Keine Probleme.

edit : Das Board ist aber auch schon verkauft :P

---------- Beitrag hinzugefügt um 11:47 ---------- Vorheriger Beitrag war um 11:26 ----------

Also erstmal zum MCH Sensor, den kannste quasi knicken, weil das kein MCH Sensor ist, sondern liegt der mitten auf dem Board und nimmt die Umgebungstemperatur war. Kannste dir im Startpost genauer ansehen.
Bei den einen wird die NB besonders heiss bei anderen nicht. Ein wirkliches Muster konnte ich da bis jetzt nirgends herauslesen. Kannst ja mal einen Lüfter davor klemmen. Kühlt auf jeden Fall.
Bei deinen Settings sind mir noch so ein paar Sachen aufgefallen:
Wieso bist du so früh schon an den Skews? hab die vor 470+ nie anfassen müssen. Probier mal mit 0/0. Sollte eigentlich kein Thema sein.
So langsam solltest du dich auch an die Refs machen. Probier mal 63%/67% oder so um den Dreh. Irgendwann läuft Auto nicht mehr.
Dann kann Vtt bestimmt noch 1-2 Stufen runter..testen
Und wenn du das nächste mal eine Template kopierst/überträgst/ausfüllst oder was auch immer, dann mach es bitte komplett. Es sieht nämlich komisch aus wenn der Ramtakt nicht zum FSB und Teiler passt;)
Bei sowas fange ich dann auch immer an den restlichen Werten an zu zweifeln. :haha:


Wie es aussieht,ist es dann die MCH. Das mit dem Sensor wusste ich nicht :P

Bis jetzt lief die MCH dauernt über 1.24 - 1-50V durchschnitt 1.38V .Wobei ich mehr als 1.4 nur gegeben habe zum testen .Ich denke,das Problem gefunden zu haben.

Werde ich mal weiter testen.

Kann ja sein,das die MCH dauernt so warm wird,das Fehler kommen.

Edit : Sieht ganz so aus,als wäre etwas mit der MCH nicht in Ordnung. Sobald ich mehr als 1.20 MCH gebe. Gibt es Fehler. Also was machen? Wasserkühlung möchte ich nicht drauf packen.

Das Board hat noch Garantie 3-4 Monate. Ob es sich noch lohnt ? Oder doch lieber mal die Heatpipe abnehmen.Und mit Wärmeleitpaste einschmieren ?

Zuletzt bearbeitet:
Stell den Ram mal auf Turbomodus, das war bei mir das Problem wo ich ihn noch auf Standard stehen hatte - das nix ging, seit Turbo ohne großes zutun @ 3,65Ghz.

Was ich mich frage ist, wieso überhaupt soviel MCH-Core, bzw. warum solange ? Pure Quälerei...

Hier kannste noch die Settings sehen, die derzeit für meine CPU laufen, da brauch man garnicht soviel masse geben...

Stable Settings

Zuletzt bearbeitet:
Max FSB ist derzeit 412 .

Turbo ist eingeschaltet.

Das lustige ist,sobald ich mehr fsb gebe. Wird alles Intsabil. Bluescreen.Kann verstellen was ich will.

Ich weiß noch,als ich meinen quad hatte fsb 8,5 x 471 keine Probleme. Ich denke das wird am Board oder Cpu liegen.Mal sehn.Kaufe mir jetzt erstmal einen neuen CPU.

Ram ist aber schonmal augeschlossen,fürs erste.

Erstmal anderen CPU testen.Dann anderes Board,sollte das immernoch nicht gehn. usw usw^^

Zuletzt bearbeitet:
Also ich würde eher nen neues Board in betracht ziehen, wie du schon geschrieben hast, wird der MCH einfach ein weg haben wenn der auf Dauer so befeuert wurde.

HAste nicht nen anderen Rechner/Mainboard wo du die CPU mal teste kannst, denn sich jetzt deswegen ne neue CPU zu kaufen halte ich für dämlich.

//EDIT
Wenn du mehr als 1,2 MCH Core gibst, passt du dann auch die MCH-Ref an ? Frage das, weil ich es nicht hatte was auch zu diversen Problemen fühhrte, nachdem anpassen keine probs mehr.

Zuletzt bearbeitet:
Die MCH kann keinen weghaben.

Wie gesagt es lief ein Quad FSB 471 und FSB 500 .Ohne Probleme. Max MCH war 1.38 -1.40 und das war nichtmal 2 Tage.Da ich den wieder verkauft habe.

Nach dem Quad hatte ich wieder ein Dual Core.

Danach habe ich ein E5200 eingebaut ,und 1 Jahr war ruhe. Wurde auf max übertaktet.

Ok Cpu dann verkauft.Und seit dem E8400 gibs nur Probleme. Mit meinem Board.

Normal hat das Board auch nie Probleme gemacht.1.50 V war nur für 5min.Kurz angeprimelt.

Deshalb das Board hat nie viel Spannung auf langen gesehn.

Der Ram ist Neu.

Darum werde ich erstmal den CPU wechseln.Und gucken....

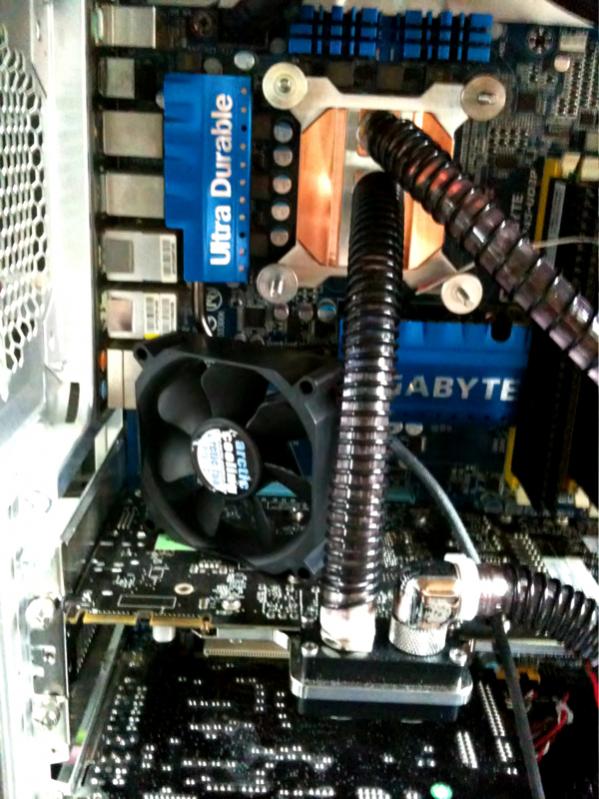

So... ich habe gerade mal die Temp. des Chipsatzkühlers gemessen.
Ich wusste bisher gar nicht, dass der eigentliche Sensor weiter weg sitzt :(

#######################################################

Alle Messungen wurden bei folgenden Spannungen gemessen:

MCH = 1,2 V
MCH / DRAM Ref = 0,87 V
MCH Ref = 0,76 V


PASSIV:
IDLE Temperatur - Chipsatz = 51,9° C
Nach 10 Minuten Prime95 Large-Test ist die Chipsatz-Temperatur bei ca. 58.2° C

AKTIV:
IDLE Temperatur - Chipsatz = 41,5° C
Nach 10 Minuten Prime95 Large-Test ist die Chipsatz-Temperatur bei ca. 45.8° C

#######################################################

Ich überlege gerade, ob ich nicht das ganze Board unter Wasser setze, wie hier...


Anhänge

  • image.jpg
    82,4 KB · Aufrufe: 75
Zuletzt bearbeitet:
60 ° sind aber noch ok


Wenn du nicht extrem übertakten machen willst.Dann sollte das reichen^^

@Gabba,

mach doch den blauen Deckel von der NB runter, ist nur mit ner Art WLP draufgeklebt...
Hast danach bestimmt bessere Temps, wenn der Lüfter auch schön draufblasen kann.

Ich hatte zwar auch keinen NB Kühler drauf, aber schnall doch einfach noch einen drauf, der Aufwand wird ja nicht zu groß sein ;)

Ich überlege gerade, ob ich nicht das ganze Board unter Wasser setze, wie hier.

Mach das mal,wenn du die Möglichkeit hast.
Mosfetkühler gibt fü 5,95,-Euro bei AT.
Für die NB holst du dir für n`Fünfer den HK von User "Herm",eine passende Adapterplatte kriechste beim Lumpensammler.
Kannst dir dann auch noch einen Tempfühler drunter machen.

Naja....
ich teste nochmal bei offenen passiven Kühler + aktiven Lüfter und berichte dann...

@ Lumpensammler
Ich hätte halt gern den HEATKILLER® NSB Rev3.0 oder den HEATKILLER® NB Rev2.1 2-Loch. Nur weiss ich nicht, ob die passen. Die Adapterplatte von Dir müsste doch dafür gemacht sein, oder?

@ scusi1509
Ich habe den Chipsatzkühlerdeckel abgenommen. Da ich längere Schrauben für den CPU-Kühler (WaKü) genutzt habe, passt ein 80er Lüfter perfekt drauf :) - siehe Bilder:



Temps:

PASSIV:
IDLE Temperatur - Chipsatz = 47.5 °C
Nach 10 Minuten Prime95 Large-Test beträgt die Chipsatz-Temperatur bei ca. 53.7° C

AKTIV:
IDLE Temperatur - Chipsatz = 35,8° C
Nach 10 Minuten Prime95 Large-Test beträgt die Chipsatz-Temperatur bei ca. 38.2° C

kanns sich durchaus sehen lassen...

Zuletzt bearbeitet:
Also meine Adapterplatte passt auf den HEATKILLER® NB Rev2.1 2-Loch.
Bei dem anderen weiß ich es nicht.

Hey hat jemand eine Ahnung,ob ich bei Windows 7 64 bit ,den inf treiber installieren muss?

Kann es dadurch vieleicht Abstürze bekommen?

moin moin zusammen.

seit kurzen habe ich meinen Q8400 auf ein GA-EP45-UD3LR geschnallt und hab auch schon 24/7 Prime95 und LinX stable settings.
hab mich da auch an die "regeln" hier im eingangspost gehalten was spannungen und co angeht.

3,8 GHz - 475 x 8 - RAM:FSB @ 1:1 - RAM Performance @ Turbo - PCIe @ 101 MHz
CPU VCore @ 1,3375v (LLC deaktiviert)
CPU Termination @ 1,26v (atm)
CPU Reference @ standard eingestellt und beim OC automatisch mitgehn lassen
PLL @ Normalwert
MCH Voltage @ 1,26v (atm)
MCH Reference @ standard eingestellt und beim OC automatisch mitgehn lassen
RAM Voltage @ 2,10v (atm)

die hab ich ausm stand erreicht, ohne viel zeitaufwand ... kurzinfo zum sys:

Q8400 VID 1,2875
GA-EP45-UD3LR, Rev. 1.0, BIOS F11
4GB OCZ Reaper HPC 8500/1066 5-5-5-15 @ 2,1v
wirklich ausfürhrliche systeminfos findet ihr im SysP (link in der sig [freu mich auch über neue kommentare :B ]).

so weit, so gut...

jetzt will ich die 4GHz (500x8) haben (und auch mit pic im ersten post verlinkt werden :fresse:) und erreiche sie leider nicht stabil.... :confused:
ich hab schon so viel sachen probiert und gelesen, dass ich mir vor komme
wie Nr. 5 - input - input - input - input - input - input - input ..... :stupid:
der jetzige lautstärkepegel sollte dabei nicht übermäßig steigen.

die bisher höhsten spannungen die ich erfolglos probiert habe waren folgende:

CPU vcore @ 1,425v - dabei kommt der proz natürlich über 75°, geht aber noch...
CPU term @ 1,36v
CPU ref @ standard eingestellt und beim OC automatisch mitgehn lassen
PLL @ standard

MCH vcore @ 1,38v
MCH term @ @ standard eingestellt und beim OC automatisch mitgehn lassen
RAM voltage @ 2,22v (da geht auch noch einiges mehr... :asthanos: )

ich steh buchstäblich da wie der ochs vorm berg und raffs nich ganz was ich dauernd falsch mache.
daher ersuche ich um ein bischen erleuchtung! :hail: :d

Zuletzt bearbeitet:
@ Lumpensammler

Ich bekomme jetzt den HEATKILLER® NB Rev2.1 2-Loch....
Ich brauche nur noch die Adapterplatte...
Dafür brauche ich Dich...
Könntest Du mir eine schicken?

Könnte die auch abholen...

Servus GaBBa,
befinde mich z.Z gerade in der Schweiz.
Bin am WE wieder in "daHouse".

@coxon:

Deine 3,76 GHz sind doch schon mal was. Ab FSB 475 wird es eben immer anspruchsvoller und nur die richtige Mischung macht es. Spannungen hoch allein reicht nicht.
z.B. Deine jetzt eingestellten VTT sollte bei 475 MHz schon noch etwas zu reduzieren sein. Mein Board brauch dafür 1,22 V.

Du solltest mal ein BIOS Template reinstellen und dann werden die Freaks:cool: hier bestimmt was zu sagen können.

Um wieviel hast du denn jetzt den FSB erhöht ? Direkt auf 500 ?
Mache lieber kleine 5 MHz Schritte, nicht jede Board+CPU Kombi schafft die 500 MHz x 8.

Bei mir sind die 500MHz auch nur stabil mit Multi 7,5 drüber geht nicht, maximal habe ich 495 x 8 erreichen können aber dann muste ich meine CPU mit 1,45 V befeuern was nicht Sinn der Sache ist.

Gruß

moin FunnyRS!

jupp, bin von 475 direkt auf 500 hoch, aber die spannungsbalance für 4ghz habe ich bisher nicht gefunden.
habe mich fürs 24/7 setup entschieden bei prime & linx stabilen 3,8 ghz zu bleiben, also 475x8.
VCore liegt bios seitig bei 1,35v, VTT und MCH beide bei 1,28v

VTT und MCH mit 1,26v laufen nicht stabil.
ich probiere aber noch die VTT alleine zu senken.

hier mal mein jetziges template:


Code:
MB Intelligent Tweaker (M.I.T.)
Robust Graphics Booster ...............: [Auto]
CPU Clock Ratio .......................: [8]
Fine CPU Clock Ratio...................: [0.0]
CPU Frequency .........................: [3800] MHz (475*8)


Clock Chip Control
Standard Clock Control
CPU Host Clock Control.................: [Enabled]
CPU Host Frequency (Mhz) ..............: [475]
PCI Express Frequency (Mhz) ...........: [101]

C.I.A.2 ...............................: [Disabled]


Advanced Clock Control [Press Enter]
CPU Clock Drive........................: [800]
PCI Express Clock Drive................: [800]
CPU Clock Skew (ps)....................: [0]
MCH Clock Skew (ps)....................: [0]


DRAM Performance Control
Performance Enhance....................: [TURBO]
Extreme Memory Profile (X.M.P.)........: [Profile 2]
(G)MCH Frequency Latch.................: [333]
System Memory Multiplier ..............: [2.00B]
Memory Frequency (Mhz) ................: [950]
DRAM Timing Selectable ................: [Manual]

Standard Timing Control
CAS Latency Time.......................: [5]
tRCD ..................................: [5]
tRP'...................................: [5]
tRAS...................................: [15]

Advanced Timing Control
tRRD...................................: [AUTO]
tWTR...................................: [AUTO]
tWR....................................: [AUTO]
tRFC...................................: [AUTO]
tRTP...................................: [AUTO]
Command Rate (CMD) ....................: [2]

Driving Strength Profiles
Driving Strength ......................: [AUTO]

Channel A .............................: [AUTO]
Channel B .............................: [AUTO] in den channel optionen hab ich nix verändert ...

Motherboard Voltage Control

CPU
CPU Vcore ............. 1,2875V .......: [1,3500v]
CPU Termination ....... 1.2000V .......: [1,2800v]
CPU PLL ............... 1.5000V .......: [1,5000v]
CPU Reference ......... 0.8050V .......: [0,8050v] auto mit CPU VTT

MCH/ICH
MCH Core............... 1.100V ........: [1,280v]
MCH Ref................ 0.760V ........: [0,760v] auto mit CPU VTT
MCH/DRAM Ref........... 0.900V ........: [1,060v]
ICH I/O................ 1.500V ........: [NORMAL]
ICH Core............... 1.100V ........: [NORMAL]

DRAM
DRAM Voltage .......... 1.800V ........: [2,120v]
DRAM Termination ...... 0.900V ........: [1,060v]
Channel A Reference ... 0.900V ........: [1,060v]
Channel B Reference ... 0.900V ........: [1,060v]

Advanced Settings
Limit CPUID Max. to 3 .................: [Disabled]
No-Execute Memory Protect .............: [Enabled]
CPU Enhanced Halt (C1E) ...............: [Disabled]
C2/C2E State Support...................: [Disabled]
x C4/C4E State Support.................: [Disabled]
CPU Thermal Monitor 2(TM2).............: [Enabled]
CPU EIST Function......................: [Disabled]
Virtualization Technology..............: [Enabled]

Integrated Peripherals
Legacy USB Storage Detect .............: [Enabled]

(edit: das ding mal optisch angepasst bevor ich die kriese bekomm ^^)

Zuletzt bearbeitet:
Wie gesagt VTT mit 1,28 liegt sehr hoch für 475 MHz

PCI Express Clock Drive................: [800]
sollte das nicht default auf 900 stehen ?

Wenn Du jetzt nicht weiter kommst, dann must du an die GTL's.
Die Erfahrungswerte gehen hierbei jedoch ziemlich auseinander, ein allgemeingültiges Rezept gibt es nicht, außer das Quad's gern mit höheren GTL's arbeiten.

Was dann natürlich noch nicht ganz klar ist, wie weit geht Dein Board überhaupt, ist ja kein UD3P oder UD3R.

waren die optimized defaults des boards, habs einfach so gelassen. failsafe sind 700 und 700.

ist die VTT von deinem Q9550 auch auf den kleineren Q8400 übertragbar?
wird wohl seinen grund haben warum der Q8400 es nicht zu was größerem gepackt hat ... ^^
ich werds einfach mal mit 1,240v VTT versuchen und berichten.
5-10 LinX runs sollten reichen.

---------- Beitrag hinzugefügt um 15:55 ---------- Vorheriger Beitrag war um 15:30 ----------

linx schmeisst fehler bei 1,240v VTT ...



ich versuchs mal mit 1,260v VTT.

---------- Beitrag hinzugefügt um 16:30 ---------- Vorheriger Beitrag war um 15:30 ----------

1,260v VTT sind bei 10 LinX runs stabil, auch wenns zu 1,280v den bock nicht mehr fett macht.
aber ich beobachte das mal und sollten sich instabilitäten ergeben, muss ich wieder hoch.

wenn mich mal extreme langeweile plagt, werde ich den fsb in 5er schritten anheben und schaun was sache ist.

vielen dank FunnyRS! :coolblue:

DRAM Voltage .......... 1.800V ........: [2,020v]
DRAM Termination ...... 0.900V ........: [1,010v]
Channel A Reference ... 0.900V ........: [1,010v]
Channel B Reference ... 0.900V ........: [1,010v]

Kann ich das bei mir so stehn lassen?

Oder geht auch

DRAM Voltage .......... 1.800V ........: [2,020v]
DRAM Termination ...... 0.900V ........: [Normal]
Channel A Reference ... 0.900V ........: [Normal]
Channel B Reference ... 0.900V ........: [Normal]

Keine Lust das die Rams abrauchen^^

Zuletzt bearbeitet:
ich weiß nicht welche werte bei [normal] genutzt werden, aber die referenzen und die dram termination sind normal immer die hälfte der eingestellten ram-spannung, sprich das erste was du geschrieben hast ist das richtige. :cool:

wenn du mal alles 1:1 so einstellst wies in der vorgabe steht und die ram spannung erhöhst, wirste sehn, dass die refs und vtt mitgehen.

Zuletzt bearbeitet:
@ FunnyRS: gab vorhin beim bad company 2 nen bsod und ich musste die vtt wieder auf 1,28v anheben, leider.
es war seit tagen der einzige wert der verstellt wurde.

wird wohl nichts mit 4GHz wegen meiner cpu... :(
aber bei zeiten schau ich mal was noch im board steckt. ;)

n8

Naja ich hab mein Gigabyte UD3P zum verkauf reinsgestellt.
Habe jetzt ein P45 Extreme Board gekauft + neuen Q9550 xD
Was heute angekommt.
Naja mal sehn.Was damit geht.^^

@coxon:
Wenn es dann damit stabil läuft und du mit dem Gesamtpaket nicht höher gehen willst.
In BFBC2 habe max. den "White Desktop" bei erstmaligen Spawn in ein Level, aber das haben ja einige unabhängig vom OC.

naja, mit der aktuellen cpu und in anbetracht der temp-entwicklung samt nutzen-/aufwandfaktor halte ich die 4GHz für sinnfrei wenn die spannungen schon in fast kritischen bereichen keine stabilität bewirkt haben.

aber zwischen 3,8 und 3,99 GHz sind noch 199 MHz die ich nicht probiert habe!:asthanos:

Status
Für weitere Antworten geschlossen.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
