[Sammelthread] Intel LGA1700 Mainboard Laberthread (Z790, H770, B760, Z690, H670, B660, H610)

Intel LGA1700 Mainboard Laberthread

Prozessoren (Preisvergleich)

12th Gen Core: Alder Lake-S
inte_praesentationsfolion_alder_lake-10.jpg inte_praesentationsfolion_alder_lake-09.jpg inte_praesentationsfolion_alder_lake-06.jpg
inte_praesentationsfolion_alder_lake-03.jpg Intel-Alder-Lake-PCIEe.png Intel-Alder-Lake-Memory.png

Launch Date: 4. November 2021

Intel ARK:
ark.intel.com

Products formerly Alder Lake

Products formerly Alder Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
https://en.wikichip.org/wiki/intel/microarchitectures/alder_lake

13th Gen Core: Raptor Lake-S

Intel ARK:
ark.intel.com

Products formerly Raptor Lake

Products formerly Raptor Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
en.wikichip.org

Raptor Lake - Microarchitectures - Intel - WikiChip

Raptor Lake (RPL) is Intel's successor to Alder Lake, an enhanced Intel 7-process based microarchitecture for mainstream workstations, desktops, and mobile devices. The microarchitecture was developed by Intel's R&D center (IDC) in Haifa, Israel.
en.wikichip.org en.wikichip.org
www.hardwareluxx.de

[Sammelthread] - OC Prozessoren Intel Sockel 1700 (Alder Lake-S & Raptor Lake-S)

Was gehört hier rein: Nur Themen über Alder Lake-S CPUs und bzgl. Overclocking dieser Diskussionen/Gespräche rund um das Thema OC, wie z.B. welcher RAM sehr übertaktungsfreudig ist, welches Board die besten Ergebnisse e erreicht, Verbrauchswerte von übertaktete Systeme, Kühlung, das richtige...
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

[Sammelthread] - Raptor Lake OC Ergebnisse

Sammelthread fuer OC Ergebnissen von Raptor Lake CPUs der Modelle 13900K(F,S), 13700K(F), 13600K(F) Werde hier in Zukunft die Top-5 jedes CPU's im Thread listen und updaten. Link zum Google Sheet Top-5 13900K/F/S User P-Core Mhz E-Core Mhz Vcore (Bios) Cooling Motherboard @maltew 5900...
www.hardwareluxx.de www.hardwareluxx.de

Sockel & CPU-Kühlung
Intel LGA1700 vs LGA1200.jpg

Technische Details aus dem Intel Datenblatt (Quelle: THG)

IHS to MB Height (Z-Stack, validated range)6.529 – 7,532 mm
Thermal Solution Hole Pattern78 x 78 mm
Socket Seating Plane Height2.7 mm
Maximum Thermal Solution Center of Gravity Height from IHS25.4 mm
Static Total Compressive Minimum534N (120 lbf), Beginning of Life 356 N (80 lbf)
End of life maximum1068 N (240 lbf)
Socket Loading80-240 lbf
Dynamic Compressive Maximum489.5 N (110 lbf)
Maximum Thermal Solution Mass950 gram

Durch den geänderten Lochabstand von 78mm werden Kühler benötigt, welche explizit kompatibel mit LGA1700 sind.

1) Luftkühler:

Luftkühlung CPU-Kühler mit Sockel: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Luftkühlung CPU-Kühler mit Sockel: 1700
geizhals.de geizhals.de
2) Wasserkühlungen (AIO):

Wasserkühlung Komplettsets mit CPU: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Wasserkühlung Komplettsets mit CPU: 1700
geizhals.de geizhals.de

Diverse Hersteller haben auch bereits Umrüst-Kits angekündigt:

Kühllösungen für Intel Alder Lake (LGA1700) im Überblick (Update) - Hardwareluxx

Wir stellen kompatible Kühllösungen für Intel Alder Lake (LGA1700) im Überblick vor.
www.hardwareluxx.de www.hardwareluxx.de

Chipsätze

Mainboards (Preisvergleich)

ASRock (600 Series Upgrade Micropage | Preisvergleich )

ASUS (600 Series Micropage | 700 Series Micropage | Cash-Back | Preisvergleich | ASUS ROG OC Guide )
www.hardwareluxx.de

[Sammelthread] - ASUS ROG Maximus Z690 Hero (LGA1700)

[Sammelthread] ASUS ROG Maximus Z690 Hero (LGA1700) Produktseite | Support Downloads | Handbuch (PDF) | Preisvergleich Spezifikationen BIOS Offizielle Releases 2204 (2022/12/09) 2103 (2022/10/19) 2004 (2022/09/16 - Improve system performance, Update ME version to 16.1.25.1885v2) 1720...
www.hardwareluxx.de www.hardwareluxx.de
Spezifikationen aller Modelle im Überblick:

Biostar (Press Release & Product Links | Preisvergleich)

EVGA (Z690 Micropage | Z790 Micropage | Preisvergleich)

EVGA Z690-dark.jpg EVGA Z690-classified.jpg EVGA Z790 DARK 121-RL-E799-KR_XL_3.jpg EVGA Z790 CLASSIFIED 121-RL-E798-KR_XL_3.jpg

Gigabyte (Z690 Micropage | Z790 Micropage | Preisvergleich)

MSI (600 Series Micropage | 700 Series Micropage | Early Bird Aktion | Preisvergleich)
​

Hardwareluxx Tests, WWW Reviews & Links

www.hardwareluxx.de

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test - Hardwareluxx

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks - Hardwareluxx

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test - Hardwareluxx

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i5-13500 und Core i3-13100F im Test: Einmal

Einmal
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test - Hardwareluxx

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test - Hardwareluxx

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

K wie Mittelklasse: Intel Core i7-12700K im Test - Hardwareluxx

K wie Mittelklasse: Intel Core i7-12700K im Test
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen - Hardwareluxx

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Test: Effizienz von Alder Lake in Spielen im Vergleich - Hardwareluxx

Test: Effizienz von Alder Lake in Spielen im Vergleich.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

ASRock H670 PG Riptide im Test - günstig und gut? - Hardwareluxx

In einem Test haben wir ASRocks H670 PG Riptide angeschaut und es durchgetestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Es muss nicht immer High-End sein: ASUS TUF Gaming B660M-Plus (WiFi) D4 im Test - Hardwareluxx

ASUS' TUF Gaming B660M-Plus (WiFi) D4 haben sich im Test als solide Bretter für günstigere Builds ohne große Ansprüche herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Dank BCLK-OC eine absolute Empfehlung: ASUS ROG Strix B660-G Gaming WiFi im Test - Hardwareluxx

Dank des BCLK-OC-Features ist das ASUS ROG Strix B660-G Gaming WiFi eine sehr interessante Platine. Wir haben sie uns näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mittelklasse-Board mit DDR4: ASUS ROG Strix Z690-A Gaming WiFi D4 im Test - Hardwareluxx

Das ASUS ROG Strix Z690-A Gaming WiFi D4 ist ein guter Unterbau mit DDR4-Unterstützung, das jedoch auch mögliche Einschränkungen mit sich bringt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Abschied von den römischen Zahlen: ASUS ROG Maximus Z690 Hero im Test - Hardwareluxx

Das ASUS ROG Maximus Z690 Hero ist eine gut ausgestattete Platine für Intels Alder-Lake-S-Prozessoren inklusive Thunderbolt 4
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Solider LGA1700-Unterbau mit langem Startatem: Das Gigabyte Z690 AORUS Ultra im Test - Hardwareluxx

Das Gigabyte Z690 AORUS Ultra konnte sich im Test bis auf die zu lange POST-Dauer überzeugen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Viel Ausstattung für Alder-Lake: Gigabyte Z690 AORUS Master im Test - Hardwareluxx

Als erstes LGA1700-Mainboard haben wir Gigabytes Z690 AORUS Master aus der Oberklasse auf Herz und Nieren geprüft.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG B760 TOMAHAWK WIFI im Test: Hochpreisige Mainstream-Platine mit Abstrichen - Hardwareluxx

Wir haben das MSI MAG B760 TOMAHAWK WIFI mit Intels B760-Chipsatz für den Mainstream getestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG Z690 TORPEDO im Test: Solider Gaming-Einstieg - Hardwareluxx

Wir haben das MSI MAG Z690 TORPEDO unter die Lupe genommen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Inklusive WLAN und Bluetooth: MSI MAG Z690 TOMAHAWK WIFI im Kurztest - Hardwareluxx

Das MSI MAG Z690 TOMAHAWK WIFI ist ein MAG Z690 TORPEDO inklusive WLAN, Bluetooth und bringt für alle vier M.2-Anschlüsse einen Kühler mit.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MPG Z690 CARBON WIFI im Test - Der große Wurf? - Hardwareluxx

Nun haben wir auch das MSI MPG Z690 CARBON WIFI in einem Test untersucht.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MEG Z690 UNIFY im Test: Schwarzes Brett ohne 10-GBit/s-LAN - Hardwareluxx

MSIs MEG Z690 UNIFY hat sich als leistungsstarkes, dunkles Overclocking-Brett für Intels Alder-Lake-S-Prozessoren herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mit Thunderbolt, aber ohne 10-GBit/s-LAN: MSI MEG Z690 ACE im Test - Hardwareluxx

Im Test hat sich das MSI MEG Z690 ACE als hochwertige Oberklasse-Platine mit einigen Einschränkungen herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Exot mit solider Ausstattung: Das NZXT N7 Z690 im Test - Hardwareluxx

Auch für Alder-Lake-S bietet NZXT zwei LGA1700-Mainboards an. Das große Modell, N7 Z690, haben wir uns in einem Test näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
1) Skatterbencher
skatterbencher.com

Alder Lake Overclocking: What's New - SkatterBencher

Alder Lake is finally here and just like with every new generation, a new CPU means new overclocking features.
skatterbencher.com skatterbencher.com
2) ASUS ROG

ROG Z690 Overclocking Info[6815].pdf

drive.google.com drive.google.com
3) ASUS ROG Maximus Z690 Hero @ Jagat Review
oc.jagatreview.com

Overclocking Core i9-12900K di ASUS ROG Maximus Z690 HERO (feat. ROG AI OC) • Jagat OC

Overclocking merupakan salah satu hal yang menjadi highlight peluncuran prosesor Intel Core 12th Gen 'Alder Lake', ini terjadi karena prosesor Alder Lake yang
oc.jagatreview.com oc.jagatreview.com
WWW Launch Coverage - Part 1: The CPU Reviews

WWW Launch Coverage - Part 2: The MB Reviews

Work In Progress. Ergänzungen und Korrekturen bitte nur mit Quellenangabe.​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
IronAge schrieb:
Das Board hat bei CK Anfangs über 1K€ gekostet.
Zum Vergrößern anklicken....
Ich hatte damals mit dem 7980XE ein X299 Dark. Das war sein Geld wert. Super Board.
Aber jetzt ohne neue BIOS Versionen oder überhaupt Support noch ein so teures Board kaufen ist schon etwas Banane 🍌.

Lass ich mir evtl. noch eingehen wenn‘s ein Sammler ist aber ansonsten :fresse2:

Digg schrieb:
Jetzt ist der 12400f drin und sieht genauso aus wie beim 13900kf.
Zum Vergrößern anklicken....
..soll ja auch nur bei Gen14 non_K aktiv funktionieren. ;) Werde aber mal das UEFI meines Z690-ACE entsprechend dispatchen und schauen, ob ich das nicht doch mit einer 13500 aktiv bekomme.
Zumindest stehen die ja inaktiv im ACE UEFI drin, müssen halt nur entsperrt werden:

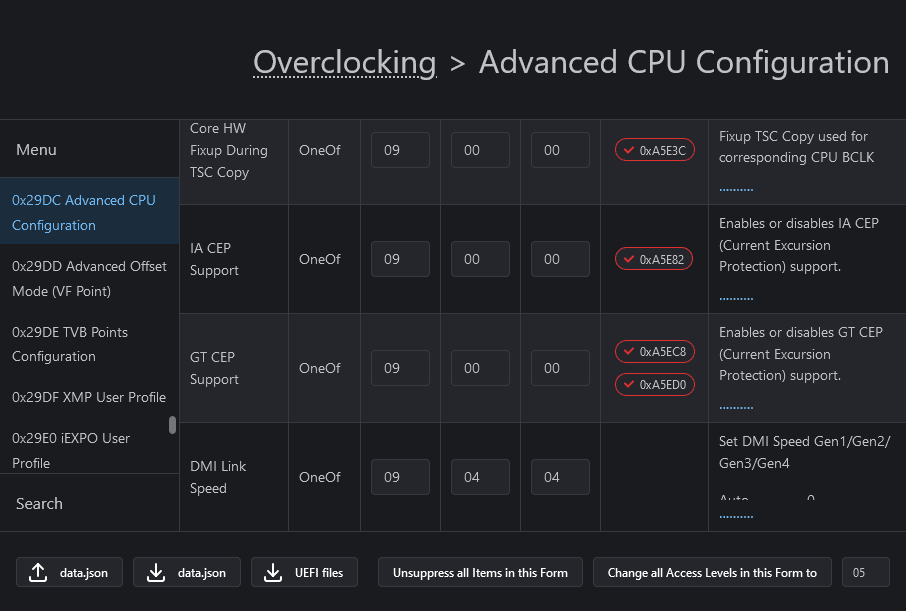

Screenshot 2024-02-24 at 09-25-01 UEFI Editor.png

Da MSI wohl eher damit dran war als Asus, hier eventuell nähere Infos dazu.


edit: Hab es im UEFI frei gepatcht, scheint allerdings bei Gen13 ein Ghostsetting zu sein, denn egal ob man es aktiviert oder deaktiviert, beides wird abgespeichert, Grundsetting (grau) bleibt allerdings "enabled":

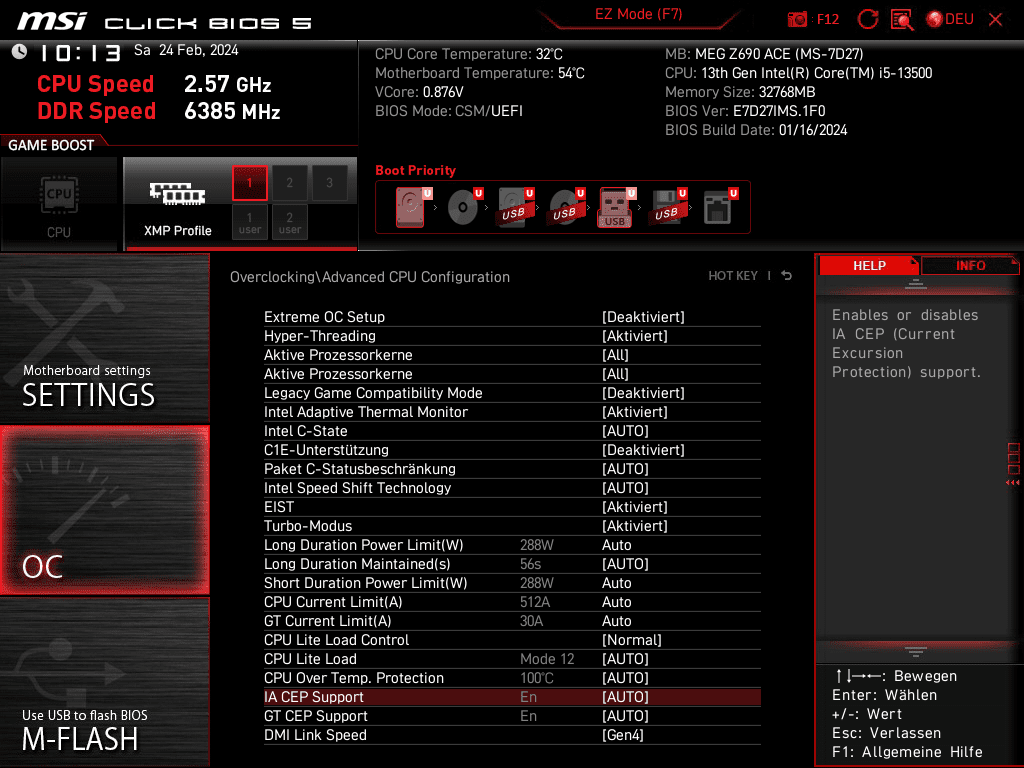

MSI_SnapShot_01.png MSI_SnapShot_02.png

Zuletzt bearbeitet:
Das dürfte eines der sinnvollsten Dinge seit langem sein. Wenn es das von Anfang an gegeben hätte, hätte ich vermutlich zur non K CPU gegriffen.

Das weiß ich nicht, kenne dieses IA CEP eigentlich gar nicht.

Es könnte allerdings gut sein, dass man dieses IA CEP auch noch einmal im nicht offiziell zugänglichen Advanced -> Overclocking Performance Menü, dass Bestandteil des verborgenen Main Setup ist, noch einmal aktivieren/deaktivieren muss, da gekoppelt:

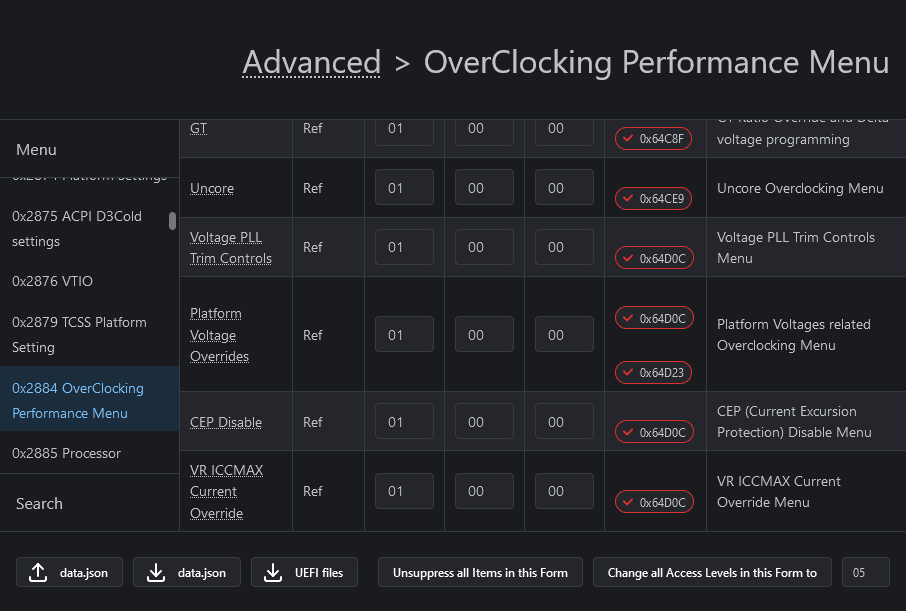

Screenshot 2024-02-24 at 14-39-47 UEFI Editor.png

..werde ich auch mal probieren und das komplette Main Setup auf ein UEFI Icon (Favoriten usw.) legen. Poste dann später ob das was bringt.


Gut sieht es ja aus. Bin mal gespannt was geht. :popcorn:
Beitrag automatisch zusammengeführt:

Erster Testlauf prompt bestanden. Kann gern so weitergehen. ;)


Anhänge

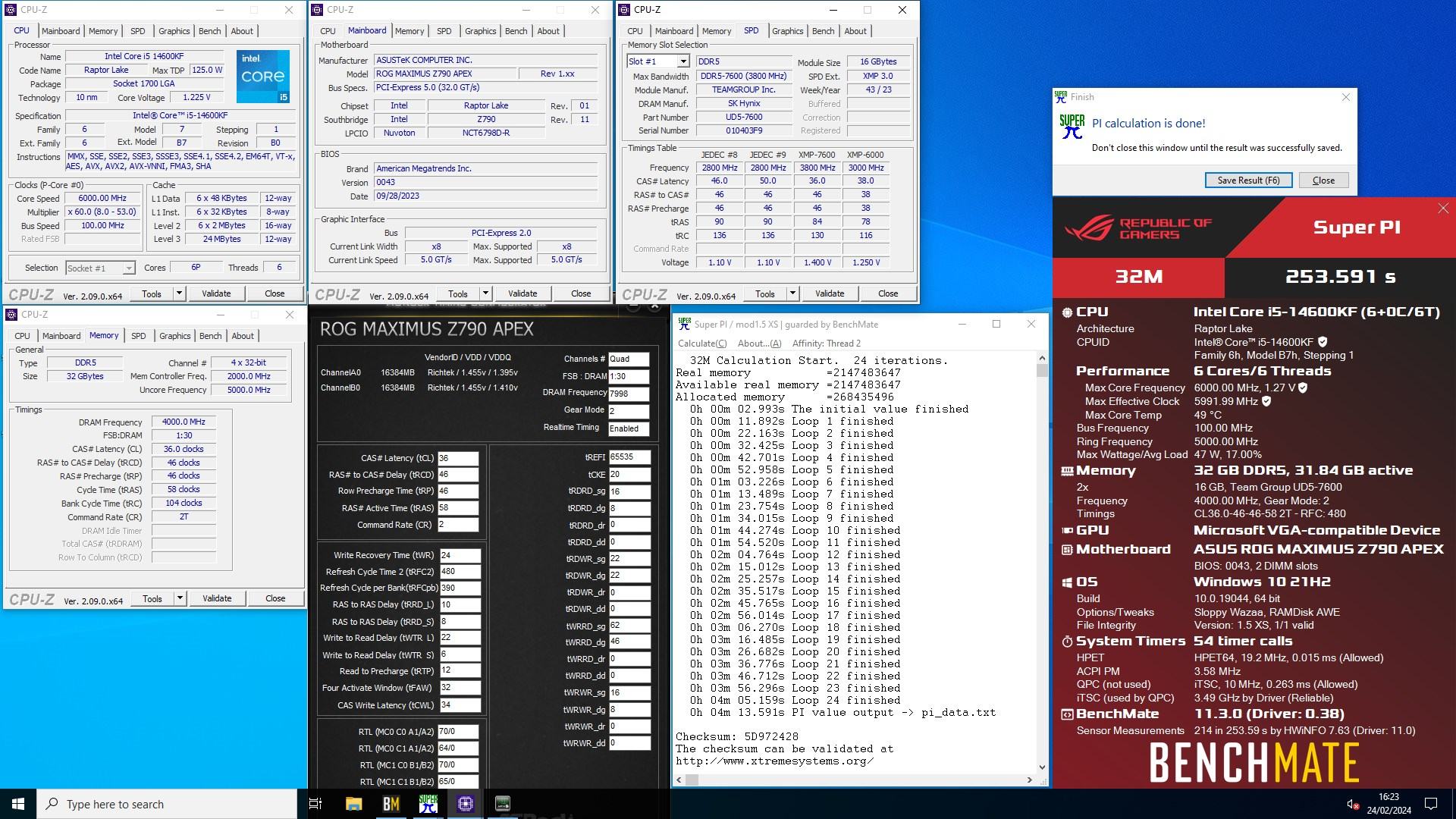

  • Super_PI_32M_253.591.jpg
    385,5 KB · Aufrufe: 61
Zuletzt bearbeitet:
Warum hast du denn die E-Cores abgeschaltet?

Sehr schön. Viel Spaß mit meinem alten Board. :)

Spieluhr schrieb:
Warum hast du denn die E-Cores abgeschaltet?
Zum Vergrößern anklicken....
SuperPI läuft nur auf einem Kern. Da schaltet man HT und E-Cores ab. Dann hat man nur noch die P-Cores und sucht sich dann da den schnellsten Kern raus, zb. einer von denen, die näher am IMC sitzen. Weil Ziel ist meist eine schnelle Zeit zu erreichen.

Digg schrieb:
SuperPI läuft nur auf einem Kern. Da schaltet man HT und E-Cores ab. Dann hat man nur noch die P-Cores und sucht sich dann da den schnellsten Kern raus, zb. einer von denen, die näher am IMC sitzen. Weil Ziel ist meist eine schnelle Zeit zu erreichen.
Zum Vergrößern anklicken....
...da holt aber einer noch hundertstel sekunden raus...:-)

Neon Knights schrieb:
IA CEP kann man aber doch jetzt schon einstellen , oder hat das einfach nicht funktioniert, bei mir merke ich keinen Unterschied zwischen Auto, Enabled oder Disabled
Zum Vergrößern anklicken....
Hi.

Die Performance-Unterschiede sind oft nicht besonders groß.
Im Cinebench R15 hatte ich allerdings mit aktiviertem IA CEP fast 20% weniger Punkte.

:ROFLMAO:.

BCLK OC geht auch wieder! :banana:
War fleißig, hab auch schon ein paar Profile.


Anhänge

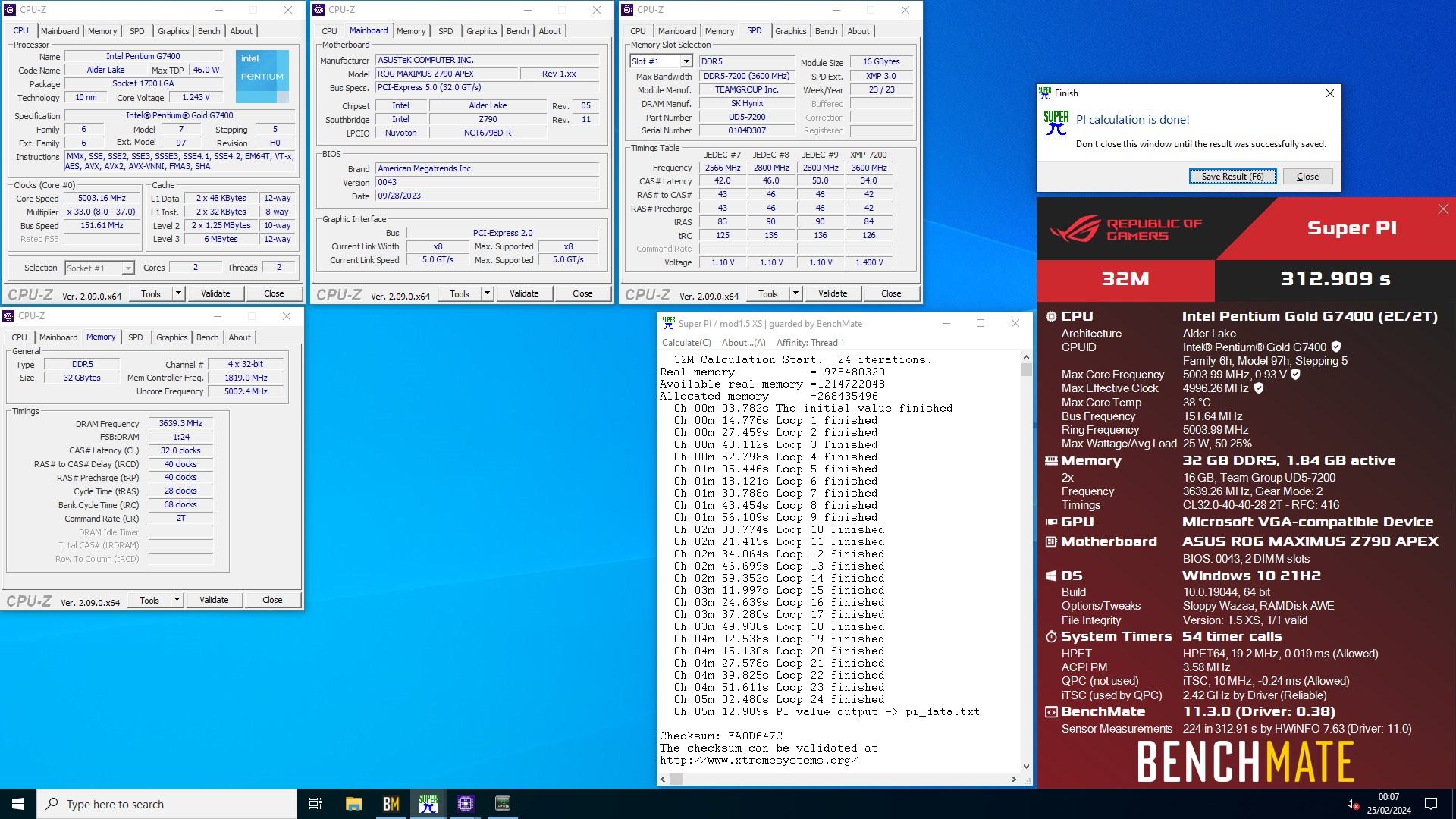

  • Super_PI_32M_312.909.jpg
    329,4 KB · Aufrufe: 63

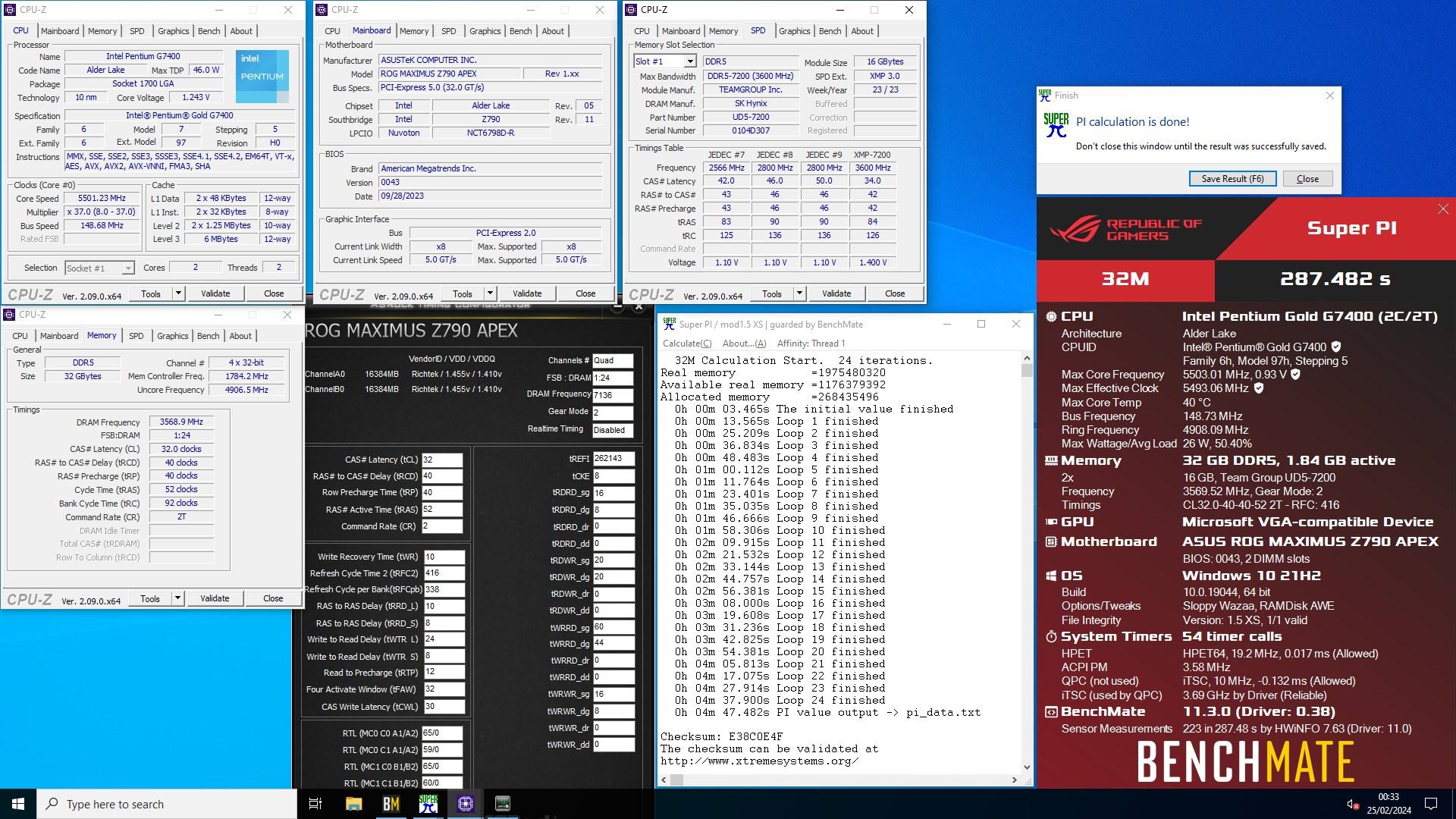

  • Super_PI_32M_287.482.jpg
    381,7 KB · Aufrufe: 66

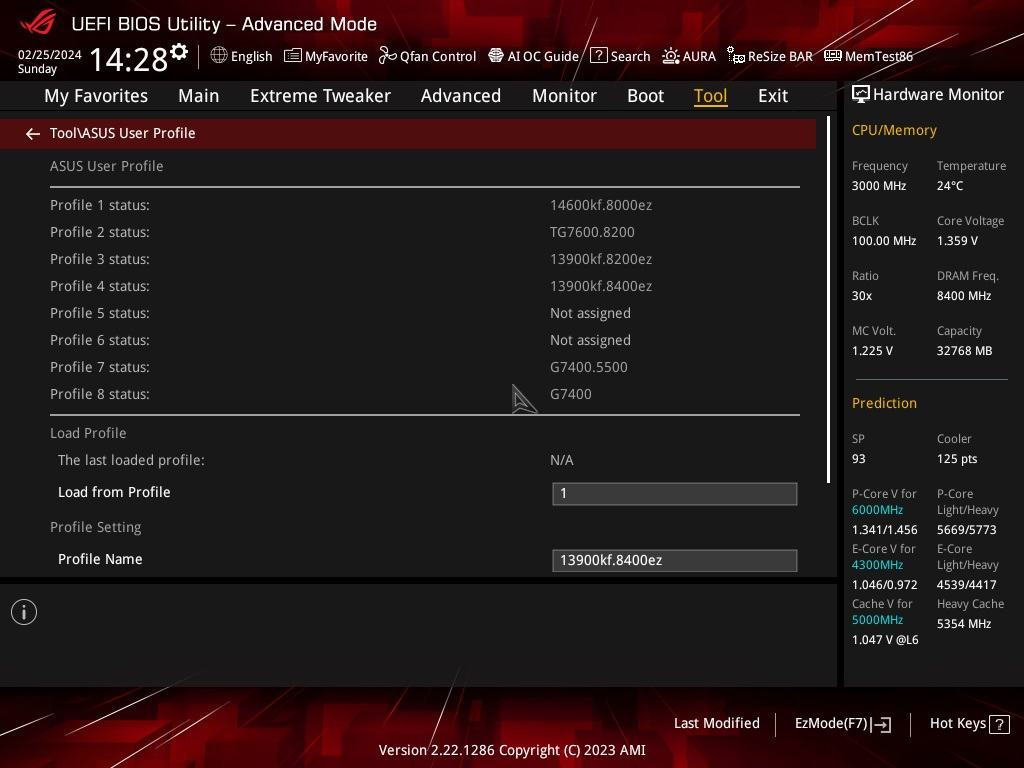

  • 240225142847.jpg
    77,8 KB · Aufrufe: 47
Zuletzt bearbeitet:
Das Board ist klasse, ich finde mich langsam zurecht im BIOS, leider hatte ich wegen eines Trauerfalles bis jetzt wenig Zeit. Ich denke am WE finde ich endlich die nötige Ruhe weiter zu machen, dann kann ich auch ein paar Screens anfertigen.
Beitrag automatisch zusammengeführt:

Konnte dem Angebot einfach nicht widerstehen...damit kann ich auch kaum was falsch machen.

Zuletzt bearbeitet:
Hatte auch lange überlegt, das B-Ware Tachyon X bei Alternate zu kaufen. Hatte noch auf einen weiteren Rabatt gewartet, aber dann wars weg. :d

Das Board war neu und ungeöffnet...völlig ohne die kleinste Spur..nichtmal der Karton oder Zubehör war offen. Ich denke 320€ war ein guter Preis.

Den Preis hab ich verpennt... bei 450 rum hatte ich noch gewartet.

320 für nen tachyon x? Das ist komplett geschenkt

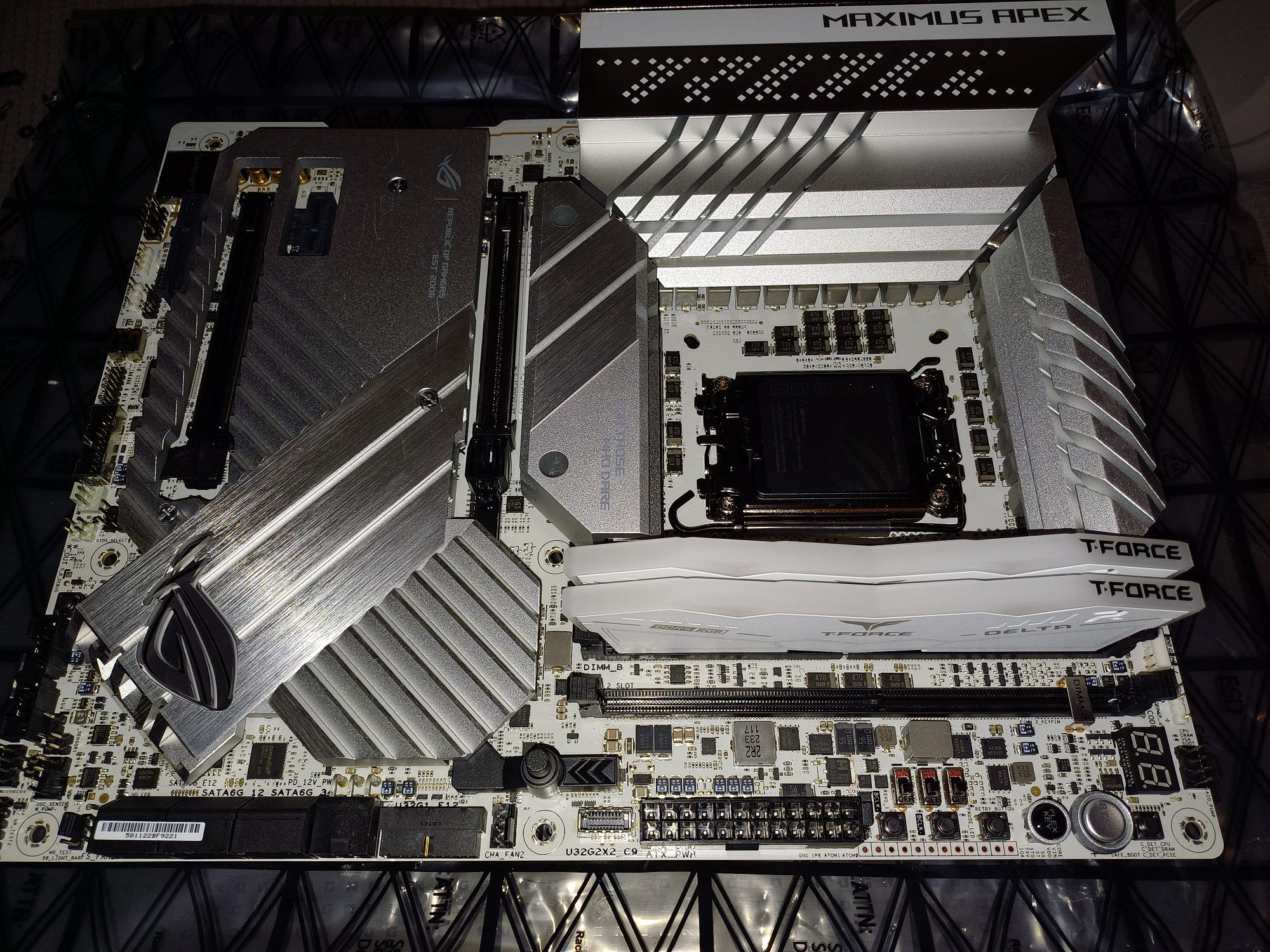

Der das Dark Z790 verkauft hat, bietet auch das Apex Z790 an. Meintest du das?

Das beobachte ich seit ein paar Tagen. Wird es günstig, schnapp ich es mir.

Hi, ich habe mir das ASRock B760M PG LIGHTNING gekauft mit einem 12400f. das mainboard bootet weder mit tastendruck auf die USB tastatur oder maus. im bios ist es aktiviert. wisst ihr woran das liegt? UEFI defaults geladen, keine besserung.

Zuletzt bearbeitet:
bawder schrieb:
Hi, ich habe mir das ASRock B760M PG LIGHTNING gekauft mit einem 12400f. das mainboard bootet weder mit tastendruck auf die USB tastatur oder maus. im bios ist es aktiviert. wisst ihr woran das liegt? UEFI defaults geladen, keine besserung.
Zum Vergrößern anklicken....
Hast Du ne m2 SSD? Wenn ja, versuch mal nen anderen Steckplatz

mhh ok dann steck ich die mal um. danke

@Holt
1) System per windows heruntergefahren. es liegt also noch strom an
2) Tastendruck auf tastatur bringt nichts, gar nichts.

Kullberg schrieb:
Hast Du ne m2 SSD? Wenn ja, versuch mal nen anderen Steckplatz
Zum Vergrößern anklicken....
Funktioniert :hail: :hail: :hail: :hail: :hail: :hail: :hail: :hail: Danke

GIbts da zu einen hintergrund? Ich wäre nie drauf gekommen....wenigstens ist der zweite slot genau so schnell, PCIe 4x4

Zuletzt bearbeitet:
Anmelden, um zu antworten.

Ähnliche Themen

HWL News Bot
ASUS ROG Strix Z790-E Gaming WiFi II im Test: Verbesserte Features für hohen Aufpreis
2
Antworten
31
Aufrufe
3K
der_Schmutzige
der_Schmutzige
emissary42
[Sammelthread] Intel LGA1851 Mainboard Laberthread (Z890 / W880 / Q870 / B860 / H810)
34 35 36
Antworten
1K
Aufrufe
45K
WinstonChurchill
WinstonChurchill
mantiz
[Sammelthread] Intel Core Ultra (Arrow-Lake-S) S.1851 OC- und Laberthread
12 13 14
Antworten
408
Aufrufe
17K
Benjamin1990
B
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
