[Sammelthread] Intel LGA1700 Mainboard Laberthread (Z790, H770, B760, Z690, H670, B660, H610)

Intel LGA1700 Mainboard Laberthread

Prozessoren (Preisvergleich)

12th Gen Core: Alder Lake-S
inte_praesentationsfolion_alder_lake-10.jpg inte_praesentationsfolion_alder_lake-09.jpg inte_praesentationsfolion_alder_lake-06.jpg
inte_praesentationsfolion_alder_lake-03.jpg Intel-Alder-Lake-PCIEe.png Intel-Alder-Lake-Memory.png

Launch Date: 4. November 2021

Intel ARK:
ark.intel.com

Products formerly Alder Lake

Products formerly Alder Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
https://en.wikichip.org/wiki/intel/microarchitectures/alder_lake

13th Gen Core: Raptor Lake-S

Intel ARK:
ark.intel.com

Products formerly Raptor Lake

Products formerly Raptor Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
en.wikichip.org

Raptor Lake - Microarchitectures - Intel - WikiChip

Raptor Lake (RPL) is Intel's successor to Alder Lake, an enhanced Intel 7-process based microarchitecture for mainstream workstations, desktops, and mobile devices. The microarchitecture was developed by Intel's R&D center (IDC) in Haifa, Israel.
en.wikichip.org en.wikichip.org
www.hardwareluxx.de

[Sammelthread] - OC Prozessoren Intel Sockel 1700 (Alder Lake-S & Raptor Lake-S)

Was gehört hier rein: Nur Themen über Alder Lake-S CPUs und bzgl. Overclocking dieser Diskussionen/Gespräche rund um das Thema OC, wie z.B. welcher RAM sehr übertaktungsfreudig ist, welches Board die besten Ergebnisse e erreicht, Verbrauchswerte von übertaktete Systeme, Kühlung, das richtige...
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

[Sammelthread] - Raptor Lake OC Ergebnisse

Sammelthread fuer OC Ergebnissen von Raptor Lake CPUs der Modelle 13900K(F,S), 13700K(F), 13600K(F) Werde hier in Zukunft die Top-5 jedes CPU's im Thread listen und updaten. Link zum Google Sheet Top-5 13900K/F/S User P-Core Mhz E-Core Mhz Vcore (Bios) Cooling Motherboard @maltew 5900...
www.hardwareluxx.de www.hardwareluxx.de

Sockel & CPU-Kühlung
Intel LGA1700 vs LGA1200.jpg

Technische Details aus dem Intel Datenblatt (Quelle: THG)

IHS to MB Height (Z-Stack, validated range)6.529 – 7,532 mm
Thermal Solution Hole Pattern78 x 78 mm
Socket Seating Plane Height2.7 mm
Maximum Thermal Solution Center of Gravity Height from IHS25.4 mm
Static Total Compressive Minimum534N (120 lbf), Beginning of Life 356 N (80 lbf)
End of life maximum1068 N (240 lbf)
Socket Loading80-240 lbf
Dynamic Compressive Maximum489.5 N (110 lbf)
Maximum Thermal Solution Mass950 gram

Durch den geänderten Lochabstand von 78mm werden Kühler benötigt, welche explizit kompatibel mit LGA1700 sind.

1) Luftkühler:

Luftkühlung CPU-Kühler mit Sockel: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Luftkühlung CPU-Kühler mit Sockel: 1700
geizhals.de geizhals.de
2) Wasserkühlungen (AIO):

Wasserkühlung Komplettsets mit CPU: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Wasserkühlung Komplettsets mit CPU: 1700
geizhals.de geizhals.de

Diverse Hersteller haben auch bereits Umrüst-Kits angekündigt:

Kühllösungen für Intel Alder Lake (LGA1700) im Überblick (Update) - Hardwareluxx

Wir stellen kompatible Kühllösungen für Intel Alder Lake (LGA1700) im Überblick vor.
www.hardwareluxx.de www.hardwareluxx.de

Chipsätze

Mainboards (Preisvergleich)

ASRock (600 Series Upgrade Micropage | Preisvergleich )

ASUS (600 Series Micropage | 700 Series Micropage | Cash-Back | Preisvergleich | ASUS ROG OC Guide )
www.hardwareluxx.de

[Sammelthread] - ASUS ROG Maximus Z690 Hero (LGA1700)

[Sammelthread] ASUS ROG Maximus Z690 Hero (LGA1700) Produktseite | Support Downloads | Handbuch (PDF) | Preisvergleich Spezifikationen BIOS Offizielle Releases 2204 (2022/12/09) 2103 (2022/10/19) 2004 (2022/09/16 - Improve system performance, Update ME version to 16.1.25.1885v2) 1720...
www.hardwareluxx.de www.hardwareluxx.de
Spezifikationen aller Modelle im Überblick:

Biostar (Press Release & Product Links | Preisvergleich)

EVGA (Z690 Micropage | Z790 Micropage | Preisvergleich)

EVGA Z690-dark.jpg EVGA Z690-classified.jpg EVGA Z790 DARK 121-RL-E799-KR_XL_3.jpg EVGA Z790 CLASSIFIED 121-RL-E798-KR_XL_3.jpg

Gigabyte (Z690 Micropage | Z790 Micropage | Preisvergleich)

MSI (600 Series Micropage | 700 Series Micropage | Early Bird Aktion | Preisvergleich)
​

Hardwareluxx Tests, WWW Reviews & Links

www.hardwareluxx.de

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test - Hardwareluxx

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks - Hardwareluxx

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test - Hardwareluxx

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i5-13500 und Core i3-13100F im Test: Einmal

Einmal
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test - Hardwareluxx

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test - Hardwareluxx

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

K wie Mittelklasse: Intel Core i7-12700K im Test - Hardwareluxx

K wie Mittelklasse: Intel Core i7-12700K im Test
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen - Hardwareluxx

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Test: Effizienz von Alder Lake in Spielen im Vergleich - Hardwareluxx

Test: Effizienz von Alder Lake in Spielen im Vergleich.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

ASRock H670 PG Riptide im Test - günstig und gut? - Hardwareluxx

In einem Test haben wir ASRocks H670 PG Riptide angeschaut und es durchgetestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Es muss nicht immer High-End sein: ASUS TUF Gaming B660M-Plus (WiFi) D4 im Test - Hardwareluxx

ASUS' TUF Gaming B660M-Plus (WiFi) D4 haben sich im Test als solide Bretter für günstigere Builds ohne große Ansprüche herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Dank BCLK-OC eine absolute Empfehlung: ASUS ROG Strix B660-G Gaming WiFi im Test - Hardwareluxx

Dank des BCLK-OC-Features ist das ASUS ROG Strix B660-G Gaming WiFi eine sehr interessante Platine. Wir haben sie uns näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mittelklasse-Board mit DDR4: ASUS ROG Strix Z690-A Gaming WiFi D4 im Test - Hardwareluxx

Das ASUS ROG Strix Z690-A Gaming WiFi D4 ist ein guter Unterbau mit DDR4-Unterstützung, das jedoch auch mögliche Einschränkungen mit sich bringt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Abschied von den römischen Zahlen: ASUS ROG Maximus Z690 Hero im Test - Hardwareluxx

Das ASUS ROG Maximus Z690 Hero ist eine gut ausgestattete Platine für Intels Alder-Lake-S-Prozessoren inklusive Thunderbolt 4
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Solider LGA1700-Unterbau mit langem Startatem: Das Gigabyte Z690 AORUS Ultra im Test - Hardwareluxx

Das Gigabyte Z690 AORUS Ultra konnte sich im Test bis auf die zu lange POST-Dauer überzeugen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Viel Ausstattung für Alder-Lake: Gigabyte Z690 AORUS Master im Test - Hardwareluxx

Als erstes LGA1700-Mainboard haben wir Gigabytes Z690 AORUS Master aus der Oberklasse auf Herz und Nieren geprüft.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG B760 TOMAHAWK WIFI im Test: Hochpreisige Mainstream-Platine mit Abstrichen - Hardwareluxx

Wir haben das MSI MAG B760 TOMAHAWK WIFI mit Intels B760-Chipsatz für den Mainstream getestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG Z690 TORPEDO im Test: Solider Gaming-Einstieg - Hardwareluxx

Wir haben das MSI MAG Z690 TORPEDO unter die Lupe genommen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Inklusive WLAN und Bluetooth: MSI MAG Z690 TOMAHAWK WIFI im Kurztest - Hardwareluxx

Das MSI MAG Z690 TOMAHAWK WIFI ist ein MAG Z690 TORPEDO inklusive WLAN, Bluetooth und bringt für alle vier M.2-Anschlüsse einen Kühler mit.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MPG Z690 CARBON WIFI im Test - Der große Wurf? - Hardwareluxx

Nun haben wir auch das MSI MPG Z690 CARBON WIFI in einem Test untersucht.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MEG Z690 UNIFY im Test: Schwarzes Brett ohne 10-GBit/s-LAN - Hardwareluxx

MSIs MEG Z690 UNIFY hat sich als leistungsstarkes, dunkles Overclocking-Brett für Intels Alder-Lake-S-Prozessoren herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mit Thunderbolt, aber ohne 10-GBit/s-LAN: MSI MEG Z690 ACE im Test - Hardwareluxx

Im Test hat sich das MSI MEG Z690 ACE als hochwertige Oberklasse-Platine mit einigen Einschränkungen herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Exot mit solider Ausstattung: Das NZXT N7 Z690 im Test - Hardwareluxx

Auch für Alder-Lake-S bietet NZXT zwei LGA1700-Mainboards an. Das große Modell, N7 Z690, haben wir uns in einem Test näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
1) Skatterbencher
skatterbencher.com

Alder Lake Overclocking: What's New - SkatterBencher

Alder Lake is finally here and just like with every new generation, a new CPU means new overclocking features.
skatterbencher.com skatterbencher.com
2) ASUS ROG

ROG Z690 Overclocking Info[6815].pdf

drive.google.com drive.google.com
3) ASUS ROG Maximus Z690 Hero @ Jagat Review
oc.jagatreview.com

Overclocking Core i9-12900K di ASUS ROG Maximus Z690 HERO (feat. ROG AI OC) • Jagat OC

Overclocking merupakan salah satu hal yang menjadi highlight peluncuran prosesor Intel Core 12th Gen 'Alder Lake', ini terjadi karena prosesor Alder Lake yang
oc.jagatreview.com oc.jagatreview.com
WWW Launch Coverage - Part 1: The CPU Reviews

WWW Launch Coverage - Part 2: The MB Reviews

Work In Progress. Ergänzungen und Korrekturen bitte nur mit Quellenangabe.​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Die Slots haben Unterschiede - der 1. ist an die CPU angebunden, die Anderen am Chipsatz. Und es kann Kontaktprobleme geben.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ich hab Lust ein günstiges Board zu testen, dass non k BCLK OC kann. Landet möglicherweise in meinem daily. Das ASRock B760M PG Riptide geordert für den 12400f. :bigok:
Das Strix landet früher oder später sowieso im HTPC... jetzt halt etwas früher als gedacht.

Das Board kann ich nur Empfehlen. Hab zwei davon im Einsatz. Die machen keine Zicken und wie man in meinem Post im Ram Bereich sieht, taugen die auch zum Rumspielen mit OC. Beim 12400f 5GHz zu machen war in wenigen Minuten erledigt. Das Board ist auch gutmütig beim Ram. Meine 6800er laufen dort mit dem 12400 ohne irgendwelche Probleme obwohl nicht in der Ram WHQL und schon garnicht für Alderlake.

Bin gespannt, ob 8000 benchstabil sind. Also mit dem 14600kf.

Dazu kann ich so nichts sagen. Ich hab nur Alderlake drauf und da gehen die als Maximum angegebenen 7200 MHz. Da bin ich auch mal gepannt ob und was da geht :)

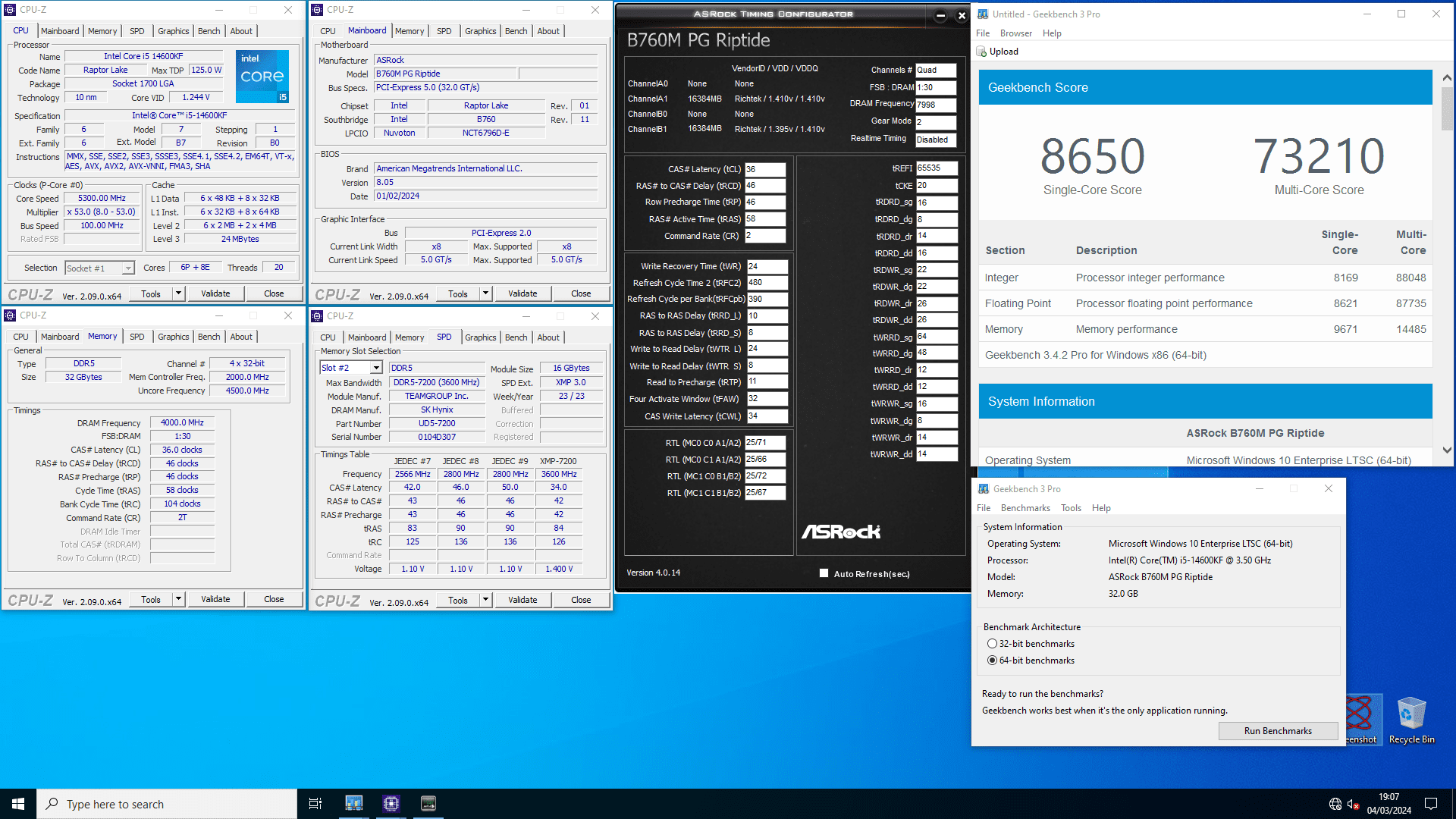

Das Riptide ist da. Werde ich im Laufe des Tages mal aufbauen und testen. ;)

Sieht soweit gut aus. Den 12400f teste ich später mal.. ist im daily PC. Aber der G7400 macht auch auf dem Riptide ganz locker die 5400MHz,


Als nächstes kommt der 14600kf rein für Mem OC. :d


Anhänge

  • y-cruncher_Pi-1b_87.831.jpg
    303,3 KB · Aufrufe: 36
Zuletzt bearbeitet:
8000 sind auf dem Riptide halbwegs benchstabil. Läuft nicht so easy wie auf dem B760i Strix, aber wird wohl ok sein für 4-Dimm.



edit: Ich glaube die AiO (Pumpe) hat in den letzten Stunden den Geist aufgegeben.. Hatte im Bios teilweise schon knapp 100°c, dann ging es mal wieder und war im 30°c Bereich. Jetzt mit dem 12400f 56°c Idle. Andere AiO montiert und schon passen die Temps wieder. Möglicherweise hatte ich deshalb mehr Probleme beim 8000er testen...

Zuletzt bearbeitet:
Asus kommt beim z790 Black Hero mit BTF dem neuen GPU Stromanschluss:

rog.asus.com

ROG MAXIMUS Z790 HERO BTF | Gaming motherboards｜ROG - Republic of Gamers｜ROG Global

The ROG Maximus Z790 Hero BTF delivers an unprecedented level of cable management to PC DIY enthusiasts with Hidden-Connector Design and Graphics Card High-Power Slot, 20+1+2 power stages, hyperspeed DDR5 support and the latest PCIe® 5.0 connectivity. It features five M.2 SSD slots with...
rog.asus.com rog.asus.com

Zuletzt bearbeitet:
Digg schrieb:
Wenn es nicht in DE erscheint, hab ich kein Interesse. Außerdem hab ich jetzt das Riptide. :d Orderst du es? Was kostet es in der Summe?

"DDR5 Memory Flagship" schreiben sie in den Titel.
Zum Vergrößern anklicken....
Dürfte inklusive Versand und Einfuhr die drei davor stehen. Dafür finde ich es dann doch zu teuer. Mein Colorful hat effektiv bisschen über 170€ gekostet.
Liebäugele aktuell mit dem Unify-X auf Kleinanzeigen 😁 Da scheinen ja auch noch über 8000Mhz möglich zu sein.
Oder natürlich eines der aktuellen Gigabyte Z790...

ILM wird überbewertet ^^

Furyos schrieb:
Kommt eh der Contact Frame drauf 😆
Zum Vergrößern anklicken....
Nun, wenn der Verkäufer auch einen Contact Frame genutzt hat, muss der originale ILM trotzdem noch irgendwo liegen. Der verpufft ja nicht im Nichts.
Weiteres "Problem": es gibt ja eine Stabilisierungsplatte hinter dem Sockel. Und die hält nur, wenn man einen ILM oder Contactframe verbaut hat. Einfach weil die Platte hinterm Sockel die Gewinde für die Halteschrauben enthält. So wie ein Sandwich. Also wenn der Deckel und die Halteschrauben fehlen, hält nichts den Boden.

Kurzum: der ILM wäre wurscht, aber die Platte hinterm Sockel und die Schrauben würde man schon brauchen.

Oder ganz wild und verrückt - man fragt einfach nach, ob der ILM und die Backplate doch dabei sind und nur nicht auf dem Bild? ;)

"Das ist nicht dabei, darum biete ich es für 250 Euro an" ist mein Tipp. ;)


Sogar ein Luxxer

Ja dann schlag zu.

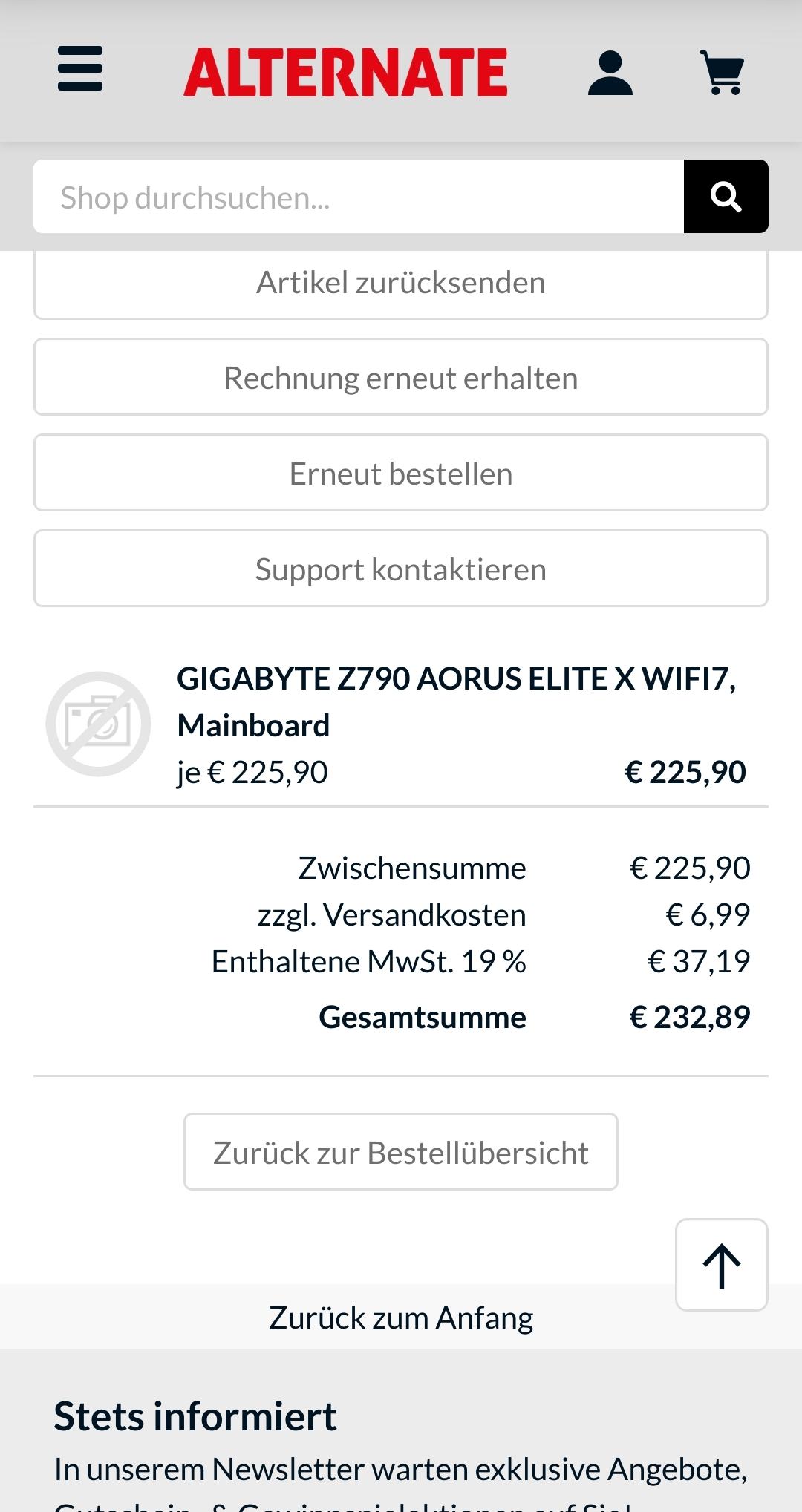

Bin noch unsicher ob ich nicht doch das Gigabyte Wifi7 nehme. Gibt's gerade auch für effektiv ~250€

UdoG schrieb:
Hat GB aktuell eine Cashback Aktion?
Zum Vergrößern anklicken....
Nö, zave.it gibt 8% bei Galaxus.
Sonst gab es mal 8% in Punkten für Wunschgutscheine mit denen man dann bei Notebooksbilliger einkaufen kann.
Board kostet bei beiden ca 277€ inkl Versand

Hat einer noch ein ASRock Z790 Taichi Lite im Betrieb? Habe heute wahrscheinlich einen nervtötenden Fehler entdeckt, der vor allem Anfänger zur Weissglut treibt. Wenn mann in CPU2 einen Lüfter einsteckt, dann dreht der mit 1200 RPM, praktisch in Maximalgeschwindigkeit.

Steckt man den gleichen Lüfter in CHA1, das sich ebenfalls in der Nähe des Prozessors befindet dann gehen die RPM auf die üblichen 400 - 600 RPM im Leerlauf. Im ASRock-UEFI-HW-Monitor kann man CHA1 noch einstellen, dass es das Signal von der CPU erhält, dann funktioniert die Buchse wie eine CPU-Buchse. Im CR23 drehen die Lüfter dann beide auf ~1100 RPM, wie es sein sollte.




Habe mal ASRock-NL angeschrieben. Hoffentlich antworten die Kollegen schnell und beheben das Problem schnell.

Zuletzt bearbeitet:
Furyos schrieb:
Bin noch unsicher ob ich nicht doch das Gigabyte Wifi7 nehme. Gibt's gerade auch für effektiv ~250€
Zum Vergrößern anklicken....
Ich habe mein Gigabyte Z790 AORUS ELITE X WIFI7 Rev. 1.0 (Mediatek Wlan/Bluetooth) gerade zurückgesandt. Ich berichte rein sachlich:
  • Wlan Adapter tauchte in Windows 10 nie auf, egal was ich versucht habe. (Ich brauche eigentlich nur Lan; trotzdem, Wlan sollte funktionieren). BT funktionierte nur mit W11 Treibern >> Bild u. Sound nicht synchron. Auch im Bios fand ich keine eigene Funktion "Wlan on/off". Antenne war natürlich angebracht, Win 10 alles aktuell, Bios aktuell. Möglicherweise habe ich etwas übersehen, will ich nicht zur Gänze ausschließen. Aber ich beschäftige mich nun auch schon seit Anfang der 90er mit dem Zeug. Ich habe zwei andere (ITX) Boards von Asrock (Z690/AM4), die ähnliche Wlan/BT Lösungen verbaut haben >> noch nie ein Problemchen.
  • Es gibt auf dem Gigabyte (rechts etwas weiter unten) einen ClearMos Button. Das war u.a. ein Grund, warum ich das Board bestellt habe. Allerdings sollte man keine dezidierte GPU (EVGA 3070 bei mir) betreiben, dann nämlich ist der Button völlig blockiert und nicht zugänglich. Hat jemand bei Gigabyte das Board schon einmal mit einer GPU betrieben und kam in die Verlegenheit, das Bios zu resetten?

Anyway, ich war es leid und habe zurückgesandt.

Zuletzt bearbeitet:
Ah ok. Ich hätte mich eher anders entschieden. ;)

Anmelden, um zu antworten.

Ähnliche Themen

HWL News Bot
ASUS ROG Strix Z790-E Gaming WiFi II im Test: Verbesserte Features für hohen Aufpreis
2
Antworten
31
Aufrufe
3K
der_Schmutzige
der_Schmutzige
emissary42
[Sammelthread] Intel LGA1851 Mainboard Laberthread (Z890 / W880 / Q870 / B860 / H810)
42 43 44
Antworten
1K
Aufrufe
62K
Ratatöskr
R
mantiz
[Sammelthread] Intel Core Ultra (Arrow-Lake-S) S.1851 OC- und Laberthread
14 15 16
Antworten
457
Aufrufe
25K
mitcharts
mitcharts
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
