[Sammelthread] Intel LGA1700 Mainboard Laberthread (Z790, H770, B760, Z690, H670, B660, H610)

c00LhaNd · 14.08.2024

mahrhofer schrieb:
Als Ergänzung zum BCLK OC Thema - wen es interessiert - diese ASRock Boards haben einen externen Clock-Generator:

- Z690 PG Velocita
- B760M PG Riptide WiFi
- B760M PG Riptide
- Z790 Nova WiFi

Das Zauberwort heisst "Hyper BCLK Engine (V)" - wenn das bei den Specs auftaucht, dann ist das Feature (BCLK OC) vorhanden.

Gut das du es ansprichst...
Hab gar nicht geschaut ob das Strix B760-G BCLK OC kann, ich glaub nämlich iwie das es das nich kann...

mahrhofer · 14.08.2024

c00LhaNd schrieb:
Gut das du es ansprichst...
Hab gar nicht geschaut ob das Strix B760-G BCLK OC kann, ich glaub nämlich iwie das es das nich kann...

Das ROG STRIX B660-G GAMING WIFI konnte es.
Von daher *sollte* das ROG STRIX B760-G GAMING WIFI es auch können. Kann mir nicht vorstellen, dass ASUS für einen pinkompatiblen (?) Nachfolge-Chipsatz extra das Layout verändert und den Clockgen weglässt.
Aber glauben heisst nicht wissen. Ich suche mal nach Belegen in anderen Foren.

IronAge · 14.08.2024

AFAIK geht es nicht mehr mit dem B760-G, weshalb es in den BCLK-OC Threads auf hwbot und overclock.net auch nicht aufgeführt wird. (andere B760 Boards sehr wohl)

c00LhaNd · 18.08.2024

IronAge schrieb:
AFAIK geht es nicht mehr mit dem B760-G, weshalb es in den BCLK-OC Threads auf hwbot und overclock.net auch nicht aufgeführt wird. (andere B760 Boards sehr wohl)

Mist, ja denn fällt das auch raus. Dann muss ich mich mal schlau machen welches geht. Danke

IronAge · 18.08.2024

c00LhaNd schrieb:
Mist, ja denn fällt das auch raus. Dann muss ich mich mal schlau machen welches geht. Danke

Asrock B660M PG Riptide, Asrock B760m PG Riptide, MSI B660M Mortar Max DDR4, MSI B760M Mortar Max DDR4/DDR5, Asus B660-F, Asus B660-G (nebst einiger Z690/Z790 mit dem richtigen Bios)

c00LhaNd · 18.08.2024

Ok, AsRock und MSI fallen wegen der Optik aus. Zudem muss es mATX und DDR5 sein.

Satas · 21.08.2024

Moin an alle!
Nach knapp 2 Jahren Pause will ich wieder mit paar Kumpels etwas Gaming betreiben und wollte den PC daher wieder auf Vorderman bringen.

System:
Intel 12700KF mit 360mm AIO gekühlt
Asus Rog Strix z690-A gaming wifi D4
DDR4 Dominator Platinum 2x16GB 4000 C18
RTX 3090FE

Gestern habe ich Windows 10 pro frisch aufgesetzt und mein altes BIOS von Version 2305 auf die aktuelleste 3802 aktualisiert.
RAM läuft mit XMP1 soweit fein.

Mein Ziel wäre es die CPU Stock Settings anzuheben ohne erhebliche Spielereien. Früher hatte er 5.2GHz geschafft.
Leider finde ich keine aktuellen Guides daher die Frage ob jemand etwas hätte wo man sich orientieren kann oder direkt Settings hätte.
Bin für alle Vorschläge offen

Beste Grüße

mahrhofer · 21.08.2024

Der läuft ja @stock schon auf 5 GHz.
Da sollte 5,2 GHz keine allzu grosse Hürde sein mit einer AIO.
Setz mal im BIOS den Multi auf 52 und dann mal schauen

So wie wir ASUS kennen, wird das Board ungefragt ordentlich VCore draufgeben. Dann sieh dir mal die Temps und die Spannungen mit HWINFO64 an.
Wenn es passt, einfach so lassen. Ansonsten entsprechend nachjustieren.

Satas · 21.08.2024

Wie sinnvoll sind die AI OC Tools von Asus bzw das Intels XTU Software?

mahrhofer · 21.08.2024

Hab ich nie ausprobiert.
Wie immer gilt:
Versuch macht klug

andi0138 · 23.08.2024

Also ich habe seit dem 0x129 bios update massive probleme mit meinem Pc. Mainboard z690 Formula von Asus. Das Display vom Mainboard (das formula hat ein oled display über dem m2 slog) zeigt mir beim booten immer wieder load vga bios an, was dann erst nach ca 20 sekunden weggeht bis es weiter bootet, das hatte ich davor noch nie gesehen. Beim Herunterfahren bekomme ich immer wieder eine explorer.exe Fehlermeldung, des weiteren steht immer wieder dass das letzte angeschlossene USB Gerät nicht richtig erkannt wurde wenn ich den pc boote und gestern ist das erste mal als ich verschiedene Spiele gestartet haben das Bild beim Titelbildschirm stecken geblieben (senuas hellblade 2) und bei Lies of P kam nur ein schwarzer Bildschirm auf den normalerweise die Shadercompilierung folgt (Bild im Anhang)
Ich hatte das asus oc profil drinnen.

Prozessor 13700k
GPU 4080 super founders
Undervolt offset von -0.07v bei globald svid core voltage
Xmp aktiv mit 6200 mhz
Ia cep disabled
Ia vr voltage limit auf 1.4v beschränkt

Kann es sein dass da der undervolt nicht stable ist? Oder klingt das nach defekter GPU?

Felix the Cat · 23.08.2024

Teste es doch einfach und schaue, was ohne Offset/Undervolting passiert.

IronAge · 23.08.2024

Er hat CEP disabled, undervolt und ein ziemlich niedriges VR Limit von dem auch noch der Droop abgeht, mit Asus OC Profil dann auch noch undervolt via ACDC LL. Dass es so in die Hose geht muss man sich nicht wundern.

andi0138 · 23.08.2024

IronAge schrieb:
Er hat CEP disabled, undervolt und ein ziemlich niedriges VR Limit von dem auch noch der Droop abgeht, mit Asus OC Profil dann auch noch undervolt via ACDC LL. Dass es so in die Hose geht muss man sich nicht wundern.

Gut also bist du quasi überzeugt dass es an meinen bios settings liegt meine Fehler und nicht etwa an der gpu? Den undervolt habe ich bei global svid core voltage gesetzt mit den -0.07v. Im Anhang noch Screens von meinen bios settings. Meinst du mit einem IA VR Voltage von 1.45 oder 1.5 V klappt es?

IronAge · 23.08.2024

Felix the Cat schrieb:
Teste es doch einfach und schaue, was ohne Offset/Undervolting passiert

Diz, die Ursache des Problems sitzt halt sehr oft vorm PC, nichts für Ungut.

MS1988 · 23.08.2024

BIOS und default laden und speichern und Neustart. Wieder ins BIOS und Intel Performance oder extreme laden je nach Kühlung. Bei 360er AIO kannst Extreme laden. XMP 1 laden . Betriebssystem bei den Bootsettings Windows wählen und am besten fast Boot deaktivieren. Speichern mit F10 und starten und schauen obs nun läuft.

Graka ansonsten auch rausnehmen und Kontakte prüfen auf Schmutz. Einstecken und das Stromkabel ebenfalls richtig einstecken und probieren.

Ansonsten auch mal Admin @ CMD SFC/ Scannow eingeben und schauen ob irgendwelche Dateien defekt sind.

Das wären mal so die Standards.
Graka ohne Tools und nicht mit UV oder OC mit dem Spiel starten.

andi0138 · 23.08.2024

MS1988 schrieb:
BIOS und default laden und speichern und Neustart. Wieder ins BIOS und Intel Performance oder extreme laden je nach Kühlung. Bei 360er AIO kannst Extreme laden. XMP 1 laden . Betriebssystem bei den Bootsettings Windows wählen und am besten fast Boot deaktivieren. Speichern mit F10 und starten und schauen obs nun läuft.

Graka ansonsten auch rausnehmen und Kontakte prüfen auf Schmutz. Einstecken und das Stromkabel ebenfalls richtig einstecken und probieren.

Ansonsten auch mal Admin @ CMD SFC/ Scannow eingeben und schauen ob irgendwelche Dateien defekt sind.

Das wären mal so die Standards.
Graka ohne Tools und nicht mit UV oder OC mit dem Spiel starten.

Danke, ich kann bei meinem Board nur perfomance auswählen, extreme gibt es gar nicht, ka wieso, vermutlich weil ich keinen i9 sondern i7 habe. Also das mit der Graka mit dem load vga bioswar nach nem bios reset weg und das Spiel startete wieder das kam aber generell nur sporadisch und nicht nach jedem Neustart und bis auf das eine mal haben die Games trotz der load vga bios funktioniert, muss ich beobachten ob das jetzt nach dem Reset wieder mal kommt. sfc hatte ich schon gemacht, da kamen keine Fehler. Fastboot ist ein guter Tipp, das hatte ich vor dem bios update schon deaktiviert aber vergessen dann wieder zu deaktivieren nach dem Update.

Mich kotzt dieses Intel Profil halt extrem an weil meine CPU deutlich heisser wird als vor dem Bios Update, alleine die Idle Temps sind 5-10 grad höher und cinebench springt mir gleich über 90 grad

MS1988 · 23.08.2024

Nun UV kannst du ja natürlich probieren, aber erstmal musst du prüfen ob das System stabil funktioniert. Mit den Intel Profilen sollte das der Fall sein. Scheint ja wohl zu passen.
Damit das Thema vorerst erledigt.

Das Intel Profil ist halt das echte Stock.
Es ist gut, dass Intel das nun durchgeboxt hat. Da wurde seit Jahren misst gebaut in der Hinsicht.

IronAge · 23.08.2024

andi0138 schrieb:
Mich kotzt dieses Intel Profil halt extrem an weil meine CPU deutlich heisser wird als vor dem Bios Update

Weil nicht mehr über die ACDC LL undervoltet wird, wenn du das willst musst halt das Asus Profil laden und den manuell eingestellten Offset weg lassen.

Oder zumindest CEP enablen, dann kommt es halt zum Leistungsverlust wenn die Spannung zu niedrig ist.

andi0138 · 23.08.2024

IronAge schrieb:
Weil nicht mehr über die ACDC LL undervoltet wird, wenn du das willst musst halt das Asus Profil laden und den manuell eingestellten Offset weg lassen.

Oder zumindest CEP enablen, dann kommt es halt zum Leistungsverlust wenn die Spannung zu niedrig ist.

Ich hatte ja leider keine ahnung was ich tue, habe nur im asus forum und auf reddit gelesen, dass man das asus profil laden soll, was ich ja auch gemacht habe, dann bei global svid undervolten mit offset und cep disablen und bei ia vr voltage 1.4 volt eingeben soll. Es wurde behauptet dass dadurch genau das eingehalten wird was intel mit dem intel profil wollte, nämlich dass die cpu nicht mehr über 1,5 volt gehen kann im Idle oder bei Lastabfall. Offensichtlich ist das aber nicht stable

Mit CEP enabled und dem 0,07 offset ist mein Cinebench Score halbiert worden

IronAge · 23.08.2024

Versuchs halt mit einem geringerem manuellen Offset, 1400mV IA VR Limit ist IMHO auch übertrieben. Auf was hast du LLC eingestellt ?

andi0138 · 23.08.2024

IronAge schrieb:
Versuchs halt mit einem geringerem manuellen Offset, 1400mV IA VR Limit ist IMHO auch übertrieben. Auf was hast du LLC eingestellt ?

Auf Auto, ja werde mal 0.05 und ia vr 1500 probieren

andi0138 · 23.08.2024

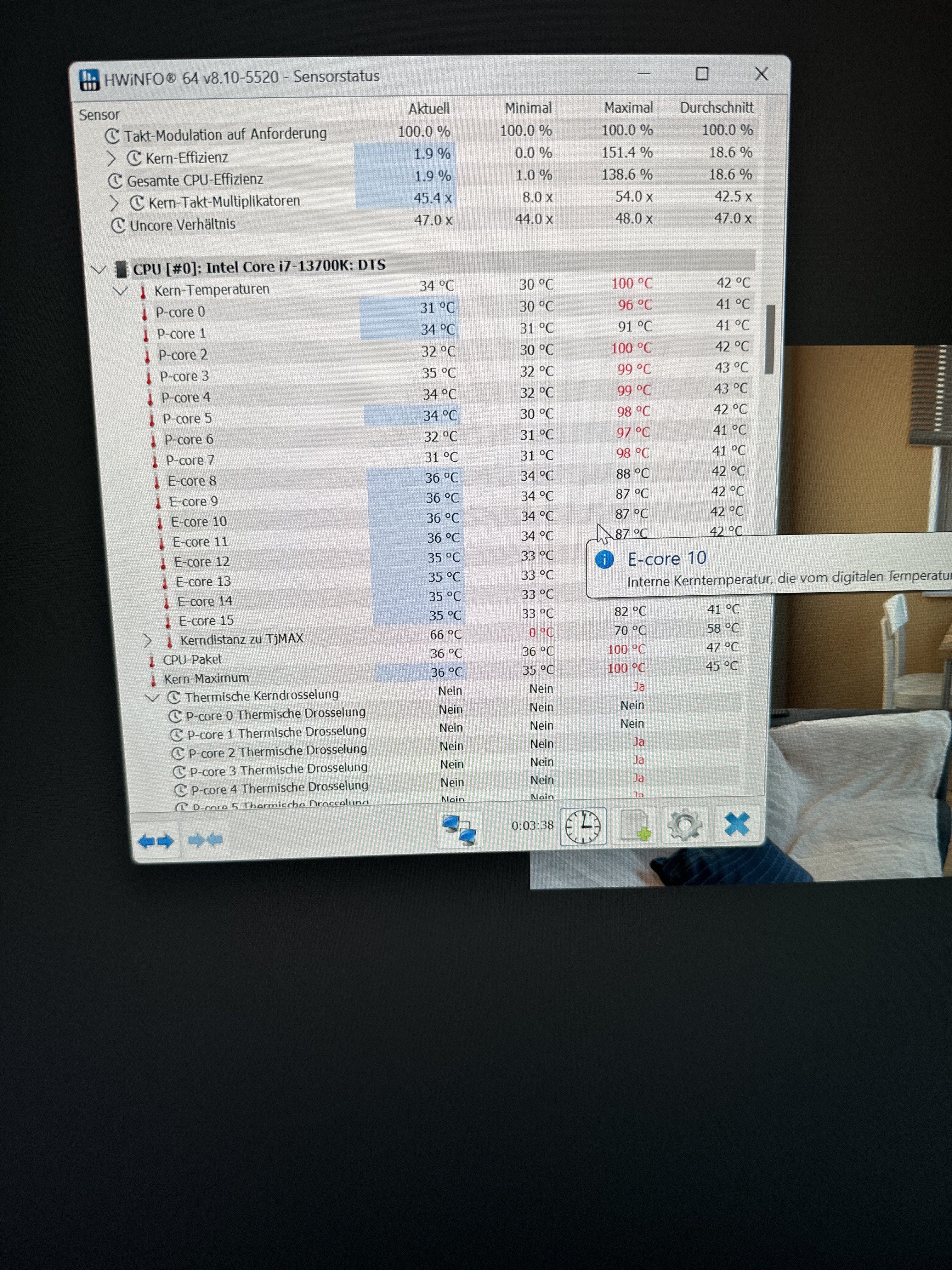

Stock scheint es jetzt zu passen, was ich jedoch gar nicht packe ist der Screenshot im Anhang. Im Cinebench R23 scheisst die CPU Temp sofort auf 100 grad hoch wodurch die Kerne drosseln, mit undervolt warens zumindest noch 85 grad die dann langsam hochgewandert sind und irgendwann mal bei 90 oder knapp drüber waren. Raumtemp 26 grad. Ich habe eine 360er kraken z73 aio. Verstehe nicht wie das möglich ist. Der Core Vid liegt halt auch unter Last bei 1,3V und drüber, was mich vermuten lässt dass dadurch die hohen temps kommen. 1,3 unter Last, das ist doch viel zu hoch oder? Hab eigentlich eine sehr gute SP85 CPU

Infi88 · 23.08.2024

+0.07 offset anstatt -0.07 offset :shot:

.

andi0138 · 23.08.2024

Infi88 schrieb:
+0.07 offset anstatt -0.07 offset .

Es liegt am eingestellten svid behaviour, das ist auf Intel Fail Safe eingestellt stock und das gibt den hohen vcore unter last, ich traue mich da aber jetzt nichts mehr zu ändern

Infi88 · 23.08.2024

Ich kann da wenig helfen weil vieles auf "AUTO" steht ohne Wert danaben, ich weiß ebenfalls nicht was ASUS nach dem microcode 0x129 für ne AC/DC Laodline fährt.

Wenn es nicht flutscht würde ich einfach so viel wie möglich per Hand eintragen, angefangen bei der Powerlimit Sparte und dann weiter. Was ich nicht ganz verstehe ist wie man mit -offset 0.07 solche Temps haben kann ? Auf was steht CPU Core/Cache Current Limit ?

andi0138 · 23.08.2024

Infi88 schrieb:
Ich kann da wenig helfen weil vieles auf "AUTO" steht ohne Wert danaben, ich weiß ebenfalls nicht was ASUS nach dem microcode 0x129 für ne AC/DC Laodline fährt.

Wenn es nicht flutscht würde ich einfach so viel wie möglich per Hand eintragen, angefangen bei der Powerlimit Sparte und dann weiter. Was ich nicht ganz verstehe ist wie man mit -offset 0.07 solche Temps haben kann ? Auf was steht CPU Core/Cache Current Limit ?

Da hast du was falsch verstanden, die Temps sind jetzt so mies nachdem ich den offset rausgenommen habe und alles auf default settings zurückgesetzt, mit offset waren die temps super, aber leider instabil, jetzt scheints stabil zu sein, dafür die hohen Temps

Infi88 · 24.08.2024

Das die Kerntemps aber hochschießen zumindest bei Cinebench ist halbwegs normal. Wenns ansonsten die Sache stabil ist und die Wärmeleitpaste sitzt müsst du eigentlich nur nach und nach etwas Ampere wegnehmen um die Temperatur zu senken, der score müsste sich dann ebenfalls stetig verbessern oder versteh ich das falsch ?

Ich bin nach dem ich die Standard Einstellungen mit dem 0x129 getestet habe zu meinen Einstellungen wieder zurückgekehrt die ich so fast so seit Tag 1 fahre(Performance Profil), ob du die 1zu1 nehmen kannst weiß ich nicht, weil ich dir leider nicht sagen kann was ASUS für eine Loadline gefahren ist und welche sie jetzt fahren.
Ich lass dir trotzdem mal ein paar Werte da;
LLC Stufe4(Bei ASRock die höchste).vCore compensastion level1(Hat ASUS nicht).-50mv offset,PL1/PL2 250W,CPU Core/Cache Current Limit aka ICCMax 310,PL1/PL2 250W
5.8ghz Turbo auf die 2 *Premium P-Cores,7xP-Cores max 5.6ghz, 5.5ghz allcore, 4.2gz e-cores,4.8Ghz cache. AC Loadline 60, DC Loadline 110, vcc_in voltage 1.82, CEP disabled. SA PLL Frequency 3200, PLL Voltages +2 auf alles.

Den CPU Core/Cache Current Limit aka ICCMax solltest du dringend prüfen nicht das der auf "AUTO" bzw. 512A steht. Der reitet leider die meisten Leute die sich nicht so viel mit BIOS Einstellungen beschäftigen ziemlich oft in die Scheisse.

IronAge · 24.08.2024

andi0138 schrieb:
mit offset waren die temps super, aber leider instabil, jetzt scheints stabil zu sein, dafür die hohen Temps

Zwischen übertriebenem Offset und gar keinen Offset gibt es auch noch paar Stufen, versuch halt mal -50mV.
Den Droop verringern mit anderer LLC geht auch noch, was höheres als LLC5 würde ich aber nicht nehmen.

andi0138 · 24.08.2024

IronAge schrieb:
Zwischen übertriebenem Offset und gar keinen Offset gibt es auch noch paar Stufen, versuch halt mal -50mV.
Den Droop verringern mit anderer LLC geht auch noch, was höheres als LLC5 würde ich aber nicht nehmen.

Und svid behaviour auf eine andere stufe als intel fail safe ist keine Option?

IHS to MB Height (Z-Stack, validated range)	6.529 – 7,532 mm
Thermal Solution Hole Pattern	78 x 78 mm
Socket Seating Plane Height	2.7 mm
Maximum Thermal Solution Center of Gravity Height from IHS	25.4 mm
Static Total Compressive Minimum	534N (120 lbf), Beginning of Life 356 N (80 lbf)
End of life maximum	1068 N (240 lbf)
Socket Loading	80-240 lbf
Dynamic Compressive Maximum	489.5 N (110 lbf)
Maximum Thermal Solution Mass	950 gram
