[Sammelthread] Intel LGA1700 Mainboard Laberthread (Z790, H770, B760, Z690, H670, B660, H610)

Intel LGA1700 Mainboard Laberthread

Prozessoren (Preisvergleich)

12th Gen Core: Alder Lake-S
inte_praesentationsfolion_alder_lake-10.jpg inte_praesentationsfolion_alder_lake-09.jpg inte_praesentationsfolion_alder_lake-06.jpg
inte_praesentationsfolion_alder_lake-03.jpg Intel-Alder-Lake-PCIEe.png Intel-Alder-Lake-Memory.png

Launch Date: 4. November 2021

Intel ARK:
ark.intel.com

Products formerly Alder Lake

Products formerly Alder Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
https://en.wikichip.org/wiki/intel/microarchitectures/alder_lake

13th Gen Core: Raptor Lake-S

Intel ARK:
ark.intel.com

Products formerly Raptor Lake

Products formerly Raptor Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
en.wikichip.org

Raptor Lake - Microarchitectures - Intel - WikiChip

Raptor Lake (RPL) is Intel's successor to Alder Lake, an enhanced Intel 7-process based microarchitecture for mainstream workstations, desktops, and mobile devices. The microarchitecture was developed by Intel's R&D center (IDC) in Haifa, Israel.
en.wikichip.org en.wikichip.org
www.hardwareluxx.de

[Sammelthread] - OC Prozessoren Intel Sockel 1700 (Alder Lake-S & Raptor Lake-S)

Was gehört hier rein: Nur Themen über Alder Lake-S CPUs und bzgl. Overclocking dieser Diskussionen/Gespräche rund um das Thema OC, wie z.B. welcher RAM sehr übertaktungsfreudig ist, welches Board die besten Ergebnisse e erreicht, Verbrauchswerte von übertaktete Systeme, Kühlung, das richtige...
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

[Sammelthread] - Raptor Lake OC Ergebnisse

Sammelthread fuer OC Ergebnissen von Raptor Lake CPUs der Modelle 13900K(F,S), 13700K(F), 13600K(F) Werde hier in Zukunft die Top-5 jedes CPU's im Thread listen und updaten. Link zum Google Sheet Top-5 13900K/F/S User P-Core Mhz E-Core Mhz Vcore (Bios) Cooling Motherboard @maltew 5900...
www.hardwareluxx.de www.hardwareluxx.de

Sockel & CPU-Kühlung
Intel LGA1700 vs LGA1200.jpg

Technische Details aus dem Intel Datenblatt (Quelle: THG)

IHS to MB Height (Z-Stack, validated range)6.529 – 7,532 mm
Thermal Solution Hole Pattern78 x 78 mm
Socket Seating Plane Height2.7 mm
Maximum Thermal Solution Center of Gravity Height from IHS25.4 mm
Static Total Compressive Minimum534N (120 lbf), Beginning of Life 356 N (80 lbf)
End of life maximum1068 N (240 lbf)
Socket Loading80-240 lbf
Dynamic Compressive Maximum489.5 N (110 lbf)
Maximum Thermal Solution Mass950 gram

Durch den geänderten Lochabstand von 78mm werden Kühler benötigt, welche explizit kompatibel mit LGA1700 sind.

1) Luftkühler:

Luftkühlung CPU-Kühler mit Sockel: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Luftkühlung CPU-Kühler mit Sockel: 1700
geizhals.de geizhals.de
2) Wasserkühlungen (AIO):

Wasserkühlung Komplettsets mit CPU: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Wasserkühlung Komplettsets mit CPU: 1700
geizhals.de geizhals.de

Diverse Hersteller haben auch bereits Umrüst-Kits angekündigt:

Kühllösungen für Intel Alder Lake (LGA1700) im Überblick (Update) - Hardwareluxx

Wir stellen kompatible Kühllösungen für Intel Alder Lake (LGA1700) im Überblick vor.
www.hardwareluxx.de www.hardwareluxx.de

Chipsätze

Mainboards (Preisvergleich)

ASRock (600 Series Upgrade Micropage | Preisvergleich )

ASUS (600 Series Micropage | 700 Series Micropage | Cash-Back | Preisvergleich | ASUS ROG OC Guide )
www.hardwareluxx.de

[Sammelthread] - ASUS ROG Maximus Z690 Hero (LGA1700)

[Sammelthread] ASUS ROG Maximus Z690 Hero (LGA1700) Produktseite | Support Downloads | Handbuch (PDF) | Preisvergleich Spezifikationen BIOS Offizielle Releases 2204 (2022/12/09) 2103 (2022/10/19) 2004 (2022/09/16 - Improve system performance, Update ME version to 16.1.25.1885v2) 1720...
www.hardwareluxx.de www.hardwareluxx.de
Spezifikationen aller Modelle im Überblick:

Biostar (Press Release & Product Links | Preisvergleich)

EVGA (Z690 Micropage | Z790 Micropage | Preisvergleich)

EVGA Z690-dark.jpg EVGA Z690-classified.jpg EVGA Z790 DARK 121-RL-E799-KR_XL_3.jpg EVGA Z790 CLASSIFIED 121-RL-E798-KR_XL_3.jpg

Gigabyte (Z690 Micropage | Z790 Micropage | Preisvergleich)

MSI (600 Series Micropage | 700 Series Micropage | Early Bird Aktion | Preisvergleich)
​

Hardwareluxx Tests, WWW Reviews & Links

www.hardwareluxx.de

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test - Hardwareluxx

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks - Hardwareluxx

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test - Hardwareluxx

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i5-13500 und Core i3-13100F im Test: Einmal

Einmal
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test - Hardwareluxx

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test - Hardwareluxx

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

K wie Mittelklasse: Intel Core i7-12700K im Test - Hardwareluxx

K wie Mittelklasse: Intel Core i7-12700K im Test
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen - Hardwareluxx

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Test: Effizienz von Alder Lake in Spielen im Vergleich - Hardwareluxx

Test: Effizienz von Alder Lake in Spielen im Vergleich.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

ASRock H670 PG Riptide im Test - günstig und gut? - Hardwareluxx

In einem Test haben wir ASRocks H670 PG Riptide angeschaut und es durchgetestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Es muss nicht immer High-End sein: ASUS TUF Gaming B660M-Plus (WiFi) D4 im Test - Hardwareluxx

ASUS' TUF Gaming B660M-Plus (WiFi) D4 haben sich im Test als solide Bretter für günstigere Builds ohne große Ansprüche herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Dank BCLK-OC eine absolute Empfehlung: ASUS ROG Strix B660-G Gaming WiFi im Test - Hardwareluxx

Dank des BCLK-OC-Features ist das ASUS ROG Strix B660-G Gaming WiFi eine sehr interessante Platine. Wir haben sie uns näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mittelklasse-Board mit DDR4: ASUS ROG Strix Z690-A Gaming WiFi D4 im Test - Hardwareluxx

Das ASUS ROG Strix Z690-A Gaming WiFi D4 ist ein guter Unterbau mit DDR4-Unterstützung, das jedoch auch mögliche Einschränkungen mit sich bringt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Abschied von den römischen Zahlen: ASUS ROG Maximus Z690 Hero im Test - Hardwareluxx

Das ASUS ROG Maximus Z690 Hero ist eine gut ausgestattete Platine für Intels Alder-Lake-S-Prozessoren inklusive Thunderbolt 4
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Solider LGA1700-Unterbau mit langem Startatem: Das Gigabyte Z690 AORUS Ultra im Test - Hardwareluxx

Das Gigabyte Z690 AORUS Ultra konnte sich im Test bis auf die zu lange POST-Dauer überzeugen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Viel Ausstattung für Alder-Lake: Gigabyte Z690 AORUS Master im Test - Hardwareluxx

Als erstes LGA1700-Mainboard haben wir Gigabytes Z690 AORUS Master aus der Oberklasse auf Herz und Nieren geprüft.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG B760 TOMAHAWK WIFI im Test: Hochpreisige Mainstream-Platine mit Abstrichen - Hardwareluxx

Wir haben das MSI MAG B760 TOMAHAWK WIFI mit Intels B760-Chipsatz für den Mainstream getestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG Z690 TORPEDO im Test: Solider Gaming-Einstieg - Hardwareluxx

Wir haben das MSI MAG Z690 TORPEDO unter die Lupe genommen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Inklusive WLAN und Bluetooth: MSI MAG Z690 TOMAHAWK WIFI im Kurztest - Hardwareluxx

Das MSI MAG Z690 TOMAHAWK WIFI ist ein MAG Z690 TORPEDO inklusive WLAN, Bluetooth und bringt für alle vier M.2-Anschlüsse einen Kühler mit.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MPG Z690 CARBON WIFI im Test - Der große Wurf? - Hardwareluxx

Nun haben wir auch das MSI MPG Z690 CARBON WIFI in einem Test untersucht.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MEG Z690 UNIFY im Test: Schwarzes Brett ohne 10-GBit/s-LAN - Hardwareluxx

MSIs MEG Z690 UNIFY hat sich als leistungsstarkes, dunkles Overclocking-Brett für Intels Alder-Lake-S-Prozessoren herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mit Thunderbolt, aber ohne 10-GBit/s-LAN: MSI MEG Z690 ACE im Test - Hardwareluxx

Im Test hat sich das MSI MEG Z690 ACE als hochwertige Oberklasse-Platine mit einigen Einschränkungen herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Exot mit solider Ausstattung: Das NZXT N7 Z690 im Test - Hardwareluxx

Auch für Alder-Lake-S bietet NZXT zwei LGA1700-Mainboards an. Das große Modell, N7 Z690, haben wir uns in einem Test näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
1) Skatterbencher
skatterbencher.com

Alder Lake Overclocking: What's New - SkatterBencher

Alder Lake is finally here and just like with every new generation, a new CPU means new overclocking features.
skatterbencher.com skatterbencher.com
2) ASUS ROG

ROG Z690 Overclocking Info[6815].pdf

drive.google.com drive.google.com
3) ASUS ROG Maximus Z690 Hero @ Jagat Review
oc.jagatreview.com

Overclocking Core i9-12900K di ASUS ROG Maximus Z690 HERO (feat. ROG AI OC) • Jagat OC

Overclocking merupakan salah satu hal yang menjadi highlight peluncuran prosesor Intel Core 12th Gen 'Alder Lake', ini terjadi karena prosesor Alder Lake yang
oc.jagatreview.com oc.jagatreview.com
WWW Launch Coverage - Part 1: The CPU Reviews

WWW Launch Coverage - Part 2: The MB Reviews

Work In Progress. Ergänzungen und Korrekturen bitte nur mit Quellenangabe.​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hier hat doch sicher der ein oder andere auch ein ROG Maximus Z690 gekauft. Kann mir jemand von euch sagen, wie man an die beworbene 1-Jahres Lizenz von AIDA64 kommt?
Ich hab alles auf den Kopf gestellt, ich wüsste nicht wo/wie. Vieleicht sehe ich ja den Wald vor lauter Bäumen nicht aber vieleicht kann mir jemand freundlicherweise auf die Sprünge helfen.
Vielen Dank.

Termi schrieb:
Hier hat doch sicher der ein oder andere auch ein ROG Maximus Z690 gekauft. Kann mir jemand von euch sagen, wie man an die beworbene 1-Jahres Lizenz von AIDA64 kommt?
Ich hab alles auf den Kopf gestellt, ich wüsste nicht wo/wie. Vieleicht sehe ich ja den Wald vor lauter Bäumen nicht aber vieleicht kann mir jemand freundlicherweise auf die Sprünge helfen.
Vielen Dank.
Zum Vergrößern anklicken....
Müsste über Armoury Crate laufen.

Hi Leute, mein z690 Rog Formula zeigt sehr oft den debug code 00 nach dem Post statt A0, 12900k, corsair platinum 6200 mhz cl36. Habt ihr das auch hin und wieder? Was kann das für ein indiz sein?

Das "00" bedeutet meist "CPU Initialization Error".

Ungleichmässiger Sitz des Kühlers, eventuell eines der Kontaktpads verschmutzt oder Pin im Sockel steht nicht mehr stramm.

Sporadisches Postcode 00 das von einer Einstellung im UEFI herrührt hatte ich bisher noch nie.

Aber @andi0138 kann man dahingehend schon etwas zutrauen. :oops:

Termi schrieb:
Hier hat doch sicher der ein oder andere auch ein ROG Maximus Z690 gekauft. Kann mir jemand von euch sagen, wie man an die beworbene 1-Jahres Lizenz von AIDA64 kommt?
Ich hab alles auf den Kopf gestellt, ich wüsste nicht wo/wie. Vieleicht sehe ich ja den Wald vor lauter Bäumen nicht aber vieleicht kann mir jemand freundlicherweise auf die Sprünge helfen.
Vielen Dank.
Zum Vergrößern anklicken....
Ich hatte zum einen bei meinem Sensopanel einen USB-Stick mit der Lizenz dabei aber es ist auch glaube ich auch über die Armory Crate Software downloadbar.

IronAge schrieb:
Ungleichmässiger Sitz des Kühlers, eventuell eines der Kontaktpads verschmutzt oder Pin im Sockel steht nicht mehr stramm.

Sporadisches Postcode 00 das von einer Einstellung im UEFI herrührt hatte ich bisher noch nie.

Aber @andi0138 kann man dahingehend schon etwas zutrauen. :oops:
Zum Vergrößern anklicken....
Ich hatte das Problem auch bereits auf meinem z690 Hero, hab dann auf das z690 formula gewechselt und dort besteht es weiterhin, komisch ist halt dass der Pc normal bootet und im Windows auch alles normal läuft auch wenn 00 steht. Ich wüsste nicht wie man eine aio falsch montieren sollte, der Druck ist dort ja durch die schrauben vorgegeben. Wodurch kann sich denn ein Pin verschieben wenn ich nicht direkt draufgreife?

Komisch ist halt auch dass es nicht immer mit 00 bootet sondern manchmal mit A0 und manchmal mit 00
Beitrag automatisch zusammengeführt:

IronAge schrieb:
00 ist halt eigentlich CPU, gibt es denn auffällige Temperatur-Differenzen auf den Cores unter Last ?
Zum Vergrößern anklicken....

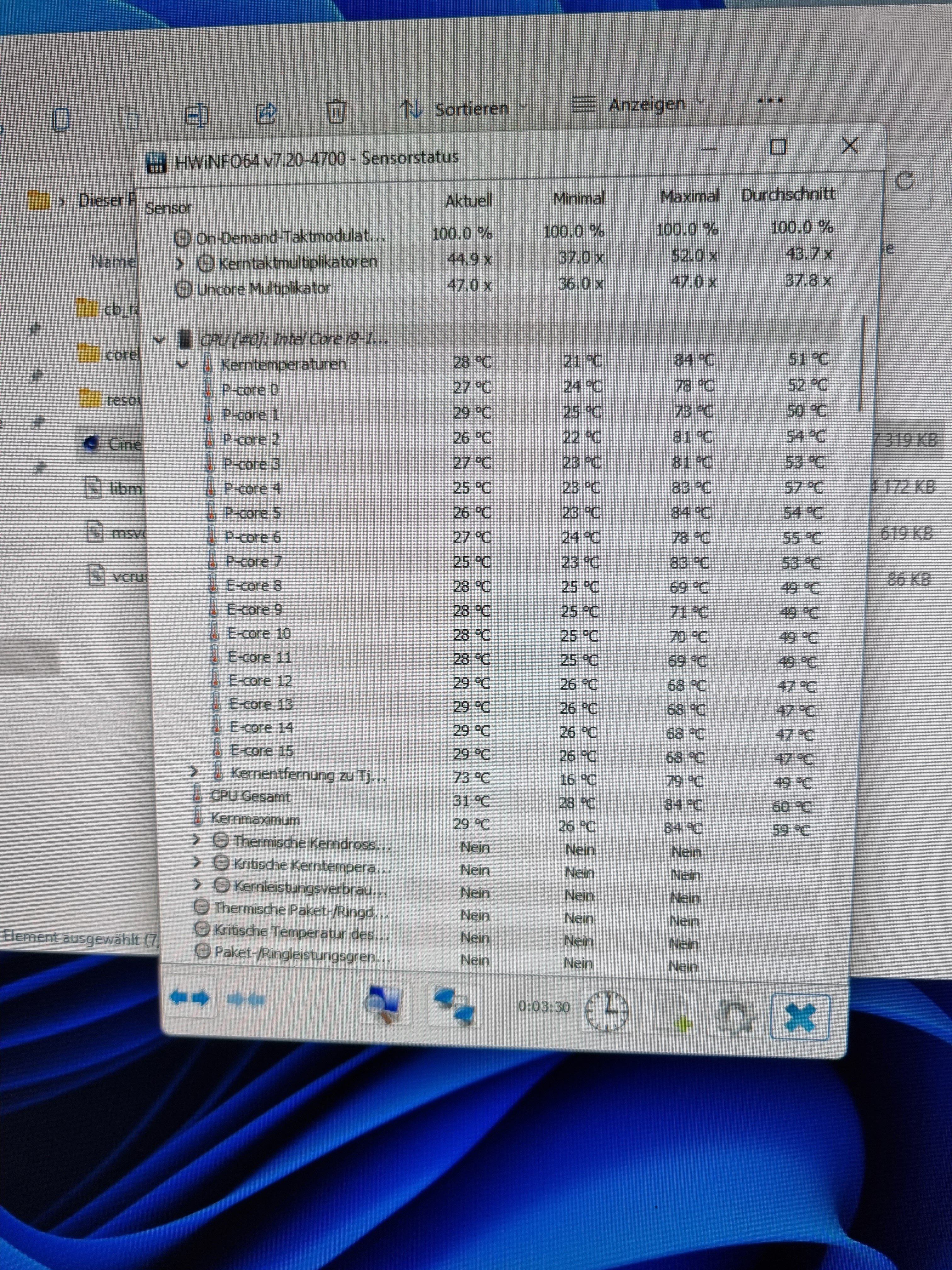

Hier nach ein paar Cinebench R23 Runs. Irgendwas auffälliges dabei?


Anhänge

  • 20220320_002954.jpg
    3,5 MB · Aufrufe: 62
Zuletzt bearbeitet:
www.hardwareluxx.de

MSI MAG Z690 TORPEDO im Test: Solider Gaming-Einstieg - Hardwareluxx

Wir haben das MSI MAG Z690 TORPEDO unter die Lupe genommen.
www.hardwareluxx.de www.hardwareluxx.de



WWW Reviews

Das war es dann auch mit den Review Updates für den Startbeitrag von der 1st Gen für mich. Mit der 2nd Gen geht es dann weiter, wenn der Thread bis dahin noch lebt.

Zuletzt bearbeitet:
ich sehe zb. bei den Z690 Brettern oben links 2x8pin für die CPU, müssen die beide eingesteckt sein für einen Betrieb, oder reicht auch einer?

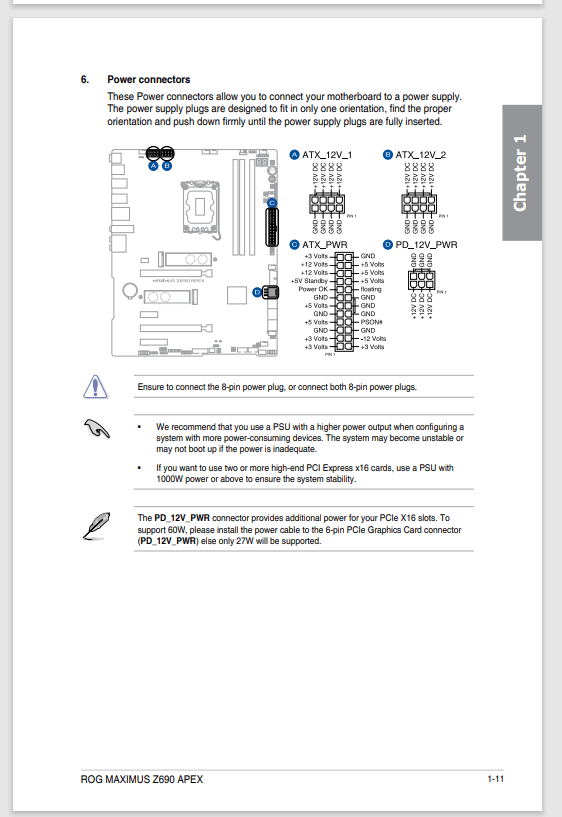

In der Regel ist der zweite optional. Die Info findest du auch im Handbuch deines Mainboards.


Anhänge

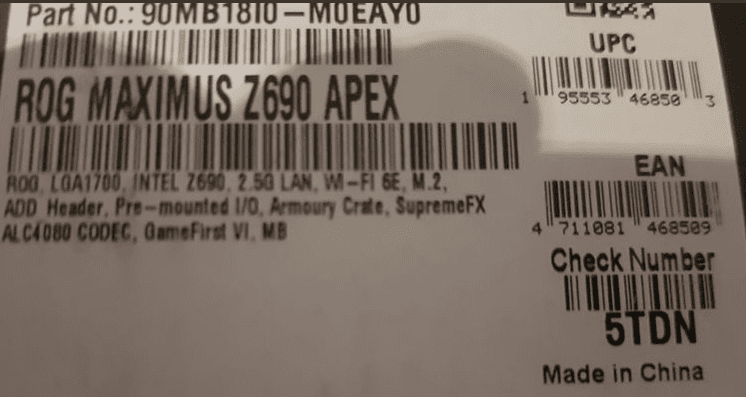

  • apex.PNG
    29,9 KB · Aufrufe: 79

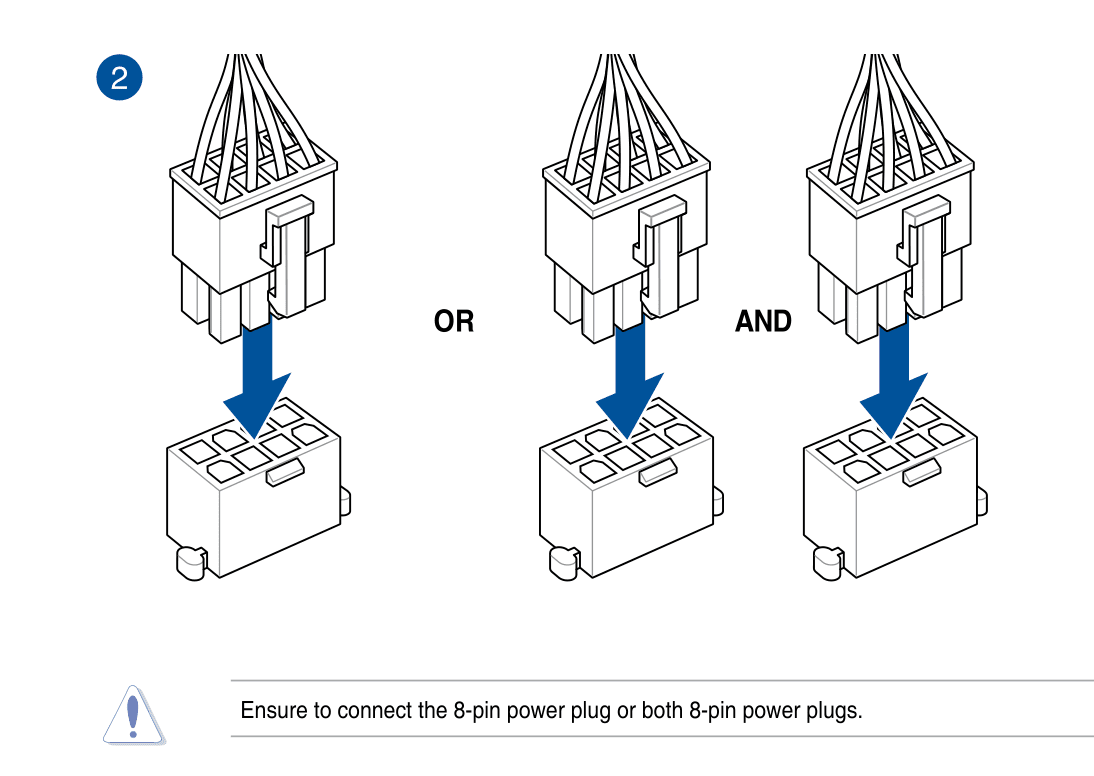

Es reicht ein 8pin und der zweite ist nur für extreme Übertaktung.

@Holzmann Du suchst fast an der richtigen Stelle. Irgendwo bei Inbetriebnahme findest du bestimmt eine Grafik wie diese:


ps: Mein Hero läuft auch mit "nur" 1x EPS12V.

Wazu die Grafik suchen? In seinem Screen Shot steht doch das selbe in grün:

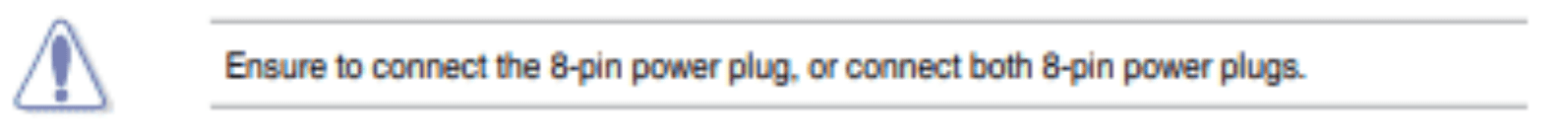

Stellen Sie sicher das der (ja, besser wäre 'ein') 8 Pin Stromanschluß verbunden ist oder das beide 8 Pin Stromanschlüße verbunden sind.

P.S. Das ist bei Pico-PSUs auch immer wieder die Frage, allerdings geht es dort um den 4 Pin Stecker der Pico-PSU der in die 8er-Buchse des MB muss. Ja das geht (auf einer Seite) und ja das passt für die CPU solange die nicht zu Stromhungrig (= High End Modell) ist.
Wenn ich mich recht erinnere waren anfangs 4 Pin-Buchsen auf den MBs, dann 2 * 4 Pins und jetzt 4 * 4 Pins und demnächst braucht es einen 400 V Drehstrom Anschluss :LOL:.

Der Satz war ihm doch offenbar nicht eindeutig genug, sonst hätte er nicht noch mal nachfragen müssen? Manchmal braucht es eben erst ein Bild, damit es "Klick" macht.

Effiziente CPUs kann man immer noch mit PicoPSU betreiben, es soll ja auch welche für diesen Sockel geben...

emissary42 schrieb:
es soll ja auch welche für diesen Sockel geben...
Zum Vergrößern anklicken....
Das hat doch nichts mit dem CPU Sockel zu tun; ich habe gerade eine "0815" 120 W Pico-PSU bei meinem B660 Board verbaut. Die passt für -so ziemlich alle- MBs (außer Thin Mini-ITX) aber halt nur bis max. 120 W Gesamtverbrauch des Systems.
Beitrag automatisch zusammengeführt:

undervolter19 schrieb:
Ist echt irre was heute geht...
Zum Vergrößern anklicken....
Ja, mein neuer 2 Kern Pentium G7400 hat mehr als 1300 CPU Mark Punkte mehr Leistung als mein alter 4 Kern i7 2600K (6872 @ 46 W zu 5490 @ 95 W). :-)
Noch besser: 71 EUR zu ca. 300 EUR.

Zuletzt bearbeitet:
Also muss sagen, hab das Asus Apex nun hier vor mir liegen, ist ja ein Wahnsinns Brett, das Layout mal ganz was anderes, sehr massiv, schwer und diese M.2 Kühler o_O

Zuletzt bearbeitet:
Steht nen Produktionsdatum auf dem weißen Schild?


Anhänge

  • apex.PNG
    74,7 KB · Aufrufe: 92
Wenn dann würde es so aussehen. Darum ging es mir. Also wirst du noch ein altes haben. Dann mal viel Erfolg, vorallem mit neuen dimms und neuer cpu 😅. Woran liegt es nun... imc? Ram? Board? 🤣 Das wird ein Spaß holzi


Mach einfach das neuste Bios drauf, mehr kann man ja nicht machen :censored:

Holzmann schrieb:
Mach einfach das neuste Bios drauf, mehr kann man ja nicht machen :censored:
Zum Vergrößern anklicken....
Teste einfach mal wie hoch beide dimm slots einzeln booten. Kommst du Richtung 7200-7600 sollte alles gut sein.

Drehst dich so bei 6400-6800 kannst du 6000 als daily anpeilen. Alles andere wird dir irgendwann im reboot zerschossen oder Kaltstart.

Morgen baue ich um, dann mal sehen :oops:

Anmelden, um zu antworten.

Ähnliche Themen

HWL News Bot
ASUS ROG Strix Z790-E Gaming WiFi II im Test: Verbesserte Features für hohen Aufpreis
2
Antworten
31
Aufrufe
3K
der_Schmutzige
der_Schmutzige
emissary42
[Sammelthread] Intel LGA1851 Mainboard Laberthread (Z890 / W880 / Q870 / B860 / H810)
34 35 36
Antworten
1K
Aufrufe
45K
WinstonChurchill
WinstonChurchill
mantiz
[Sammelthread] Intel Core Ultra (Arrow-Lake-S) S.1851 OC- und Laberthread
12 13 14
Antworten
408
Aufrufe
17K
Benjamin1990
B
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
