[Sammelthread] Intel LGA1700 Mainboard Laberthread (Z790, H770, B760, Z690, H670, B660, H610)

Intel LGA1700 Mainboard Laberthread

Prozessoren (Preisvergleich)

12th Gen Core: Alder Lake-S
inte_praesentationsfolion_alder_lake-10.jpg inte_praesentationsfolion_alder_lake-09.jpg inte_praesentationsfolion_alder_lake-06.jpg
inte_praesentationsfolion_alder_lake-03.jpg Intel-Alder-Lake-PCIEe.png Intel-Alder-Lake-Memory.png

Launch Date: 4. November 2021

Intel ARK:
ark.intel.com

Products formerly Alder Lake

Products formerly Alder Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
https://en.wikichip.org/wiki/intel/microarchitectures/alder_lake

13th Gen Core: Raptor Lake-S

Intel ARK:
ark.intel.com

Products formerly Raptor Lake

Products formerly Raptor Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
en.wikichip.org

Raptor Lake - Microarchitectures - Intel - WikiChip

Raptor Lake (RPL) is Intel's successor to Alder Lake, an enhanced Intel 7-process based microarchitecture for mainstream workstations, desktops, and mobile devices. The microarchitecture was developed by Intel's R&D center (IDC) in Haifa, Israel.
en.wikichip.org en.wikichip.org
www.hardwareluxx.de

[Sammelthread] - OC Prozessoren Intel Sockel 1700 (Alder Lake-S & Raptor Lake-S)

Was gehört hier rein: Nur Themen über Alder Lake-S CPUs und bzgl. Overclocking dieser Diskussionen/Gespräche rund um das Thema OC, wie z.B. welcher RAM sehr übertaktungsfreudig ist, welches Board die besten Ergebnisse e erreicht, Verbrauchswerte von übertaktete Systeme, Kühlung, das richtige...
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

[Sammelthread] - Raptor Lake OC Ergebnisse

Sammelthread fuer OC Ergebnissen von Raptor Lake CPUs der Modelle 13900K(F,S), 13700K(F), 13600K(F) Werde hier in Zukunft die Top-5 jedes CPU's im Thread listen und updaten. Link zum Google Sheet Top-5 13900K/F/S User P-Core Mhz E-Core Mhz Vcore (Bios) Cooling Motherboard @maltew 5900...
www.hardwareluxx.de www.hardwareluxx.de

Sockel & CPU-Kühlung
Intel LGA1700 vs LGA1200.jpg

Technische Details aus dem Intel Datenblatt (Quelle: THG)

IHS to MB Height (Z-Stack, validated range)6.529 – 7,532 mm
Thermal Solution Hole Pattern78 x 78 mm
Socket Seating Plane Height2.7 mm
Maximum Thermal Solution Center of Gravity Height from IHS25.4 mm
Static Total Compressive Minimum534N (120 lbf), Beginning of Life 356 N (80 lbf)
End of life maximum1068 N (240 lbf)
Socket Loading80-240 lbf
Dynamic Compressive Maximum489.5 N (110 lbf)
Maximum Thermal Solution Mass950 gram

Durch den geänderten Lochabstand von 78mm werden Kühler benötigt, welche explizit kompatibel mit LGA1700 sind.

1) Luftkühler:

Luftkühlung CPU-Kühler mit Sockel: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Luftkühlung CPU-Kühler mit Sockel: 1700
geizhals.de geizhals.de
2) Wasserkühlungen (AIO):

Wasserkühlung Komplettsets mit CPU: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Wasserkühlung Komplettsets mit CPU: 1700
geizhals.de geizhals.de

Diverse Hersteller haben auch bereits Umrüst-Kits angekündigt:

Kühllösungen für Intel Alder Lake (LGA1700) im Überblick (Update) - Hardwareluxx

Wir stellen kompatible Kühllösungen für Intel Alder Lake (LGA1700) im Überblick vor.
www.hardwareluxx.de www.hardwareluxx.de

Chipsätze

Mainboards (Preisvergleich)

ASRock (600 Series Upgrade Micropage | Preisvergleich )

ASUS (600 Series Micropage | 700 Series Micropage | Cash-Back | Preisvergleich | ASUS ROG OC Guide )
www.hardwareluxx.de

[Sammelthread] - ASUS ROG Maximus Z690 Hero (LGA1700)

[Sammelthread] ASUS ROG Maximus Z690 Hero (LGA1700) Produktseite | Support Downloads | Handbuch (PDF) | Preisvergleich Spezifikationen BIOS Offizielle Releases 2204 (2022/12/09) 2103 (2022/10/19) 2004 (2022/09/16 - Improve system performance, Update ME version to 16.1.25.1885v2) 1720...
www.hardwareluxx.de www.hardwareluxx.de
Spezifikationen aller Modelle im Überblick:

Biostar (Press Release & Product Links | Preisvergleich)

EVGA (Z690 Micropage | Z790 Micropage | Preisvergleich)

EVGA Z690-dark.jpg EVGA Z690-classified.jpg EVGA Z790 DARK 121-RL-E799-KR_XL_3.jpg EVGA Z790 CLASSIFIED 121-RL-E798-KR_XL_3.jpg

Gigabyte (Z690 Micropage | Z790 Micropage | Preisvergleich)

MSI (600 Series Micropage | 700 Series Micropage | Early Bird Aktion | Preisvergleich)
​

Hardwareluxx Tests, WWW Reviews & Links

www.hardwareluxx.de

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test - Hardwareluxx

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks - Hardwareluxx

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test - Hardwareluxx

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i5-13500 und Core i3-13100F im Test: Einmal

Einmal
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test - Hardwareluxx

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test - Hardwareluxx

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

K wie Mittelklasse: Intel Core i7-12700K im Test - Hardwareluxx

K wie Mittelklasse: Intel Core i7-12700K im Test
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen - Hardwareluxx

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Test: Effizienz von Alder Lake in Spielen im Vergleich - Hardwareluxx

Test: Effizienz von Alder Lake in Spielen im Vergleich.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

ASRock H670 PG Riptide im Test - günstig und gut? - Hardwareluxx

In einem Test haben wir ASRocks H670 PG Riptide angeschaut und es durchgetestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Es muss nicht immer High-End sein: ASUS TUF Gaming B660M-Plus (WiFi) D4 im Test - Hardwareluxx

ASUS' TUF Gaming B660M-Plus (WiFi) D4 haben sich im Test als solide Bretter für günstigere Builds ohne große Ansprüche herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Dank BCLK-OC eine absolute Empfehlung: ASUS ROG Strix B660-G Gaming WiFi im Test - Hardwareluxx

Dank des BCLK-OC-Features ist das ASUS ROG Strix B660-G Gaming WiFi eine sehr interessante Platine. Wir haben sie uns näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mittelklasse-Board mit DDR4: ASUS ROG Strix Z690-A Gaming WiFi D4 im Test - Hardwareluxx

Das ASUS ROG Strix Z690-A Gaming WiFi D4 ist ein guter Unterbau mit DDR4-Unterstützung, das jedoch auch mögliche Einschränkungen mit sich bringt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Abschied von den römischen Zahlen: ASUS ROG Maximus Z690 Hero im Test - Hardwareluxx

Das ASUS ROG Maximus Z690 Hero ist eine gut ausgestattete Platine für Intels Alder-Lake-S-Prozessoren inklusive Thunderbolt 4
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Solider LGA1700-Unterbau mit langem Startatem: Das Gigabyte Z690 AORUS Ultra im Test - Hardwareluxx

Das Gigabyte Z690 AORUS Ultra konnte sich im Test bis auf die zu lange POST-Dauer überzeugen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Viel Ausstattung für Alder-Lake: Gigabyte Z690 AORUS Master im Test - Hardwareluxx

Als erstes LGA1700-Mainboard haben wir Gigabytes Z690 AORUS Master aus der Oberklasse auf Herz und Nieren geprüft.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG B760 TOMAHAWK WIFI im Test: Hochpreisige Mainstream-Platine mit Abstrichen - Hardwareluxx

Wir haben das MSI MAG B760 TOMAHAWK WIFI mit Intels B760-Chipsatz für den Mainstream getestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG Z690 TORPEDO im Test: Solider Gaming-Einstieg - Hardwareluxx

Wir haben das MSI MAG Z690 TORPEDO unter die Lupe genommen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Inklusive WLAN und Bluetooth: MSI MAG Z690 TOMAHAWK WIFI im Kurztest - Hardwareluxx

Das MSI MAG Z690 TOMAHAWK WIFI ist ein MAG Z690 TORPEDO inklusive WLAN, Bluetooth und bringt für alle vier M.2-Anschlüsse einen Kühler mit.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MPG Z690 CARBON WIFI im Test - Der große Wurf? - Hardwareluxx

Nun haben wir auch das MSI MPG Z690 CARBON WIFI in einem Test untersucht.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MEG Z690 UNIFY im Test: Schwarzes Brett ohne 10-GBit/s-LAN - Hardwareluxx

MSIs MEG Z690 UNIFY hat sich als leistungsstarkes, dunkles Overclocking-Brett für Intels Alder-Lake-S-Prozessoren herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mit Thunderbolt, aber ohne 10-GBit/s-LAN: MSI MEG Z690 ACE im Test - Hardwareluxx

Im Test hat sich das MSI MEG Z690 ACE als hochwertige Oberklasse-Platine mit einigen Einschränkungen herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Exot mit solider Ausstattung: Das NZXT N7 Z690 im Test - Hardwareluxx

Auch für Alder-Lake-S bietet NZXT zwei LGA1700-Mainboards an. Das große Modell, N7 Z690, haben wir uns in einem Test näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
1) Skatterbencher
skatterbencher.com

Alder Lake Overclocking: What's New - SkatterBencher

Alder Lake is finally here and just like with every new generation, a new CPU means new overclocking features.
skatterbencher.com skatterbencher.com
2) ASUS ROG

ROG Z690 Overclocking Info[6815].pdf

drive.google.com drive.google.com
3) ASUS ROG Maximus Z690 Hero @ Jagat Review
oc.jagatreview.com

Overclocking Core i9-12900K di ASUS ROG Maximus Z690 HERO (feat. ROG AI OC) • Jagat OC

Overclocking merupakan salah satu hal yang menjadi highlight peluncuran prosesor Intel Core 12th Gen 'Alder Lake', ini terjadi karena prosesor Alder Lake yang
oc.jagatreview.com oc.jagatreview.com
WWW Launch Coverage - Part 1: The CPU Reviews

WWW Launch Coverage - Part 2: The MB Reviews

Work In Progress. Ergänzungen und Korrekturen bitte nur mit Quellenangabe.​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wo würdet ihr denn die m.2. 4.0 ssd einstecken, in den Slot unter der CPU oder in den Dimm Slot Adapter?

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Meine ist unter der CPU da der am schnellsten ist.

snakeeyes schrieb:

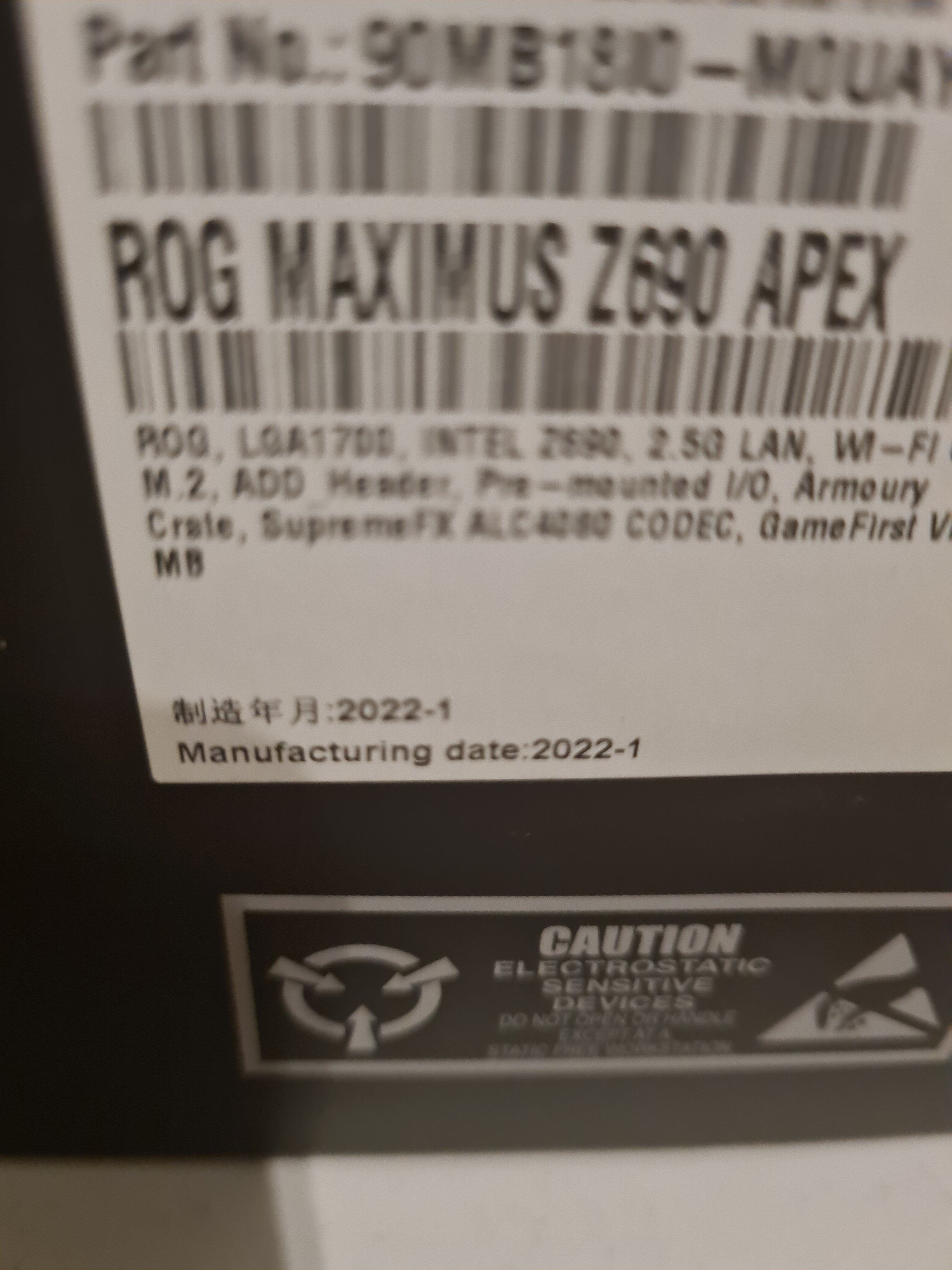

Wenn dann würde es so aussehen. Darum ging es mir. Also wirst du noch ein altes haben. Dann mal viel Erfolg, vorallem mit neuen dimms und neuer cpu 😅. Woran liegt es nun... imc? Ram? Board? 🤣 Das wird ein Spaß holzi

Anhang anzeigen 741694
Zum Vergrößern anklicken....

Mich würde schon mal interessieren wo genau jetzt der Unterschied zu den alten Batches ist, denn Asus muss ja was geändert haben, wenn die neuen Batches durchgehend besser gehen.

Nozomu schrieb:
Meine ist unter der CPU da der am schnellsten ist.
Zum Vergrößern anklicken....
Ist bei den Z690 eigentlich egal ob man eine PCIe4.0 SSD auf den obersten von der CPU zu Verfügung gestellten M.2 Slot sockelt oder andere darunter die dann vom Chipset supported werden.
Hauptsache der Slot stellt minimum die Bandbreite zu Verfügung welche die SSD unterstützt und Z690 hat eh immer mehrere PCIe4.0 M.2 Slots.

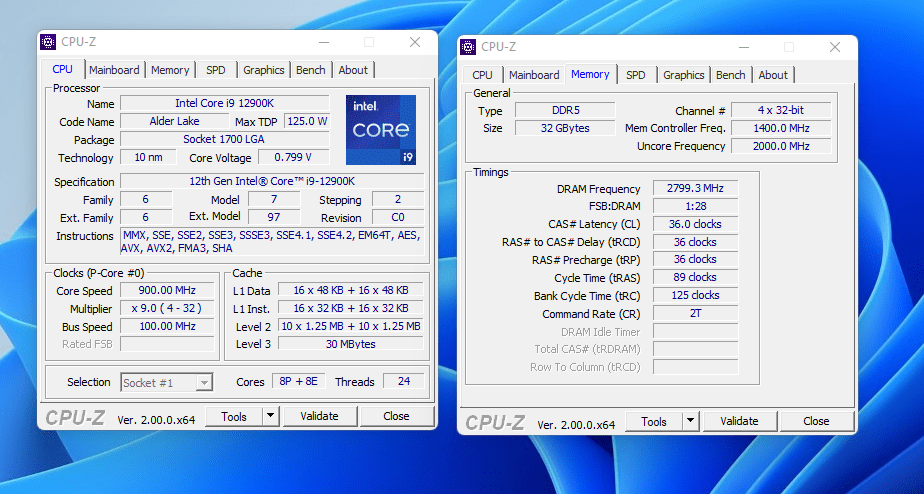

So hab alles zusammen gesteckt und hat erstmal alles ohne Probleme gebootet auf XMP2


Anhänge

  • apex.png
    72,9 KB · Aufrufe: 127
Der Multiplier von CPU-Z schaut komisch aus. Wird da nur Basistakt der P-Cores als Maximum abgegriffen?

Booten 😅. Gz zu diesem wahnsinns Erfolg🤣.

Lad dir mal karhu und tm5 yumusv3 und jag das 20cycle durch.

Zuletzt bearbeitet:
Spieluhr schrieb:
Der Multiplier von CPU-Z schaut komisch aus. Wird da nur Basistakt der P-Cores als Maximum abgegriffen?
Zum Vergrößern anklicken....

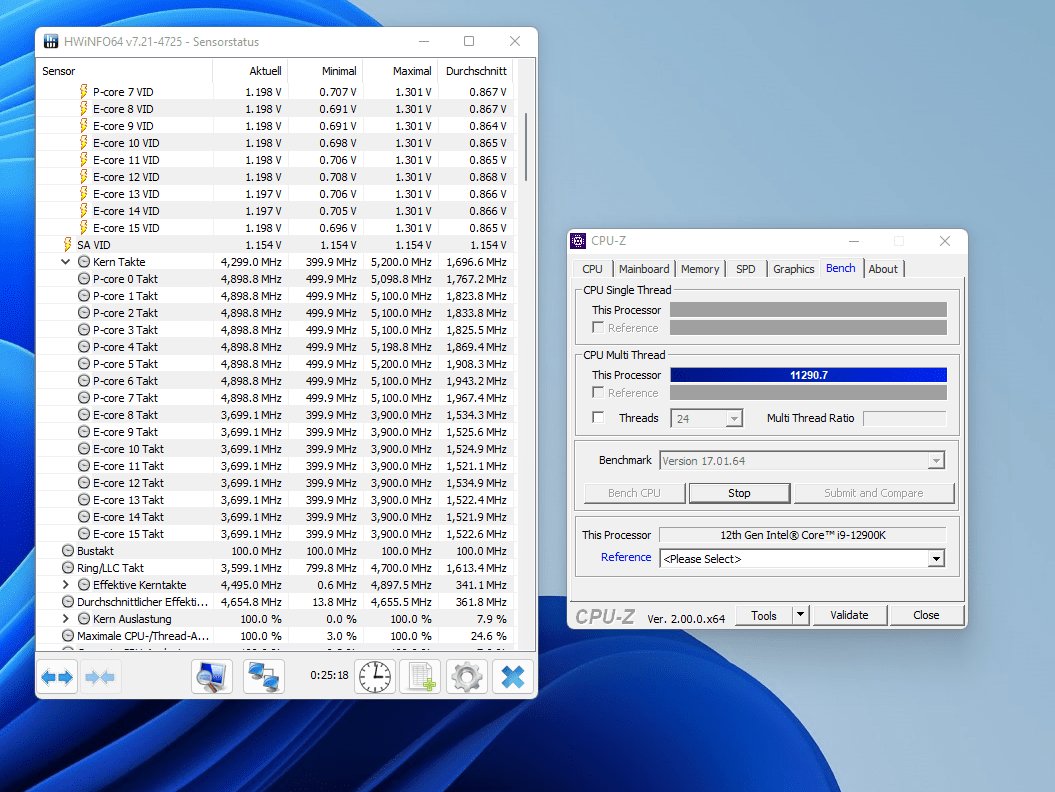

Unter Last werden diese Taktraten ausgelesen:


Hab wie gesagt nur xmp2 aktiviert?


Anhänge

  • last.png
    118 KB · Aufrufe: 72
Die grundsätzliche Stabilität mit XMP ausgiebig testen ist nicht verkehrt, vor allem wenn du das System produktiv einsetzen oder noch OC'en willst. TM3 und die genannte v3 Config findest du im Speichertestprogramme Sticky.

Edit: Der Referenzwert für den 12900K in CPU-Z sind 11440, wenn ich mich recht erinnere. Kannst du auch direkt einblenden.

Moin,
welches mini Itx Board kann man für einen 12700k , 32GB DDR4 Trident Z und eine 3090 empfehlen?
2 NVME M.2 SSDs müssen Platz haben. Und möglichst viele USB Anschlüsse - das ist aber optional.

Übertakten oder sowas möchte ich nicht.

Soll in ein NR200P Max.

Beste Grüße

Minga

@Minga bua
Es gibt zur Zeit nur ein Mini-ITX 1700er DDR4 Board was MIR bezüglich Ausstattung 100 % gefällt und nicht die 250 EUR Marke übertritt, das GIGABYTE B660I AORUS Pro DDR4. Das hat aber nur einen 2280 M.2 Slot.
Gekauft habe ich mir allerdings das Biostar Racing B660GTN, weil ich brauche weder USB-C noch WiFi an meinem HTPC, beides fehlt dem ca. 170 EUR MB. (WiFi kann man nachrüsten.) Das Board hat zwei 2280 M.2 Slots.
Die diversen ASRoock MBs würde ich an Deiner Stelle nicht kaufen, da ein 12700K die Spannungswandler rund um den CPU Sockel sicher soweit belastet, das es ohne Kühlkörper zu Leistungeinbußen kommen wird.

Also was beim Apex nervig ist, die ultra langen post screen Zeiten und oft wird dabei der Weg ins Bios (press del) verschluckt.

War das immer schon so bei dem Brett oder ist das irgendeine Einstellungssache?
Beitrag automatisch zusammengeführt:

emissary42 schrieb:
Edit: Der Referenzwert für den 12900K in CPU-Z sind 11440, wenn ich mich recht erinnere. Kannst du auch direkt einblenden.
Zum Vergrößern anklicken....

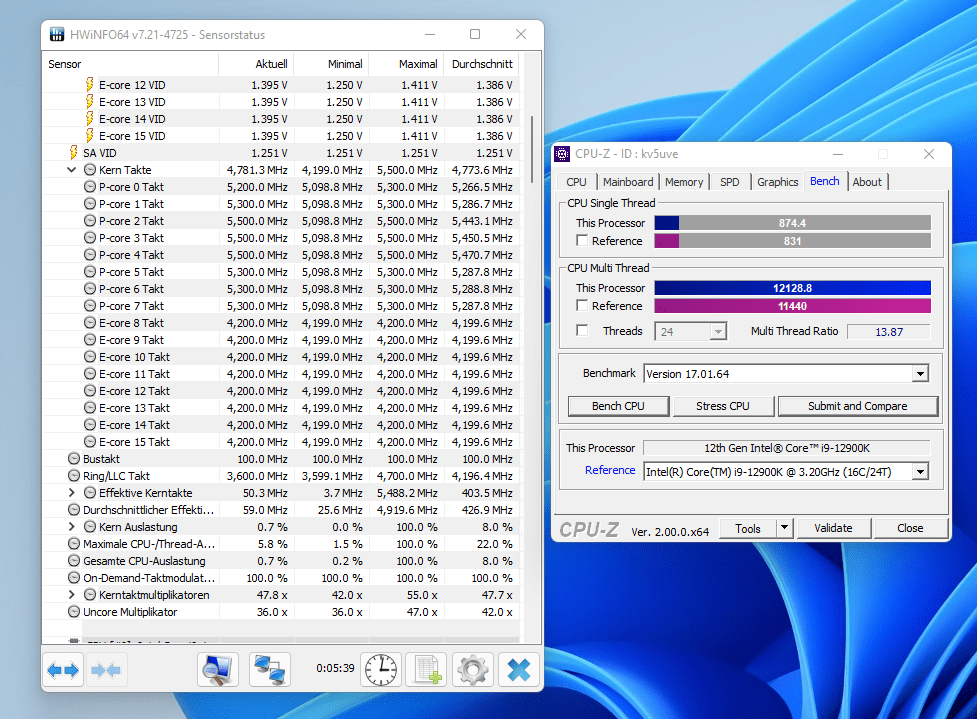

Sieht doch ganz gut aus, einzelne Kerne sogar auf 5.5GHZ:


Anhänge

  • cpuz.png
    107,3 KB · Aufrufe: 101
Zuletzt bearbeitet:
snakeeyes schrieb:
Ich gehe fast davon aus. Keine Ahnung warum die sonst aufeinmal das Datum so offen drauf pressen.
Zum Vergrößern anklicken....
Das war auch irgendwie meine Denke, man wird sicher nicht einfach mal so auf die Idee kommen, "Och, lass uns doch mal das Herstellungsdatum aufs Label drucken", ohne irgendetwas anderes verändert zu haben.
Auf dem Board laufen vom Anfang bis jetzt G.Skill 5600 (F5-5600U3636C16GX2-RS5K) im XMP1 und hatten bislang keine Auffälligkeiten.
Ich frage mich in dem Zusammenhang ob das dann nicht ein wenig gewagt ist, als kompatiblen Speicher z.B. G.Skill 6800 (F5-6800U4040G16GX2-TZ5S) anzugeben. Hat den eigentlich irgendjemand auf Erden schon mal zu Gesicht bekommen?
bscool schrieb:
I think to really know if the MB is good is you have to test it. Not all 2021 Apex MB are bad. I have seen guy running 6933 on 2021 Apex also.
Zum Vergrößern anklicken....
Of course, the obvious thing to do is to find out for yourself by testing.
I only have a certain handycap here, as I have no idea about RAM-OC. Sure, I still get an X.M. profile loaded, but all the manual settings are still rather unknown to me.
And at over 50, the learning curve is no longer as steep as at 25 :). Now I've read at Igors-Lab that you can destroy your entire Windows with incorrect timings. Since I only have the one productive system, I have to install a "test Windows" on another SSD first. Well, be that as it may. I can't avoid really reading up on the subject. Now I'm looking for a source of knowledge in German, as my English isn't the best either.

Zuletzt bearbeitet:
@Termi Easy way to test is 1 stick at a time. If slot 1 wont do XMP and slot 2 can it is bad MB.

Also bios has built in memtest so no need for Windows although the test is not the most useful but better than nothing.

Hi, habe ein ASUS TUF Gaming Z690-Plus D4 Wifi mit Bios 0807 und eine Frage zur Lüftersteuerung.

Wenn ich den Rechner boote dann laufen alle Lüfter so lange auf 100% bis das Bios bootet. Ist das bei euch auch so?

Das ist mir erst nicht aufgefallen, da nur der CPU Lüfter (CPU FAN) angeschlossen war aber erst nachdem ich 4 Gehäuselüfter (Noctua + Define 7) angeschlossen hatte - Düsenjet . . .
Ich hab viel probiert: manuelle und auto Einstellungen, Q-Fan Tuning, ignore Speed Limit altes Bios 0213 u. 0707, nur CPU Lüfter dran, keine Änderung, bei jedem Warm- oder Kaltstart laufen die Lüfter auf voller Drehzahl bis zum Bios.

Bin echt ratlos :unsure:

@GudeBubb
Das ist völlig normal und nicht zu verhindern - außer man nimmt Lüfter, die auch bei Maximaldrehzahl leise sind.

Ok danke :)
Hatte auch mit google nichts aussagekräftiges zu dem Thema gefunden, nur alte Threads. Im Handbuch stand auch nix dazu.

Wo ist eigentlich das Review des MSI Z690I (ITX) hin?

Wollte es gerade in Ruhe mal durchlesen, aber da ist nichts mehr.

Alle Reviews sind im Startbeitrag gesammelt, sowohl die von Hardwareluxx als auch die aus dem Web (im Spoiler).

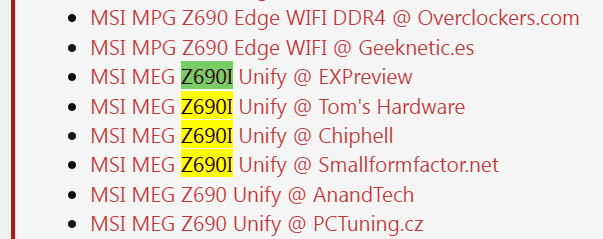

MSI Z690I Reviews.png

Der Test wurde versehentlich zusammen mit dem Test zum TORPEDO mit veröffentlicht. Der Z690I UNIFY Test wird demnächst wieder online gehen. ;)

Anmelden, um zu antworten.

Ähnliche Themen

HWL News Bot
ASUS ROG Strix Z790-E Gaming WiFi II im Test: Verbesserte Features für hohen Aufpreis
2
Antworten
31
Aufrufe
3K
der_Schmutzige
der_Schmutzige
emissary42
[Sammelthread] Intel LGA1851 Mainboard Laberthread (Z890 / W880 / Q870 / B860 / H810)
42 43 44
Antworten
1K
Aufrufe
62K
Ratatöskr
R
mantiz
[Sammelthread] Intel Core Ultra (Arrow-Lake-S) S.1851 OC- und Laberthread
14 15 16
Antworten
457
Aufrufe
25K
mitcharts
mitcharts
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
