[Sammelthread] Intel LGA1700 Mainboard Laberthread (Z790, H770, B760, Z690, H670, B660, H610)

Intel LGA1700 Mainboard Laberthread

Prozessoren (Preisvergleich)

12th Gen Core: Alder Lake-S
inte_praesentationsfolion_alder_lake-10.jpg inte_praesentationsfolion_alder_lake-09.jpg inte_praesentationsfolion_alder_lake-06.jpg
inte_praesentationsfolion_alder_lake-03.jpg Intel-Alder-Lake-PCIEe.png Intel-Alder-Lake-Memory.png

Launch Date: 4. November 2021

Intel ARK:
ark.intel.com

Products formerly Alder Lake

Products formerly Alder Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
https://en.wikichip.org/wiki/intel/microarchitectures/alder_lake

13th Gen Core: Raptor Lake-S

Intel ARK:
ark.intel.com

Products formerly Raptor Lake

Products formerly Raptor Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
en.wikichip.org

Raptor Lake - Microarchitectures - Intel - WikiChip

Raptor Lake (RPL) is Intel's successor to Alder Lake, an enhanced Intel 7-process based microarchitecture for mainstream workstations, desktops, and mobile devices. The microarchitecture was developed by Intel's R&D center (IDC) in Haifa, Israel.
en.wikichip.org en.wikichip.org
www.hardwareluxx.de

[Sammelthread] - OC Prozessoren Intel Sockel 1700 (Alder Lake-S & Raptor Lake-S)

Was gehört hier rein: Nur Themen über Alder Lake-S CPUs und bzgl. Overclocking dieser Diskussionen/Gespräche rund um das Thema OC, wie z.B. welcher RAM sehr übertaktungsfreudig ist, welches Board die besten Ergebnisse e erreicht, Verbrauchswerte von übertaktete Systeme, Kühlung, das richtige...
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

[Sammelthread] - Raptor Lake OC Ergebnisse

Sammelthread fuer OC Ergebnissen von Raptor Lake CPUs der Modelle 13900K(F,S), 13700K(F), 13600K(F) Werde hier in Zukunft die Top-5 jedes CPU's im Thread listen und updaten. Link zum Google Sheet Top-5 13900K/F/S User P-Core Mhz E-Core Mhz Vcore (Bios) Cooling Motherboard @maltew 5900...
www.hardwareluxx.de www.hardwareluxx.de

Sockel & CPU-Kühlung
Intel LGA1700 vs LGA1200.jpg

Technische Details aus dem Intel Datenblatt (Quelle: THG)

IHS to MB Height (Z-Stack, validated range)6.529 – 7,532 mm
Thermal Solution Hole Pattern78 x 78 mm
Socket Seating Plane Height2.7 mm
Maximum Thermal Solution Center of Gravity Height from IHS25.4 mm
Static Total Compressive Minimum534N (120 lbf), Beginning of Life 356 N (80 lbf)
End of life maximum1068 N (240 lbf)
Socket Loading80-240 lbf
Dynamic Compressive Maximum489.5 N (110 lbf)
Maximum Thermal Solution Mass950 gram

Durch den geänderten Lochabstand von 78mm werden Kühler benötigt, welche explizit kompatibel mit LGA1700 sind.

1) Luftkühler:

Luftkühlung CPU-Kühler mit Sockel: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Luftkühlung CPU-Kühler mit Sockel: 1700
geizhals.de geizhals.de
2) Wasserkühlungen (AIO):

Wasserkühlung Komplettsets mit CPU: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Wasserkühlung Komplettsets mit CPU: 1700
geizhals.de geizhals.de

Diverse Hersteller haben auch bereits Umrüst-Kits angekündigt:

Kühllösungen für Intel Alder Lake (LGA1700) im Überblick (Update) - Hardwareluxx

Wir stellen kompatible Kühllösungen für Intel Alder Lake (LGA1700) im Überblick vor.
www.hardwareluxx.de www.hardwareluxx.de

Chipsätze

Mainboards (Preisvergleich)

ASRock (600 Series Upgrade Micropage | Preisvergleich )

ASUS (600 Series Micropage | 700 Series Micropage | Cash-Back | Preisvergleich | ASUS ROG OC Guide )
www.hardwareluxx.de

[Sammelthread] - ASUS ROG Maximus Z690 Hero (LGA1700)

[Sammelthread] ASUS ROG Maximus Z690 Hero (LGA1700) Produktseite | Support Downloads | Handbuch (PDF) | Preisvergleich Spezifikationen BIOS Offizielle Releases 2204 (2022/12/09) 2103 (2022/10/19) 2004 (2022/09/16 - Improve system performance, Update ME version to 16.1.25.1885v2) 1720...
www.hardwareluxx.de www.hardwareluxx.de
Spezifikationen aller Modelle im Überblick:

Biostar (Press Release & Product Links | Preisvergleich)

EVGA (Z690 Micropage | Z790 Micropage | Preisvergleich)

EVGA Z690-dark.jpg EVGA Z690-classified.jpg EVGA Z790 DARK 121-RL-E799-KR_XL_3.jpg EVGA Z790 CLASSIFIED 121-RL-E798-KR_XL_3.jpg

Gigabyte (Z690 Micropage | Z790 Micropage | Preisvergleich)

MSI (600 Series Micropage | 700 Series Micropage | Early Bird Aktion | Preisvergleich)
​

Hardwareluxx Tests, WWW Reviews & Links

www.hardwareluxx.de

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test - Hardwareluxx

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks - Hardwareluxx

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test - Hardwareluxx

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i5-13500 und Core i3-13100F im Test: Einmal

Einmal
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test - Hardwareluxx

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test - Hardwareluxx

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

K wie Mittelklasse: Intel Core i7-12700K im Test - Hardwareluxx

K wie Mittelklasse: Intel Core i7-12700K im Test
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen - Hardwareluxx

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Test: Effizienz von Alder Lake in Spielen im Vergleich - Hardwareluxx

Test: Effizienz von Alder Lake in Spielen im Vergleich.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

ASRock H670 PG Riptide im Test - günstig und gut? - Hardwareluxx

In einem Test haben wir ASRocks H670 PG Riptide angeschaut und es durchgetestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Es muss nicht immer High-End sein: ASUS TUF Gaming B660M-Plus (WiFi) D4 im Test - Hardwareluxx

ASUS' TUF Gaming B660M-Plus (WiFi) D4 haben sich im Test als solide Bretter für günstigere Builds ohne große Ansprüche herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Dank BCLK-OC eine absolute Empfehlung: ASUS ROG Strix B660-G Gaming WiFi im Test - Hardwareluxx

Dank des BCLK-OC-Features ist das ASUS ROG Strix B660-G Gaming WiFi eine sehr interessante Platine. Wir haben sie uns näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mittelklasse-Board mit DDR4: ASUS ROG Strix Z690-A Gaming WiFi D4 im Test - Hardwareluxx

Das ASUS ROG Strix Z690-A Gaming WiFi D4 ist ein guter Unterbau mit DDR4-Unterstützung, das jedoch auch mögliche Einschränkungen mit sich bringt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Abschied von den römischen Zahlen: ASUS ROG Maximus Z690 Hero im Test - Hardwareluxx

Das ASUS ROG Maximus Z690 Hero ist eine gut ausgestattete Platine für Intels Alder-Lake-S-Prozessoren inklusive Thunderbolt 4
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Solider LGA1700-Unterbau mit langem Startatem: Das Gigabyte Z690 AORUS Ultra im Test - Hardwareluxx

Das Gigabyte Z690 AORUS Ultra konnte sich im Test bis auf die zu lange POST-Dauer überzeugen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Viel Ausstattung für Alder-Lake: Gigabyte Z690 AORUS Master im Test - Hardwareluxx

Als erstes LGA1700-Mainboard haben wir Gigabytes Z690 AORUS Master aus der Oberklasse auf Herz und Nieren geprüft.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG B760 TOMAHAWK WIFI im Test: Hochpreisige Mainstream-Platine mit Abstrichen - Hardwareluxx

Wir haben das MSI MAG B760 TOMAHAWK WIFI mit Intels B760-Chipsatz für den Mainstream getestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG Z690 TORPEDO im Test: Solider Gaming-Einstieg - Hardwareluxx

Wir haben das MSI MAG Z690 TORPEDO unter die Lupe genommen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Inklusive WLAN und Bluetooth: MSI MAG Z690 TOMAHAWK WIFI im Kurztest - Hardwareluxx

Das MSI MAG Z690 TOMAHAWK WIFI ist ein MAG Z690 TORPEDO inklusive WLAN, Bluetooth und bringt für alle vier M.2-Anschlüsse einen Kühler mit.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MPG Z690 CARBON WIFI im Test - Der große Wurf? - Hardwareluxx

Nun haben wir auch das MSI MPG Z690 CARBON WIFI in einem Test untersucht.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MEG Z690 UNIFY im Test: Schwarzes Brett ohne 10-GBit/s-LAN - Hardwareluxx

MSIs MEG Z690 UNIFY hat sich als leistungsstarkes, dunkles Overclocking-Brett für Intels Alder-Lake-S-Prozessoren herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mit Thunderbolt, aber ohne 10-GBit/s-LAN: MSI MEG Z690 ACE im Test - Hardwareluxx

Im Test hat sich das MSI MEG Z690 ACE als hochwertige Oberklasse-Platine mit einigen Einschränkungen herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Exot mit solider Ausstattung: Das NZXT N7 Z690 im Test - Hardwareluxx

Auch für Alder-Lake-S bietet NZXT zwei LGA1700-Mainboards an. Das große Modell, N7 Z690, haben wir uns in einem Test näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
1) Skatterbencher
skatterbencher.com

Alder Lake Overclocking: What's New - SkatterBencher

Alder Lake is finally here and just like with every new generation, a new CPU means new overclocking features.
skatterbencher.com skatterbencher.com
2) ASUS ROG

ROG Z690 Overclocking Info[6815].pdf

drive.google.com drive.google.com
3) ASUS ROG Maximus Z690 Hero @ Jagat Review
oc.jagatreview.com

Overclocking Core i9-12900K di ASUS ROG Maximus Z690 HERO (feat. ROG AI OC) • Jagat OC

Overclocking merupakan salah satu hal yang menjadi highlight peluncuran prosesor Intel Core 12th Gen 'Alder Lake', ini terjadi karena prosesor Alder Lake yang
oc.jagatreview.com oc.jagatreview.com
WWW Launch Coverage - Part 1: The CPU Reviews

WWW Launch Coverage - Part 2: The MB Reviews

Work In Progress. Ergänzungen und Korrekturen bitte nur mit Quellenangabe.​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
p21121970 schrieb:
Die 1,43 wurden ja Auto eingestellt. Da mein Kühler nicht richtig sitzt,konnte ich Cb 23 nicht testen.Das Powerlimit hab ich deswegen auf 120 gestellt.Wird aber trotzdem noch sehr warm.Muss leider bis Weihnachten auf Hilfe bei der Montage Warzen.Was wär denn ein normaler Spannungswert?Der Guide ist leider englisch ich versuche es trotzdem mal zu lesen, danke dafür. Der Rest auf den Screenshots passt?
Zum Vergrößern anklicken....
...das sollte erstmal gefixt werden. Was sagen denn deine p-cores für einen SP (edit)Wert aus?

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Also ich hab bei mir jetzt bei meinem 13700k ein adaptive offset gemacht von - 0.1000. CPU ist unter Last um 10 Grad Kühler und der SVID unter Last jetzt bei 1.191V, bombenstable 5.3 ghz allcore mit offenem Powerlimit. Undervolten lohnt sich extrem

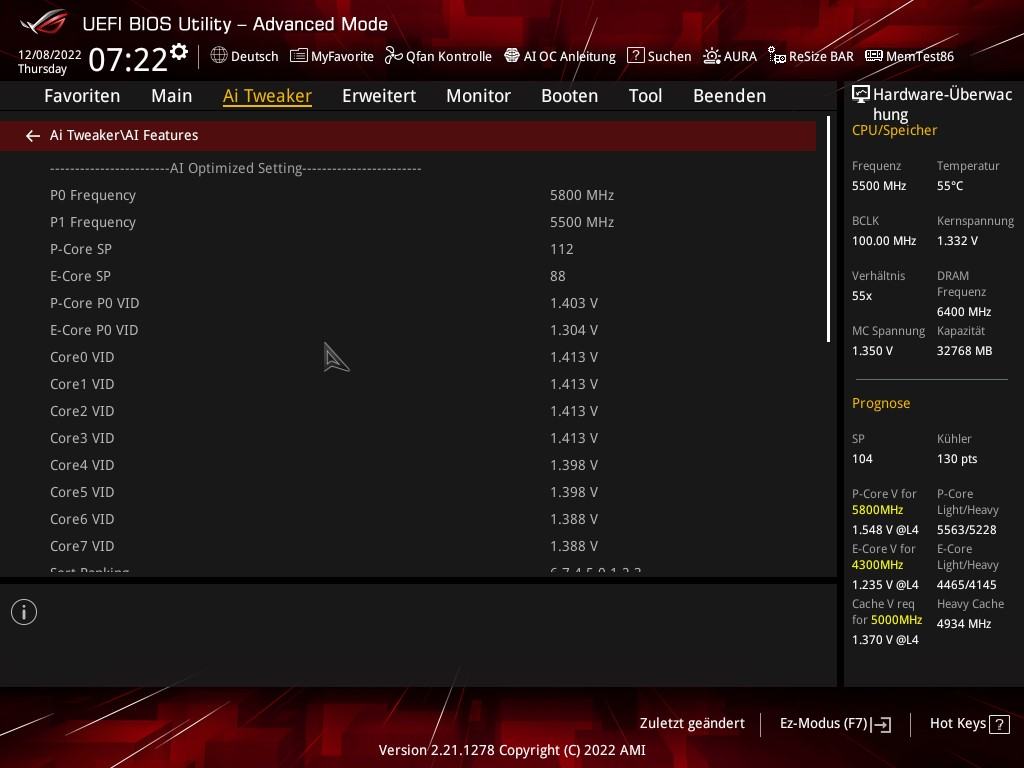

Wo finde ich denn den sp Wert der P cores?
Glaub ich habe es gefunden.


Anhänge

  • 8.12.jpg
    71,3 KB · Aufrufe: 107
Zuletzt bearbeitet:
p21121970 schrieb:
Wo finde ich denn den sp Wert der P cores?
Glaub ich habe es gefunden.
Zum Vergrößern anklicken....

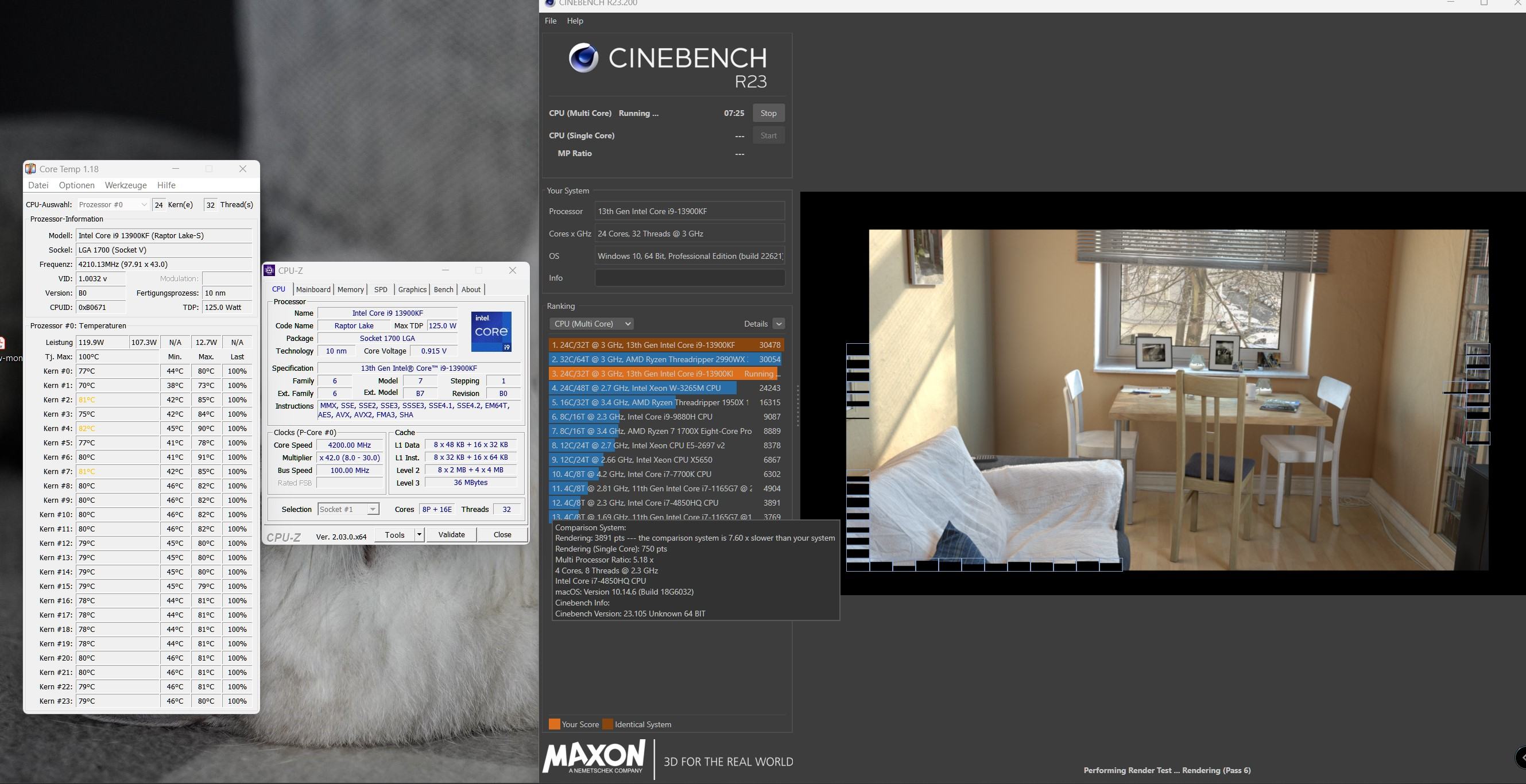

... der sollte mit wesentlich weniger Vcore unter CB23 Last laufen , ich würde schätzen 1,18-1,2 V-core . Meiner macht (Pcore SP 119) 1,146-1,15x , 6 minuten lang CB23 . Ich habe aber eine Wakü mit 2x 360er internen Radiatoren und nur die CPU im Kreislauf.

Edith: Meine Angaben beziehen sich auf 5,6 allcore P ; 4,4 allcore E und 4,8 Ring - also deiner SOLLTE 1,18 bei 5,5 allcore P und 4,3 allcore E- laufen, bei guter Kühlung.

Danke Dir, sobald wir meine Kühlung überarbeitet haben werde ich das mal testen.

Grad getestet, mit 1,333 Vcore startet nicht mal Windows.

Zuletzt bearbeitet:
Was hast du eingestellt, Fixed VCore oder Offset?
Das er mit 1,33 nichtmal Windows bootet ist schon krass.

Wieso schicken bloss so viele ihr z790 Apex zurück.

Weißt du woher? Ist vermutlich das Flitzebogen-Thema!?

Fixed Vcore hatte ich eingestellt.Bin jetzt wieder auf offset . 0.1000. Ich versteh es auch nicht, sollte doch zumindest für Win reichen. :-(
Vielleicht sieht man auf dem Screenshot etwas auffälliges?


Anhänge

  • Überwachung.jpg
    384,2 KB · Aufrufe: 68
Zuletzt bearbeitet:
Ich weiss. Und dennoch schaut man rein was es so gibt.

Naja wenn da wirklich etliche Boards so verbogen sind ist es doch klar das die zurück gehen, bei 800€ oder mehr habe ich einen anderen Qualitätsanspruch.
Mein "billiges" 320€ Gigabyte ist vollkommen grade.

Beavis99 schrieb:
Naja wenn da wirklich etliche Boards so verbogen sind ist es doch klar das die zurück gehen, bei 800€ oder mehr habe ich einen anderen Qualitätsanspruch.
Mein "billiges" 320€ Gigabyte ist vollkommen grade.
Zum Vergrößern anklicken....

Klar, hatte nur erwartet, dass die Retounierer hier im Forum sitzen ;)

Ich hätte ja einfach beim Asus Support nach einer "Straight" Editon gefragt und das MB direkt getauscht.

Sitzen sie ja vielleicht auch ohne sich gemeldet zu haben.;)

Low schrieb:
Ich hätte ja einfach beim Asus Support nach einer "Straight" Editon gefragt und das MB direkt getauscht.
Zum Vergrößern anklicken....

Aus meiner Erfahrung heraus würde ich dir davon abraten dich mit dem Asus Support einzulassen.

Ich habe ein neues Z690 Apex mit DIMM Slot Problemen eingesendet und dafür ein gebrauchtes/zerkratztes und beschädigtes Board im Austausch erhalten.

Seit Wochen streite ich mich jetzt mit dem 2nd Level Support von Asus herum, der mir bisher die Zusendung eines gleichwertigen also vom Zustand her neuen Boards verweigert.

IronAge schrieb:
Aus meiner Erfahrung heraus würde ich dir davon abraten dich mit dem Asus Support einzulassen.

Ich habe ein neues Z690 Apex mit DIMM Slot Problemen eingesendet und dafür ein gebrauchtes/zerkratztes und beschädigtes Board im Austausch erhalten.

Seit Wochen streite ich mich jetzt mit dem 2nd Level Support von Asus herum, der mir bisher die Zusendung eines gleichwertigen also vom Zustand her neuen Boards verweigert.
Zum Vergrößern anklicken....
....echt Arm für die Bude. So wie ich dich kenne hast du aber das Board vor´m Versenden/Abholung voll umfassend abgelichtet ..... :d

Neon Knights schrieb:
....echt Arm für die Bude. So wie ich dich kenne hast du aber das Board vor´m Versenden/Abholung voll umfassend abgelichtet ..... :d
Zum Vergrößern anklicken....

Sicher habe ich das und der Asus 2nd Level Support hat die Fotos auch schon länger bekommen, ohne dass ich eine Reaktion oder Antwort erhalten hätte.

So dreckig bin ich in meiner ganzen "IT-Laufbahn" noch nie über den Tisch gezogen worden von einem anderen Hersteller.

Zuletzt bearbeitet:
Komisch, hab das Powerlimit auf 120W ist es dann normal dass der Multi nur 42 und die Spannung so niedrig ist?


Anhänge

  • Cinebench.jpg
    359,2 KB · Aufrufe: 62
Wenn du 120 Watt limit erreichst, ja.

Und beim 13900K bist du das 100% wenn alle Kerne/Threads in Anspruch genommen werden.

p21121970 schrieb:
Komisch, hab das Powerlimit auf 120W ist es dann normal dass der Multi nur 42 und die Spannung so niedrig ist?
Zum Vergrößern anklicken....
...für 0,9 -1.0 Vcore wirklich sehr warm , auch nach ~7min. CB23. Aber ja , bei 120 Watt Grenze sind die 4,2 GHZ wohl normal.

Ja, der Kühler passt hinten und vorne nicht, hoffentlich bekommen wir das besser hin.

@p21121970 kann man die Wassertemperatur der Arctic 420 auslesen?

...wie passt nicht ? :eek: Warum? Ist das Ding nicht voll kompatibel zum LGA 1700 ?

Ich wüsste nicht, dass man die Wassertemperatur auslesen kann.Doch, der ist schon kompatibel, Die Löcher zur montage sind langlöcher und wir haben wohl die inneren, statt der äußeren genommen.Ich fürchte, dass wir auch die 14mm statt der 13mm Abstandshalter genommen haben.War in der Anleitung zumindest für uns schwer zu sehen, aber war unser Fehler. :-(

@IronAge

Hahaha... 20% im Alternate Outlet sind 615 mit Versand für das Apex.

IronAge schrieb:
Habe auch eines im WK, wenn du ein Cookies möchtest PN.
Zum Vergrößern anklicken....
Hatte alle drei drin ;)

Die 990 Pro für knapp über 100 Euro habe ich nicht bekommen. Sind nur noch 4080/4090er eine Option, eine teure Option.

Anmelden, um zu antworten.

Ähnliche Themen

HWL News Bot
ASUS ROG Strix Z790-E Gaming WiFi II im Test: Verbesserte Features für hohen Aufpreis
2
Antworten
31
Aufrufe
3K
der_Schmutzige
der_Schmutzige
emissary42
[Sammelthread] Intel LGA1851 Mainboard Laberthread (Z890 / W880 / Q870 / B860 / H810)
36 37 38
Antworten
1K
Aufrufe
49K
TheLastC64User
T
mantiz
[Sammelthread] Intel Core Ultra (Arrow-Lake-S) S.1851 OC- und Laberthread
13 14 15
Antworten
441
Aufrufe
21K
einfachnurso
E
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
