Intel LGA1700 Mainboard Laberthread

Prozessoren (Preisvergleich)

12th Gen Core: Alder Lake-S
inte_praesentationsfolion_alder_lake-10.jpg inte_praesentationsfolion_alder_lake-09.jpg inte_praesentationsfolion_alder_lake-06.jpg
inte_praesentationsfolion_alder_lake-03.jpg Intel-Alder-Lake-PCIEe.png Intel-Alder-Lake-Memory.png

Launch Date: 4. November 2021

Intel ARK:
ark.intel.com

Products formerly Alder Lake

Products formerly Alder Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
https://en.wikichip.org/wiki/intel/microarchitectures/alder_lake

13th Gen Core: Raptor Lake-S

Intel ARK:
ark.intel.com

Products formerly Raptor Lake

Products formerly Raptor Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
en.wikichip.org

Raptor Lake - Microarchitectures - Intel - WikiChip

Raptor Lake (RPL) is Intel's successor to Alder Lake, an enhanced Intel 7-process based microarchitecture for mainstream workstations, desktops, and mobile devices. The microarchitecture was developed by Intel's R&D center (IDC) in Haifa, Israel.
en.wikichip.org en.wikichip.org
www.hardwareluxx.de

[Sammelthread] - OC Prozessoren Intel Sockel 1700 (Alder Lake-S & Raptor Lake-S)

Was gehört hier rein: Nur Themen über Alder Lake-S CPUs und bzgl. Overclocking dieser Diskussionen/Gespräche rund um das Thema OC, wie z.B. welcher RAM sehr übertaktungsfreudig ist, welches Board die besten Ergebnisse e erreicht, Verbrauchswerte von übertaktete Systeme, Kühlung, das richtige...
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

[Sammelthread] - Raptor Lake OC Ergebnisse

Sammelthread fuer OC Ergebnissen von Raptor Lake CPUs der Modelle 13900K(F,S), 13700K(F), 13600K(F) Werde hier in Zukunft die Top-5 jedes CPU's im Thread listen und updaten. Link zum Google Sheet Top-5 13900K/F/S User P-Core Mhz E-Core Mhz Vcore (Bios) Cooling Motherboard @maltew 5900...
www.hardwareluxx.de www.hardwareluxx.de

Sockel & CPU-Kühlung
Intel LGA1700 vs LGA1200.jpg

Technische Details aus dem Intel Datenblatt (Quelle: THG)

IHS to MB Height (Z-Stack, validated range)6.529 – 7,532 mm
Thermal Solution Hole Pattern78 x 78 mm
Socket Seating Plane Height2.7 mm
Maximum Thermal Solution Center of Gravity Height from IHS25.4 mm
Static Total Compressive Minimum534N (120 lbf), Beginning of Life 356 N (80 lbf)
End of life maximum1068 N (240 lbf)
Socket Loading80-240 lbf
Dynamic Compressive Maximum489.5 N (110 lbf)
Maximum Thermal Solution Mass950 gram

Durch den geänderten Lochabstand von 78mm werden Kühler benötigt, welche explizit kompatibel mit LGA1700 sind.

1) Luftkühler:

Luftkühlung CPU-Kühler mit Sockel: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Luftkühlung CPU-Kühler mit Sockel: 1700
geizhals.de geizhals.de
2) Wasserkühlungen (AIO):

Wasserkühlung Komplettsets mit CPU: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Wasserkühlung Komplettsets mit CPU: 1700
geizhals.de geizhals.de

Diverse Hersteller haben auch bereits Umrüst-Kits angekündigt:

Kühllösungen für Intel Alder Lake (LGA1700) im Überblick (Update) - Hardwareluxx

Wir stellen kompatible Kühllösungen für Intel Alder Lake (LGA1700) im Überblick vor.
www.hardwareluxx.de www.hardwareluxx.de

Chipsätze

Mainboards (Preisvergleich)

ASRock (600 Series Upgrade Micropage | Preisvergleich )

ASUS (600 Series Micropage | 700 Series Micropage | Cash-Back | Preisvergleich | ASUS ROG OC Guide )
www.hardwareluxx.de

[Sammelthread] - ASUS ROG Maximus Z690 Hero (LGA1700)

[Sammelthread] ASUS ROG Maximus Z690 Hero (LGA1700) Produktseite | Support Downloads | Handbuch (PDF) | Preisvergleich Spezifikationen BIOS Offizielle Releases 2204 (2022/12/09) 2103 (2022/10/19) 2004 (2022/09/16 - Improve system performance, Update ME version to 16.1.25.1885v2) 1720...
www.hardwareluxx.de www.hardwareluxx.de
Spezifikationen aller Modelle im Überblick:

Biostar (Press Release & Product Links | Preisvergleich)

EVGA (Z690 Micropage | Z790 Micropage | Preisvergleich)

EVGA Z690-dark.jpg EVGA Z690-classified.jpg EVGA Z790 DARK 121-RL-E799-KR_XL_3.jpg EVGA Z790 CLASSIFIED 121-RL-E798-KR_XL_3.jpg

Gigabyte (Z690 Micropage | Z790 Micropage | Preisvergleich)

MSI (600 Series Micropage | 700 Series Micropage | Early Bird Aktion | Preisvergleich)
​

Hardwareluxx Tests, WWW Reviews & Links

www.hardwareluxx.de

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test - Hardwareluxx

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks - Hardwareluxx

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test - Hardwareluxx

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i5-13500 und Core i3-13100F im Test: Einmal

Einmal
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test - Hardwareluxx

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test - Hardwareluxx

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

K wie Mittelklasse: Intel Core i7-12700K im Test - Hardwareluxx

K wie Mittelklasse: Intel Core i7-12700K im Test
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen - Hardwareluxx

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Test: Effizienz von Alder Lake in Spielen im Vergleich - Hardwareluxx

Test: Effizienz von Alder Lake in Spielen im Vergleich.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

ASRock H670 PG Riptide im Test - günstig und gut? - Hardwareluxx

In einem Test haben wir ASRocks H670 PG Riptide angeschaut und es durchgetestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Es muss nicht immer High-End sein: ASUS TUF Gaming B660M-Plus (WiFi) D4 im Test - Hardwareluxx

ASUS' TUF Gaming B660M-Plus (WiFi) D4 haben sich im Test als solide Bretter für günstigere Builds ohne große Ansprüche herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Dank BCLK-OC eine absolute Empfehlung: ASUS ROG Strix B660-G Gaming WiFi im Test - Hardwareluxx

Dank des BCLK-OC-Features ist das ASUS ROG Strix B660-G Gaming WiFi eine sehr interessante Platine. Wir haben sie uns näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mittelklasse-Board mit DDR4: ASUS ROG Strix Z690-A Gaming WiFi D4 im Test - Hardwareluxx

Das ASUS ROG Strix Z690-A Gaming WiFi D4 ist ein guter Unterbau mit DDR4-Unterstützung, das jedoch auch mögliche Einschränkungen mit sich bringt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Abschied von den römischen Zahlen: ASUS ROG Maximus Z690 Hero im Test - Hardwareluxx

Das ASUS ROG Maximus Z690 Hero ist eine gut ausgestattete Platine für Intels Alder-Lake-S-Prozessoren inklusive Thunderbolt 4
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Solider LGA1700-Unterbau mit langem Startatem: Das Gigabyte Z690 AORUS Ultra im Test - Hardwareluxx

Das Gigabyte Z690 AORUS Ultra konnte sich im Test bis auf die zu lange POST-Dauer überzeugen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Viel Ausstattung für Alder-Lake: Gigabyte Z690 AORUS Master im Test - Hardwareluxx

Als erstes LGA1700-Mainboard haben wir Gigabytes Z690 AORUS Master aus der Oberklasse auf Herz und Nieren geprüft.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG B760 TOMAHAWK WIFI im Test: Hochpreisige Mainstream-Platine mit Abstrichen - Hardwareluxx

Wir haben das MSI MAG B760 TOMAHAWK WIFI mit Intels B760-Chipsatz für den Mainstream getestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG Z690 TORPEDO im Test: Solider Gaming-Einstieg - Hardwareluxx

Wir haben das MSI MAG Z690 TORPEDO unter die Lupe genommen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Inklusive WLAN und Bluetooth: MSI MAG Z690 TOMAHAWK WIFI im Kurztest - Hardwareluxx

Das MSI MAG Z690 TOMAHAWK WIFI ist ein MAG Z690 TORPEDO inklusive WLAN, Bluetooth und bringt für alle vier M.2-Anschlüsse einen Kühler mit.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MPG Z690 CARBON WIFI im Test - Der große Wurf? - Hardwareluxx

Nun haben wir auch das MSI MPG Z690 CARBON WIFI in einem Test untersucht.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MEG Z690 UNIFY im Test: Schwarzes Brett ohne 10-GBit/s-LAN - Hardwareluxx

MSIs MEG Z690 UNIFY hat sich als leistungsstarkes, dunkles Overclocking-Brett für Intels Alder-Lake-S-Prozessoren herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mit Thunderbolt, aber ohne 10-GBit/s-LAN: MSI MEG Z690 ACE im Test - Hardwareluxx

Im Test hat sich das MSI MEG Z690 ACE als hochwertige Oberklasse-Platine mit einigen Einschränkungen herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Exot mit solider Ausstattung: Das NZXT N7 Z690 im Test - Hardwareluxx

Auch für Alder-Lake-S bietet NZXT zwei LGA1700-Mainboards an. Das große Modell, N7 Z690, haben wir uns in einem Test näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
1) Skatterbencher
skatterbencher.com

Alder Lake Overclocking: What's New - SkatterBencher

Alder Lake is finally here and just like with every new generation, a new CPU means new overclocking features.
skatterbencher.com skatterbencher.com
2) ASUS ROG

ROG Z690 Overclocking Info[6815].pdf

drive.google.com drive.google.com
3) ASUS ROG Maximus Z690 Hero @ Jagat Review
oc.jagatreview.com

Overclocking Core i9-12900K di ASUS ROG Maximus Z690 HERO (feat. ROG AI OC) • Jagat OC

Overclocking merupakan salah satu hal yang menjadi highlight peluncuran prosesor Intel Core 12th Gen 'Alder Lake', ini terjadi karena prosesor Alder Lake yang
oc.jagatreview.com oc.jagatreview.com
WWW Launch Coverage - Part 1: The CPU Reviews

WWW Launch Coverage - Part 2: The MB Reviews

Work In Progress. Ergänzungen und Korrekturen bitte nur mit Quellenangabe.​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Von 6600 auf 6800? Das ist doch ein Witz plus.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn 2024 wirklich der neue LGA1851 Sockel kommten sollte, werde ich mich hüten jetzt ein neues Board zu kaufen wenn dann die nächste CPU-Gen nicht mehr passen wird.
Z890 und wie die neuen Chipsätze alle heißen werden, ich werde mich in Geduld üben und mein jetziges B460-Plus von ASUS so lange weiter nutzen bis der neue Sockel kommt.
Auch wenn jetzt Leute sagen werden: "Raptor Lake kriegt ohnehin einen Refresh", ist mir das egal! Ein anständiges 1851-Board mit DDR5-RAM lasse ich mich dann auch was kosten!

Brainscan1979 schrieb:
Ich hab nicht extrem oc geschrieben
Zum Vergrößern anklicken....

99% der Besitzer eines Apex oder anderen 1DPC Board machen kein Extrem OC.

Wenn nicht schon ein EVGA Z690 DARK zu mir unterwegs wäre würde ich jetzt hier zuschlagen:

geizhals.de

MSI MEG Z690 Unify-X | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für MSI MEG Z690 Unify-X ✔ Bewertungen ✔ Produktinfo ⇒ Formfaktor: ATX • Sockel: Intel 1700 • Chipsatz: Intel Z690 • CPU-Kompatibilität: Core i-14000 , Core i-1… ✔ Intel Sockel 1700 ✔ Testberichte ✔ Günstig kaufen
geizhals.de geizhals.de

Für ~320€ ist das wirklich ein sehr schöner Deal, ursprünglicher Preis ~550€.

Zuletzt bearbeitet:
Also blöd formuliert mein Z690 macht laut Datenblatt 6666mhz mit. Ich habe NUR 5600er.
Habe für mein aktuelles Board mir 6800er bestellt zum testen ob die laufen. Laut MSI Datenblatt JA. Wenn die laufen bleibt das Board drin.

Zweitens das von 6600 auf 6800 war Tippfehler.
Sollte heißen 7800 also. 6600(z690) auf 7800(z790) das was die Boards so unterstützen. So und ein Z690 Board gegen ein Z690 Board zu tauschen ist ja noch mehr Banane als meine Idee die zumindest ein Z690 zu Z790 tauschen will 😀😀😀😀

IronAge schrieb:
Auf dem Z690 Unify-X gehen mit A-Dies so 7600-7800 .... mal in den Sammler auf overclock.net schauen.

Wenn ich mir anschaue was an Latenz mit geringerem Takt mit M-Dies auf dem Unify-X geht .. 48,5ns mit 6800C32 WTF.

www.overclock.net

[OFFICIAL] MSI MEG Z690 Unify-X Owners Thread

www.overclock.net www.overclock.net
Zum Vergrößern anklicken....
Und so was ist mit einem Z790 dann nicht möglich? Obwohl die von qvl Liste 7600 können?

Mein Gedanke hinter dem Wechsel überhaupt. Wieso das Board und ram so prügeln und HOFFEN wenn es von Haus aus mit xmp geht ( laut qvl)

Alles was bei einem 2DPC Board über 7600 hinaus geht wird eher schwierig, aber wenn du lieber mehr Geld los werden willst dann halt Z790 kaufen

Da das Z690 Unify-X zu diesem sehr guten Kurs neu erstanden werden kann gibt es aus meiner Sicht wenig gute Gründe dafür ein 4DPC Z790 für 110€-340€ mehr zu kaufen.

Der einzige wäre dass der RPL Refresh vielleicht nicht auf einem Z690 lauffähig sein könnte.

IronAge schrieb:
Alles was bei einem 2DPC Board über 7600 hinaus geht wird eher schwierig, aber wenn du lieber mehr Geld los werden willst dann halt Z790 kaufen

Da das Z690 Unify-X zu diesem sehr guten Kurs neu erstanden werden kann gibt es aus meiner Sicht wenig gute Gründe dafür ein 4DPC Z790 für 110€-340€ mehr zu kaufen.

Der einzige wäre dass der RPL Refresh vielleicht nicht auf einem Z690 lauffähig sein könnte.
Zum Vergrößern anklicken....
Jetzt versteh ich dein Gedanke. Trotzdem schwere Entscheidung

Aber ich bin euch echt dankbar über eure Einwände und Zweifel. Wenn aber mein teufelschen Siegen sollte welches MB dann von den drei? Ist der Mehrwert des jeweiligen eins bessern es wert oder sagen wir mal hol dir das E Oder das Hero stampft alle 2 anderen in den Boden, oder das F reicht eindeutig.

Brainscan1979 schrieb:
Ist der Mehrwert des jeweiligen eins bessern es wert oder sagen wir mal hol dir das E Oder das Hero stampft alle 2 anderen in den Boden, oder das F reicht eindeutig.
Zum Vergrößern anklicken....

Der Mehrwert ist halt sehr gering, wenn dann hätte das Z790 Apex noch einen ordentlichen Mehrwert durch RAM OC.

Daher mein Vorschlag wenn es ein günstiges Upgrade sein soll das Z690 unify X oder eben das Z790 Apex.

Das unify x ist raus aus der Nummer. Hat kein hdmi Out und den brauch ich.
Und das Apex ist mir eindeutig zu teuer.
Und weiß 🤮
Und auch kein Hdmi ausgang

Zuletzt bearbeitet:
Ich poste einfach mal ein Bild, weil ich es soooo schön finde 😍


Anhänge

  • 16808051355052603650702181265815.jpg
    1,6 MB · Aufrufe: 130
Könnte ein Asus Prime Z690 A auch höheres OC als 6000 schaffen? Wollte mir 7200er holen, aber nur weil mich das RGB meiner Vengeance nervt. Könnte also wieder 6000er nehmen oder gleich etwas mehr. Da das Board aber nicht getauscht werden soll, wäre die Frage ob sich das dann lohnt.

die Z690 tun sich doch öfter schwer über 6000, daher würde ich dir das nicht empfehlen. Mach bei den Corsair das RGB aus und gut ist.

Ich bekomme mein Z690 von 6000 auf 6600 bei 1.35 und angezogenen Timings. 6800 mit 1.45 läuft nicht und mehr Spannung hab ich nicht versucht.

Hi,

heute auf dem z790 Strix D4 das BIOS von 0812 auf Version 0817 aktualisiert. Im Nachhinein gesehen, das Asus Intel Me Fw. 16.1.25.2020 dazu vorgibt.
Auf dem MB. ist allerdings eine neuere Version 16.1.25.2124 drauf.

Bei dem vorletzten BIOS Update wurde Ime 16.1.25.2124 vorausgesetzt und nun das downgrade. :fresse:
Leider ist der Hinweis von Asus, erst nach der BIOS Aktualisierung aufgefallen.
Was meint ihr, könnte das zur Instabilität führen oder sollte ich BIOS und Ime downgraden und alles neu Flashen?!

MSI hat ein neues Bios für das Z790 Pro A DDR4 Wifi veröffentlicht.

7E07v15

Hat es schon jemand testen können?

Hallo!

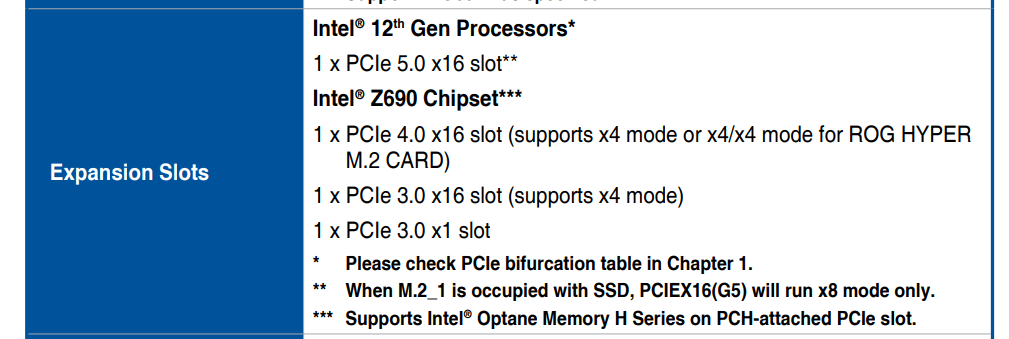

ich habe von meinem z690 Strix F auf E ein upgrade gemacht und verstehe nicht warum die GPU nur mit x8 läuft sobald man auf dem E im M.2_1 slot eine M.2 verbaut mein 12900k hat doch 20 lanes und hat bei meinem STRIX F super funktioniert dort konnte die gpu mit x16 laufen obwohl im M.2_1 meine m.2 drin war

muss man da was spezielles im Bios umstellen? oder ist das wirklich so gewollt von ASUS? wenn ja ist es das dümmste was ASUS machen kann

Ja das ist gewollt, um PCIe 5.0 am M.2 Slot bereitzustellen. Der Chipsatz kann das nicht, deswegen muss man CPU Lanes dahin routen.



Stimme zu, ist bescheuert gemacht, PCIe 5.0 SSDs braucht quasi niemand auf einem Gaming Board.

Jo, M2 in den M.2_2 (ebenfalls über die CPU angebunden) stecken und gut ist. Der M.2_1 splittet die Lanes der GPU.

Sry für den Ausdruck aber was für ein "Drecksboard"

Da spendieren sie schon extra diesen Tollen M.2 kühler für den ersten slot und mann kann ihn null nutzen :rolleyes2:

MAn wird ja quasi gezwungen die Erweiterungskarte zu nutzen oder die 2 unteren slots (so wie ich es jetzt auch habe)

Wenn man eine PCIe 5.0 GPU einbaut ist die x8 Anbindung ja ausreichend - Asus denkt da einfach zukunftsgewandt :fresse: :fresse2:

..it's not a Trick, it's..


Was ich halt null verstehen kann beim Strix F klappt es doch ohne probleme und unter dem strich sind die beiden F und E doch fast identisch

Wobei ich aber sagen muss mein 12900k läuft mit den selben einstellungen bei 1.322 anstatt 1,341 was ausnahmweise mal ein positiver effekt ist

Das F-Gaming hat aber halt ein anderes Lane Routing, da hängt nur ein einzelner PCIe 4.0 M.2 Slot mit an der CPU, die ganzen PCIe 5.0 Lanes der CPU gehen ausschließlich in den ersten PCIe x16 Slot. Alles andere läuft dort über den Chipsatz und entsprechend ist die Bandbreite für die SSDs dort prinzipiell eingeschränkter.

Anmelden, um zu antworten.

Ähnliche Themen

HWL News Bot
ASUS ROG Strix Z790-E Gaming WiFi II im Test: Verbesserte Features für hohen Aufpreis
2
Antworten
31
Aufrufe
2K
der_Schmutzige
der_Schmutzige
emissary42
[Sammelthread] Intel LGA1851 Mainboard Laberthread (Z890 / W880 / Q870 / B860 / H810) [WIP]
7 8 9
Antworten
260
Aufrufe
11K
PeterPan62
PeterPan62
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
