[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:

• Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
• Supports DDR4 Memory, up to 5000+(OC) MHz
• Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
• Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
• 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
• Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
• Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
• Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
• ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:



[Scoty]

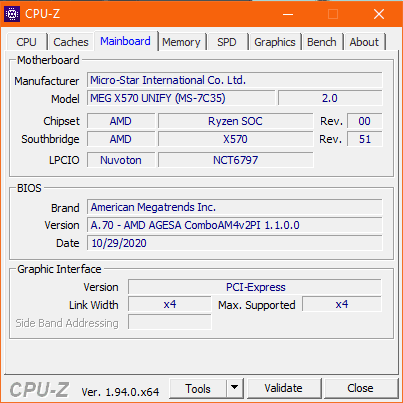

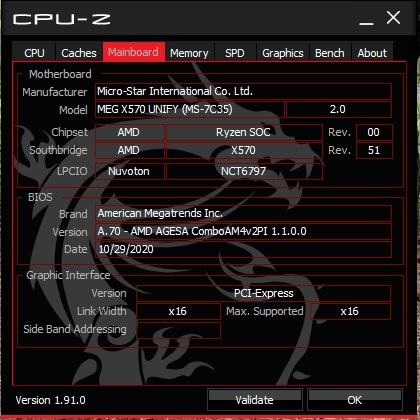

Geflasht, läuft.



[xYeti]



[Mastereye]

Kurze Frage in die Runde, welche BIOS Flash Methode verwendet ihr immer?



[Murazor]

Auf den Stick und dann im bios selbst installieren.



[xYeti]

die lüftereinstellung find ich jetzt besser ...... und übersichtlicher



[Murazor]

Was hat sich da getan?



[Scoty]

Lüftereinstellungen sind doch gleich, man jetzt kann jetzt halt auch per Zahlen rechts es einstellen. Flashe immer über Stick.



[FM4E]

Auf den Stick und dann im bios selbst installieren.

Alternativ halt via USB-Flashback. So werde ich es höchstwahrscheinlich mit meinem UNIFY machen. Habe eigentlich keine Lust, vorher nen Zen2 für das BIOS-Update draufzuschnallen.



[xYeti]

nach einem bios update überprüfe ich immer ob sich was an den mhz der cpu verändert hat. leider scheint es dieses mal negative veränderungen diesbezüglich zu geben. ich hab die einstellungen genommen die ich immer nehme ...... PBO aus, xmp, 1,250mv, rest auto (lüfter spielen ja keine rolle).
es fehlen ~100mhz bei mir - im cpu-z bench komme ich nicht mehr allCORE 4,250 und das war vorher definitiv möglich. unter current lagen de 4,250 in dem bench an...



[gimme7]

Alternativ halt via USB-Flashback. So werde ich es höchstwahrscheinlich mit meinem UNIFY machen. Habe eigentlich keine Lust, vorher nen Zen2 für das BIOS-Update draufzuschnallen.

hab ich heute so mit dem 7C35vA7 gemacht (Hab noch keine CPU). Kannst du mal drauf achten, ob bei dir während des flashens die ganze zeit der Chipsatzlüfter auf hochtouren dreht? Und ob er nach dem kurzen aus und wieder anschalten nach dem Flash auch wieder dreht? Besten Dank!



[FM4E]

Werde ich mal drauf achten.



[FM4E]

@gimme7

So, ich habe das BIOS nun mal eben via Flashback aktualisiert. Es hat sich exakt so verhalten, wie du es beschrieben hast. Daher sehe ich da kein Problem.



[damien]

Wie sind die Erfahrungen mit dem MSI Support bzgl. Defekten?



[xYeti]

nach einem bios update überprüfe ich immer ob sich was an den mhz der cpu verändert hat. leider scheint es dieses mal negative veränderungen diesbezüglich zu geben. ich hab die einstellungen genommen die ich immer nehme ...... PBO aus, xmp, 1,250mv, rest auto (lüfter spielen ja keine rolle).
es fehlen ~100mhz bei mir - im cpu-z bench komme ich nicht mehr allCORE 4,250 und das war vorher definitiv möglich. unter current lagen de 4,250 in dem bench an...

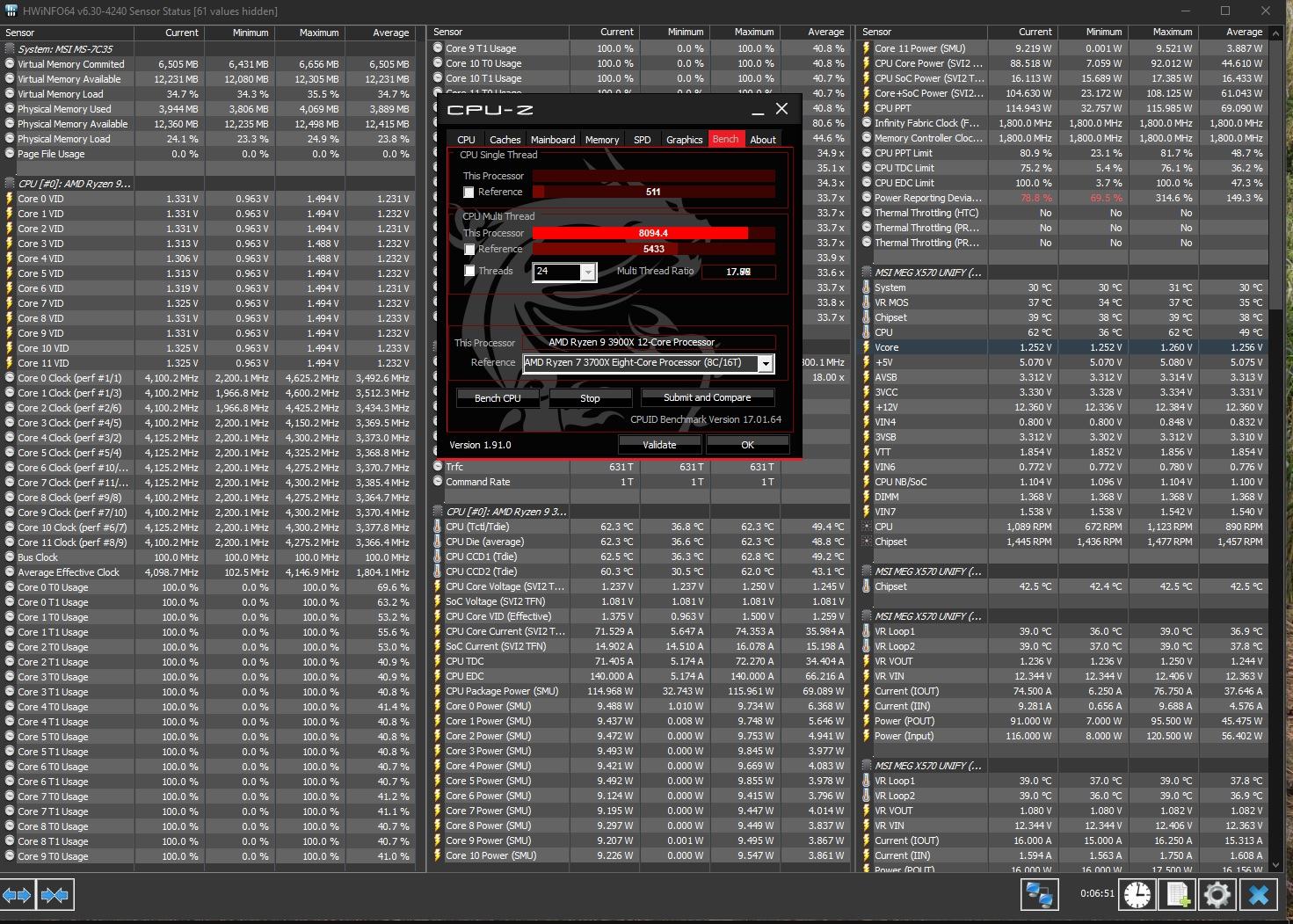

Anhang anzeigen 545809

Kann das mal jemand überprüfen ob das bei euch auch so ist. ?



[Taani]

Habs jetzt seit ner Stunde aktiv und spaßeshalber mal die IF auf 1900 gestellt, Speicher 3800, zugegeben noch mit CL18 und XMP Profil aber daran kann man ja arbeiten... Hatte mir dann doch überlegt ein bisschen mit dem neuen Ryzen zu warten. Gleich kommt nen neues Bios drauf, dann wäre ich rdy, wenn mir morgen dann doch der Finger juckt :P



[Dom2907]

Morgen,
Ich warte gerade auf meinen 5800x

und würde dazu gerne das unify oder Aorus Master nehmen..
laufen die neuen bios auf dem unify jetzt ohne Probleme?

Gruß



[Scoty]

Seit dem A6 Bios laufen auch die 5000er auf dem Unify. Aorus musst du im entsprechenden Thread nachfragen.



[Dom2907]

Vielen lieben Dank



[eagle0603]

Hallo, habe auch das X570 Unify seit 2 Wochen da und einen 5950x bestellt.
Sollte man das BiOS ohne CPU flashen oder kann die CPU dann schon montiert sein ?
Einen andern AMD habe ich nicht, komme vom Intel 5960x



[xYeti]

Hallo, habe auch das X570 Unify seit 2 Wochen da und einen 5950x bestellt.
Sollte man das BiOS ohne CPU flashen oder kann die CPU dann schon montiert sein ?
Einen andern AMD habe ich nicht, komme vom Intel 5960x

da die cpu eh noch ni da sein wird - machs ohne



[Taani]

Southbridge Carrizo? Kann man das essen?



[FM4E]

Hallo, habe auch das X570 Unify seit 2 Wochen da und einen 5950x bestellt.
Sollte man das BiOS ohne CPU flashen oder kann die CPU dann schon montiert sein ?

Theoretisch ist es egal, wie rum du das nun machst. Ich jedoch würde das BIOS mittels Flash-BIOS vorher aktualisieren. So habe ich es auch gemacht.

BTW: Mein 5900X kam heute auch an und ich kann bestätigen, dass bei mir mit dem X570 UNIFY alles rund läuft.

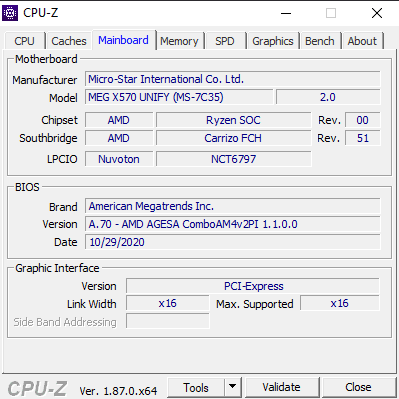

Anhang anzeigen 546649

Southbridge Carrizo? Kann man das essen?

Nimm mal die aktuellste CPU-Z-Version.



[Taani]

Nimm mal die aktuellste CPU-Z-Version.

Ah, danke!



[Bruce_Lee]

Hinweis zum Flashen via Flash Button:

Je nach USB-Stick geht es gut oder nicht (ohne, dass man das direkt erkennt; lediglich ein automatischer Neustart nach dem Flashen scheint für mich im Nachhinein jetzt ein gutes Zeichen zu sein; wenn es ausbleibt, dann klappte das Flashen nicht; das war zumindest bei mir so).

Ich habe 3 Sticks ausprobiert. Alle mit FAT32 formatiert und das 7C35vA7 BIOS als MSI.ROM draufgetan.

Geklappt hat es am Ende heute mit einem uralten sehr langsamen 1 GB No-Name USB 2.0 Stick.
Davor hatte ich es mit einem SanDisk Cruzer Titanium 4 GB und einem SanDisk Cruzer Micro 4GB versucht (afaik auch beides USB 2.0).

Einzig erkennbarer Unterschied bei der ganzen Prozedur zwischen "es klappt" und "es klappt nicht" war:
1. Beim "es klappt"-Fall startet das Board neu (danach blinkt die Flash-LED nicht mehr).
2. Beim "es klappt nicht"-Fall bleibt der Restart aus (generell sieht es aber wie in Fall 1 erstmal so aus als ob tatsächlich etwas mit den Sticks gemacht wird; es blinkt eine ganze Weile und hört irgendwann nach ca. 2 Minuten auf).

P. S. Habe mit verbauter CPU geflasht.



[Taani]

Ich hab das auch mit einem Billigstick geflashed nachdem ich aus dem Dragoncenter runtergeladen habe und mir angezeigt wurde, dass die Dateien corrupted seien... Allerdings auch mit CPU und dem angesprochenen automatischen Neustart wie bei Bruce_Lee



[MeMaurice]

Hallo zusammen,

ich habe heute ein Unify in Betrieb genommen. Läuft auch soweit ganz gut aber mir ist eben eine rote LED direkt neben dem Arbeitsspeicher aufgefallen. Diese ist im Handbuch nicht beschrieben.

Bei Reddit bin ich fündig geworden: https://www.reddit.com/r/pcmasterra...idea_what_this_led_is_for_msi_meg_x570_unify/

Soll also angeblich ein RAM Overvoltage ausweisen. Kann das hier noch Jemand bestätigen bzw. habt ihr die LED ebenfalls?

Rote LEDs machen mir immer Sorge

RAM läuft momentan mit XMP-Profil auf 3200 MHz

VG



[FM4E]

Die LED sagt lediglich aus, dass XMP aktiv ist.



[Mastereye]

Die LED sagt lediglich aus, dass XMP aktiv ist.

Dies ist bei mir nicht der Fall. Meine Riegel laufen auch per XMP und auf dem Brett leuchtet keine rote LED.

Btw...ich habe heute die GPU gewechselt (1080 --> 3080), ich hatte keine Bild oder PCIe Fehler. Vor einiger Zeit kam doch mal die Aussage auf das dass Board Probleme bei einem GPU change hatte.
Bei mir lief der Switch ohne Probleme.



[FM4E]

Mein neues System ärgert mich noch ein wenig mit WHEA-Logger-Einträgen (Warnungen), wenn ich den RAM-Takt anhebe. Generell habe ich das Gefühl, dass AMD gerade mit Zen3 noch einiges optimieren muss.



[Murazor]

Oder MSI. Ich muss gestehen, dass mein 5800x zurück ging, weil ich das Problem nicht lösen könnte. Und das extra Geld für anderen (Test)RAM hatte ich nicht.

Ich gebe dem ganzen nochmal zwei Monate Zeit und warte Mal paar BIOS Updates ab.
