[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

product_10_20191002132606_5d9434ee62129.pngproduct_9_20190723092258_5d3661724d540.pngproduct_1629079667f4b88b2d70e858818adcfd4767cd52a2.pngproduct_1629094385a72f0a5d4a37c30deff6b3dcba91659c.png​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:
  • Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
  • Supports DDR4 Memory, up to 5000+(OC) MHz
  • Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
  • Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
  • 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
  • Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
  • Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
  • Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
  • ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:


Anhänge

  • product_1_20190927094619_5d8d69eb70536.jpg
    93,2 KB · Aufrufe: 1.219
  • product_1_20190527093622_5ceb3f164b3ae.png
    212,6 KB · Aufrufe: 657
  • product_6_20190723092258_5d36617274da8.png
    298,1 KB · Aufrufe: 684
  • product_162907966525e3301894bbdab4e43d1bcf1b0b6f7b.png
    187,3 KB · Aufrufe: 427
  • product_162942345230b8141d0282a0e842b4006713d60184.png
    142,5 KB · Aufrufe: 518
Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Aktuell ist auch kein Undervolting möglich (jedenfalls nicht ohne Nachteile), das soll ja erst in einem kommenden AGESA-Patch nachgereicht werden. Insofern kann man schon eher davon ausgehen, dass AMD noch etwas optimieren und MSI dann die entsprechenden BIOS-Updates weiterreichen muss. Aber ich warte zunächst auch erst mal ein paar BIOS-Updates ab.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Auf Reddit und im offiziellen MSI Forum gibt habe ich heute zwei längere Threads gefunden, wo sich immer wieder Mal Leute mir Problemen bezüglich RAM auf dem Unify melden.

Mal abwarten.

@Reous

Ist bekannt, was sie geändert haben?

@FM4E
Da es sich weiterhin um Patch C handelt, werden es wohl Bugfixes sein. Was genau wurde aber nirgends erwähnt.

Reous schrieb:
Da es sich weiterhin um Patch C handelt, werden es wohl Bugfixes sein. Was genau wurde aber nirgends erwähnt.
Zum Vergrößern anklicken....
Jo, AGESA 1.1.0.0 Patch C hatte ich auch gelesen. Hätte sein können, dass du genaue Informationen hast, was MSI unter der Haube geändert hat. :wink:

Habe das MSI X570 Unify und Probleme mit dem Speicher. Es läuft nur bis DDR3200. Sobald ich das XMP-Profil laden will fährt der Rechner nicht mehr hoch. Das alles mit dem Ryzen 7 5800X. Mit meinem Ryzen 5 3600X gab es nicht solche Probleme. ComboAm4v2PI 1.1.0.0 Patch C wird benutzt.

mfg grobi

Zuletzt bearbeitet:
grobiwannkenobi schrieb:
Habe das MSI X570 Unify und Probleme mit dem Speicher. Es läuft nur bis DDR3200. Sobald ich das XMP-Profil laden will fährt der Rechner nicht mehr hoch. Das alles mit dem Ryzen 7 5800X. Mit meinem Ryzen 5 3600X gab es nicht solche Probleme. 1omboAm4v2PI 1.1.0.0 Patch C wird benutzt.

mfg grobi
Zum Vergrößern anklicken....
Selbes Verhalten hier mit einem 5900X und DDR3600 (2x BL32G36C16U4B.M16FB1), wobei ich nicht weiß, ob ich mit einem Vorgänger-Ryzen mehr Glück hätte.
Nicht nur XMP, sondern auch bei langsamen Timings geht DDR3600 nicht. Er erholt sich bei mir vom schwarzen Bild auch nicht von selbst, sondern möchte mittels Clear CMOS gerettet werden.

@Bruce_Lee

Schau bitte mal in die Windows-Ereignisanzeige, ob du WHEA-Logger-Warnungen/Fehler erhälst.

Auch eben E7C35AMS.A81 geflasht, XMP läuft mit 3600MHz statt vorher manuell max 3200MHz, alles darüber hinaus kein POST, CPU DEBUG LED on. Bekomme keine WHEA-Einträge

Das klingt doch schon mal sehr zuversichtlich. Danke für die Rückmeldungen. (y)

Ich habe das Beta Bios eben auch installiert. Ich versuche mich seit Samstag zum ersten Mal überhaupt damit RAM zu übertakten. Ziel sind vorerst 3800Mhz/CL16.

Bisher gab es zahlreiche WHEA-Log Entries (Fehlercode 19) obwohl das System einigermaßen stabil lief.
Nach dem BIOS Update scheinen die Fehler nicht mehr aufzutauchen. Die waren ansonsten direkt nach dem Booten in Massen aufgelaufen.

Ich habe mal versucht auszuloten wie hoch ich die IF takten kann. Höher als 1900 MHz bekomme ich leider nicht gebootet. Vielleicht geht da mit anderen Spannungswerten auch noch mehr, ich wollte es jetzt aber nicht darauf anlegen.


Hoffentlich legt MSI auch noch bei der Lüftersteuerung Hand an. Mir ist aufgefallen, dass sich die Umdrehungszahl vom Lüfter des CPU-Kühlers nach einiger Zeit auf relativ niedrigen Umdrehungen festsetzt und dann unter CPU-Last nicht mehr hochdreht, was dann hohe CPU-Temperaturen zur Folge hat.

Nun habe ich auch mal das A81er BIOS geflasht. Die gute Nachricht ist, dass die WHEA-Logger-Einträge mit XMP (DDR4-3600) nicht mehr auftreten. Die schlechte Nachricht ist hingegen, dass die Lüftersteuerung nun macht, was sie will. Sämtliche manuelle Lüfterkurven werden schlicht ignoriert...

Seltsam, meine PWM-Lüfterkurven sowohl CPU als auch 4xFans laufen laut Settings

Im BIOS selbst greifen die Einstellungen, aber unter Windows dann nicht. Hast du die MSI Dragon Center Software laufen?

Nein, zwar installiert aber nicht auf Autostart, deswegen läuft nur der "RGB-Dienst des Dragon Centers" im Hintergrund. Mein RAM wird seit Prozessorwechsel im Dragon Center Mystic Light nicht mehr erkannt, muss wohl ein weiteres Biosupdate/Dragon Center Update her

Habe keine Probleme mit dem neuen Beta Bios. Lüfter funktionieren wie sie es sollen. Vor und nach einen flasch immer am besten CMOS clear machen. Dann sollte es auch passen.

Habe bisher auch keine Probleme mit den Lüftern. Scheint identisch zu vor dem Update. Werde es aber im Blick behalten.

FM4E schrieb:
Die schlechte Nachricht ist hingegen, dass die Lüftersteuerung nun macht, was sie will. Sämtliche manuelle Lüfterkurven werden schlicht ignoriert...
Zum Vergrößern anklicken....
das muss aber andere gründe haben. bin beim 7C35vA7 und da regelt die steuerung genau so wie ich es eingestellt hab.

Sehr merkwürdig das Ganze. Mit BIOS-Version A.70 war das jedoch nicht so wie jetzt. Temporär lasse ich den Lüfter fix mit 9,6 Volt laufen und hoffe auf Besserung bei neuen BIOS-Versionen.

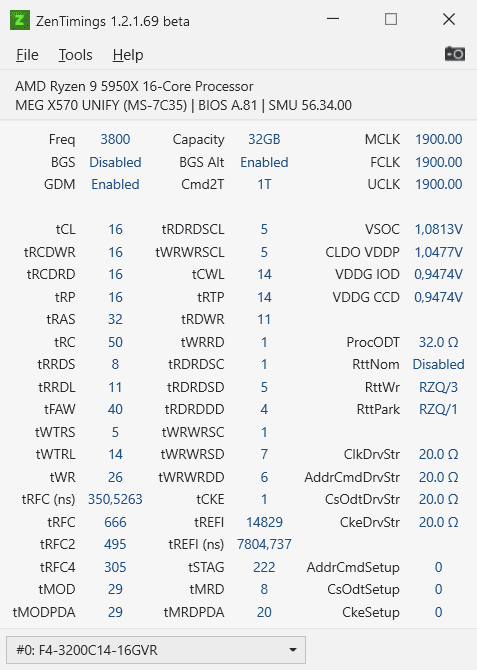

Hab jetzt auch das A81 BIOS drauf. Keine Probleme mit der Lüftersteuerung. Karhu testet gerade 3800 16-16-16-32
