[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:

• Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
• Supports DDR4 Memory, up to 5000+(OC) MHz
• Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
• Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
• 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
• Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
• Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
• Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
• ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:



[FM4E]

Wie bereits geschrieben, bleibt mir nichts anderes übrig, als ein neues BIOS abzuwarten.



[gsus83]

Ich hatte bereits mehrmals Probleme mit der Lüftersteuerung und das bei unterschiedlichen BIOS-Versionen - hab das Board seit Erscheinen und damit auch alle BIOS-Versionen aufgespielt.
Geholfen hat bisher immer nur die Batterie heraus zu nehmen und anschliessend alles wieder neu zu konfigurieren. Ist halt immer sehr aufwändig, da dazu jedesmal die Grafikkarte ausgebaut werden muss.
Aufgetreten ist das Ganze sicher insgesamt 4-5 mal bei 3 unterschiedlichen BIOS-Versionen. Eine RMA hatte ich auch bereits am laufen, die ich dann wieder abgebrochen habe.



[Bruce_Lee]

Bisher keine Probleme mit den Lüftern. Mir ist einzig aufgefallen, dass ich nach dem Flashen/CMOS-Reset im BIOS nochmal zu den Lüfterkurven switchen muss und die zu steuernden Lüfter (bei mir "CPU" + "System 4") anklicken muss, damit die Steuerung auch tatsächlich greift (das Ganze nur einmalig bis zum nächsten CMOS-Reset).



[wpau]

Probleme hatte ich bisher keine nach den Updates. Momentan ist es A70. Beta Updates habe ich ausgelassen, da mein System stabil läuft.
Und bei den Lüftern auch jedes mal die Verzögerungszeit wieder neu einstellen müssen, damit sie nicht so oft die Drehzahlen wechseln.
Das sind aber nicht nur die Lüfter, sondern auch alle anderen individuellen Änderungen muss man jedes mal neu einstellen. Dafür habe ich mir eine Textdatei erstellt, damit ich nicht immer so lange suchen muss. Ärgerlich ist nur, wenn dort im BIOS Menü Bezeichnungen anders lauten und darauf auf der Update Seite nicht hingewiesen wird und die Suche in den Foren beginnt, wie sie denn nun heißen könnten.



[Mastereye]

AMD ZEN3 5000 Series on X570 ACE/UNIFY/CREATION FCLK max out at 1600 problem Update
1. It happens on some but NOT all CPU with current official BIOS (Date: 2020-11-04)
2. So far this problem is only seen on MSI X570 ACE/UNIFY/CREATION
3. Beta BIOS for 7C35/7C36 allows FCLK to go up to 1900, higher depends on CPU quality
4. If your FCLK can reach 1900 before updating beta BIOS, there is no need to update BIOS

Windows Event Viewer Error
-> Common Issue across all vendor with Vermeer CPU (Higher FLCK = higher chance to receive the error)
-> This problem follows specific CPU, some CPU does not have problem even when FCLK = 2000
!! MSI is checking the problem

Quelle



[Scoty]

Mein Unify freut sich.

Beitrag automatisch zusammengeführt: 12.11.2020

AMD ZEN3 5000 Series on X570 ACE/UNIFY/CREATION FCLK max out at 1600 problem Update
1. It happens on some but NOT all CPU with current official BIOS (Date: 2020-11-04)
2. So far this problem is only seen on MSI X570 ACE/UNIFY/CREATION
3. Beta BIOS for 7C35/7C36 allows FCLK to go up to 1900, higher depends on CPU quality
4. If your FCLK can reach 1900 before updating beta BIOS, there is no need to update BIOS

Windows Event Viewer Error
-> Common Issue across all vendor with Vermeer CPU (Higher FLCK = higher chance to receive the error)
-> This problem follows specific CPU, some CPU does not have problem even when FCLK = 2000
!! MSI is checking the problem

Quelle

Sollte beim Unify mit dem A81 gefixt sein.

Beitrag automatisch zusammengeführt: 12.11.2020



[Mastereye]

Viel Spaß mit dem neuen Stück Silizium .
Bei mir wird es im Frühjhar ein Ryzen 9 5900X.....einfach weil ich bock drauf habe . Morgen kommt die ganze Hardware erstmal in ein neues Case, Bastelstunde



[Scoty]

Wollte erst einen 5800x aber als ich dann sah wie heiß der wird wurde es der 5600x und zum Zocken reicht der 5600x mehr als aus. Rendern usw mache ich ja nicht.



[Mastereye]

Da bin ich voll und ganz bei dir! Es geht einfach nur ums haben wollen



[Taani]

Nochmal kurz eine Frage: Ich habe während des Betriebs in Windows ja die Temperaturanzeige aktiviert, wo oder was genau misst das? Mein Ryzen 3700x bewegt sich im Ryzen Master so zwischen 34-38C° (Idle), die Temperaturanzeige gaukelt mir immer 50 Grad vor, fallend Richtung 40, um dann wieder direkt auf 50 zu springen... Bei höheren Temperaturen (CPUZ Stresstest zB) stimmt wiederum die Maxtemp von 70Grad mit dem Ryzen Master überein und springt dann auch nicht fröhlich rum.



[Scoty]

Was ich bemerkt habe seit ich denn 5600x habe ist das beim Ram die Latenz von vorher ca. 69ms auf 61ms gesunken ist dafür sind die anderen Werte schlechter geworden. Das ganze mit dem aktuellen Beta A81 Bios.



[MeMaurice]

Ich bin ja ganz neu an dem Thema dran habe aber auch festgestellt, dass die Caches bei gewissen Werten deutlich langsamer Werten. Speziell zu niedrige Werte bei tWTRS und tWTRL haben meine Cache Werte deutlich verschlechtert. Lief zwar mit niedrigen Werten stabil war aber mit höheren Werten schneller im Benchmark. War bei tRRDL glaub auch der Fall.



[gimme7]

hast du mal einen ZenTimings Screenshot dazu?



[JACKxBAUER]

Hier X570 Unify + 5600X und 3600er G.Skill (CL16)

Mit dem A81 BIOS geht nun 3800Mhz/1900 IF Clock.

Leider sind aber scharfe Timings kaum möglich (RAM Error), was mit Zen2 problemlos funktioniert hat. Hoffe dass das mit dem kommenden finalen BIOS dann funktioniert.



[Dom2907]

Hallo zusammen,

Ich habe die ersten Teile für meinen neuen Rechner bekommen und mich für das x570 unify entschieden.
Das ist mein erstes Amd System.

so weit so gut, ich hab alles zusammen gebaut und Windows installiert, aber leider läuft der pc alles andere als rund.... hat jemand eine Ahnung woran es liegt?
Vielleicht der RAM? Hab öfter davon jetzt gelesen

der Bildschirm friert immer wieder ein oder direkter bluescreen.

bios ist das neuste Beta drauf, welches hier im forum vor ein paar Tagen gepostet wurde.

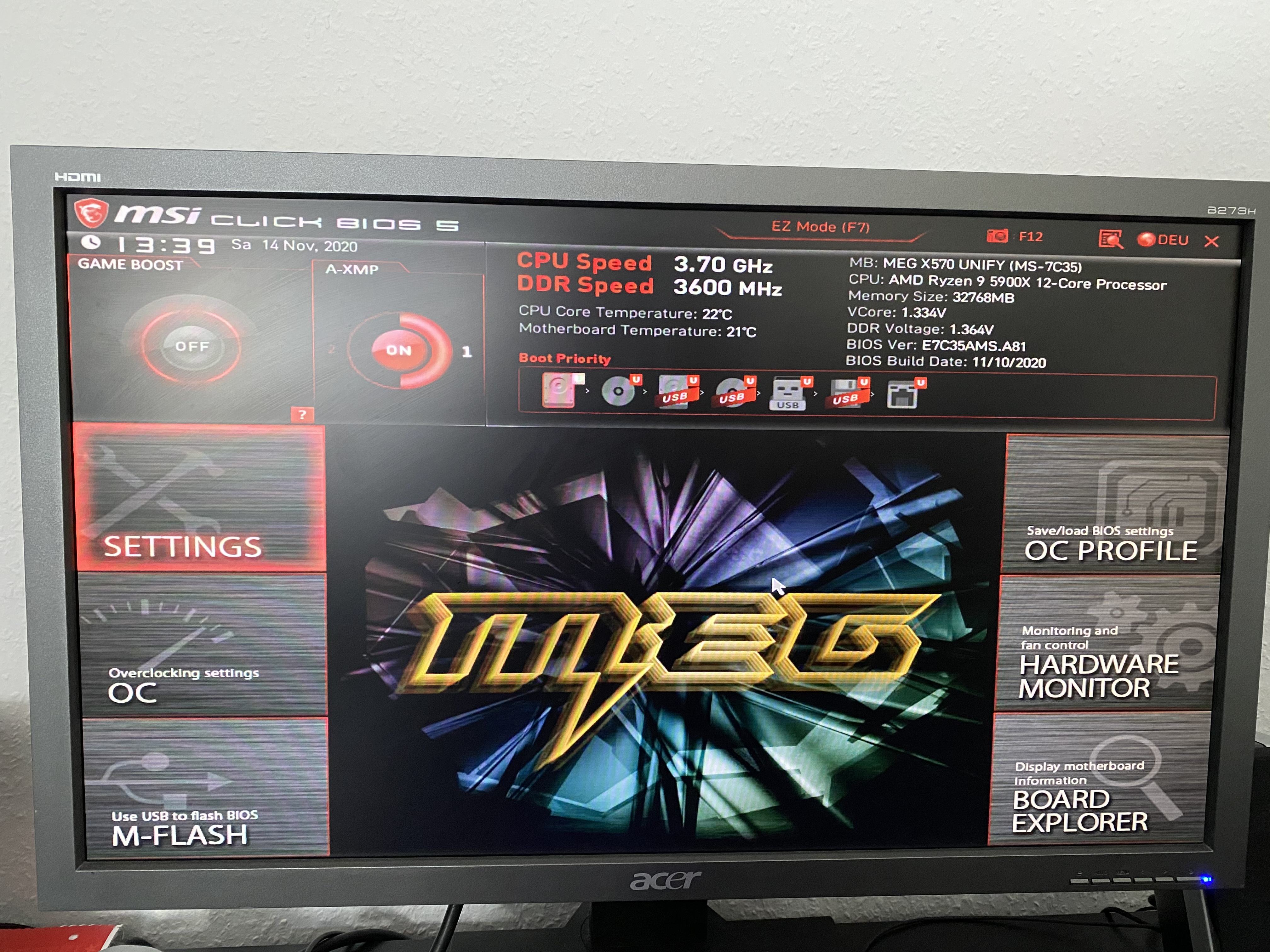

5900x
X570 unify
Aktuell noch eine 1050 ti
Gigabyte aorus gen4 1tb

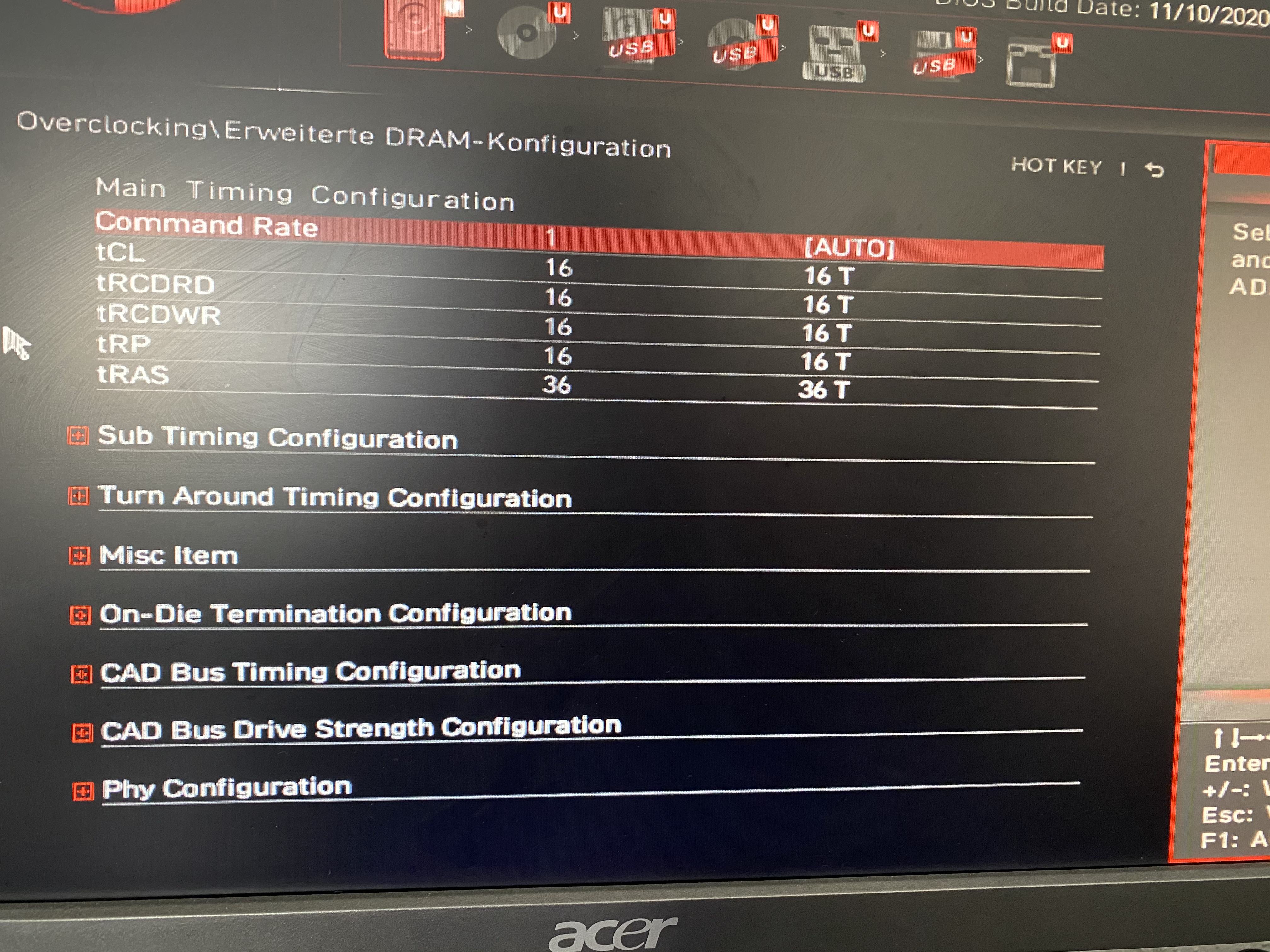

Gskill Tridentz neo 3600@16 16 16 36



[el3c]

Hui... meinen 3950x hatte ich auf CL17 bei 4000Mhz und einem FCLK bei 2000Mhz, auf meinem Intel lief der sogar mit 4133Mhz

Davon bin ich weiter entfernt... nicht einmal die FCLK1900 sind möglich, habe das Beta Bios das eigentlich das Problem fixen sollte. Beschweren kann ich mich aber nicht wirklich:

Was ich aber noch viel schlimmer finde, seit dem BIOS Update bekomme ich einen schwarzen Screen auf mein 77CX9LLA... jetzt kann ich die Kiste immer hoch schleppen ins Arbeitszimmer wenn ich was machen will oder muss ;/



[gimme7]

lade dir mal das aktuelle AIDA runter (6.30). 6.25 wirft bei ZEN3 zu hohe Werte aus

Beitrag automatisch zusammengeführt: 14.11.2020

@Dom2907 RAM in Slots 2 und 4 von der CPU aus gezählt? Windows frisch im UEFI Modus installiert und Chipsatztreiber installiert? Versuch mal den RAM auf 3200Mhz laufen zu lassen



[el3c]

lade dir mal das aktuelle AIDA runter (6.30). 6.25 wirft bei ZEN3 zu hohe Werte aus

Beitrag automatisch zusammengeführt: 14.11.2020

@Dom2907 RAM in Slots 2 und 4 von der CPU aus gezählt? Windows frisch im UEFI Modus installiert und Chipsatztreiber installiert? Versuch mal den RAM auf 3200Mhz laufen zu lassen



[FM4E]

Scheinbar habe ich das Problem mit der Lüftersteuerung gelöst und arbeitet nun so, wie sie soll. Ich hoffe, das bleibt so.



[clouseau]

Moin zusammen, es gibt ein neues Bios. Hoffentlich ist das Problem mit der Lüftersteuerung gelöst. Mal schauen.
Schöne Woche euch allen.



[Scoty]

Neues Beta A82 Bios gibt es auf der Homepage.



[Mastereye]

Dies ist bei mir nicht der Fall. Meine Riegel laufen auch per XMP und auf dem Brett leuchtet keine rote LED.

Btw...ich habe heute die GPU gewechselt (1080 --> 3080), ich hatte keine Bild oder PCIe Fehler. Vor einiger Zeit kam doch mal die Aussage auf das dass Board Probleme bei einem GPU change hatte.
Bei mir lief der Switch ohne Probleme.

Ich glaube ich muss meine Aussage von damals revidieren. Ich hab gestern mein BIOS auf das letzte stable Release (7C35vA7) geflashed. Und ich muss sagen, nun leuchtet auch eine
kleine rote LED neben den RAM Slots. .



[FM4E]

Moin zusammen, es gibt ein neues Bios. Hoffentlich ist das Problem mit der Lüftersteuerung gelöst. Mal schauen.
Schöne Woche euch allen.

Ah, noch jemand, bei dem die Lüftersteuerung nicht korrekt arbeitet?



[Dom2907]

lade dir mal das aktuelle AIDA runter (6.30). 6.25 wirft bei ZEN3 zu hohe Werte aus

Beitrag automatisch zusammengeführt: 14.11.2020

@Dom2907 RAM in Slots 2 und 4 von der CPU aus gezählt? Windows frisch im UEFI Modus installiert und Chipsatztreiber installiert? Versuch mal den RAM auf 3200Mhz laufen zu lassen

Im uefi das hat geklappt....

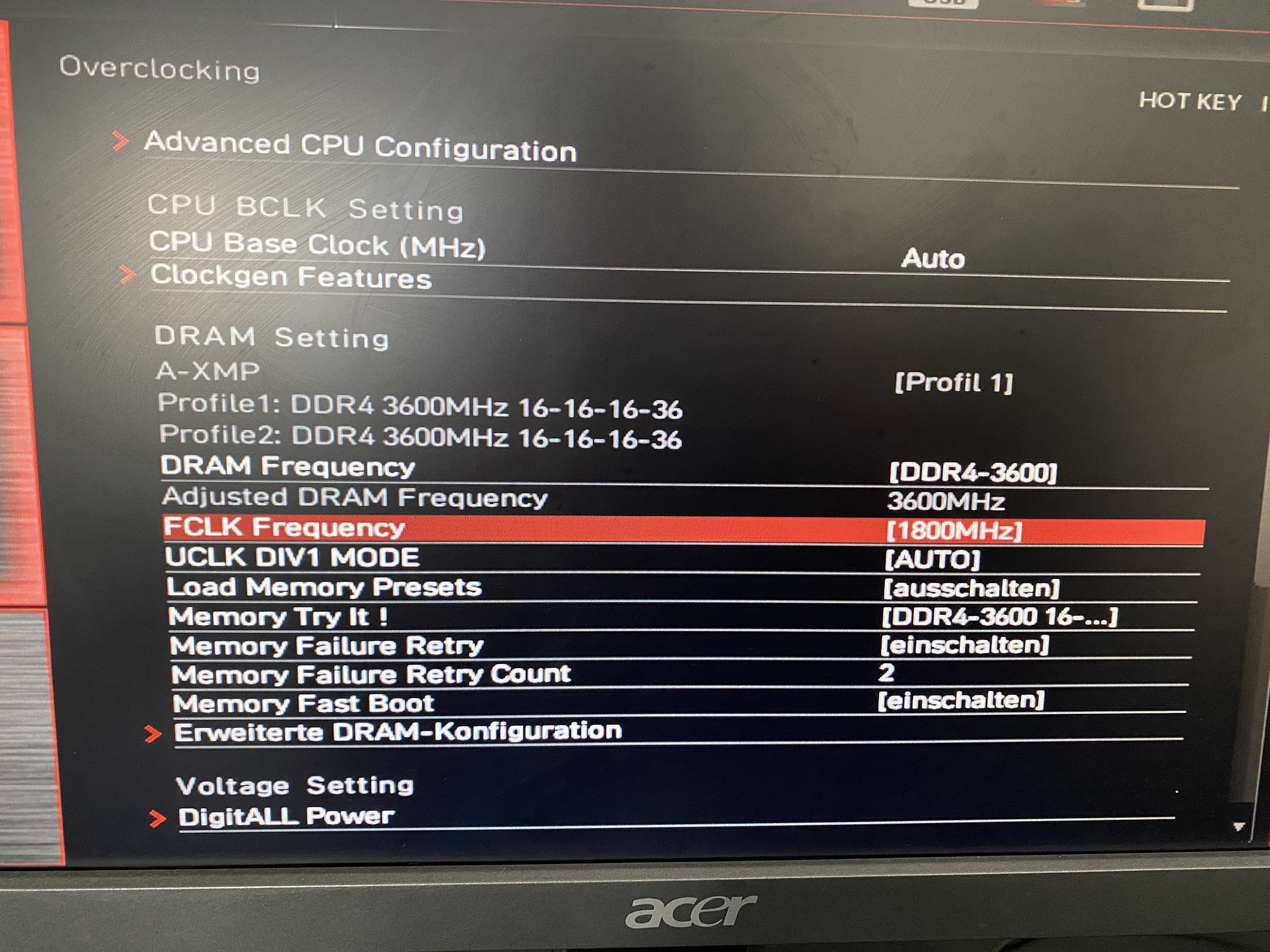

Vielen vielen Dank, sogar RAM läuft jetzt im xmp auf 3600mhz



[clouseau]

@FM4E, ja hab das in diesem Thread auch schon mal angesprochen, vor ein paar Wochen. Seit dem mit allen Bios Versionen. Leider ist das Problem das die Lüfter dann komplett ausfallen, mitten im Betrieb. Ich habe 4 Noctua Lüfter: CPU Lüfter pwm gesteuert und 3 Gehäuse Lüfter mit 3 Pin Belegung. Da sich die Ausfälle nicht beheben liessen habe ich die 3 Gehäuse Lüfter ans Netzteil angeschlossen und auf 700 Umdrehungen begrenzt. Den CPU Lüfer steuert weiter das MB. Seit dem keine Probleme mit CPU Lüfter. Eventuell hat das Board Probleme mit dem Mischbetrieb von 3 und 4 Pin Belegung!?



[Scoty]

In der neuen Beta ist UEFI nun endlich die Standard Einstellung. Wurde auch mal Zeit das man es so setzten tut.



[FM4E]

@FM4E, ja hab das in diesem Thread auch schon mal angesprochen, vor ein paar Wochen. Seit dem mit allen Bios Versionen. Leider ist das Problem das die Lüfter dann komplett ausfallen, mitten im Betrieb. Ich habe 4 Noctua Lüfter: CPU Lüfter pwm gesteuert und 3 Gehäuse Lüfter mit 3 Pin Belegung. Da sich die Ausfälle nicht beheben liessen habe ich die 3 Gehäuse Lüfter ans Netzteil angeschlossen und auf 700 Umdrehungen begrenzt. Den CPU Lüfer steuert weiter das MB. Seit dem keine Probleme mit CPU Lüfter. Eventuell hat das Board Probleme mit dem Mischbetrieb von 3 und 4 Pin Belegung!?

Ich werde es nachher sehen. Meine Gehäuselüfter wechsle ich gegen PWM-Modelle aus

In der neuen Beta ist UEFI nun endlich die Standard Einstellung. Wurde auch mal Zeit das man es so setzten tut.

Bei mir ist stets standardmäßig der UEFI-Mode aktiviert gewesen.



[Mastereye]

Bzgl. der kleinen roten LED nahe der RAM Slots. In älteren Bios Versionen soll die LED nicht ordnungsgemäß funktioniert haben.

I think I read somewhere that it’s an indicator that XMP is engaged

I got confirmation from MSI support that this light is indeed XMP light and it is on when A-XMP is enabled.



[H3llkn1ght]

Hallo an Alle, gerade zu diesem Thema hab ich eine Frage und hoffe, dass mir jemand in meiner Verzweiflung helfen kann:

Ich habe das MEG Unify x570 board mit einem 5950x - Prozessor. Da ich diesen neuen Rechner nicht nur zum Zocken, sondern auch für die Arbeit und den Videoschnitt benötige, habe ich vorab für mein Mainboard ein 4er - Kit RAM besorgt, welches sich auf 128 GB beläuft (128GB G.Skill DDR4 PC 3200 CL16 KIT (4x32GB). Seitdem nun der neue Prozessor eingesetzt ist kann ich nur noch einen RAM-Slot nutzen, und zwar den ganz linken der vier. Bei dem Einsatz der anderen Speicher kommt sofort der Fehler A0 (was soviel wie einen Defekt darstellen soll), dreimaliges Piepen taucht auf.

Ich kann also mit dem Rechner derzeit nur einen RAM-Stick nutzen. Da ich in der Thematik teilweise sehr wenig weiß, wollte ich fragen, ob es eventuell an der derzeitigen BIOS-Version liegt, die noch nicht vollständig veröffentlicht worden ist. Ich habe das A82-BIOS heute draufgespielt, es hat sich dabei aber nichts verändert. Auf der Seite von MSI sehe ich natürlich, dass der Prozessor NICHT vom Mainboard unterstützt wird (bzw. noch nicht).

Über jede Hilfe bin ich dankbar. Eventuell ist es hierbei nur meine Ungeduld und ich muss auf ein passendes BIOS-Update warten, andernfalls kann es natürlich auch ein anderes Problem sein. Die Komponenten sind alle neu, der Rechner wurde vor zwei Wochen zusammengebaut und vor dem 5950x lief alles perfekt mit einem 3600x (als Übergangsprozessor).



[FM4E]

Der Ryzen 9 5950X wird vom UNIFY ab der BIOS-Version A.60 unterstützt, also frühestens mit AGESA-Version 1.0.8.0, wobei natürlich AGESA 1.1.0.0 für die optimale Performance für die Ryzen-5000-Prozessoren gedacht ist und ab der BIOS-Version A.70 implementiert ist. Deswegen hat MSI die Ryzen-5000-Prozessoren beim UNIFY ab der BIOS-Version A.70 freigegeben.

Laut deines Beitrags habe ich es nun so verstanden, dass dein Board mit dem Ryzen 5 3600X problemlos lief. Hast du denn nach dem Wechsel zum 5950X einen CMOS-Clear durchgeführt? Hast du testweise noch anderen RAM da, um das Problem zu überprüfen?
