[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:

• Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
• Supports DDR4 Memory, up to 5000+(OC) MHz
• Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
• Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
• 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
• Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
• Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
• Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
• ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:



[Taani]

2x6900xt ist amd somit Crossfire, da gibt es keine Bridge.

Ah ok, das hatte ich dann wohl überlesen...

On-Topic: Hab das neue Bios gezogen aber machbar ist bei mir kein höherer IF-Takt als 1900Mhz auf die Schnelle. Idletemp ist bei mir bei 43C° mit dem OC wie in der Sig, was ein bisschen weniger ist als zuvor.



[Chris1975]

Ohne CO 10300 Punkte mit -10 CO 10600 bei CB20 mit default limits.Da hat sich doch ein bischen was getan.



[DerRob]

Oder könnte es Probleme geben wenn alle M2 Slots belegt sind wegen der Lines?

Außer den beiden x1 Slots teilen sich keine Anschlüsse irgendwelche Lanes (außer natürlich dem ersten und zweiten x16 Slot)

Welche Slot-Kombinationen hast du denn schon durchprobiert? Hast du die 2. Karte auch schon mal allein getestet?



[ScHItZ]

Außer den beiden x1 Slots teilen sich keine Anschlüsse irgendwelche Lanes (außer natürlich dem ersten und zweiten x16 Slot)

Welche Slot-Kombinationen hast du denn schon durchprobiert? Hast du die 2. Karte auch schon mal allein getestet?

Vielen Dank für die Antwort. Habe heute Nacht alles getestet und Crossfire läuft bei mir nur mit einer verbauten m.2.
Was aber nicht schlimm ist, jetzt packe ich halt noch eine ssd rein.
Eine 2TB M.2 und eine 2TB ssd reicht mir.

War halt nur nervig wegen der Wasserkühlung da ist durchtesten immer brutal umständlich.



[Chris1975]

2x6900xt mit wakü Respekt das ist ne Waffe.



[ScHItZ]

2x6900xt mit wakü Respekt das ist ne Waffe.

Eher ein dummes kostspieliges Hobby



[oefianer]

Eher ein dummes kostspieliges Hobby

Ich würd mal sagen du spielst gerne mit Technik.
Vielen Schmerzt es einfach das du 2 stk 6900xt hast und sie noch keine.

Auf was für spiele/Monitore spielst du das sich ein Crossfire Lohnt bei dir ?



[ScHItZ]

Ich würd mal sagen du spielst gerne mit Technik.
Vielen Schmerzt es einfach das du 2 stk 6900xt hast und sie noch keine.

Auf was für spiele/Monitore spielst du das sich ein Crossfire Lohnt bei dir ?

Ja das kann ich mir vorstellen das es viele schmerzt aber es wie so oft im Leben man muss hartnäckig sein. Ich habe beide Karten quasi zum EK hier im Forum erworben. Also alles ist möglich.

Ich nutze 2xASUS ROG Strix XG27WQ für HighFPS und einen 4K 65 Zoll HDR Ferseher von Samsung wenn es schön sein soll.

Btw. Crossfire lohnt nicht wirklich ich finde nur das es in einem Build einfach geil aussieht.
Und ich bastel halt unwahrscheinlich gerne.



[Taani]

Oh... ein Orangen-/Zitronenlimonadenautomat 8)
Spaß, sieht super aus!



[DerRob]

Vielen Dank für die Antwort. Habe heute Nacht alles getestet und Crossfire läuft bei mir nur mit einer verbauten m.2.

Steckt die 2. Karte im zweiten oder dritten x16 Slot?

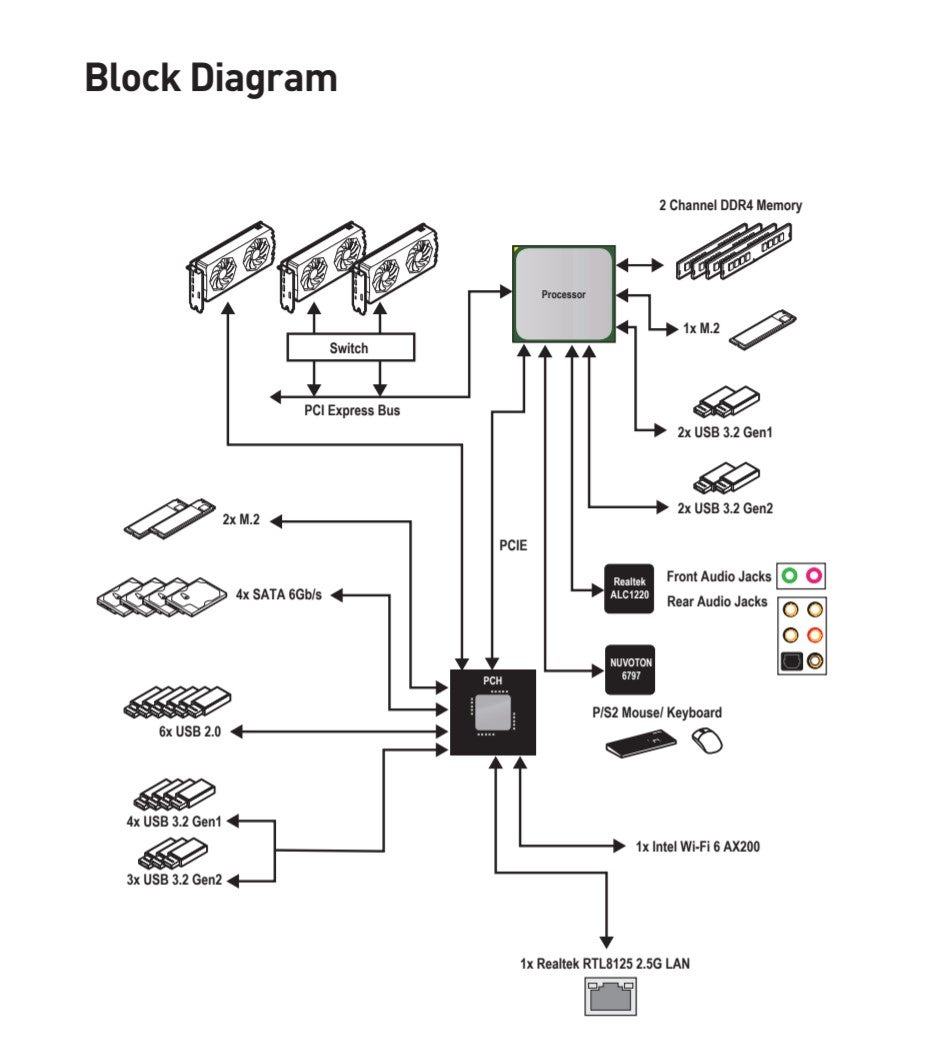

Der erste und der zweite x16-Slot hängen zusammen mit dem ersten M.2 direkt an der CPU, der ganze Rest (dritter x16, zweiter und dritter M.2, die beiden x1-Slots, LAN, WLAN) direkt am X570. Kann mir nicht vorstellen, warum die M.2 am Chipsatz plötzlich nicht mehr funktionieren sollen, wenn da ne zweite Grafikkarte an der CPU hängt...



[ScHItZ]

Steckt die 2. Karte im zweiten oder dritten x16 Slot?

Der erste und der zweite x16-Slot hängen zusammen mit dem ersten M.2 direkt an der CPU, der ganze Rest (dritter x16, zweiter und dritter M.2, die beiden x1-Slots, LAN, WLAN) direkt am X570. Kann mir nicht vorstellen, warum die M.2 am Chipsatz plötzlich nicht mehr funktionieren sollen, wenn da ne zweite Grafikkarte an der CPU hängt...

Anhang anzeigen 609226

Sehr interessant, die Karten stecken im ersten und zweiten Slot. Das könnte echt sein das zwei M.2 gehen könnten wenn die Karte im dritten PCIe steckt. Allerdings bin ich mir nicht sicher ob ich mir den Stress für eine zweite m.2 gebe wieder alles auseinander zu reißen. Das ist schon "painintheass"
Schlimmer ist aber das ich dann einiges am Spiegelbuild ändern müsste das dann die Ausschnitte nicht mehr passen :/



[DerRob]

Sehr interessant, die Karten stecken im ersten und zweiten Slot. Das könnte echt sein das zwei M.2 gehen könnten wenn die Karte im dritten PCIe steckt. Allerdings bin ich mir nicht sicher ob ich mir den Stress für eine zweite m.2 gebe wieder alles auseinander zu reißen. Das ist schon "painintheass"

Eigentlich ist der erste und zweite Slot schon richtig so. Dann laufen beide Karten auch im x8-Modus. Beim ersten und dritten Slot hätte die erste Karte zwar 16 Lanes, die zweite würde aber nur noch mit 4 Lanes laufen.

Was passiert denn mit den SSDs im 2. und 3. M.2 Slot? Werden die einfach nicht mehr erkannt? Was sind das für welche? Vielleicht hilft es auch, wenn du die M.2 Slots auf Gen. 3 stellst (müsste eigentlich irgendwo im BIOS möglich sein).



[ScHItZ]

Eigentlich ist der erste und zweite Slot schon richtig so. Dann laufen beide Karten auch im x8-Modus. Beim ersten und dritten Slot hätte die erste Karte zwar 16 Lanes, die zweite würde aber nur noch mit 4 Lanes laufen.

Was passiert denn mit den SSDs im 2. und 3. M.2 Slot? Werden die einfach nicht mehr erkannt? Was sind das für welche? Vielleicht hilft es auch, wenn du die M.2 Slots auf Gen. 3 stellst (müsste eigentlich irgendwo im BIOS möglich sein).

Es ist quasi umgekehrt sobald m.2 Platten in den Slots sind oder auch nur einem wird die zweite Graka nicht mehr angenommen.



[Strikeeagle1977]

kurze Frage hier an die ganz eingefleischten MSI Jünger.

Gibt es für jdm, der vom Asus Lager rübergewechselt ist eine empfehlenswerte Erklärung zum MSI UEFI?
Irgendwie bin ich da nach über 10 Jahren Asus und etwas Asrock Erfahrung jetzt beim X570 Carbon Pro doch etwas erschlagen

Danke



[Murazor]

Vor dem Unify kam ich von einem Asus x470 Prime. Es ist eine Umstellung aber so viel gibt es im BIOS ehrlich gesagt doch gar nicht zu tun. Nach 3 bis 4 Mal da drinnen, weiß man, wo alles wichtige ist..



[Taani]

Komme auch vom Asus X470 Prime, bin mit der Advanced-Ansicht aber recht schnell zurechtgekommen. Ein paar Einstellungen sind zwar doppeltgemoppelt drinne zu finden (zB Dram Timings) aber wenn man weiß wo, dann fluppt das und verwirrt nicht mehr so. Inputlag mit der Maus+Clicks habe ich im Gegensatz zum Asus keine mehr und mir sagt die flachere Verschachtelungstiefe, dafür vielleicht mehr Menüpunkte allgemein, mehr zu als beim Asus.



[Taani]

Ist der Resizable Bar Support schon drinne? Wenn ja, ich find ihn nicht im Bios... ich habe das Menü wohl zu sehr gelobt



[oefianer]

Ist der Resizable Bar Support schon drinne? Wenn ja, ich find ihn nicht im Bios... ich habe das Menü wohl zu sehr gelobt

Benutz das such fenster oben rechts.



[Murazor]

Augen auf.



[Strikeeagle1977]

und bitte darauf achten, dass CSM für Res.BAR aus sein muss.
GPT Boot Datenträger, only UEFI Bootdevices, kein Legancy und CSM aus.

Support Resizable Bar ist meines Wissens seit Agesa 1.2.0.0. dabei



[Taani]

Mit dem neuen Bios und nach 2-3 Crashes (Komplettreboot) mit Outriders hat sich die LED-Anzeige entschlossen permanent "00" anzuzeigen in Windows. Zurückstellen auf Disabled/Enabled hat auch nix gebracht.



[reinhardrudi]

Mit welcher Grafikkarte?



[Taani]

Nvidia RTX 3080 FE

Edit: Sonst läuft alles normal, nur eben die Anzeige nicht mehr.



[gimme7]

hat sich die LED-Anzeige entschlossen permanent "00" anzuzeigen in Windows. Zurückstellen auf Disabled/Enabled hat auch nix gebracht.

es gibt vielleicht gute, definitv aber schlechte Nachrichten für Dich

die Gute: Möglicherweise lässt sich das mit einem Update der LED Firmware beheben.
die Schlechte: Das geht nur mit Dragon Center und es nicht garantiert, dass es dein Problem löst.

Falls du dich dazu entschließen solltest DC zu installieren, damit du das LED update ausführen kannst, dann mach auf jeden Fall ein Backup, dass du Windows wieder auf den Stand vor DC setzen kannst.



[Taani]

Danke dir @gimme7



[reinhardrudi]

Ich hab mit dem DC ein LED Update gemacht. Alles gut und problemlos.



[Taani]

Ich hab mit dem DC ein LED Update gemacht. Alles gut und problemlos.

Bei mir zeigt es jetzt wieder die Temperatur an... war seit meinem Post nicht 1x im Bios und es ist jetzt einfach wieder da...



[FM4E]

Cool, jetzt habe ich auch bei mir den Fall, dass die CPU Core Voltage (SVI2 TFN) unter HWInfo64 bei über 1,4 Volt im Idle verbleibt, obwohl ich nichts verändert habe. Dabei bleibt der Takt der Kerne im Idle bei 3,6 GHz. Vor einem Monat ging die Spannung noch normal runter auf ~0,9 Volt und die Kerne auf etwa 1,7 GHz. Energiesparplan ist weiterhin der Windows Balanced. Aktiviere ich den Energiesparmodus, arbeiten die 12 Kerne wieder mit 1,7 GHz und die VCore geht auch runter, ist aber keine Lösung, da es vorher mit dem Balanced auch ging. Ich habe da das letzte Windows-Update im Verdacht...



[Murazor]

Ich habe eher HWiNFO im Verdacht. Hast du Ryzen Master installiert? Dort wird es mMn richtig angezeigt. Sicher bin ich aber nicht.



[FM4E]

Ja, Ryzen Master habe ich testweise mal installiert. Laut dem Tool wird die Spannung im Idle runtergesetzt und die Kerne werden auch überwiegend schlafengelegt, aber wie verlässlich Ryzen Master ist, kann ich nicht einschätzen. Was mich einfach verwundert ist, dass es vor einem Monat noch normal lief und auf einmal nicht mehr. Deswegen habe ich das letzte Windows-Update von März verdächtigt.
