[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

product_10_20191002132606_5d9434ee62129.pngproduct_9_20190723092258_5d3661724d540.pngproduct_1629079667f4b88b2d70e858818adcfd4767cd52a2.pngproduct_1629094385a72f0a5d4a37c30deff6b3dcba91659c.png​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:
  • Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
  • Supports DDR4 Memory, up to 5000+(OC) MHz
  • Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
  • Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
  • 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
  • Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
  • Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
  • Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
  • ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:


Anhänge

  • product_1_20190927094619_5d8d69eb70536.jpg
    93,2 KB · Aufrufe: 1.209
  • product_1_20190527093622_5ceb3f164b3ae.png
    212,6 KB · Aufrufe: 650
  • product_6_20190723092258_5d36617274da8.png
    298,1 KB · Aufrufe: 678
  • product_162907966525e3301894bbdab4e43d1bcf1b0b6f7b.png
    187,3 KB · Aufrufe: 423
  • product_162942345230b8141d0282a0e842b4006713d60184.png
    142,5 KB · Aufrufe: 509
Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Laing DDC 3.25 18Watt.

Die hat einen 3 Pin Lüfteranschluss.

Im Handbuch steht nix wieviel Watt ich über den Pump_Connector ziehen kann, auch nichts im Netz gefunden dazu....


Komplette Kühlung ist vorhanden, aber durch anstehenden Umbau (höhere Förderhöhe) und spätere Option auf GPU-Kühler reicht die DDC 310 höchstwarscheinlich nicht mehr aus um alles "druckvoll" zu versorgen und ich kann eine 3.25 für ganz kleines Geld schießen.

Das Ding pumpt wie Hölle und deswegen möchte ich sie eben ggf regeln können. Aber keine Lust auf noch wieder extra Controller + Gedöns zu kaufen, einbauen (Kabelschrott) etc....
Kann das ja ganz einfach über das MB-BIOS steuern.

Wüsste deshalb gerne vorab was der Anschluss vertägt.

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Also...

Ich habe den MSI-Support kontaktiert.

Laut Aussage von denen liefert auf dem X570 Unify der CPU_FAN1_Anschluss 1Amper und der Pump_FAN1_Anschluss 3Ampere bei 12V.....

Gruß RON

ABER....!!!!

Zumindestet eine DDC kann man dort, trotz der theoretisch möglichen 36Watt nicht ohne weiteres anschließen.
Die angegeben Wattzahl der verschiedenen DDC_Modelle im laufenden Betrieb liegen zwischen 12 und 24 Watt.
Ich habe aber nun schon mehrfach gelesen, das die DDC einen Anlaufstrom von teilweise über 40 Watt hat und somit würde ich den Anschluß, zumindest immer kurzfristig, mit jedem Start überlasten.

Ist mir dann doch zu heikel.

Aber für eine Batterie von Lüftern reicht der Anschluss wenigtens locker aus. 💪🐔🤌

Gruß RON

Zuletzt bearbeitet:
wurde erst heute veröffentlicht, auch wenn da 23.3 steht.
Ich werde noch warten, hab keine USB Probleme. Aber in kürze werden bestimmt ein paar Rückmeldungen kommen.

Ich habs mir jetzt raufgezogen per M-Flash. Verlief alles ohne Probleme. Nun ist mir aufgefallen das der Ryzen Master keine Werte mehr anzeigt. Temperatur 0 , Takt 0 Spannung 0 . Das konnte ich beheben indem ich Ryzen Master deinstalliert und noch mal neu installiert habe.
Auch aufgefallen ist mir das die Maus jetzt oft verzögert reagiert. Das war vorher nicht der Fall.
Im CB23 wird der 5800X gut 3 Grad heißer 87 Grad PBO deaktiviert. Multi Score ca 200 Punkte weniger 15100 vorher, 15302 Punkte als mit dem vorherigen beta Bios A91. Ich glaub da muss noch mal ein wenig nachgebessert werden.

Dann warte ich lieber und bleib beim Beta aus Ende Februar (A91) :) Bis auf einmal wurde ich von dem USB Phänomen verschont. Und A92 hat ja Agesa 1.2.0.2 noch nicht drin.

A92 läuft hier so weit wie immer recht normal. Einzig meine externe M2 NVME in einem Asus Strix M2 Gehäuse will nicht richtig erkannt werden vorne am USB C. Andere Geräte machen aber keine Probleme. Das Gerät hatte aber schon mal funktioniert, muss mit dem A80 Bios gewesen sein, weiß es aber nicht mehr sicher. Ich könnte das A82 ja nochmals flashen zum gegentesten aber ein Downgrade soll ja nicht so ratsam sein.

Edit: Bin mal zurück zu A80 und da geht die externe M2 auch nicht mehr vorne. Verstehe ich nicht.

Zuletzt bearbeitet:
Murazor schrieb:
Über das BIOS habe ich auch keine Probleme eigentlich. Nur über FanContol.
Zum Vergrößern anklicken....
FanControl basiert auf librehardwaremonitor. Sys5 wird laut HWiNFO/OCCT über NUC126 gesteuert oder ausgelesen, alle anderen über NCT6797D. Hier mangelt as bei librehardwaremonitor an Support für diesen Controller, daher kann man den nicht in FanControl steuern :/

aanti schrieb:
FanControl basiert auf librehardwaremonitor. Sys5 wird laut HWiNFO/OCCT über NUC126 gesteuert oder ausgelesen, alle anderen über NCT6797D. Hier mangelt as bei librehardwaremonitor an Support für diesen Controller, daher kann man den nicht in FanControl steuern :/
Zum Vergrößern anklicken....
OK, war mir gar nicht bewusst, dass das über einen anderen Controller geht. Kannst du vielleicht zeigen, wo ich diese Info in HWINFO finde?

Zuletzt bearbeitet:

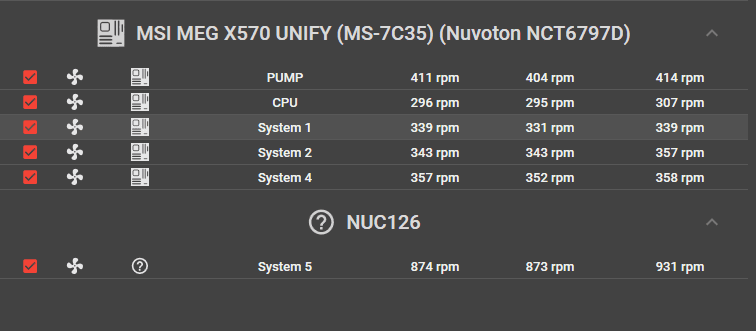

Fan 5 sollte unter einem anderen controller gelistet sein (standard layout von HWiNFO)
Du kannst das auch einfach in OCCT sehen, wo die Lueftergeschwindigkeit angezeigt wird.


Anhänge

  • Capture.PNG
    9,1 KB · Aufrufe: 81
Hab mir auch mal das FanControll geladen. Es wurden alle Lüfter automatisch erkannt bis auf einen. Wahrscheinlich weil oben schon geschrieben der an einen anderen Sensor hängt.
Sieht so bei mir aus:


Ja. Fan #6 dürfte der Übeltäter sein. Naja, abwarten. Vielleicht kommt ein Update, dass das Problem löst. Aber ich glaube ich habe unten noch ein Fan Header frei.

Nummer 5 meinst du, 6 zeigt ja RPM an und kann kontrolliert werden.

Ich habe auf dem github von librehardwaremonitor gesehen, dass die daran arbeiten, RAM temparatur sensoren zu unterstützen. Wenn das dann bei FanControl eingepflegt ist kann man einen RAM lüfter über Temp-Target das so einstellen, dass die B-Dies immer schön unter 48 oder 50 C liegen 8-)

Bei mir ist es #6. Egal. Kommt vermutlich einfach auf die belegten Header an.

Das Bios läuft mit den selben Parametern wie das 91er problemlos.Temperatur Performence alles wie beim 91er nach den ersten eindrücken.

Ich möchte meine Erfahrung von gestern noch mal ein wenig revidieren. Heute läuft alles ohne Probleme auch die Maus ohne Verzögerung. Performance ist auch wieder gut 15336 Multi. Temperatur wieder um 3 Grad gesunken. Keine Ahnung habe absolut nichts geändert. Aber ist ja gut das es wieder gut läuft. Lasst euch nicht abschrecken von meinem gestrigen Post. Mfg Christian

Ich hätte mal eine Frage. Für Crossfire muss ich doch nichts einstellen im BIOS oder? Einfach zweite Karte rein und los. Oder täusche ich mich da?

Weil mein System findet die zweite Karte nicht...

Zuletzt bearbeitet:
Kann mit dem BIOS erstmals 2000 MHz IF booten, selbst mit Spannungseinstellungen auf AUTO. Vorher niemals über 1900 (das ist allerdings 100% stable). Mit 2000 kommen aber ne Menge WHEAs und Änderungen an den Spannungen scheinen unmittelbar nicht zu helfen

aanti schrieb:
Kann mit dem BIOS erstmals 2000 MHz IF booten, selbst mit Spannungseinstellungen auf AUTO. Vorher niemals über 1900 (das ist allerdings 100% stable). Mit 2000 kommen aber ne Menge WHEAs und Änderungen an den Spannungen scheinen unmittelbar nicht zu helfen
Zum Vergrößern anklicken....

B550 unify-x bekam auch ein neues bios Vsoc muss ich jetzt 1.175 für IF2000 vorher 1.1375

Habe bis 1.2 probiert. Bootet alles, aber WHEAs erscheinen sobald man den Browser öffnet oder sonst die CPU ein bisschen belastet (zb boosttester). Glaube gelesen zu haben, dass bis zu 1.3 das Limit für Zen 3 ist, nicht 1.2 wie bei Zen 2..Teste ein andermal weiter :)

ScHItZ schrieb:
Oder könnte es Probleme geben wenn alle M2 Slots belegt sind wegen der Lines?
Zum Vergrößern anklicken....
Du musst es in den Grafik Treiber noch aktivieren.

Im bios solltest du schauen können wie viele Lines zugewiesen sind.
