[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

product_10_20191002132606_5d9434ee62129.pngproduct_9_20190723092258_5d3661724d540.pngproduct_1629079667f4b88b2d70e858818adcfd4767cd52a2.pngproduct_1629094385a72f0a5d4a37c30deff6b3dcba91659c.png​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:
  • Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
  • Supports DDR4 Memory, up to 5000+(OC) MHz
  • Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
  • Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
  • 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
  • Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
  • Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
  • Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
  • ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:


Anhänge

  • product_1_20190927094619_5d8d69eb70536.jpg
    93,2 KB · Aufrufe: 1.209
  • product_1_20190527093622_5ceb3f164b3ae.png
    212,6 KB · Aufrufe: 650
  • product_6_20190723092258_5d36617274da8.png
    298,1 KB · Aufrufe: 678
  • product_162907966525e3301894bbdab4e43d1bcf1b0b6f7b.png
    187,3 KB · Aufrufe: 423
  • product_162942345230b8141d0282a0e842b4006713d60184.png
    142,5 KB · Aufrufe: 509
Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Bin von ITX auf ATX und hatte nur gutes gelesen über das Unify.

5900x, kein einziger BSOD. Bios schaut halt aus wie ein MSI Bios ausschaut :) Ist eigentlich nur Gewohnheit. Ich such mich sowohl bei Asus als auch bei MSI immer dappig für irgendwelche Untermenüpunkte.

Also instabil ist das nicht und das Bios finde jetzt nach ein paar wochen völlig in ordnung es war am anfang nur anders als das gewohnte.Auch die Performence mit AMD PBO Limits macht schon einen guten eindruck.


Anhänge

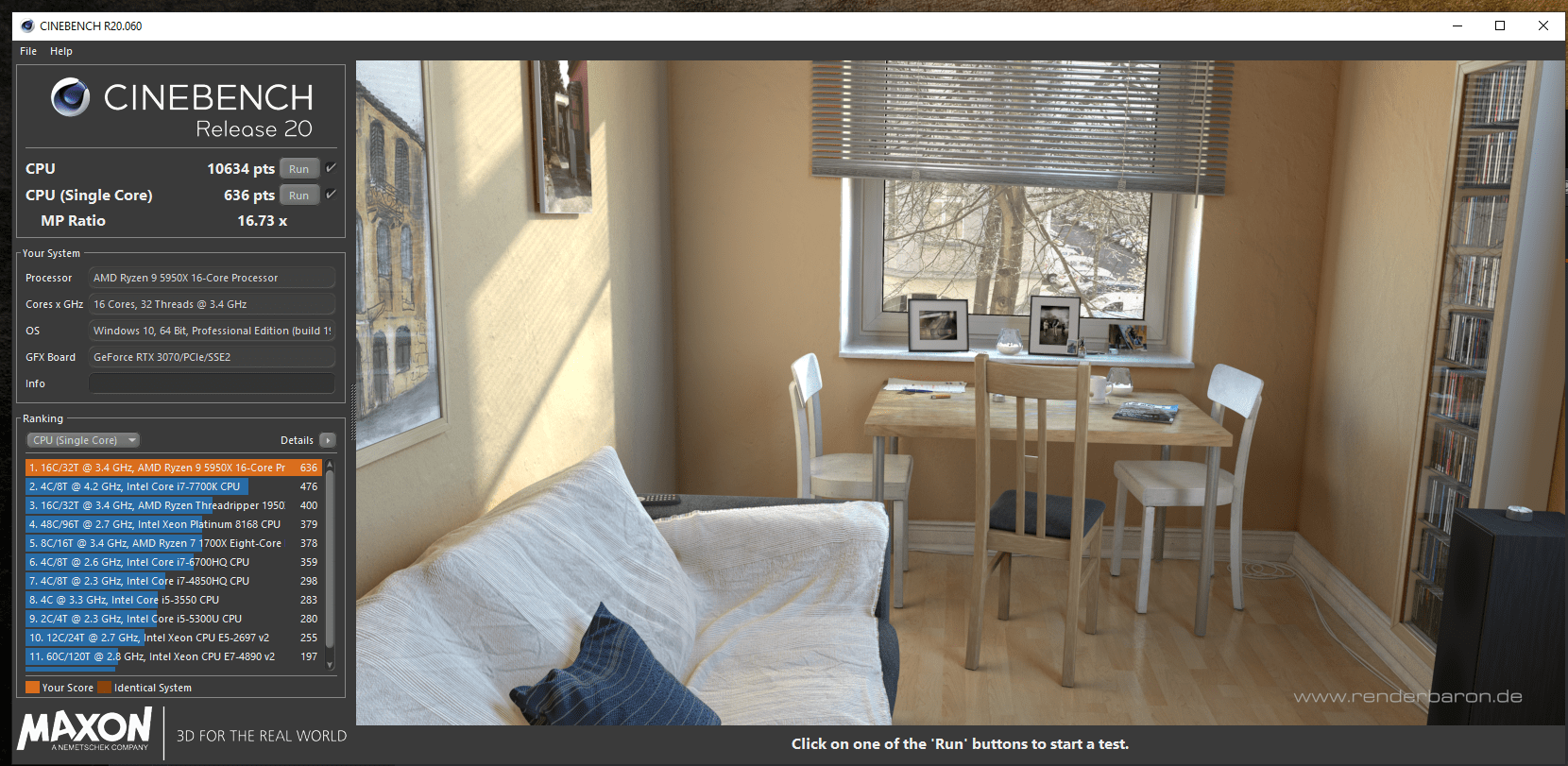

  • Screenshot (11).png
    Screenshot (11).png
    508,6 KB · Aufrufe: 132
PBO mit diesen Limits 142W/95A/140A.
Beitrag automatisch zusammengeführt:

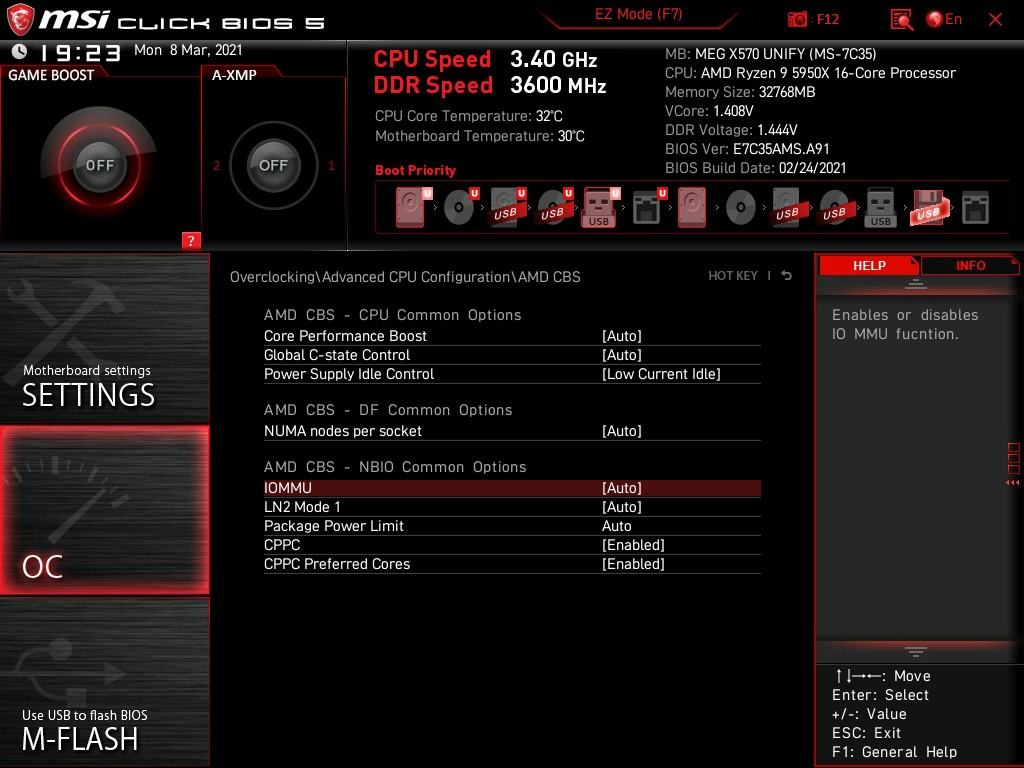

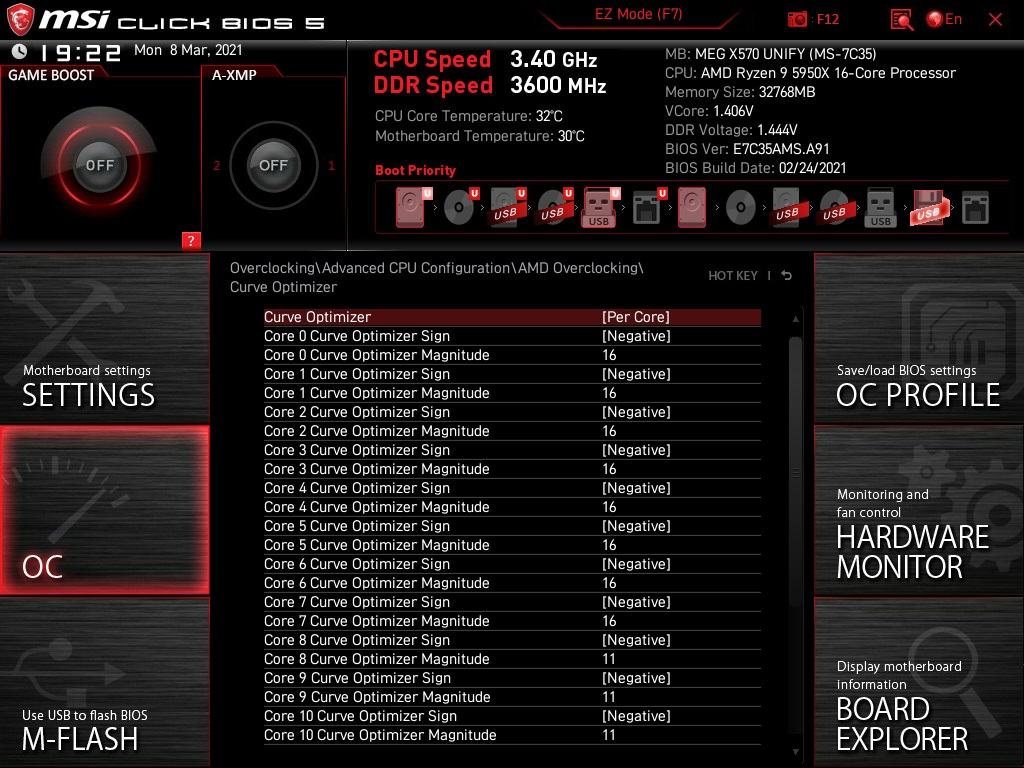

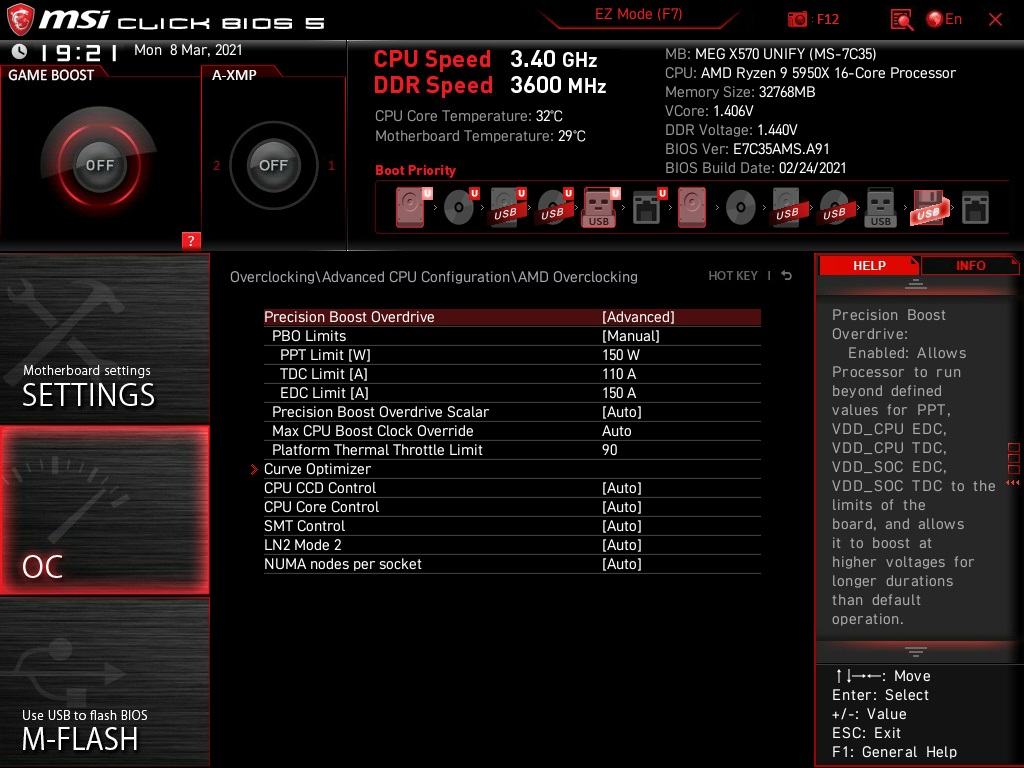

Hier ein paar screenshots momentan PPT 150W TDC 110 EDC 150A.


Anhänge

  • MSI_SnapShot.jpg
    112,3 KB · Aufrufe: 120
  • MSI_SnapShot_00.jpg
    146,2 KB · Aufrufe: 120
  • MSI_SnapShot_01.jpg
    97,6 KB · Aufrufe: 120
Zuletzt bearbeitet:
HA, hätte den Teufel nicht herauf beschwören sollen. Seit gestern auf einmal random Reboots im Idle ohne das was geändert wurde.

Womit genau? Selbe CPU hier und selbes Board, mit aktuellstem Beta BIOS läuft das Board völlig unauffällig.

Bis dato war es auch unaufällig.
Standardmässiger Kernel Power 41. Keine WHEA Errors gesehen. Passierte natürlich immer, wenn ich gerade nicht am Rechner war. Gestern in der früh 2-3, heute ebenso.

Konnte nicht leider genauer nachsehen, da heue ein non-Home-Office Tag ist. Hab heute morgen jetzt mal CO disabled und die +200 zurück auf 0 gesetzt. Vermute, dass da der Hund begraben liegt.

Hello Leute, sagt mal, ist das Normal? ... HwInfo zeigt ~550 rpm an!?


markus.kainer schrieb:
Hello Leute, sagt mal, ist das Normal? ... HwInfo zeigt ~550 rpm an!?

Zum Vergrößern anklicken....
ist das jetzt eine ernste frage ?

markus.kainer schrieb:
Ahm, ja? oO ... kann ja sein das dies bei allen Unify´s auftritt und ich somit kein Grund habe es zu tauschen :rolleyes2:
Zum Vergrößern anklicken....
Kick doch mal mit dem Finger den Lüfter an.
blockiert ? ansonsten ist er defekt wenn er nicht mehr dreht.

Könnte ein Auslesefehler von HWInfo sein, was ich aber bezweifle. So ein zucken habe ich schon bei mir an Lüftern gesehen, die z. B. eine anlaufspannung von von 7 Volt haben, aber nur 5 V anliegen. Hast du die Kurve des Lüfters mit irgendwelchen Softwaretools geändert? Dreht denn der Lüfter überhaupt?

Du könntest mal FanControl testen, damit kann man den Chipsatzlüfter auch steuern, ob er überhaupt tut. Wenn er nicht tut, würde ich das Board einschicken.
github.com

GitHub - Rem0o/FanControl.Releases: This is the release repository for Fan Control, a highly customizable fan controlling software for Windows.

This is the release repository for Fan Control, a highly customizable fan controlling software for Windows. - Rem0o/FanControl.Releases
github.com github.com

Nein, den Chipsatzlüfter hatte ich bis jetzt noch nicht angerührt, und ja er dreht nach einer Zeit dann normal an!

Was auch komisch ist, wenn ich länger im Bios bin, dann "dreht" der Lüfter komplett durch. regelt rauf und runter ... bis er nach einer Zeit dann normal läuft!?

HWInfo zeigt auch Sprunghaft bis zu 15000 RPM an oO

Wenn ich ihn normal auf zb 1000 rpm setze im Bios läuft er sauber!

Aktualisiert Mal das BIOS und via Dragoncenter die Firmware für die LED.

suali schrieb:
Bis dato war es auch unaufällig.
Standardmässiger Kernel Power 41. Keine WHEA Errors gesehen. Passierte natürlich immer, wenn ich gerade nicht am Rechner war. Gestern in der früh 2-3, heute ebenso.

Konnte nicht leider genauer nachsehen, da heue ein non-Home-Office Tag ist. Hab heute morgen jetzt mal CO disabled und die +200 zurück auf 0 gesetzt. Vermute, dass da der Hund begraben liegt.
Zum Vergrößern anklicken....

War doch immer ein WHEA 18 dabei.

Nun 24 Stunden ohne Reboot mit teils stundenlangen Idlen auf Desktop. Curve Optimizer. Hab wie immer in der Silikon-Lotterie das beste Los gezogen und -5 ist anscheinend das Maximum. Mei.. was solls. Solangs jetzt so bleibt :)

Ich habe das Problem das meine M2 NVME welche in einen Asus Strix M2 Gehäuse steckt vorne am USB C nicht mehr richtig erkannt wird. Am hinteren USB hingegen funktioniert es ohne Probleme und auch am vorderen USB A Anschluss geht es. So bald ich diese aber vorne am USB C anstecke kommen lauter disk Einträge in der Admin Ereignisanzeige: Der Stecker am Motherboard sitzt auch fest. Ich habe ja auch mitbekommen das es unter x570 zu USB Problemen kommen kann daher habe ich auch die 2 Schritte die vorgeschlagen werden im Bios umzustellen gemacht aber dann wird die Erkennung noch schlechter und Windows 10 friert sogar ein so bald ich die M2 anstecke. Ohne diese Schritte wird zumindest noch erkannt das ich was einstecke ohne das Windows einfriert. Bios ist das aktuellste Beta drauf.

Wart ein paar Tage ab bis das nächste Beta Bios mit Agesa 1.2.0.2 kommt. Das hat angeblich den USB Bug gefixt. Dann kannste weiter sehen.

Ja hoffe ich mal wobei es komisch ist das es nur diesen einen Anschluss auf einmal betrifft. So viel ich weiß ist das USB Problem dann bei allen Anschlüssen wenn es mal auftaucht.

Ich hab das Problem mit USB genau 1x gehabt. An einem Rear Anschluss. Sonst bin ich verschont. Keine Ahnung welche genauen Umstände dazu führen.

Mit dem usb Probleme kann man da nicht einfach am Chipsatz etwas mehr Spannung verpassen ?

Benutzt jemand von euch FanControl auf seinem Unify? Ich habe gerade seit langem einen Lüfter am SYS_FAN5 Header. Dieser wird mir aber nicht angezeigt in FanControl.

ich steuer alle Fans über das BIOS. Keine Probleme...

Über das BIOS habe ich auch keine Probleme eigentlich. Nur über FanContol.

ah sorry, hab ich falsch verstanden. Dachte FanControl = BIOS

Nabend....

Ich habe mir einen Wolf gesucht, konnte aber nichts eruieren.
Vielleicht weiß es ja hier jemand.

Also wieviel Watt liefert der Wasserpumpenanschluss (pump_fan) auf dem x570 Unify?

Ggf. Auch der CPU_fan_Anschluss?

Möchte die ungern überlasten.

Gruß RON

Zuletzt bearbeitet:
Oldironsides220 schrieb:
Nabend....

Ich habe mir einen Wolf gesucht, konnte aber nichts eruieren.
Vielleicht weiß es ja hier jemand.

Also wieviel Watt liefert der Wasserpumpenanschluss (pump_fan) auf dem x570 Unify?

Ggf. Auch der CPU_fan_Anschluss?

Möchte die ungern überlasten.

Gruß RON
Zum Vergrößern anklicken....
Was für eine Pumpe willst du wo genau anschliessen ?
D5 oder DC würde ich nicht direkt anschliessen aber die haben normalerweise auch ein seperaten Molex oder sata.
