[Sammelthread] NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ

NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ


Impressionen der Karte:









Technische Daten der GeForce GTX 1070
  • Chip = GP104-300-A1
  • Fertigung = 16 nm (TSMC)
  • Transistoren = 7,2 Milliarden
  • Die-Größe = 314 mm²
  • Shader-Einheiten = 1.920 (1D) (15 SMM)
  • Texture Mapping Units (TMUs) = 120
  • Raster Operations (ROPs) = 64 (48)
  • Pixelfüllrate = 72,3+ GPixel/s
  • Texelfüllrate = 180,7+ GTexel/s
  • Chiptakt = 1.506 MHz Baseclock + Boost (1.683 MHz) + Max. Boost (~1.880 MHz)
  • Speichertakt = 4.007 MHz
  • Speichergröße = 8.192 MB
  • Speichertyp = GDDR5
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 256,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 12.1
  • Leistungsaufnahme 3D (TDP) = 150 Watt
  • Leistungsaufnahme 2D = ~9 Watt
  • Versorgung über einen 8-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 1 x DL-DVI, 1 x HDMI 2.0, 3 x DisplayPort 1.4
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu fünf Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei. !!
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Geizhals Link:
GeForce GTX 1070 | Deutschland - Preisvergleich



Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier


FAQ (Frequently Asked Questions)

Wie laut ist die Karte?
Die GeForce GTX 1070 erreicht im Leerlauf mit 0,4 Sone genau den selben Wert der 1080. Der Radiallüfter dreht mit ~1.100 RPM bei 27% PWM-Stärke. Unter Last schwankt die Lautheit zwischen 2,5 Sone (~50%) bis zu (max) 2,9 Sone (53% PWM @~2.120 RPM), was deutlich weniger als bei der GTX 1080 ist. Die Maximale Drehzahl des Radiallüfter beträgt @100% 4.000 RPM.

Wie hoch sind die Temperaturen der Karte?
Die Temperatur der GTX 1070 beträgt im Leerlauf vollkommen um die 32 °C. Unter Last (Games) kann die Temperatur auf bis zu 84 °C steigen, wobei das Temperatur-Target genau 83°C beträgt. Sobald die 83°C überschritten werden, wird die Taktrate und Spannung gesenkt, sodass die Karte bei 83°C verweilt. Allerdings erreicht die 1070 zumindest im Freiluftbetrieb gerade so die 80-81 °C, was dazu führt, dass die Karte, anders als bei der 1080, die Taktraten nicht wegen der Temperatur, sondern durch das enge Powerlimit, senkt.

Wie hoch ist der Stromverbrauch?
Die GTX 1070 verbraucht im Leerlauf um die 9 Watt. Unter Last limitiert das Power-Target den maximalen Verbrauch. So verbraucht eine Referenz-GTX 1070, egal ob in Games oder im Furmark, maximal 150 Watt (100% PT). Dank niedriger Spannungen und vor allem der 16nm-Fertigung erreicht die GTX 1070 eine sehr hohe Effizienz.

Passt die Karte in mein Gehäuse?
Bei der GeForce GTX 1070 misst das PCB wieder 26,67 cm, wie bei der allen anderen Referenzmodellen nVidias der letzten Jahre

Die Performance:
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 800% (1080p), bzw. 107% (4K) und ist so im Mittel aller Reviews rund 7% schneller als eine GTX 980 Ti und damit auch schneller als eine Titan X (stock). Die GTX 1080 ist im Vergleich zur 1070 rund 20% (1080p), bzw. 23% schneller (4K).
Launch-Analyse nVidia GeForce GTX 1070 | 3DCenter.org

Overclocking:
Wie schon bei jeder Karte, die auf der Kepler-und Maxwell-Architektur basiert, lässt sich der Takt der neuen Maxwell-GPU über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt ändern. Allerdings bietet GPU Boost 3.0 zum Start der Pascal-Generation eine weitere Möglichkeit an. So kann man per Tool einzelne Takt-/Spannungswerte genau einstellen und bis zu 80 Stufen individuell anpassen.
Für einen ersten Überblick sollte man sich den Artikel zu GPU Boost 3.0 hier anschauen (+ Video)
NVIDIA GeForce GTX 1080 mit Pascal-Architektur im XXL-Test - Hardwareluxx

Zu den bisher erreichten Taktraten:
Die 1070 verhält sich bezüglich der Taktraten sehr ähnlich wie die 1080. Laut den ersten Reviews sollte es machbar sein, dass jede GPU rund 1,95 bis 2,0 GHz erreichen kann. Alles darüber scheint dann wie immer Glück zu sein. Das man kaum höhere Taktraten erreichen konnte liegt in erster Linie daran, dass bei der GTX 1070 das Power Target stark limitiert. So kann man dieses zwar per Tool auf 112% anheben (168 Watt), aber selbst das reicht nicht aus, um konstant die maximal mögliche Taktrate zu erreichen und konstant halten zu können. Mit einer besseren Kühlung und somit kühleren GPU Temperaturen und folglich einer geringeren Verlustleistung sind noch etwas höhere Taktraten erreichbar.

Einen Interessanten Beitrag mit Praxisbezug zum Thema Undervolting hat der User BK-Morheus veröffentlicht. In dem Video sieht man, wie man eine GTX 1070/1080 mit Hilfe des "curve editors" des Afterburners undervolten kann:
https://www.youtube.com/watch?v=UGeGLU8uh9M&ab_channel=BennyLikesTech

Was einer erhöhten OC-Performance noch im Weg stehen kann, ist die Speicherbandbreite. Die 1070 besitzt zwar die Rechenleistung einer 980 Ti oder Titan X, allerdings nur rund 76% deren Speicherbandbreite. Gerade bei hohen GPU-Taktraten kann die durch das 256 Bit breite Speicherinterface und den 8 Gbps starken Speicher erreichte Bandbreite zu gering für eine deutliche Skalierung sein.

Die Folgende Tabelle vergleicht das Verhältnis der Speicherbandbreite mit der Rechenleistung verschiedener Karten / Architekturen:
Karte (Takt @ Referenz)RechenleistungSpeicherbandbreiteRechenleistung pro 1 GB/s
GTX 580 (772/1.544/2.004 MHz)1.581 TFLOPs192,2 GB/s8,22 TFLOP pro 1 GB/s
GTX 680 (1.058/3.004 MHz)3.250 TFLOPs192,3 GB/s16,91 TFLOP pro 1 GB/s
GTX 780 Ti (928/3.500 MHz)5.345 TFLOPs336,0 GB/s15,91 TFLOP pro 1 GB/s
GTX 980 (1.215/3.506 MHz)4.977 TFLOPs224,4 GB/s22,18 TFLOP pro 1 GB/s
GTX 980 Ti (1.075/3.506 MHz)6.054 TFLOPs336,6 GB/s17,99 TFLOP pro 1 GB/s
GTX Titan X (1.075/3.506 MHz)6.605 TFLOPs336,6 GB/s19,62 TFLOP pro 1 GB/s
GTX 1060 (1.709/4.007 MHz)4.375 TFLOPs192,3 GB/s22,75 TFLOP pro 1 GB/s
GTX 1070 (1.683/4.007 MHz)6.463 TFLOPs256,4 GB/s25,21 TFLOP pro 1 GB/s
GTX 1080 (1.733/5.006 MHz)8.873 TFLOPs320,4 GB/s27,69 TFLOP pro 1 GB/s
NVIDIA TITAN X (1.531/5.006 MHz)10.974 TFLOPs480,6 GB/s22,83 TFLOP pro 1 GB/s
P100 (1.481/703 MHz)10.616 TFLOPs719,9 GB/s14,75 TFLOP pro 1 GB/s
Allgemeine Hinweise
Dies ist ein Sammelthread für die GeForce GTX 1070. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.

Zuletzt bearbeitet:
Laut dem Test läuft es in 2560:1440 mit ner 1060er mit Ultra High Settings auf 40FPS
ich werde es mal mit meiner 1070 testen. Wenn da 100 oder gar 120FPS raus kommen bin ich zufrieden.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Spielt wer noch mit einer 1070 BF5? Ich habe es nun mal getestet und muß sagen es läuft nicht schlecht. Was die Settings angeht wäre ich gespannt was hier der ein oder andere so eingestellt hat. Bei mir ist es eine Mischung aus Hoch und Mittel und ich komm auf ca. 100-120FPS in WQHD. Klar es sind Abstriche zu machen aber im Gameplay merke ich nicht wirklich etwas davon.

Also ich hab die Alpha/Beta mit der 1070 gespielt und das lief gut - sollte nach release nicht schlechter geworden sein ....

Wie waren deine Settings so?

Falls jemand ne 1070 TI hat ohne Zero Fan Modus, könnte er mir vllt das Bios hochladen? Also sowas wie von einer ASUS Turbo...

Hab vor paar Tagen meine EVGA auf nen Accelero umgebaut und hätte gerne ne Karte ohne ZeroFan, hab schon das Founders Bios, das von der Zotac AMP und Mini ausprobiert, leider hat TechpowerUp keine weiteren hochgeladen welche das nicht haben.

Hintergrund ist einfach, dass die Lüfter sich selbst bei 0% weiterdrehen, aber immermal wieder kurz aufdrehen oder wohl so wenig Spannung bekommen das die stoppen oderso.

Ja, das Problem kenne ich bei dem Zero Fan Modus. Mir ist absolut schleierhaft wieso die Hersteller damit Schwierigkeiten haben da eine richtige Hysterese einzubauen.

Mit meiner 1070 von Palit hat auch nur die GameRock Premium eine echte gute Hysterese, das normale GameRock Bios leidet auch an dem on/off Problem.

Aber das hilft Dir leider nicht weiter.

kann jemand mal berichten wie seine Frames in BFV mit der 1070 @ HD Auflösung?

Hab nen 5820K (6Kerner) @ 4.3Ghz und komme mit den Einstellungen

Future Frame Rendered on, DX 11, alles auf Low (Bzw. aus) auf um die 110fps


Dabei muss ich sagen ich hab resolution Scale auf 136 (wg. HD) und Field of View auf 74

Meine CPU ist so bei 80% Auslastung und die GPU bei 98%

Mit dem Spiel kann ich leider nicht dienen.

kann jemand mal berichten wie seine Frames in BFV mit der 1070 @ HD Auflösung?

Hab nen 5820K (6Kerner) @ 4.3Ghz und komme mit den Einstellungen

Future Frame Rendered on, DX 11, alles auf Low (Bzw. aus) auf um die 110fps


Dabei muss ich sagen ich hab resolution Scale auf 136 (wg. HD) und Field of View auf 74

Meine CPU ist so bei 80% Auslastung und die GPU bei 98%

HD = 720p?

Ich kann es heut Abend mal testen...kann dir aber sagen das mein 4790k @ 4,9ghz immer so um die 70% ausgelastet ist bei 1440 in DX12

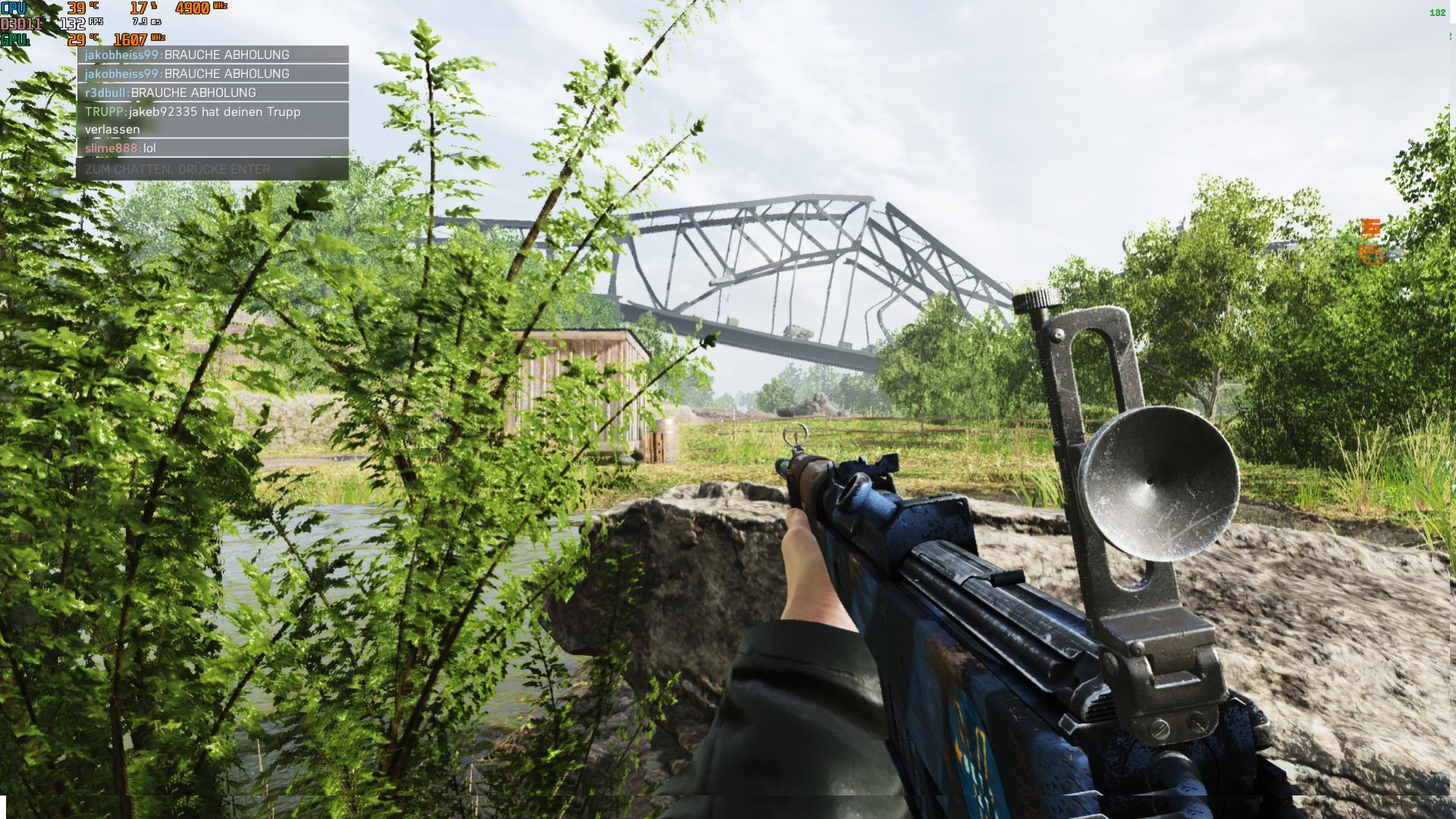

Future Frame Rendered on, DX 11, alles auf Low


Resolution Scale auf 136 bei Fhd 1080

mit den Settings ist mein CPU ab und an auf 100%...macht als keinen Sinn für mich.

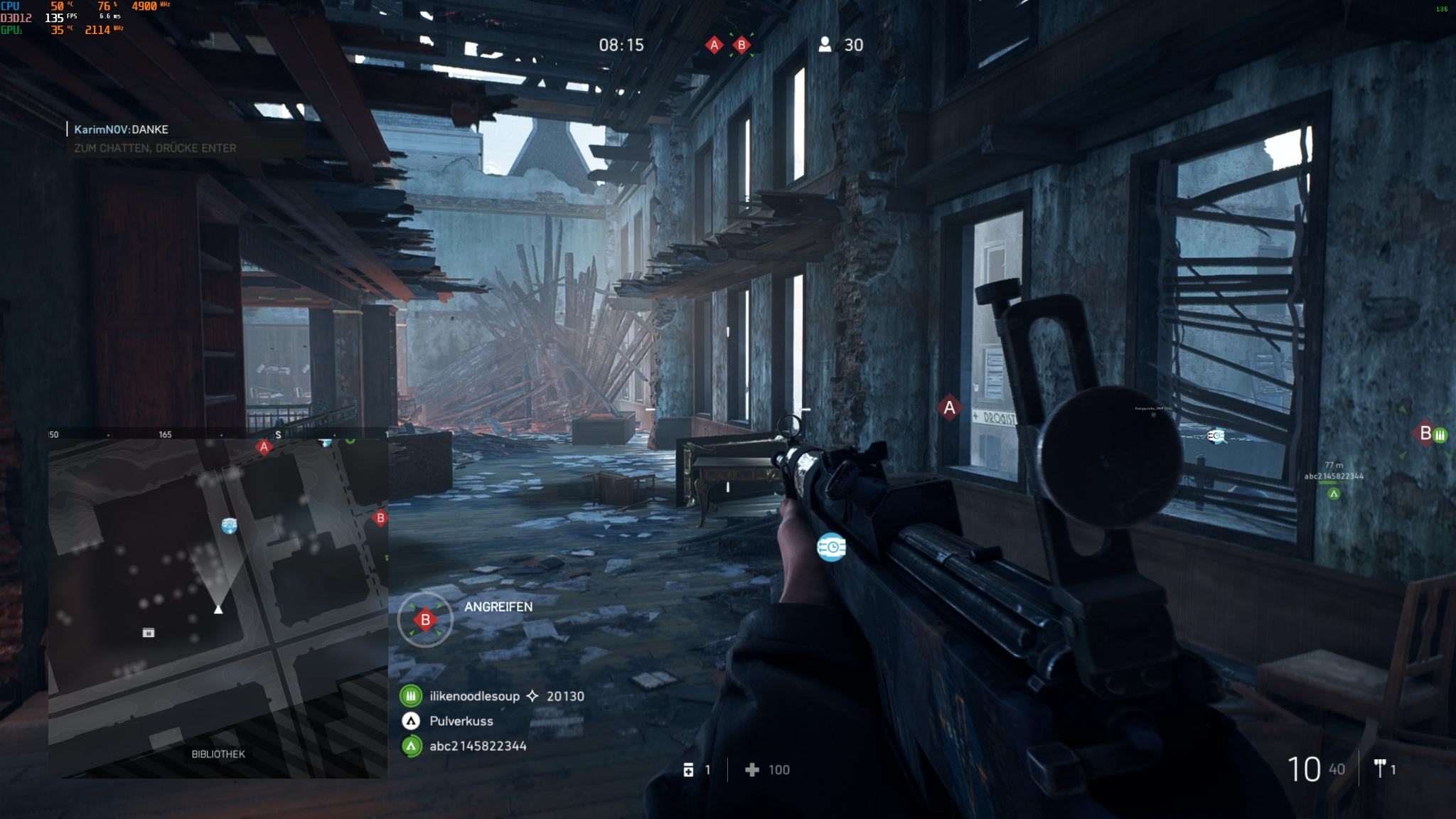

test 2.jpg

Future Frame Rendered off, DX 12, alles auf Hoch


Resolution Scale auf 80% bei WQHD 1440

deutlich flüssiger für mich...

Zuletzt bearbeitet:
Gibts denn immer noch keinen RTX2070 Sammler? Kauft die keiner?:coffee:

warum sollte man denn irgendwas außer der 2080ti (wenn geld keine rolex spielt und man halt einfach immer das beste will) kaufen?

die leistung der anderen gabs schon vorher, teils günstiger

RTX ist das sinnloseste überhaupt aktuell

Warum ist RTX Sinnlos?

Die RTX 2070 bieten von den aktuellen Karten noch das beste P/L

wenn man pascal übersprungen hat meinetwegen. ansonsten bleib ich bei meinem vorpost

Gibts denn immer noch keinen RTX2070 Sammler? Kauft die keiner?:coffee:
Ich hab eine aber nur nachdem die 1070ti defekt war und der Händler keine mehr bestellen könnte. Hab ich die gleiche Rog Strix advanced nur als 2079 bekommen.

Die Karte hängt mit OC aber immer in Powerlimit. Je nach Benchmark kommen zwischen 1920mhz und 1980mhz bei raus. Vcore hab ich nicht angerührt und Ran läuft aktuell auf +500 da bin ich aber noch am testen.

Gesendet von meinem Mi A2 mit Tapatalk

Die RTX 2070 hat definitiv ihre Daseinsberechtigung. Die (GTX 1060, 1070) sowie die RTX 2070, 2080 und 2080 TI sind momentan aktuell und verfügbar. Die 1080 und 1080 TI sind raus. Die 1070 wird vermutlich zeitnah durch die 2060 ersetzt werden.

Gibt ja kein 1070 TI Sammler und gefunden habe ich bisher auch noch nicht wirklich zu meiner Frage...man möge mir verzeihen.

Habe eine 1070 TI die leider immer ins PT läuft bei 210 Watt etwa. Nun habe ich auf Techpowerup gesehen das es Bios gibt mit mehr PT. Da ja die 1070 TI alle "gleich" sind wegen NV wollte ich mal wissen ob ich so ein Bios mit mehr PT flashen könnte um das PT zu umgehen?

Danke

Geht schon wenn dir das Risiko bewusst ist.

Gesendet von meinem SM-G935F mit Tapatalk

Nur weil der Takt genormt ist, bedeutet es nicht, daß die Vrm welche das BIOS steuert, identisch sind

Gesendet von meinem SM-G920F mit Tapatalk

Das ist der ganz normale Boost der sich 3.0 glaube nennt. Pascal hat mehre Boost Stufen, die nicht Angeben werden ^^

Also keine sorge die läuft wie sie soll.

Das ist der Boostmechanismus. Lies dir einfach einen Test dazu durch. Das ist normal. Meine 1070 FTW hat sogar auf über 2 GHz getaktet, ohne OC.

Gesendet von meinem D6603 mit Tapatalk

Geil, wusste ich gar nicht. Echt ne Hammer Karte, bin sowas von zufrieden. Leise, Kühl und für 1080p dicke ausreichend. :)
Und das für 270 Tacken

Viel spaß :)

Ich werde Ende des Jahres /vorausgesetzt der Preis geht runter) auf 2080 non Ti Upgraden.

Für 4K muss etwas mehr Power her :d

Wenn die auf 550€ runter ist, ist das schon viel für ne 80er.

Muss natürlich schon die Top Modelle sein mit A Chip. Schiele auf die FTW Ultra mit 3 Lüfter :d

Zuletzt bearbeitet:
Ich vermute das Nvidia im Herbst mit einer neuen 7nm Serie kommt, deshalb wurden die Turing RTXen so schnell alle raus gehauen.

Wäre mir sogar noch lieber da ich mit RT in 4K nichts anfangen kann.
