Der eben angesprochene Adapter stellte den 12VHPWR-Stecker zur Verfügung, der in die Karte gesteckt wird. Auf der anderen Seite sind vier 8-Pin-Anschlüsse vorhanden. Aus technischer Sicht werden hier einfach nur alle 12-V-Leitungen auf die sechs 12-V-Pins des 12VHPWR-Steckers zusammenlegt.
Besonders schick ist so eine Adapterlösung natürlich nicht. Zudem geht der Vorteil des einen Kabels verloren, denn stattdessen müssen vier in die Nähe der Karte geführt werden. Mit einer Länge von 160 mm ist der Adapter einfach nicht lang genug, um die daran herangeführten Kabel besser verstecken zu können.
NVIDIA legt diesen Adapter aber nicht nur den eigenen Founders-Edition-Karten bei, sondern auch die Partner dürfen nur diesen einen Adapter verwenden. Entsprechend liegt er allen Custom-Designs bei.
Aber was passiert, wenn man nicht alle vier Anschlüsse belegt? Genau das haben wir ebenfalls ausprobiert und via PCAT gemessen, wie groß die Last auf den einzelnen Zuleitungen an den Adapter ist. Uns liegt die PCAT-Hardware in der Version vor, die drei 8-Pin-Anschlüsse bietet und einzeln auslesen kann. Nun benötigt der Adapter aber eben vier Anschlüsse. Aus der Differenz der korrekt ausgelesenen Leistungsaufnahme mit drei Anschlüssen können wir aber ermitteln, was durch den vierten nicht mitgelesenen Anschluss gekommen sein muss.

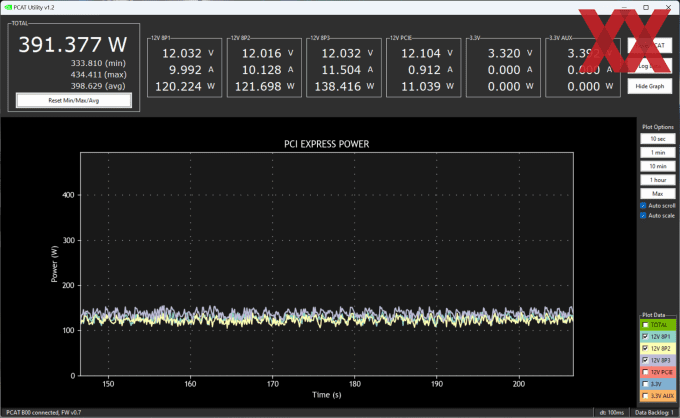

Die GeForce RTX 4090 startet auch mit drei Anschlüssen am Adapter. Die Karte kommt in diesem Beispiel auf eine Leistungsaufnahme von etwa 400 W – in der Spitze 434 W. Durch die drei 8-Pin-Anschlüsse werden in 120 W + 122 W + 138 W geliefert, über den PCIe-Steckplatz weitere 11 W.

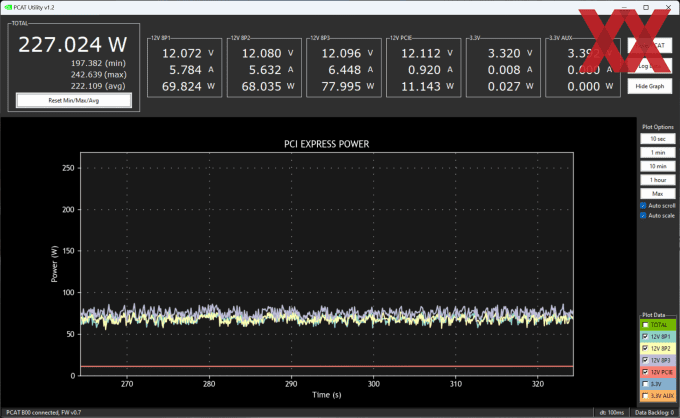

Werden vier Anschlüsse am Adapter belegt, von denen drei per PCAT mitgeloggt werden, werden nur noch 70 W + 68 W + 78 W über diese geliefert. Zusammen mit dem PCIe-Steckplatz waren es etwa 225 W. Die Differenz zu den eben ermittelten 400 W müssen also über den vierten, hier nicht mitgeschriebenen 8-Pin gekommen sein. Wir reden hier von 173 W.
Wir haben dieses Verhalten bei NVIDIA gemeldet und gefragt, warum die Last nicht gleichmäßig auf die vier Anschlüsse verteilt wird. Dies sollte eigentlich der Fall sein.
Nichtsdestotrotz ist der 12VHPWR-Anschluss eine gute Entwicklung. Bei Karten mit einer Leistungsaufnahme von 300+ W werden mit zwei oder mehr Anschlüssen betrieben und diese sind in der Kabelführung eben schwerer, als ein einzelnes Kabel. Aber natürlich will nicht auch jeder nun gleich ein neues Netzteil kaufen müssen. Viele warten sicherlich auch auf solche, die zu ATX 3.0 kompatibel sind. Diese sind aber noch nicht erhältlich und so wird man entweder mit Adaptern der Netzteil-Hersteller oder dem kurzen Adapter von NVIDIA leben müssen.
