jetzt mal noch etwas zum thema RAM!!!

das könnte für alle wichtig sein, die probleme haben!!!

ICh muss meinen RAM auf von 1,8V auf 2,0V anheben, damit er bei DDR2-900 läuft.
Wenn man nun alle Spannungswerte im BIOS manuell eingibt und dann die VDimm erhöht, dann erhöht sich auch "mch/dram reference", "dram termination", "channel a reference" und "channel b reference"!!!
Das ist acuh gut so...stellt man die spannungen allerdings manuell wieder auf den (etwaigen) ausgangswert, kann es zu instabilitäten kommen....so wie bei mir im prime95 (custom, min 768, max 768, in-place , 30) über testzeit von etwa 30min. und das obwohl der ram im memtest86+ (test5 bei 6 durchläufen) fehlerfrei war! auch die einstellung "AUTO" hat den effekt...die spannungen für die 4 erwähnten punkte werden nicht erhöht - es kam wieder zu prime abstürzen!
sei noch erwähnt, dass das worstcase ist, denn ich habe mit 6GB getestet:
2x1GB DDR2-800 + 2x2GB DDR2-1000 und das bei strap 333 "performance enhanced turbo" und DDR2-900

Ich bitte das zubeachten! Ebenfalls kann man sich nicht auf die Spannungsangaben zu den 4 Punkten im ET6 veralssen...dort wird scheinbar generell nur 0,900V angezeigt!!!

50 % vom RAM Volt, mach doch nicht so einen Zirkus draus ;) mehr muss man echt nicht beachten.

jetzt mal noch etwas zum thema RAM!!!

das könnte für alle wichtig sein, die probleme haben!!!

ICh muss meinen RAM auf von 1,8V auf 2,0V anheben, damit er bei DDR2-900 läuft.
Wenn man nun alle Spannungswerte im BIOS manuell eingibt und dann die VDimm erhöht, dann erhöht sich auch "mch/dram reference", "dram termination", "channel a reference" und "channel b reference"!!!
Das ist acuh gut so...stellt man die spannungen allerdings manuell wieder auf den (etwaigen) ausgangswert, kann es zu instabilitäten kommen....so wie bei mir im prime95 (custom, min 768, max 768, in-place , 30) über testzeit von etwa 30min. und das obwohl der ram im memtest86+ (test5 bei 6 durchläufen) fehlerfrei war! auch die einstellung "AUTO" hat den effekt...die spannungen für die 4 erwähnten punkte werden nicht erhöht - es kam wieder zu prime abstürzen!
sei noch erwähnt, dass das worstcase ist, denn ich habe mit 6GB getestet:
2x1GB DDR2-800 + 2x2GB DDR2-1000 und das bei strap 333 "performance enhanced turbo" und DDR2-900

Ich bitte das zubeachten! Ebenfalls kann man sich nicht auf die Spannungsangaben zu den 4 Punkten im ET6 veralssen...dort wird scheinbar generell nur 0,900V angezeigt!!!

Wie jetzt....wenn du z.B die Werte auf Original stellst,dann Ram von 1,8V auf 2,0V erhöhen sich die anderen Werte mit?
Bei Auto passiert das wohl nicht,oder wie?
Dann bekomm ich ja vielleicht doch noch meinen Ram mit 1066 bzw. 1080 Mhz zum Laufen,denn 1000 Mhz macht er noch bei 2,0V mit,aber 1066 habe ich nicht mal mit 2,2Volt hinbekommen,obwohl der ram das verträgt und eig. alle sagen das das bei ihm auch klappt!

Zuletzt bearbeitet:
@coletrickle

jap so sieht es aus...und wie erwähnt...auf die anzeige im et6 kannst dich da nicht verlassen, leider!

eventuelle probierst du es mal auf die schnelle?
übrigens wäre es ganz toll wenn du mir nen "cache und memory benchmark" von everest mal schicken könntest?! ginge das? also so mit der info über strap und "performance enhanced"?!

---------- Beitrag hinzugefügt um 09:52 ---------- Vorheriger Beitrag war um 09:42 ----------

muss nochmal eben nachfragen, wie kann ich die straps mit prime95 testen??? ambesten large laufen lassen?

@coletrickle

jap so sieht es aus...und wie erwähnt...auf die anzeige im et6 kannst dich da nicht verlassen, leider!

eventuelle probierst du es mal auf die schnelle?
übrigens wäre es ganz toll wenn du mir nen "cache und memory benchmark" von everest mal schicken könntest?! ginge das? also so mit der info über strap und "performance enhanced"?!

---------- Beitrag hinzugefügt um 09:52 ---------- Vorheriger Beitrag war um 09:42 ----------

muss nochmal eben nachfragen, wie kann ich die straps mit prime95 testen??? ambesten large laufen lassen?


Mach ich morgen mal,Okay?

@coletrickle

okay danke schön!


jetzt mal wieder zum thema...nach dem ich gestern nacht ein wenig verbiestert immer wieder probleme mit prime large hatte, bzw. mit meinen 6GB habe ich mit inbrunst die spannungen noch etwas angezogen. UNd siehe da, heute morgen liefen prime small und large jeweils für 2,5 Stunden fehlerfrei! Derr Customtest läuft auhc bereits!Außerdem habe ich in einem französischen Forum etwas darüber gefunden, dass man bei Vollbestückung der RAM-Slots und glecihzeitiger Übertaktung, die Spannung für die NB ziemlich anziehen muss! Von daher frage ich jetzt wiederholt welche Spanungnen für MCH Termination alltagstauglich sind...denn mittlerweile bin ich bei 1,3V!!!!

noch etwas Zukunftsmusik bei der ich Eure Hilfe brauche (will auch in der reihenfolge vorgehen, oder ist das doof??):
1. strap 333 zum laufen bringen - wie am besten testen?
2. Performance ENhanced Turbo - wie testen?
3. LLC auf disabled zum laufen bringen - mit prime small testen???
4. MCH Termination senken - am besten mit prime large (ca. 1,5 - 2 Stunden)und dann Custom (ca. 3Stunden)??
5. VCOre senken - prime small?
6. VTT senken mit angepassten GTLs (meiner scheint die 63% zumögen) - test???
7. probieren ob man die vcore mit etwas höheren gtls noch weiter senken kann - testverfahren?

vielleicht gebt ihr mir zu den punkten noch anregungen??? oder vorschläge in welcher reihenfolge ich vorgehen sollte...

wenn der customtest erfolgreich war, dann gebe ich sogleich auch mal noch meine bios-settings rein, damit ihr da mal noch nen blick riskieren könnt!

2 stunden custom stable mit den 6GB!

hier mal noch die bios settings...verbesserungsvorschläge und ähnliches nehme ich gern!

Code:
MB Intelligent Tweaker(M.I.T.)
Robust Graphics Booster ...............: Auto
CPU Clock Ratio .......................: 8x
Fine CPU Clock Ratio...................:.+0.00
CPU Frequency .........................: 3600Mhz
Clock Chip Control
Standard Clock Control
CPU Host Clock Control..................: [Enabled]
CPU Host Frequency (Mhz) ............: 450MHz
PCI Express Frequency (Mhz) .........: 100Mhz
C.I.A. 2.......................................: Disabled
Advanced Clock Control [Press Enter]
CPU Clock Drive.......................: 800mv
PCI Express Clock Drive...............: 900mv
CPU Clock Skew (ps)...................: 0ps
MCH Clock Skew (ps)...................: 0ps
DRAM Performance Control
Performance Enhance....................: [Standard]
Extreme Memory Profile (X.M.P.)........: disabled
(G)MCH Frequency Latch.................: 400
System Memory Multiplier ..............: 2.00
Memory Frequency (Mhz) ................: 900Mhz
DRAM Timing Selectable ................: [Manual]
Standard Timing Control
CAS Latency Time..............................: 5
tRCD .........................................: 5
tRP'..........................................: 5
tRAS..........................................: 15
Advanced Timing Control [Press Enter]
tRRD...................................: Auto
tWTR...................................: Auto
tWR....................................: Auto
tRFC...................................: Auto
tRTP...................................: Auto
Command Rate (CMD) ....................: Auto
Channel A

Channel A Timings Settings [Press Enter]
Static tRead Value.....................: Auto
tRD Phase0 Adjustmen...................: Auto
tRD Phase1 Adjustment..................: Auto
tRD Phase2 Adjustment .................: Auto
tRD Phase3 Adjustment..................: Auto
Trd2rd(Different Rank).................: Auto
Twr2wr(Different Rank).................: Auto
Twr2rd(Different Rank).................: Auto
Trd2wr(Same/Diff Rank).................: Auto
Dimm1 Clock Skew Control...............: Auto
Dimm2 Clock Skew Control...............: Auto
DDR2 Write Training......................: Auto
Channel A Driving Settings [Press Enter]
Driving Strength Profile.................: Auto

Data Driving Pull-Up Level.............: Auto
Cmd Driving Pull-Up Level..............: Auto
Ctrl Driving Pull-Up Level.............: Auto
Clk Driving Pull-Up Level..............: Auto

Data Driving Pull-Down Level..........: Auto
Cmd Driving Pull-Down Level...........: Auto
Ctrl Driving Pull-Down Level..........: Auto
Clk Driving Pull-Down Level...........: Auto

Channel B

Channel B Timings Settings [Press Enter]
Static tRead Value......................: Auto
tRD Phase0 Adjustmen....................: Auto
tRD Phase1 Adjustment...................: Auto
tRD Phase2 Adjustment ..................: Auto

tRD Phase3 Adjustment..................: Auto
Trd2rd(Different Rank).................: Auto
Twr2wr(Different Rank).................: Auto
Trd2rd(Different Rank).................: Auto
Trd2wr(Same/Diff Rank).................: Auto
Dimm1 Clock Skew Control...............: Auto
Dimm2 Clock Skew Control...............: Auto
DDR2 Write Training....................: Auto
Channel B Driving Settings [Press Enter]
Driving Strength Profile................: Auto

Data Driving Pull-Up Level..............: Auto
Cmd Driving Pull-Up Level...............: Auto
Ctrl Driving Pull-Up Level..............: Auto
Clk Driving Pull-Up Level...............: Auto

Data Driving Pull-Down Level...........: Auto
Cmd Driving Pull-Down Level............: Auto
Ctrl Driving Pull-Down Level...........: Auto
Clk Driving Pull-Down Level.............: Auto

{U]Motherboard Voltage Control{/U]
Loadline Calibration.………...........: enabled
CPU Vcore….……….....................: 1,37500V (prime small 1,3600V)
CPU Termination…..... 1.200V*......: 1,30V
CPU PLL…………………....1.500V*..........: 1,50V
CPU Referen.…………....0.76V*.........: 0,823V
MCH/ICH
MCH termination...1.100V...........: 1,3V
MCH Reference….…….0.760V...........: 0,823V
MCH/DRAM Ref.…......0.900V.........: 1,020V
ICH I/O……………….....1.50V............: 1,5V
ICH Core…………...……1.100V............: 1,1V
DRAM
DRAM Voltage ……....1.800V.............: 2,04V
DRAM Termination .…0.900V.............: 1,02V
Channel A Reference 0.900V............: 1,02V
Channel B Reference 0.900V............: 1,02V


Anhänge

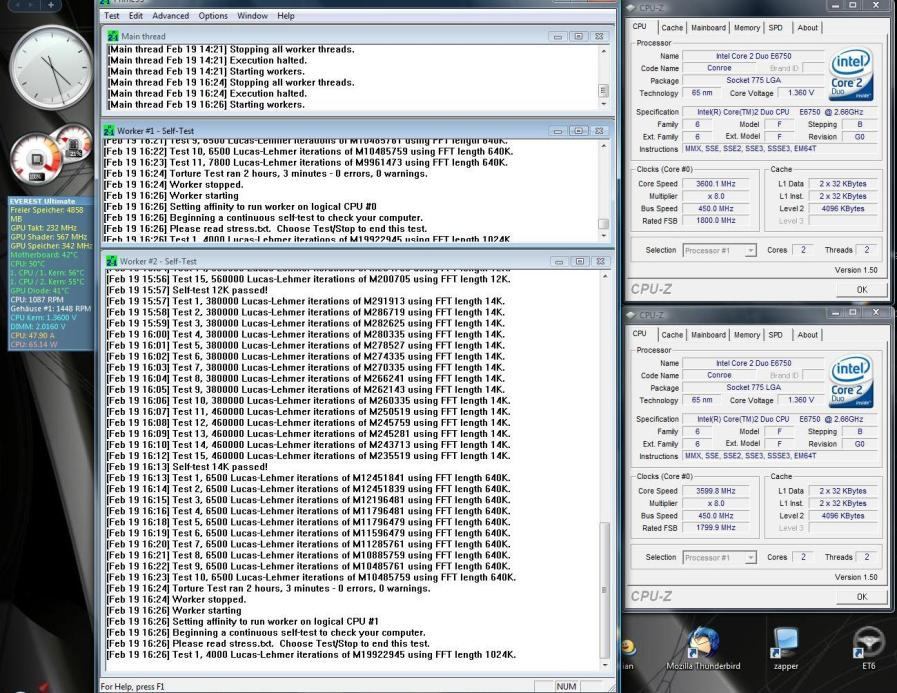

  • custom stable 2hours omc1984.jpg
    custom stable 2hours omc1984.jpg
    168,5 KB · Aufrufe: 48
@coletrickle

okay danke schön!


jetzt mal wieder zum thema...nach dem ich gestern nacht ein wenig verbiestert immer wieder probleme mit prime large hatte, bzw. mit meinen 6GB habe ich mit inbrunst die spannungen noch etwas angezogen. UNd siehe da, heute morgen liefen prime small und large jeweils für 2,5 Stunden fehlerfrei! Derr Customtest läuft auhc bereits!Außerdem habe ich in einem französischen Forum etwas darüber gefunden, dass man bei Vollbestückung der RAM-Slots und glecihzeitiger Übertaktung, die Spannung für die NB ziemlich anziehen muss! Von daher frage ich jetzt wiederholt welche Spanungnen für MCH Termination alltagstauglich sind...denn mittlerweile bin ich bei 1,3V!!!!

noch etwas Zukunftsmusik bei der ich Eure Hilfe brauche (will auch in der reihenfolge vorgehen, oder ist das doof??):
1. strap 333 zum laufen bringen - wie am besten testen?
2. Performance ENhanced Turbo - wie testen?
3. LLC auf disabled zum laufen bringen - mit prime small testen???
4. MCH Termination senken - am besten mit prime large (ca. 1,5 - 2 Stunden)und dann Custom (ca. 3Stunden)??
5. VCOre senken - prime small?
6. VTT senken mit angepassten GTLs (meiner scheint die 63% zumögen) - test???
7. probieren ob man die vcore mit etwas höheren gtls noch weiter senken kann - testverfahren?

vielleicht gebt ihr mir zu den punkten noch anregungen??? oder vorschläge in welcher reihenfolge ich vorgehen sollte...

wenn der customtest erfolgreich war, dann gebe ich sogleich auch mal noch meine bios-settings rein, damit ihr da mal noch nen blick riskieren könnt!

MCH Termination? Ich nehme an, dass du die NB-GTL meinst?! GTL kannste einstellen so viel du willst und es praktikabel ist. Hier gibts nur 1 oder 0 - geht oder geht nicht.

Zu deinen Punkten:
1. Der Strap 333 (wenn du jetzt auf 400) bist schärft intern die Timings der Northbridge. d.h. es kann sein, dass du mehr Spannung auf die NB geben musst, was du mit GTL-Tweaking evtl. ausgleichen kannst.
2. Performance Enhance Turbo ist eine Ram-relevante Einstellung - Prime95 nur im Blend-Test laufen lassen. Wichtig hierbei, dass du einige Kopien vom Programm in verschiedene Ordner packst, da sonst immer nur 1,6GB getestet werden. Die Größe ist nach oben leider (warum auch immer) nicht weiter veränderlich.
3. LLC auf disabled ist nur V-Core relevant. Meiner Meinung nach geht das am einfachsten und schnellsten, wenn du IBT nimmst. Gute Kühlung allerdings vorausgesetzt. Tippe nach dem Programmstart (auch wenn er nach y/n fragt) einfach "1215" oder "1220" ein. Das bedeutet zum einen "keine Fehler prüfen, ich seh' das selbst" (Vorteil: du kannst es zwischen drin abbrechen ohne auf das Ergebnis warten zu müssen) und zum anderen, dass er 15 oder 20 Tests bei halber Ram-Belastung durchführt. Deshalb allerdings 15-20 Tests.
4.Siehe oben - MCH Termination?
5.vCore senken - eben so wie IBT, du kannst durch das anheben der GTL von ihren ursprünglichen 63% in ET6 sogar unter Windows diese anheben und wieder mit IBT testen. Mach dir keine großen Hoffnungen. Denn meist kannste dadurch die Bios-Vcore zwar senken, aber nur so weit, dass sich der droop nicht verändert.
6.VTT senken - da musst du einfach probieren, VTT ist kein Allheilmittel, meiner Meinung nach muss man schon ganz schön was tun, um über 1,34V zu kommen. Runterstellen und wieder Prime Large laufen lassen (in Place, da es sonst nen Ram-Test wird, was dich nciht weiter bringt)
7. siehe 5.

Zuletzt bearbeitet:
@ coolsys...danke für deine antwort

mch termination ist übrigens die vcore für die northbridge...

werde den intel burnin test (?) mal probieren...mal schauen!

@coolsys

habe ibt geladen und nen 1215 angeschmissen...die temperaturen...aber hallo...meine güte das hätte ich ja nicht erwartet...

kurze frage(n):

woran erkenne ich fehler??
wie kann man den ganzen ram testen???

ps.:mal bildchen gucken


Anhänge

  • ibt.jpg
    97,3 KB · Aufrufe: 50
Bitte keine Doppelposts von dir. Danke :wink:

Wenn eine Zahl von den 30 Tests nicht gleich ist = Fehler.

So, die Damen,

damit ich ein Problem des Mobos (UD3R) ausschließen kann, schreibe ich folgendes:

Ich stellte heute fest, daß ich bei einer Übertaktung zwar mehr Punkte im 3DMark06
und eine kürzere Rechenzeit bei Super Pi erziele, aber bei 2 getesteten Spielen
(Trackmania und Oblivion) weniger Frames habe.
Sogar dann, wenn ich den Takt auf z. B. 2400MHZ stelle.
Also: von 2400MHZ ausgehend (tiefer habe ich nicht getestet) verringert sich die
Framerate zusehends, wenn ich die CPU hochtakte.
Bei TM ist es sogar ca. 1:1, also 10% mehr Takt= 10% weniger FPS!
Die PCI Express Lane bleibt konstant bei 16.
Wie soll ich mir dieses Phänomen erklären? Ich würde vermuten, daß das Board mit
dem Quad überfordert ist, aber warum habe ich dann bei 3DMark und SPI bessere
Ergebnisse, wenn ich übertakte?
Vielleicht kann das jemand von Euch auch feststellen?

Hy,

möchte jetzt auch meine Finalen Einstellungen Posten:

Code:
MB Intelligent Tweaker(M.I.T.)
Robust Graphics Booster ...............: Auto
CPU Clock Ratio .......................: 8x
Fine CPU Clock Ratio...................:.+0.50
CPU Frequency .........................: 4005Mhz
Clock Chip Control
Standard Clock Control
CPU Host Clock Control..................: [Enabled]
CPU Host Frequency (Mhz) ............: 471MHz
PCI Express Frequency (Mhz) .........: 100Mhz
C.I.A. 2.......................................: Disabled
Advanced Clock Control [Press Enter]
CPU Clock Drive.......................: 800mv
PCI Express Clock Drive...............: 900mv
CPU Clock Skew (ps)...................: 0ps
MCH Clock Skew (ps)...................: 0ps
DRAM Performance Control
Performance Enhance....................: [Turbo]
Extreme Memory Profile (X.M.P.)........: disabled
(G)MCH Frequency Latch.................: 333
System Memory Multiplier ..............: 2.40
Memory Frequency (Mhz) ................: 1130Mhz
DRAM Timing Selectable ................: [Manual]
Standard Timing Control
CAS Latency Time..............................: 5
tRCD .........................................: 5
tRP'..........................................: 5
tRAS..........................................: 15
Advanced Timing Control [Press Enter]
tRRD...................................: 4
tWTR...................................: 4
tWR....................................: 8
tRFC...................................: 48
tRTP...................................: 4
Command Rate (CMD) ....................: 2
Channel A

Channel A Timings Settings [Press Enter]
Static tRead Value.....................: 8
tRD Phase0 Adjustmen...................: Auto
tRD Phase1 Adjustment..................: Auto
tRD Phase2 Adjustment .................: Auto
tRD Phase3 Adjustment..................: Auto
Trd2rd(Different Rank).................: Auto
Twr2wr(Different Rank).................: Auto
Twr2rd(Different Rank).................: Auto
Trd2wr(Same/Diff Rank).................: Auto
Dimm1 Clock Skew Control...............: Auto
Dimm2 Clock Skew Control...............: Auto
DDR2 Write Training......................: Auto
Channel A Driving Settings [Press Enter]
Driving Strength Profile.................: OC-1200

Data Driving Pull-Up Level.............: Auto
Cmd Driving Pull-Up Level..............: Auto
Ctrl Driving Pull-Up Level.............: Auto
Clk Driving Pull-Up Level..............: Auto

Data Driving Pull-Down Level..........: Auto
Cmd Driving Pull-Down Level...........: Auto
Ctrl Driving Pull-Down Level..........: Auto
Clk Driving Pull-Down Level...........: Auto

Channel B

Channel B Timings Settings [Press Enter]
Static tRead Value......................: 8
tRD Phase0 Adjustmen....................: Auto
tRD Phase1 Adjustment...................: Auto
tRD Phase2 Adjustment ..................: Auto

tRD Phase3 Adjustment..................: Auto
Trd2rd(Different Rank).................: Auto
Twr2wr(Different Rank).................: Auto
Trd2rd(Different Rank).................: Auto
Trd2wr(Same/Diff Rank).................: Auto
Dimm1 Clock Skew Control...............: Auto
Dimm2 Clock Skew Control...............: Auto
DDR2 Write Training....................: Auto
Channel B Driving Settings [Press Enter]
Driving Strength Profile................: OC-1200

Data Driving Pull-Up Level..............: Auto
Cmd Driving Pull-Up Level...............: Auto
Ctrl Driving Pull-Up Level..............: Auto
Clk Driving Pull-Up Level...............: Auto

Data Driving Pull-Down Level...........: Auto
Cmd Driving Pull-Down Level............: Auto
Ctrl Driving Pull-Down Level...........: Auto
Clk Driving Pull-Down Level.............: Auto

{U]Motherboard Voltage Control{/U]
Loadline Calibration.………...........: disable
CPU Vcore….……….....................: 1,35000V
CPU Termination…..... 1.200V*......: 1,26V
CPU PLL…………………....1.500V*..........: 1,50V
CPU Referen.…………....0.76V*.........: 0,798V
MCH/ICH
MCH termination...1.100V...........: 1,20V
MCH Reference….…….0.760V...........: 0,838V
MCH/DRAM Ref.…......0.900V.........: 0,910V
ICH I/O……………….....1.50V............: 1,5V
ICH Core…………...……1.100V............: 1,1V
DRAM
DRAM Voltage ……....1.800V.............: 1,88V
DRAM Termination .…0.900V.............: 0,910V
Channel A Reference 0.900V............: 0,910V
Channel B Reference 0.900V............: 0,910V

Zuletzt bearbeitet:
@coolsys

habe ibt geladen und nen 1215 angeschmissen...die temperaturen...aber hallo...meine güte das hätte ich ja nicht erwartet...

kurze frage(n):

woran erkenne ich fehler??
wie kann man den ganzen ram testen???

ps.:mal bildchen gucken

Ja wegen der Temperaturen hab ich das ja extra fett geschrieben und unterstrichen ;).

Wie Reeis schon richtig sagt brauchst du nur darauf achten, dass "Residual(norm)" immer gleich ist. Sollte auch mitten im Test plötzlich eine Abweichung drin sein und sei sie noch so klein kannst du das Fenster durch das Klicken auf das X oben rechts schließen, die V-Core anheben und erneut testen :).

Hi!!

Nachdem ich ja so schlau war den unteren PCIe x16 Slot von meinem ersten UD3P runter zu reissen habe ich heute mein neues Board eingebaut. Ist wieder ein UD3P geworden.

Das erste lief zum Schluss mit 1,36V VTT, 1,40V MCH, 1,59V PLL und jeweils um eine Stufe erhöhter CPU und MCH Reference mit 8GB Vollbestückung bei 500Mhz FSB absolut stabil.

Das neue Board will momentan überhaupt nicht. Ich kriege ständig vor allem Freezes und/oder Fehler im Large FFT Test in Prime. Wenn ich die GTLs um 2 Stufen erhöhe kriege ich generell (egal bei welcher Spannung!!) einen Freeze beim Windows Ladebalken.

Hier mal meine Einstellungen: (Bios F7)

MB Intelligent Tweaker(M.I.T.)
Robust Graphics Booster ...............: Auto
CPU Clock Ratio .......................: 6x
Fine CPU Clock Ratio...................:.0
CPU Frequency .........................: 3000Mhz
Clock Chip Control
Standard Clock Control
CPU Host Clock Control..................: [Enabled]
CPU Host Frequency (Mhz) ............: 500MHz
PCI Express Frequency (Mhz) .........: 101Mhz
C.I.A. 2.......................................: Disabled
Advanced Clock Control [Press Enter]
CPU Clock Drive.......................: 700mv
PCI Express Clock Drive...............: 700mv
CPU Clock Skew (ps)...................: 0ps
MCH Clock Skew (ps)...................: 0ps
DRAM Performance Control
Performance Enhance....................: [Standard]
Extreme Memory Profile (X.M.P.)........: Auto
(G)MCH Frequency Latch.................: 400 (333 auch schon Erfolglos getestet)
System Memory Multiplier ..............: 2.00D
Memory Frequency (Mhz) ................: 1000Mhz
DRAM Timing Selectable ................: [Manual]
Standard Timing Control
CAS Latency Time..............................: 5
tRCD .........................................: 5
tRP'..........................................: 5
tRAS..........................................: 15
Advanced Timing Control [Press Enter]
tRRD...................................: Auto
tWTR...................................: Auto
tWR....................................: Auto
tRFC...................................: Auto
tRTP...................................: Auto
Command Rate (CMD) ....................: Auto
Channel A

Channel A Timings Settings [Press Enter]
Static tRead Value.....................: Auto
tRD Phase0 Adjustmen...................: Auto
tRD Phase1 Adjustment..................: Auto
tRD Phase2 Adjustment .................: Auto
tRD Phase3 Adjustment..................: Auto
Trd2rd(Different Rank).................: Auto
Twr2wr(Different Rank).................: Auto
Twr2rd(Different Rank).................: Auto
Trd2wr(Same/Diff Rank).................: Auto
Dimm1 Clock Skew Control...............: Auto
Dimm2 Clock Skew Control...............: Auto
DDR2 Write Training......................: Auto
Channel A Driving Settings [Press Enter]
Driving Strength Profile.................: Auto

Data Driving Pull-Up Level.............: Auto
Cmd Driving Pull-Up Level..............: Auto
Ctrl Driving Pull-Up Level.............: Auto
Clk Driving Pull-Up Level..............: Auto

Data Driving Pull-Down Level..........: Auto
Cmd Driving Pull-Down Level...........: Auto
Ctrl Driving Pull-Down Level..........: Auto
Clk Driving Pull-Down Level...........: Auto

Channel B

Channel B Timings Settings [Press Enter]
Static tRead Value......................: 8
tRD Phase0 Adjustmen....................: Auto
tRD Phase1 Adjustment...................: Auto
tRD Phase2 Adjustment ..................: Auto

tRD Phase3 Adjustment..................: Auto
Trd2rd(Different Rank).................: Auto
Twr2wr(Different Rank).................: Auto
Trd2rd(Different Rank).................: Auto
Trd2wr(Same/Diff Rank).................: Auto
Dimm1 Clock Skew Control...............: Auto
Dimm2 Clock Skew Control...............: Auto
DDR2 Write Training....................: Auto
Channel B Driving Settings [Press Enter]
Driving Strength Profile................: Auto

Data Driving Pull-Up Level..............: Auto
Cmd Driving Pull-Up Level...............: Auto
Ctrl Driving Pull-Up Level..............: Auto
Clk Driving Pull-Up Level...............: Auto

Data Driving Pull-Down Level...........: Auto
Cmd Driving Pull-Down Level............: Auto
Ctrl Driving Pull-Down Level...........: Auto
Clk Driving Pull-Down Level.............: Auto

{U]Motherboard Voltage Control{/U]
Loadline Calibration.………...........: Enabled
CPU Vcore….……….....................: 1,36875V
CPU Termination…..... 1.200V*......: von 1,36V bis 1,44V alles durchprobiert
CPU PLL…………………....1.500V*..........: 1,57V (auch 1,59V bringt nix)
CPU Referen.…………....0.76V*.........: jeweils 1 Stufe erhöht, bei 2 Stufen immer Freeze beim Windows Ladebalken
MCH/ICH
MCH termination...1.100V...........: von 1,38V bis 1,44V alles durchprobiert
MCH Reference….…….0.760V...........: jeweils 1 Stufe erhöht, bei 2 Stufen immer Freeze beim Windows Ladebalken
MCH/DRAM Ref.…......0.900V.........: Auto
ICH I/O……………….....1.50V............: 1,5V
ICH Core…………...……1.100V............: 1,1V
DRAM
DRAM Voltage ……....1.800V.............: 2,10V
DRAM Termination .…0.900V.............: Auto
Channel A Reference 0.900V............: Auto
Channel B Reference 0.900V............: Auto

Noch irgendwelche Vorschläge oder hab ich einfach nur ein extrem schlechtes Board erwischt?

Zuletzt bearbeitet:
Hast Du mal probehalber die Spannungen mit Auto-Einstellungen gestestet... Mache ich manchmal, wenn es gar nicht weitergehen will. Dann hat man zumindest eine Richtung...

CPU Clock Drive.......................: 700mv 800
PCI Express Clock Drive...............: 700mv 900
PCI express 100 ?!
Static tRead Value......................: 8 9-10?

CPU Clock Drive.......................: 700mv
PCI Express Clock Drive...............: 700mv

Mit diesen Einstellungen brauche ich weniger Vcore.

@ siyah

sehe ich das richtig, dass du einen virenscan neben dem prime machst?? vielleicht mal der tipp...probier mal die ganz priorität nur auf prime zulegen...und eventuell mit prime selbst zuarbeiten...da orthos bekanntermaßen nicht mehr weiterentwickelt wird!!!
nicht das orthos 12stunden durchläuft und letztlich ist es überhaupt nicht stabil....

@dr.dog
ja muss man anpassen...wenn du die vtt um 1 stufe erhöhst, erhöht sich bei fest eingestellten werten auch die gtl um 1 stufe...allerdings stimmt dann das prozentuale verhältnis nicht mehr!
http://www.forumdeluxx.de/forum/showthread.php?t=533571
http://www.forumdeluxx.de/forum/showpost.php?p=11245850&postcount=1581

@omc1984
Ach so, danke. Hab gestern erst entdeckt das meine CPU niedrige GTLs bevorzugt, vorher hab ich nur mit hohen rumprobiert. :fresse:

Hat die CPU Term. auswirkungen auf die CPU oder nur auf den FSB. Also ich mein das so, das man mit ner hohen CPU Term. vllt. die CPU stabiler bekommt.

auf jeden fall...guck dir den ersten link bitte mal genau an da steht eigentlihc alles drin was man wissen muss...auch zur vtt (bei gigabyte cpu termination genannt)

CPU Clock Drive.......................: 700mv
PCI Express Clock Drive...............: 700mv

Mit diesen Einstellungen brauche ich weniger Vcore.

LOOL:haha: das werd ich heut bei meinem Quad mal versuchen!!:coolblue:

ca.5std prime stabil mit windows7 @500x8,5 E8400


Spin, Adobe Reader, Antivir, 2 Media Player Solitair :d heftig
Orthos = Dual Core bzw. sollte man höchstens für RAM Tests benutzen.

Zuletzt bearbeitet:
@omc1984

Die zwei versprochenen Bilder!
Ram 4GB (2x2GB) 800 Mhz OCZ Titaniam@900Mhz (5-5-5-15 mit 2,0V)

1.400Mhz Strap (2.00D) Turbo




2.333Mhz Strap (2.00B) Turbo




Nimmt sich eigentlich nix,hab jeden Test 3xmal durchgeführt....tendenziell lässt sich vielleicht sagen,das Read bei Strap 400 etwas schneller als bei Strap 333 ist,dafür ist dort aber der L2 Cache etwas schneller!

@cole

vielen dank...echt super...

habe mir deinen thread mit den "finalen settings" nochmal genau angeschaut und probiere jetzt den rechner auch auf diese tests hin (primestable) stabil zubekommen. prime small läuft bereits...man wird sehen.

wie läuft es bei dir jetzt eigentlich mit ddr2-1080? schon irgendwelche erfolge?

@yardi:

Deine geposteten Einstellungen zum RAM:

Channel A Timings Settings [Press Enter]
Static tRead Value.....................: Auto
...
Channel B Timings Settings [Press Enter]
Static tRead Value......................: 8


Stell mal beide auf identische Werte.

Gruß
FunnyRS

@cole

vielen dank...echt super...

habe mir deinen thread mit den "finalen settings" nochmal genau angeschaut und probiere jetzt den rechner auch auf diese tests hin (primestable) stabil zubekommen. prime small läuft bereits...man wird sehen.

wie läuft es bei dir jetzt eigentlich mit ddr2-1080? schon irgendwelche erfolge?

Ne,hab zwar schon maximale Vcore für Ram gegeben 2,2V....Modus auf Standard und 7-7-7-21 eingestellt sowie alle anderen sachen im Bios auf normal....das die mit hochtakten,wenn ich von 1,8V auf 2,2 gehe....aber ohne Erfolge.....immer Bootabbruch...egal ob 400 Strap oder 333 Strap!
Schade bie 1000 Mhz gehen die noch mit 2,0V bei 6-6-6-18 bzw. 2,1V bei 5-5-5-18.....naja komme wohl nicht drum rum mir guten 1066 bzw 1150 Ram zu kaufen!

...das ist echt doof...naja kann man nix machen...darf ich dich denn zu 8GB begeistern???

hätte für mich den vorteil, dass ich wohl mit meinem problem nicht mehr so ganz allein dastehe....

Status
Für weitere Antworten geschlossen.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
