[Sammelthread] Intel LGA1700 Mainboard Laberthread (Z790, H770, B760, Z690, H670, B660, H610)

Christian19 · 01.10.2022

IronAge schrieb:
Ohne Postcode Display, keinerlei Buttons für Power On/Reset, kein USB Flashback, aber Prime drauf Pappen.

Demnächst dann im Autohaus .... Dacia Prime.

Und ? Die CSM Boards sind auch Prime, haben aber deutlich weniger Bling-Bling Kram.

Nozomu · 01.10.2022

Ich bin froh wieder ohne Postcode ein PC zu haben...die roten zahlen nerven doch nur im Windows

emissary42 · 01.10.2022

Die sind aber ungeheuer praktisch fürs RAM OC und nach dem POST sowieso automatisch deaktiviert (wenn man will)?

Nozomu · 01.10.2022

Mag sein, bis jetzt vermisse ich es nicht...Plattform schluckt meine RAM's einfach = keine probleme.

Sah mit der x299 anders aus, da hätte ich manchmal lieber das gemacht :wut:

IronAge · 01.10.2022

Ich finde es ungeheur praktisch bei einem EVGA Board wurde das Postcode Display nach dem Posten zu Anzeige der CPU Temperatur genutzt.

Termi · 01.10.2022

IronAge schrieb:
Ich finde es ungeheur praktisch bei einem EVGA Board wurde das Postcode Display nach dem Posten zu Anzeige der CPU Temperatur genutzt.

Macht das Unify x doch auch.

IronAge · 01.10.2022

Termi schrieb:
Macht das Unify x doch auch.

Das machts ja nicht weniger praktisch, also notiert, Unify auch mit praktischer CPU Temp Anzeige.

Cheesage · 01.10.2022

Formula auch, ich gehe davon aus das machen "alle" Bretter

IronAge · 01.10.2022

Mach eine Liste ...

Das X299 Dark war meiner Erinnerung nach eines der ersten Boards, mit zwei Displays auch Anzeige der VC möglich.

Würde für meine Kischte nichts ohne Postcode Display kaufen.

Spieluhr · 02.10.2022

Kann mir mal wer was zu Bifurcation und dessen generelle Funktionsweise schreiben?

Ich habe jetzt das Gigabyte Z690 AORUS Elite und dort gibt es im UEFI das Bifurcation Setting, welches sich von "auto" (default) auf "x8/x8" umstellen läßt.
Am PCIe5.0 x16 betreibe ich meine Graka, die nach umschalten Bifurcation "x8/x8" scheinbar nicht mehr angesprochen / erkannt wird.

Warum?

In den beiden PCIe3.0 x4 Ports steckt jeweils eine IcyBox PCIe_M.2 Extention Card, bestückt mit je 1TB Samsung 980 Gen3.
Die vier M.2 Slots sind bestückt mit jeweils eine NVMe SSD (1x P5 Gen3 und 3x P5_Plus Gen4, je 1TB)

Mein Plan war eigentlich, über die Bifurcation Funktion in einen der PCIe3.0 x16 (x4) Ports eine mehrfach M.2 Extention Card zu betreiben um mehr als sechs NVMe SSDs (Gen3 über Karte) zu sockeln.

spyfly · 02.10.2022

Spieluhr schrieb:
Ich habe jetzt das Gigabyte Z690 AORUS Elite und dort gibt es im UEFI das Bifurcation Setting, welches sich von "auto" (default) auf "x8/x8" umstellen läßt.
Am PCIe5.0 x16 betreibe ich meine Graka, die nach umschalten Bifurcation "x8/x8" scheinbar nicht mehr angesprochen / erkannt wird.

Die Bifurcation geht nur bei den CPU PCIe Lanes, also dem Slot in dem deine Graka steckt. Die restliche Slots hängen bei deinem Board am Chipsatz.

Spieluhr schrieb:
Mein Plan war eigentlich, über die Bifurcation Funktion in einen der PCIe3.0 x16 (x4) Ports eine mehrfach M.2 Extention Card zu betreiben um mehr als sechs NVMe SSDs (Gen3 über Karte) zu sockeln.

Wenn du über den PCIe x4 Port mehrere M.2 SSDs betreiben willst brauchst du eine aktiv geswitchte M.2 Extension Karte, sowas hier z. B. https://geizhals.de/qnap-qm2-expansion-card-qm2-4p-384-qm2-4p-384a-a1867694.html

Spieluhr · 02.10.2022

spyfly schrieb:
Die Bifurcation geht nur bei den CPU PCIe Lanes, also dem Slot in dem deine Graka steckt. Die restliche Slots hängen bei deinem Board am Chipsatz.

Ja, dass habe ich mir gedacht. Nur hat das Board aber nur den einen PCIe5.0 x16 der über die Lanes der CPU geht.
Warum also dann x8/x8 via Bifurcation? Wo würden denn dann die anderen 8 Lanes hin gehen und warum funktioniert danach die Graka (zumindest x8) nicht mehr?

spyfly schrieb:
Wenn du über den PCIe x4 Port mehrere M.2 SSDs betreiben willst brauchst du eine aktiv geswitchte M.2 Extension Karte, sowas hier z. B. https://geizhals.de/qnap-qm2-expansion-card-qm2-4p-384-qm2-4p-384a-a1867694.html

Das geht leider nicht, da die beiden PCIe3.0 x16 mechanisch nur mit max. x4 angeschlossen sind.

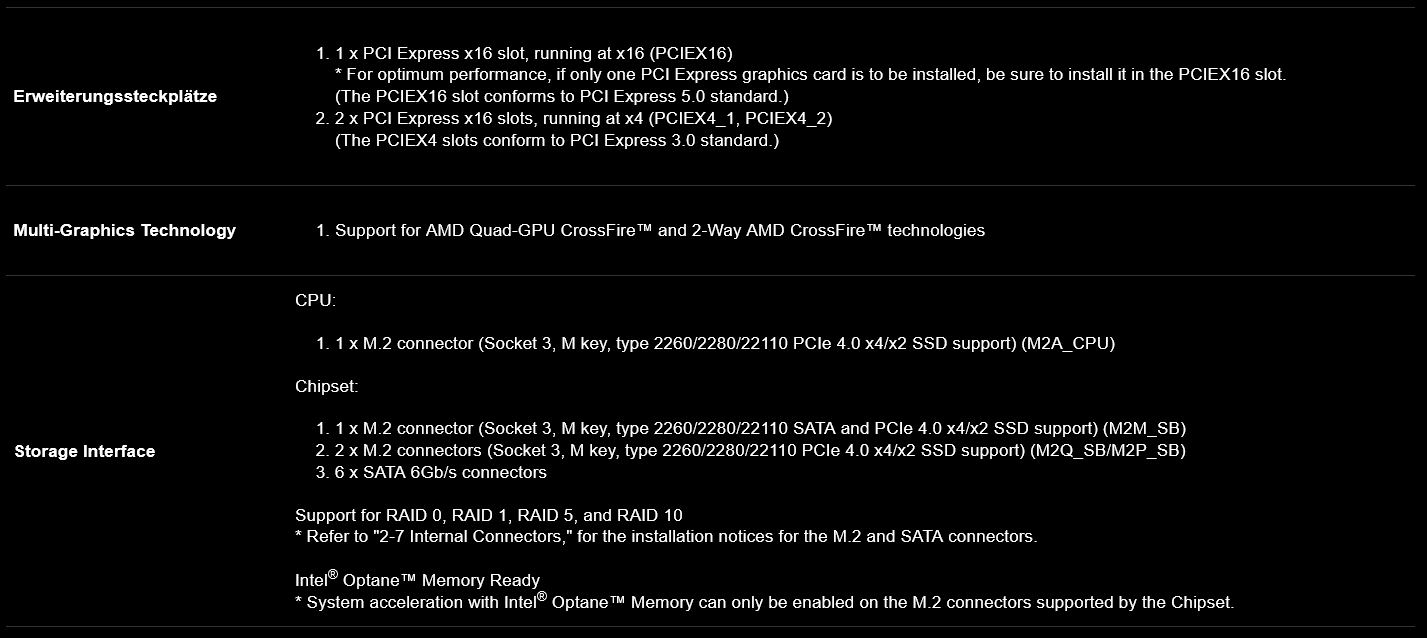

Screenshot 2022-10-02 at 03-23-02 Z690 AORUS ELITE DDR4 (rev. 1.0) Spezifikation Mainboards - ...png

spyfly · 02.10.2022

Spieluhr schrieb:
Warum also dann x8/x8 via Bifurcation? Wo würden denn dann die anderen 8 Lanes hin gehen und warum funktioniert danach die Graka (zumindest x8) nicht mehr?

Für x8/x8 Riser Karten wie diese hier: https://www.ebay.de/itm/133276391091

Spieluhr schrieb:
Das geht leider nicht, da die beiden PCIe3.0 x16 mechanisch nur mit max. x4 angeschlossen sind.

Das ist egal, funktioniert auch mit weniger Lanes ist schließlich nen PCIe Switch drauf verbaut.

Spieluhr · 02.10.2022

Wie soll ich denn bei den Adapter Ding noch die Graka plus Mehrfach NVMe SSD Karte verbauen?

..aber selbst wenn Bifurcation nun den Port splittet - warum wird dann die Graka in den Port nicht mehr erkannt?
Stelle ich auf x8/x8 und speicher das ab, geht der Rechner mit klicken aus, startet neu und danach kein Signal mehr. Sollte ja dann zumindest x8 laufen.

roestzwiebel · 02.10.2022

Guten Morgen

Ich glaube hier werden ein paar Dinge durcheinandergebracht.

Spieluhr schrieb:
..aber selbst wenn Bifurcation nun den Port splittet - warum wird dann die Graka in den Port nicht mehr erkannt?

Na weil der Port dann gesplittet ist. Bifurcation macht aus einem Port zwei (oder mehr, bspw. 4 bei 4x4x4x4). Wenn Du das aktivierst und dann trotzdem eine Grafikkarte reinsteckst, wäre das irgendwie so, als würdest Du die Grafikkarte in mehrere Slots gleichzeitig stecken. Dass hier dann nichts mehr geht, ist nicht sonderlich verwunderlich.

Du verwechselt das glaube ich mit dem normalen Lane Splitting, wenn Du ein Board hast mit 2 PCIe Slots, die beide an der CPU hängen. Da ist es dann so, wenn beide Ports belegt sind, dass dann die x16 Slots automatisch auf x8 reduziert werden. Das ist aber nicht Bifurcation.

Dein Board hat aber nur einen einzigen PCIe Slot, der an der CPU hängt, somit gibt es diese Möglichkeit einfach bei Dir nicht. Also bleibt Dir jetzt erstmal ohne Adapter nur die Graka in einen der Chipsatzslots zu stecken, was aber eher ungünstig ist, da das die Graka und deren Leistung enorm einbremsen würde - das willst Du nicht. Allerdings wäre dann der x16-Slot frei (und könnte mit Bifurcation in zwei x8-Slots gesplittet werden).

Du könntest aber hergehen, und den von spyfly erwähnten x8/x8 Bifurcation Adapter nehmen und den in den einzigen / obersten PCIe x16 Slot stecken. Wenn Du dann Bifurcation aktivierst, hast Du aus dem einen Slot zwei gemacht. In einem der "neuen" Slots könnte dann die Graka Platz finden, in dem anderen Slot eine andere x8 Karte. Wird dir aber auch nicht viel bringen, da dieser zweite x8 Slot dann nicht weiter aufgeteilt werden kann (einzige Möglichkeit siehe unten). Du gewinnst damit halt maximal einen weiteren Steckplatz.

Spieluhr schrieb:
Wie soll ich denn bei den Adapter Ding noch die Graka plus Mehrfach NVMe SSD Karte verbauen?

Selbst wenn Du den Port weiter splitten können würdest, ist klar, dass Du hier dann höchstwahrscheinlich mit weiteren Riserkabeln arbeiten müsstest, sonst wirst Du die Karten schlecht verbaut bekommen (oder halt Riserkabel in den x16-Slot und an dem Riser hängt dann wiederum der Adapter mit 2 weiteren Slots).

-----------------------------------------------------------------

TL;DR: Was Du vorhast, wird einfach mit Deinem Board so nicht funktionieren.

Was Du brauchst ist eine Karte mit einem PCIe Switch, um beispielweise aus einem der unteren PCIx16 (elektrisch x4) mehrere Lanes zu "generieren" (oder besser -> Bifurcation aktvieren, über Riser den Doppel-Slot-Adapter verbauen, dann Graka in einen Slot des Adapters, QNAP Karte in den anderen - ist natürlich eine extreme Frickel-/Bastellöung :fresse:

Und fraglich obs die Investition wert ist) . So ein PCIe-Switch funktioniert im Prinzip wie ein Netzwerkswitch, der Slot selbst läuft bspw. auf x4, dennoch könnten damit bspw. mehrere Karten oder M.2. gleichzeitig daran betrieben werden. Die von Spyfly verlinkte QNAP Karte sollte eine Karte sein, die genau einen solchen PLX Switch mitbringt.

Das ist Deine einzige Möglichkeit, Dein Vorhaben zu realisieren. Ansonsten hilft nur ein anderes Board mit einer anderen Aufteilung der PCIe Slots (mind. 2 an der CPU hängenden Slots, die dann nochmal weiter per Bifurcation aufgeteilt werden können, was Dir aber immer noch max. aus einem x8 zwei x4-Slots machst, Du also nur einen zusätzlichen Slot gewinnst) oder eben eine Plattform mit mehr PCIe Lanes, also HEDT (Threadripper).

In der Regel sind es die höherpreisigen Boards, die solche Features bieten.. Ich habe da keinen Gesamtüberblick, weiß aber, dass bspw. mein ASUS Z690 Hero das kann und auch eine Erweiterungskarte mitbringt, auf der zwei M.2 SSDs installiert werden können. Ich glaube aber selbst hier gehen nur mit Boardmitteln keine 6 NVMe-Laufwerke gleichzeitig.

Ich hoffe, das war einigermaßen verständlich

Spieluhr · 02.10.2022

Zu viel Bastelei und die Karten mit PLX Chip sind mir schlicht zu teuer, nur um darauf dann mehrere NVMe SSD zu parken.

..bleibe ich halt bei meinen 6 NVMe SSDs onboard. Danke für die Info!

Termi · 03.10.2022

Schande über die Hardwaresucht

Konnte nicht anders und musste mir doch noch das EVGA Z690 Kingpin kaufen. Wofür eigentlich ? :fresse:

Nozomu · 03.10.2022

Termi schrieb:
Wofür eigentlich ?

Um zu Grillen :fresse2:

chilchiubito · 03.10.2022

Termi schrieb:
Wofür eigentlich ?

Um EVGA am leben zu erhalten. Nachdem sie ihre Grafikkartensparte geschlossen haben liegt es jetzt an uns sie als Mainboard, Peripherie und PSU Hersteller zu fördern :fresse2:

Das Dark ist aber schon ein schönes Stück Hardware, würde ich auch gerne mal testen.

Nozomu · 03.10.2022

chilchiubito schrieb:
Um EVGA am leben zu erhalten.

Ob das reicht? Die 80% erreichen die damit nicht.

MS1988 · 03.10.2022

Soweit bekannt lässt sich EVGA den Kram produzieren. Die bauen die Platinen selber garnicht und entwickeln wohl lediglich das Design/bios/Software . Daher haben die auch nie so ne Masse an Mainboards . Ihr Sitz liegt ja in den USA und die arbeiten von da aus .
Die werden richtig untergehen . Die Firma ist am arsch , außer jemand kauft die Marke und macht noch was draus .

IronAge · 03.10.2022

Vince AKA Kingpin war wohl im HQ in Taiwan beschäftigt.

Spieluhr · 04.10.2022

Z790 bis zu DDR5-7600 XMP 3.0-Speicherzertifizierung (bei 1,4V):

Intel 13th Gen Raptor Lake CPU Platform & Z790 Motherboards Get Up To DDR5-7600 XMP 3.0 Memory Certification

Memory manufacturers are prepping some super-fast DDR5 memory kits for Intel's 13th Gen Raptor Lake CPU & Z790 motherboard platform.

wccftech.com

IronAge · 04.10.2022

Spieluhr schrieb:
Z790 bis zu DDR5-7600 XMP 3.0-Speicherzertifizierung (bei 1,4V):

Intel 13th Gen Raptor Lake CPU Platform & Z790 Motherboards Get Up To DDR5-7600 XMP 3.0 Memory Certification

Memory manufacturers are prepping some super-fast DDR5 memory kits for Intel's 13th Gen Raptor Lake CPU & Z790 motherboard platform.

wccftech.com

This is a list from memory makers with their ‘self certifications’ for specific CPU, motherboard and memory models.

roestzwiebel · 04.10.2022

Zumindest ist damit das neue Apex angekündigt

Mal sehen, wann das eintrudeln soll. 7600MT/s klingt doch nett.

Neon Knights · 04.10.2022

...für den Anfang gibt´s bei mir diese DDR5

TeamGroup T-Force DELTA RGB weiß DIMM Kit 32GB, DDR5-6400, CL40-40-40-84 ab € 109,21 (2024) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für TeamGroup T-Force DELTA RGB weiß DIMM Kit 32GB, DDR5-6400, CL40-40-40-84 ✔ Produktinfo ⇒ Typ: DDR5 DIMM 288-Pin, on-die ECC • Übertragung: 6400MT/s (6400MHz effektiv - abgeleitet von 3200MHz I/O… ✔ Speicher ✔ Testberichte ✔ Günstig kaufen

geizhals.de

Dark_angel · 04.10.2022

Sieht so aus, als würde der 13900K das höchste Limit erreichen.

roestzwiebel · 04.10.2022

Neon Knights schrieb:
...für den Anfang gibt´s bei mir diese DDR5

Warum ausgerechnet die und nicht bspw. die Kingston? Da gibts 6400CL32 anstatt CL40 für deutlich weniger Geld.

Kingston FURY Renegade schwarz/silber DIMM Kit 32GB, DDR5-6400 ab € 131,59 (2024) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für Kingston FURY Renegade schwarz/silber DIMM Kit 32GB, DDR5-6400 ✔ Bewertungen ✔ Produktinfo ⇒ Typ: DDR5 DIMM 288-Pin, on-die ECC • Übertragung: 6400MT/s (6400MHz effektiv - abgeleitet von 3200MHz I/O… ✔ Speicher ✔ Testberichte ✔ Günstig kaufen

geizhals.de

(Mit RGB sinds paar € mehr, falls gewollt)

IronAge · 04.10.2022

@Neon Knights

Die verticke ich gerade - allerdings in Schwarz.

Neon Knights · 04.10.2022

roestzwiebel schrieb:
Warum ausgerechnet die und nicht bspw. die Kingston? Da gibts 6400CL32 anstatt CL40 für deutlich weniger Geld.

Kingston FURY Renegade schwarz/silber DIMM Kit 32GB, DDR5-6400 ab € 131,59 (2024) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für Kingston FURY Renegade schwarz/silber DIMM Kit 32GB, DDR5-6400 ✔ Bewertungen ✔ Produktinfo ⇒ Typ: DDR5 DIMM 288-Pin, on-die ECC • Übertragung: 6400MT/s (6400MHz effektiv - abgeleitet von 3200MHz I/O… ✔ Speicher ✔ Testberichte ✔ Günstig kaufen

geizhals.de

(Mit RGB sinds paar € mehr, falls gewollt)

Salve 2 Sachen: der Test beim Igor von den Dingern war super. Auch der nicht vorselektierte weiße bei ihm.... und den Preis wofür die gerade im Netz stehen habe ich komischerweise um die Mittagszeit heute nicht bezahlt.....

IHS to MB Height (Z-Stack, validated range)	6.529 – 7,532 mm
Thermal Solution Hole Pattern	78 x 78 mm
Socket Seating Plane Height	2.7 mm
Maximum Thermal Solution Center of Gravity Height from IHS	25.4 mm
Static Total Compressive Minimum	534N (120 lbf), Beginning of Life 356 N (80 lbf)
End of life maximum	1068 N (240 lbf)
Socket Loading	80-240 lbf
Dynamic Compressive Maximum	489.5 N (110 lbf)
Maximum Thermal Solution Mass	950 gram

Z790	Produktseite	Preisvergleich
H770	Produktseite	Preisvergleich
B760	Produktseite	Preisvergleich
Z690	Produktseite	Preisvergleich
W680	Produktseite	Preisvergleich
H670	Produktseite	Preisvergleich
B660	Produktseite	Preisvergleich
H610	Produktseite	Preisvergleich
