[Sammelthread] Intel LGA1700 Mainboard Laberthread (Z790, H770, B760, Z690, H670, B660, H610)

Ruebennase · 17.10.2022

Hab es mir zur Vorsicht bestellt und werde es dann testen. Wenn es hilft umso besser und wenn nicht baue ich es wieder aus.

Beitrag automatisch zusammengeführt: 17.10.2022

-T0N1- schrieb:
ja das weiss ich nicht mehr.. bin unsicher nu

Ich meine der Bauer hat gesagt wenn man die Schraube zu fest zieht kann es sein das der RAM nicht richtig erkennt wird. Deswegen sagt er bei seinen Produkt das man um die 6 Nm anziehen soll.
Nur das mein Contact Frame günstiger ist und vergleichbare Ergebnisse liefert. Zu Not einfach die Schrauben bisschen lösen

Hier der vergleich. Nur das ich die gute Paste von Bauer benutzten werde und nicht das Zeug was dabei ist.

Phoenix2000 · 17.10.2022

Igorslab hatte die doch getestet, ich habe den Thermalright frame genommen, da es mit dem keine Probleme geben soll,
im Gegensatz zu den von Thermal Grizzly.
https://www.igorslab.de/cpu-tempera...-feng-zao-lga1700-frames-im-vergleichstest/3/

Ruebennase · 17.10.2022

Phoenix2000 schrieb:
Igorslab hatte die doch getestet, ich habe den Thermalright frame genommen, da es mit dem keine Probleme geben soll,
im Gegensatz zu den von Thermal Grizzly.
https://www.igorslab.de/cpu-tempera...-feng-zao-lga1700-frames-im-vergleichstest/3/

Danke wusste nicht das er eins gemacht hat. Da er in der Google Suche nicht aufgeführt wurde bei mir. Besten Dank

Phoenix2000 · 17.10.2022

Den haben wohl auch einige im Forum im Einsatz, Snakeeyes hatte mir den Empfohlen.
Ich hab ja die Backplate von dem TechN auch schon angepasst, die passt sonst nicht(die stabilisiert dann auch nochmal)
und den Kühler Plan gemacht das der er auch gut aufliegt, quasi alles Ready^^

Beim Frame installieren werde ich nur 45° machen über Kreuz Saefty first, dann sollte nix schiefgehen.

IronAge · 17.10.2022

Ruebennase schrieb:
Deswegen sagt er bei seinen Produkt das man um die 6 Nm anziehen soll

6 Nm != 6 NCm

Wollte mir schon lang mal einen Schraubendreher mit variablem Drehmoment kaufen, sind allerdings nicht ganz günstig.

-T0N1- · 17.10.2022

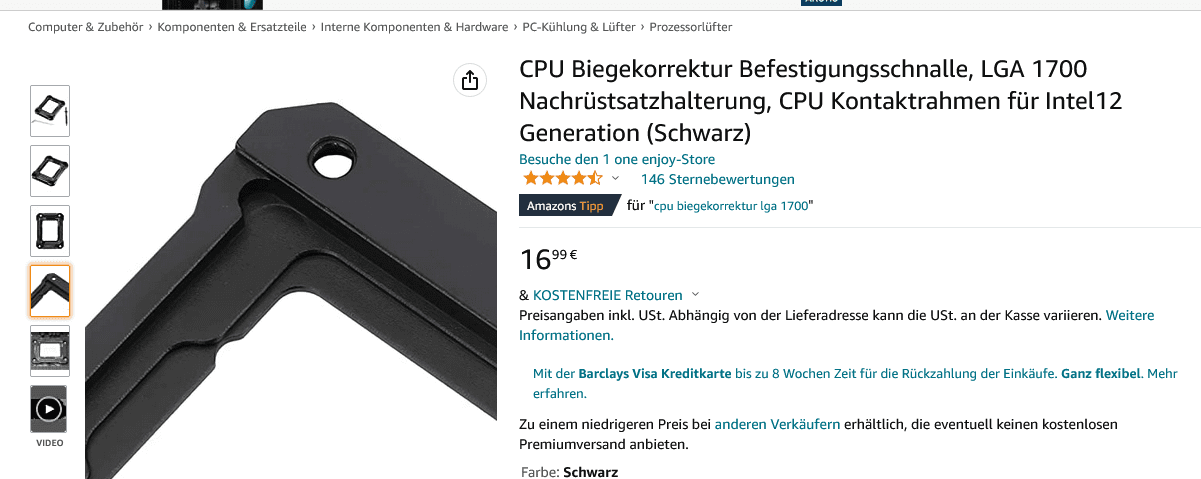

Hmm... und der passt sicher mit RL auch?

https://www.amazon.de/Biegekorrektur-Befestigungsschnalle-Nachr%C3%BCstsatzhalterung-Kontaktrahmen-Generation/dp/B0B4W54K7R/ref=sr_1_3?keywords=cpu+biegekorrektur+lga+1700&qid=1666017303&sr=8-3

Dark_angel · 17.10.2022

CPU Biegekorrektur :fresse2:

-T0N1- · 17.10.2022

ja den hab ich jetz mal bestellt :>

roestzwiebel · 17.10.2022

Alternativ den Fiberglasrahmen (der am besten abschnitt im Test von igorsLAB):

Superbuy - The Best Taobao Agent Help You Shop,Shipping From China

The best way Shop From China. Browse over 1 billion products from China's shopping platforms(taobao.com,1688.com,tmall.com). Help customers buy chinese products and shipping to gobal. Free purchase, quality inspection, photography and 90-day free storage.

www.superbuy.com

(2. "Farbe" auswählen)

Den habe ich hier schon liegen.

Die Rahmen sollten alle passen, ist ja der gleiche Sockel.

-T0N1- · 17.10.2022

roestzwiebel schrieb:
Alternativ den Fiberglasrahmen

Das wird dann nix mit Lieferung bis Donnerstag :/

Ruebennase · 17.10.2022

IronAge schrieb:
6 Nm != 6 NCm

Wollte mir schon lang mal einen Schraubendreher mit variablem Drehmoment kaufen, sind allerdings nicht ganz günstig.

Hab ich das falsch verstanden ? wenn ja sorry

-T0N1- · 17.10.2022

Phoenix2000 schrieb:
Beim Frame installieren werde ich nur 45° machen über Kreuz Saefty first, dann sollte nix schiefgehen.

Ab welchem Punkt 45°? Wenn die Schraube Widerstand gibt oder wie?

IronAge · 17.10.2022

Ja ich denke schon, mal den Artikel von Igorslab anschauen 0,06Nm als max Drehmoment, und damit wäre es schon ziemlich fest angezogen.

-T0N1- · 17.10.2022

Ok, in dem Video auf Amazon zieht der recht ordentlich an

Trotzdem habe ich noch bedenken wegen des RAM. Bei Igor steht was das er den erst retrainen musste.

RedFace · 17.10.2022

Naja der Thermalright liegt doch direkt auf dem Board der Grizzly hängt in der Luft beim Grizzly kannst besser feinoptimieren und den Thermaltight ballerst einfach fest.
So hab ich das in nem Youtube Vergleichsvideo verstanden.
Deswegen sollte man auch immer über Kreuz anziehen das man nicht einseitig zu viel druck gibt.

-T0N1- · 17.10.2022

ja über kreuz sowieso, ziehe das einfach mit der hand soft an das sind dann 60g kraft

Ruebennase · 17.10.2022

Und für 10-12 Euro kann man da nichts falsch machen

Dark_angel · 17.10.2022

Phoenix2000 schrieb:
Igorslab hatte die doch getestet, ich habe den Thermalright frame genommen, da es mit dem keine Probleme geben soll,
im Gegensatz zu den von Thermal Grizzly.
https://www.igorslab.de/cpu-tempera...-feng-zao-lga1700-frames-im-vergleichstest/3/

Wenn ich mir die Tabelle bei Igor anschaue, sieht das für mich so aus, als würden die alle in der Messtoleranz liegen, sogar komplett ohne Halterung sind es -4,51°
Wenn ich aber höher, dass wenn man den Rahmen zu fest anzieht, der RAM aussteigen kann, dann wäre das für mich ein No-Go, da würden dann ja glaube, die kleinen Pins durch den zu hohen druck über den Kontaktpunkt von der CPU geschoben.

Wie man dabei auch sieht, erledigt die meiste Arbeit der Druck vom Kühler, sonst würden da keine -4,51° ohne ILM herauskommen.

Ich werde, wenn das bei dem neuen Z790 immer noch so straff ist, entweder den Washemod anwenden oder gar die Halterung abschrauben.

Edit: mir war nicht so ganz bewusst, dass beim Thermalright keine Probleme auftreten sollen, obwohl es Phoenix2000 ja eigentlich geschrieben hatte. :fresse:

Phoenix2000 · 17.10.2022

-T0N1- schrieb:
Ab welchem Punkt 45°? Wenn die Schraube Widerstand gibt oder wie?

Natürlich nicht guck dir doch einfach das gepostete Video an, du legt CPU rein Frame drauf, dann Schrauben rein.
Danach drehst du locker!!! bis es klickt, damit quasi alle den gleichen Anfangspunkt haben.
Danach dreht er im Video über Kreuz fest um 90°, ich mach halt nur 45°.
Das solange nacheinander bis du Widerstand hast.Und ne festballern^^

@Dark_angel
Deswegen ja den Thermalright, da der aufliegt kannst du das quasi ne vergeigen. .

Dark_angel · 17.10.2022

Phoenix2000 schrieb:
@Dark_angel
Deswegen ja den Thermalright, da der aufliegt kannst du das quasi ne vergeigen. .

Gut den lasse ich mir ja noch gefallen, aber da könnte ich auch die ILM komplett weglassen und hätte die selben Temperaturen.

-T0N1- · 17.10.2022

Phoenix2000 schrieb:
Danach dreht er im Video über Kreuz fest um 90°, ich mach halt nur 45°.

Du meinst das gamers nexus video?

Edit: Ich glaube das meinst du! Ich hab es jetzt verstanden

Her mit dem Ding!

Dark_angel · 17.10.2022

Phoenix2000 schrieb:
@Dark_angel
Deswegen ja den Thermalright, da der aufliegt kannst du das quasi ne vergeigen. .

Dark_angel schrieb:
Gut den lasse ich mir ja noch gefallen, aber da könnte ich auch die ILM komplett weglassen und hätte die selben Temperaturen.

Da ich aber nicht möchte, dass die CPU dann am Kühler klebt bei der Demontage vom Kühler,

habe ich mir auch mal den Thermalright Rahmen bestellt, kommt auch schon am Donnerstag.

-T0N1- · 17.10.2022

Hab auch von der "Biegekorrektur" auf den Thermalright gewechselt, hatte vorher nur den passenden Link nicht gesehen, obwohl das 100% eh alles das selbe ist, aber so fühlt es sich besser an und war 4€ billger

Ruebennase · 17.10.2022

Hab ich ein paar für denn gutenzweck der CPU angesteckt xD Die Test zeig ja das es was bringt

Beitrag automatisch zusammengeführt: 17.10.2022

Was haltet ihr von diesen Bord ? Ich meine es muss ja kein Z790 sein oder ?

ASUS ROG STRIX Z690-F GAMING WIFI, Mainboard

Das ASUS ROG STRIX Z690-F GAMING WIFI Mainboard basiert auf dem Intel®-Z690-Chipsatz und unterstützt Intel®-Prozessoren für den Sockel 1700 der 12t...

www.alternate.de

ROG STRIX Z690-F GAMING WIFI | ROG Strix | Gaming Motherboards｜ROG - Republic of Gamers｜ROG Global

ASUS ROG STRIX Z690-F GAMING WIFI Intel LGA 1700 ATX motherboard, DDR5, PCIe 5.0, 16+1 power stages, WiFi 6E, Intel® 2.5 Gb Ethernet, four M.2 slots, USB 3.2 Gen 2x2 USB Type-C®, SATA and Aura Sync

rog.asus.com

Neon Knights · 17.10.2022

-T0N1- schrieb:
Ich hab eben bei Equippr angerufen und mein bestelltes Strix-E soll heute im laufe des Tages bei denen ankommen und geht Morgen in den Versand (da würd ich dann jubeln ). Da aber sonst nicht mehr wriklich was gelistet ist in den shops zur Zeit, wird das mengenmäßig wahrscheinlich einfach noch nicht der burner sein was verfügbar ist / alles vorhandene in Bestellungen gebunden.

....ich gönn´s dir - ehrlich. Falls die CPU halbwegs pünktlich kommen sollte, werde ich diese wohl erstmal in die Vitrine stellen müssen... :fresse:

Edith: Den Thermalright contact frame habe ich auch noch nachbestellt, da kommt´s nun auch nicht mehr auf die Kohle an....

-T0N1- · 17.10.2022

So richtig groß ist nach meinem Empfinden das Interesse an den Z790 (zum release) ja nicht, sonst wären hier doch schon mehr Leute aufgeschlagen. Gründe dafür wurden hier ja aber auch schon genannt.

Ruebennase · 17.10.2022

-T0N1- schrieb:
So richtig groß ist nach meinem Empfinden das Interesse an den Z790 (zum release) ja nicht, sonst wären hier doch schon mehr Leute aufgeschlagen. Gründe dafür wurden hier ja aber auch schon genannt.

Hab nicht alle Seiten gelesen. Das Asus Bord hat alles was ich haben möchte. Und dir nur 22 Euro teurer.

emissary42 · 17.10.2022

-T0N1- schrieb:
So richtig groß ist nach meinem Empfinden das Interesse an den Z790 (zum release) ja nicht...

Wenn hier mehr los wäre, hätte ich auch schon ein paar Z790 oder Previews verlinkt...

Das kommt vielleicht noch, nach dem bei dem ein oder anderen doch etwas Ernüchterung über AM5 eingekehrt ist?

Phoenix2000 · 17.10.2022

Dark_angel schrieb:
Gut den lasse ich mir ja noch gefallen, aber da könnte ich auch die ILM komplett weglassen und hätte die selben Temperaturen.

Naja ich persönlich würde das auf keinen Fall machen. Allein schon wegen Kühler demontage.
Auch wenn das PCB jetzt etwas dicker ist, der HS drauf ist und sich das PCB dadurch nicht verbiegen sollte.12,90- ist ja nun auch echt ne die Welt.

Ich hab ja zuerst nen gebrauchtes Z690 gekauft und was soll ich sagen ich frag mich immer wieder wie Leute nen angeblich neues Board
mit 2 leicht runtergebogenen Pins und "Hauch" von WLP im Sockel hinbekommen 🤷‍♂️, wahrscheinlich durch sowas^^.

Ende vom Lied ich hab natürlich nen nagelneues Board gekauft, sowas kommt mir nicht in den Rechner.

Dark_angel · 18.10.2022

Phoenix2000 schrieb:
Naja ich persönlich würde das auf keinen Fall machen. Allein schon wegen Kühler demontage.
Auch wenn das PCB jetzt etwas dicker ist, der HS drauf ist und sich das PCB dadurch nicht verbiegen sollte.12,90- ist ja nun auch echt ne die Welt.

Ich hab ja zuerst nen gebrauchtes Z690 gekauft und was soll ich sagen ich frag mich immer wieder wie Leute nen angeblich neues Board
mit 2 leicht runtergebogenen Pins und "Hauch" von WLP im Sockel hinbekommen 🤷‍♂️, wahrscheinlich durch sowas^^.

Ende vom Lied ich hab natürlich nen nagelneues Board gekauft, sowas kommt mir nicht in den Rechner.

Ja, da hast du recht, deswegen hatte ich mir ja auch nach der Erkenntnis, dass der Thermalright gut ist, bestellt, kommt jetzt auch schon Morgen.

Mit den gebrauchten Boards, ist auch immer so eine Sache, hatte auch glaube vor zwei Jahren eins bei Ebay ersteigert und mich dann dran machen müssen die Pins vom Sockel zu richten, so eine Fummelarbeit mache ich auch nicht noch einmal, ein hoch auf UBI´s Geduld.

IHS to MB Height (Z-Stack, validated range)	6.529 – 7,532 mm
Thermal Solution Hole Pattern	78 x 78 mm
Socket Seating Plane Height	2.7 mm
Maximum Thermal Solution Center of Gravity Height from IHS	25.4 mm
Static Total Compressive Minimum	534N (120 lbf), Beginning of Life 356 N (80 lbf)
End of life maximum	1068 N (240 lbf)
Socket Loading	80-240 lbf
Dynamic Compressive Maximum	489.5 N (110 lbf)
Maximum Thermal Solution Mass	950 gram

Z790	Produktseite	Preisvergleich
H770	Produktseite	Preisvergleich
B760	Produktseite	Preisvergleich
Z690	Produktseite	Preisvergleich
W680	Produktseite	Preisvergleich
H670	Produktseite	Preisvergleich
B660	Produktseite	Preisvergleich
H610	Produktseite	Preisvergleich
