[Sammelthread] Intel LGA1700 Mainboard Laberthread (Z790, H770, B760, Z690, H670, B660, H610)

Karl Eduard · 14.12.2022

Max Muller schrieb:
Es handelt sich um ein Asus Z690-I Mainboard. Das Paket kam in einer Papiertüte eingewickelt und der Karton ist an allen Ecken ramponiert. Herstellungsdatum ist 12/2021. Der Karton ist mit einem Amazon-Klebeband an der Kante verschlossen.

Das klingt nach einem Rückläufer, normal sollte dort kein Amazon Paketband sein.

Max Muller schrieb:
Würdet ihr das Board behalten?

Ich würde es auf jeden Fall mal im Amazon Support ansprechen.

Max Muller schrieb:
Ich hätte gerne ein "frischeres" Board, immerhin wurde es schon vor 1 Jahr hergestellt.

Neueres Z690 aus Mitte/Ende 2022 wirst nicht bekommen. Die Herstellung ist sicherlich schon länger beendet und auf Z790 umgestellt!

Beavis99 · 14.12.2022

Das mit der Papiertüte hatte ich auch, zum Glück hat aber der Bote das Paket scheinbar gut behandelt so das der Karton von meinem Z790 Aorus Elite absolut wie neu war.
Wie alt das Mainboard ist sollte ja egal sein, aber das Amazon verlernt hat gescheit zu versenden ist wirklich erbärmlich.
Wie geschrieben sprech mal mit dem Support, vielleicht kriegst was für den kaputten Karton und ansonsten halt zurück damit.

Max Muller · 14.12.2022

Danke für eure Hilfe, das ist auch meine Ansicht. Dann werde ich mir ein Neues schicken lassen.

Beavis99 · 14.12.2022

Ist es das ROG Strix Z690-I, laut Noctua-Liste passt es nicht weil der VRM-Kühler kollidiert

NH-D15 | Cooler Compatibility | Noctua Compatibility Centre

ncc.noctua.at

Max Muller · 14.12.2022

Ja, laut Noctua geht es nicht.

Low · 14.12.2022

Max Muller schrieb:
Ich kenne die Noctua-Seite schon auswendig, so oft habe ich da reingeschaut. Ja, Noctua sagt inkompatibel.
Ich werde später ein Foto posten.
Der Trick ist offensichtlich, nur oberste Abdeckung vom M.2 Sockel abzuschrauben, was ich gemacht habe. Kriege noch meinen 13700K und Corsair DDR5 5600. Dann kann ich es definitiv ausprobieren.

Asus Z690-I + NH-D15

Es hat einfach einen Grund warum man Asus meiden sollte. Ich hatte drei Asus z690i und die waren alle gleich gut/schlecht. Also du kannst dank Amazon alles auspacken und es testen. Alternativ bleibt ja nur das MSI z690i oder z790i. Und die sind alle gut, egal wie alt.

Max Muller · 14.12.2022

Erstmal das BIOS Flashback. Dann sehen wir weiter.

JoschiRS1 · 15.12.2022

Hallo.

Ich habe aktuell ein Gigabyte B660I Board. Da läuft zwar mein 13600k, aber ich möchte vllt auf ein Z690 Board umsteigen.
Welches sollte man eher weniger in Betracht ziehen? Ich würde fast zu einem Gigabyte AORUS ULTRA Rev. 1.0 tendieren.

Wichtig ist mir Q Flash wegen dem 13.600k, WLAN, M2 Anschluss, DDR4 und mind. PCIe 4.0.
ITX muss sein.

Gibt's da ein bestimmtes Board, oder kann man quasi jedes nehmen? OC wird nicht betrieben, will Undervolten bei gleichem Takt. Habt ihr da Tipps?

Beavis99 · 15.12.2022

Laut Geizhals als ITX und DDR4 bleibt doch nur das Asrock Z690

ASRock Z690M-ITX/ax ab € 479,00 (2024) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für ASRock Z690M-ITX/ax ✔ Bewertungen ✔ Produktinfo ⇒ Formfaktor: Mini-ITX • Sockel: Intel 1700 (LGA1700) • Chipsatz: Intel Z690 • CPU-Kompatibilität: 300 , Ce… ✔ Intel Sockel 1700 ✔ Testberichte ✔ Günstig kaufen

geizhals.de

Das Gigabyte ist DDR5

Low · 15.12.2022

JoschiRS1 schrieb:
Hallo.

Ich habe aktuell ein Gigabyte B660I Board. Da läuft zwar mein 13600k, aber ich möchte vllt auf ein Z690 Board umsteigen.
Welches sollte man eher weniger in Betracht ziehen? Ich würde fast zu einem Gigabyte AORUS ULTRA Rev. 1.0 tendieren.

Wichtig ist mir Q Flash wegen dem 13.600k, WLAN, M2 Anschluss, DDR4 und mind. PCIe 4.0.
ITX muss sein.

Gibt's da ein bestimmtes Board, oder kann man quasi jedes nehmen? OC wird nicht betrieben, will Undervolten bei gleichem Takt. Habt ihr da Tipps?

Naaaaa es gab ja mal die Umtauschwelle Gigabyte AORUS ULTRA auf Gigabyte AORUS ULTRA Plus. Von daher ist das vllt keine gute Idee Gigabyte zu nehmen

JoschiRS1 · 15.12.2022

OK. Ich hab da keinen Plan. Deshalb frage ich ja.....

Max Muller · 15.12.2022

So, mein Asus Z690-I läuft inzwischen.
Wo ist die Einstellung um den 13700K auf 125 Watt zu stellen?

Beavis99 · 16.12.2022

Bei Asus weiß ich es nicht, bei Gigabyte ist es unter den Erweiterten CPU-Einstellungen, musst mal etwas suchen.

Neon Knights · 16.12.2022

Max Muller schrieb:
So, mein Asus Z690-I mit Noctua NH-D15 Kühler gibt inzwischen ein Bild aus über HDMI. Nach BIOS Flashback und Installation schwarzer Bildschirm. Dann nach einigen Reboots hat er noch zweimal das BIOS bearbeitet. Sehr Langsam wanderten die System Leds von Gelb Weiß zu Grün.
Ich habe keine Ahnung, was das zu bedeuten hat. Immerhin CPU, DDR5, M.2 wurden alle erkannt. Erst dachte ich, es wäre alles geschrottet.

Wo ist die Einstellung um den 13700K auf 145 Watt zu stellen?

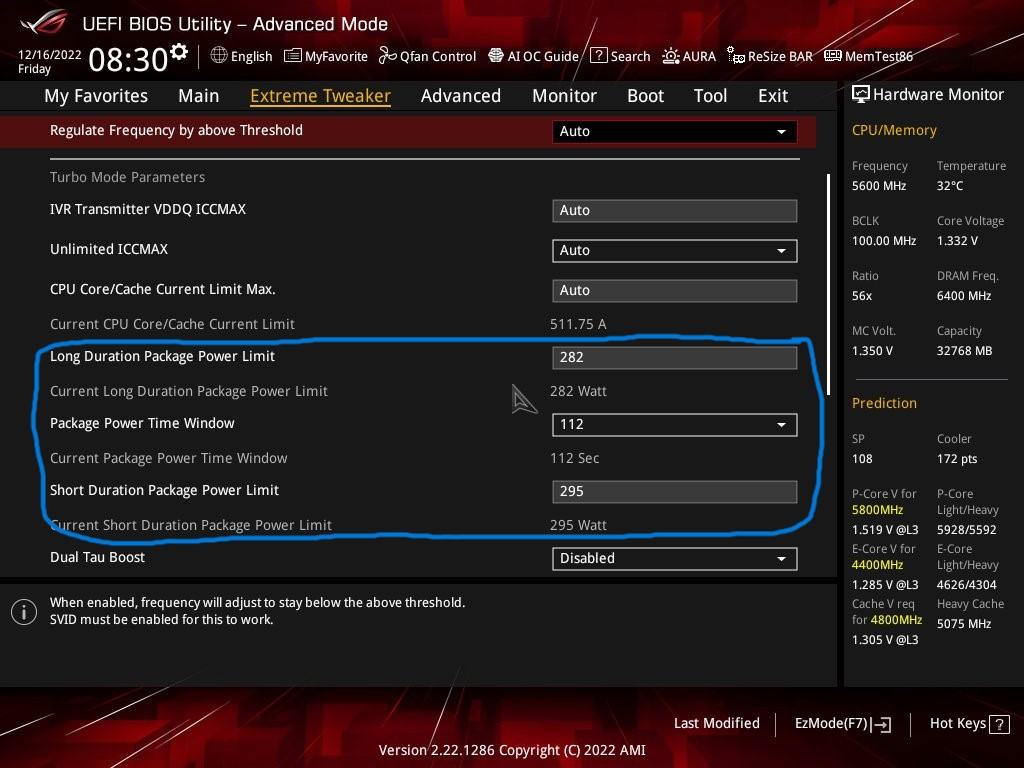

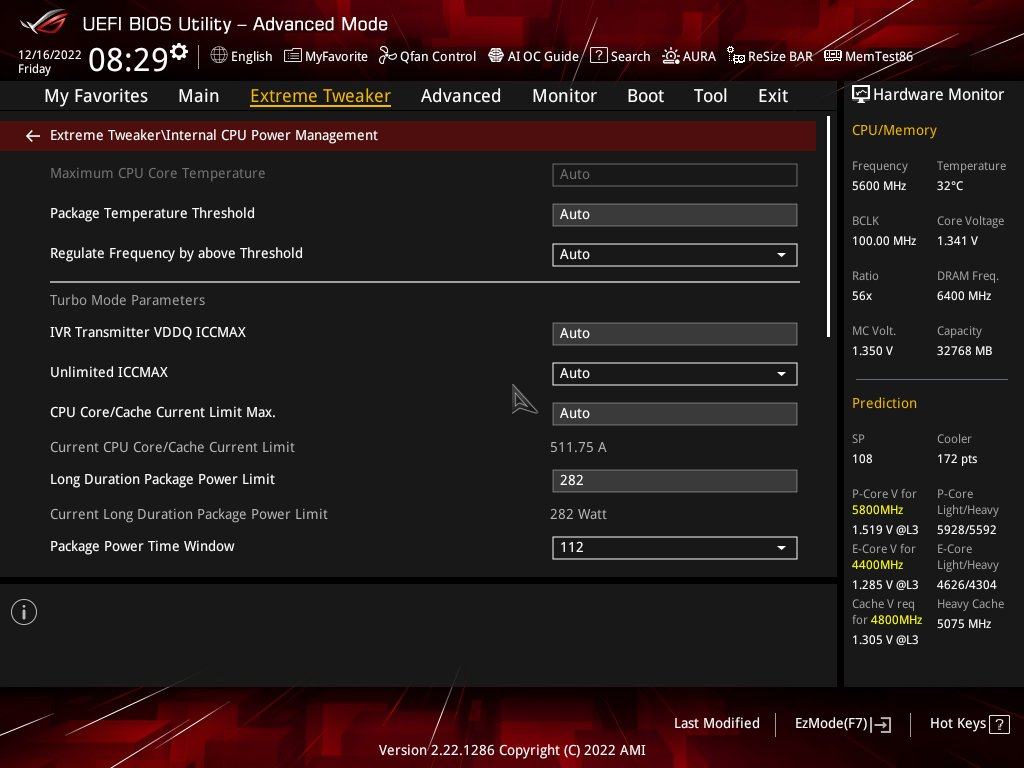

Anhang anzeigen 828529

mit F7 vom EZ in den Advanced Mode , extreme tweaker -> internal cpu power management.

Edith: mhmhm bei deinem Board müsste das dann AI Tweaker sein.

Max Muller · 16.12.2022

Neon Knights schrieb:
mit F7 vom EZ in den Advanced Mode , extreme tweaker -> internal cpu power management.

Herzlichen Dank für Deine Mühe. Ich konnte nicht die richtigen Suchbegriffe finden.

emissary42 · 16.12.2022

WWW Reviews

Außerdem gab es einige B760 "Leaks":

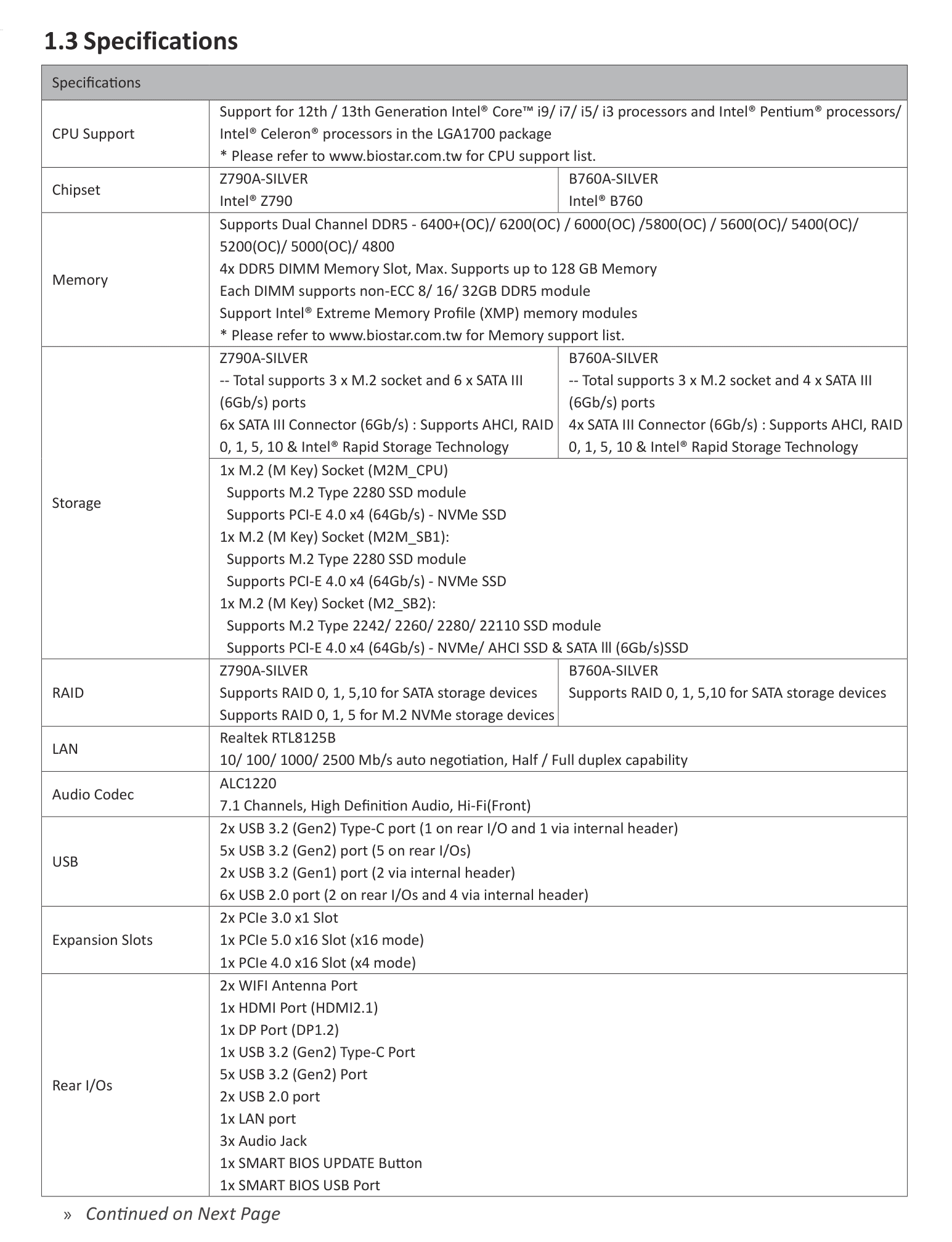

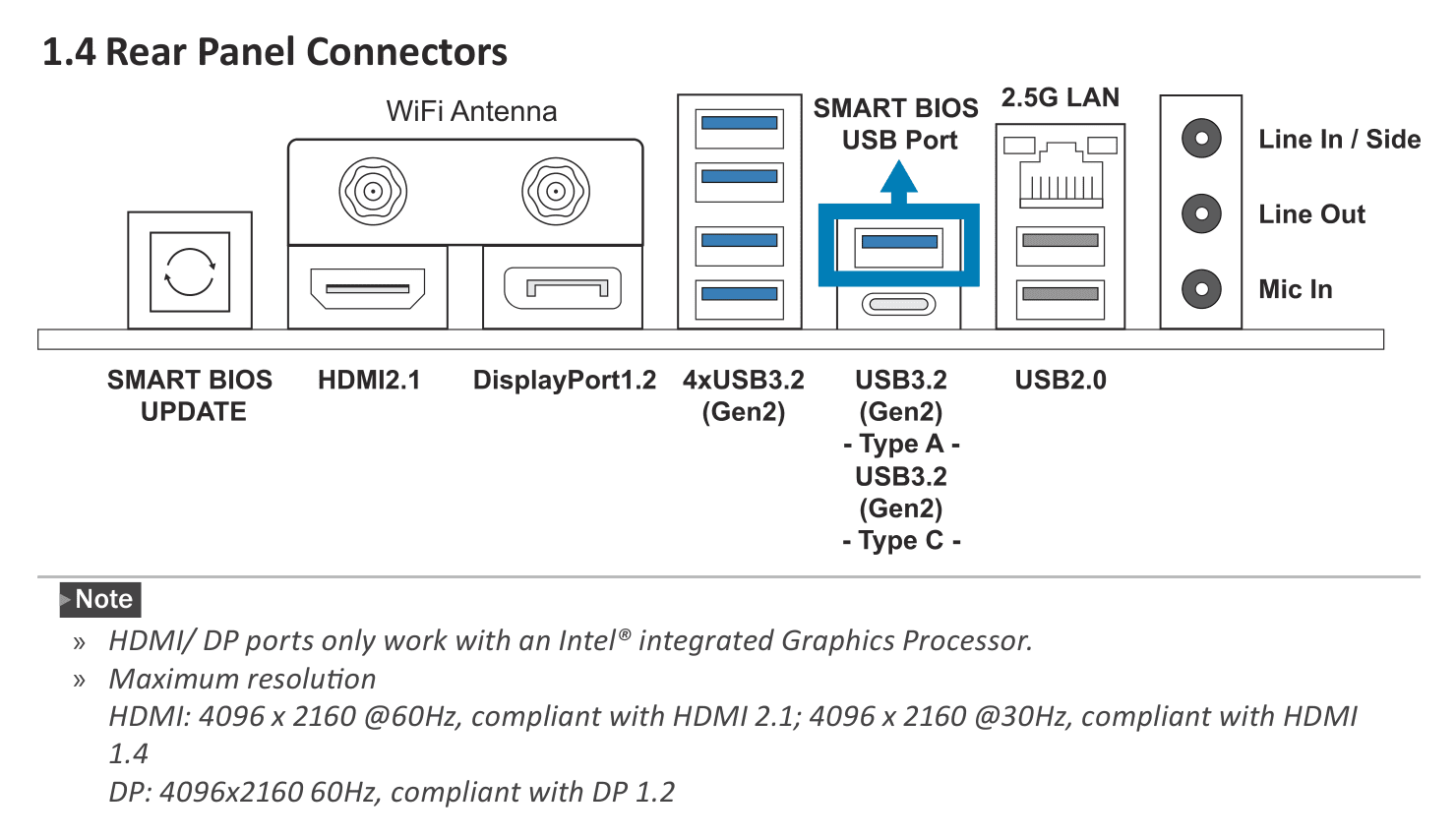

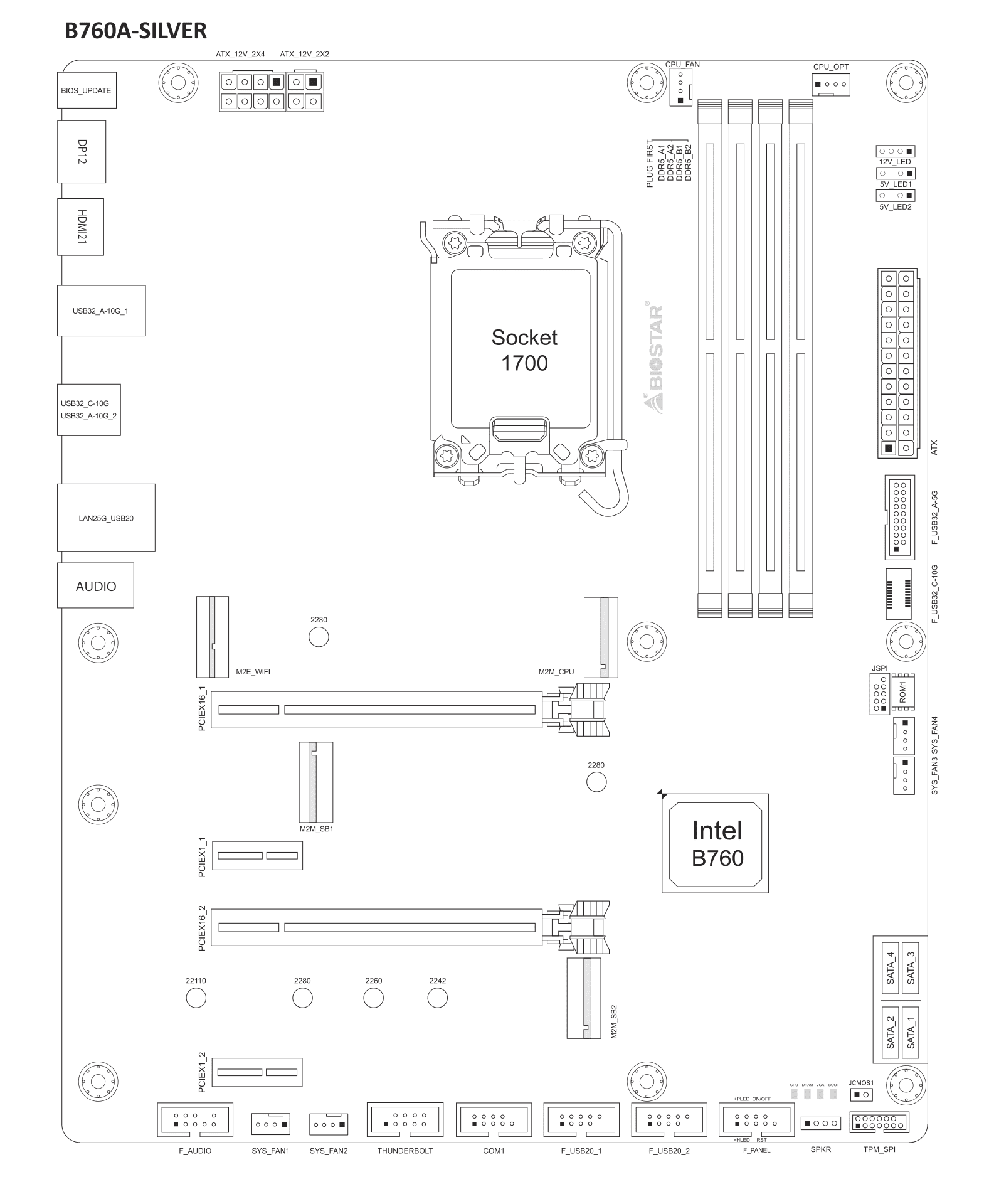

1) Biostar B760A Silver

Biostar B760A-Silver ab € 146,37 (2024) | Preisvergleich Geizhals EU

✔ Preisvergleich für Biostar B760A-Silver ✔ Produktinfo ⇒ Formfaktor: ATX • Sockel: Intel 1700 (LGA1700) • Chipsatz: Intel B760 • CPU-Kompatibilität: 300 , Celeron… ✔ Intel Sockel 1700 ✔ Testberichte ✔ Günstig kaufen

geizhals.eu

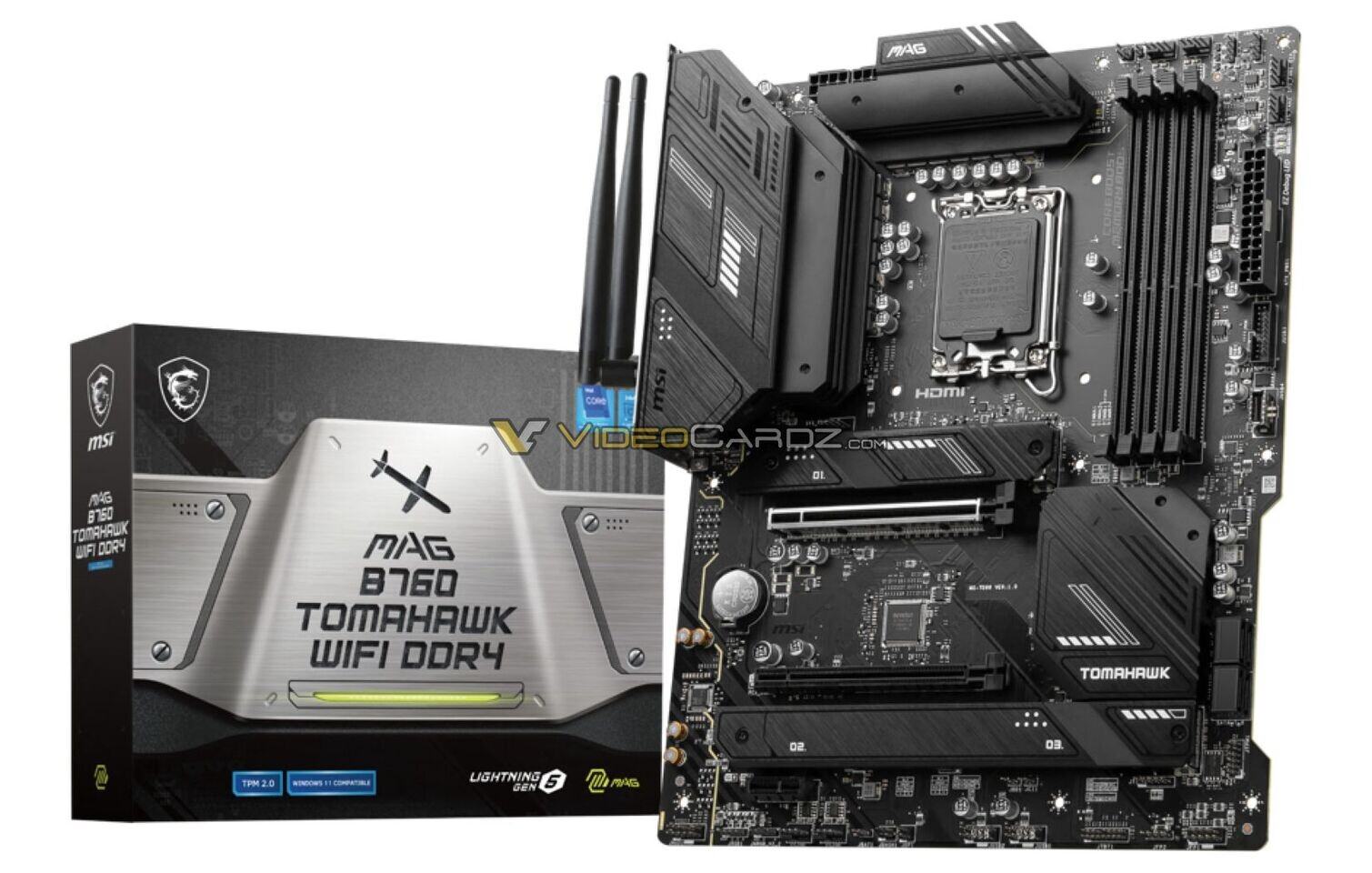

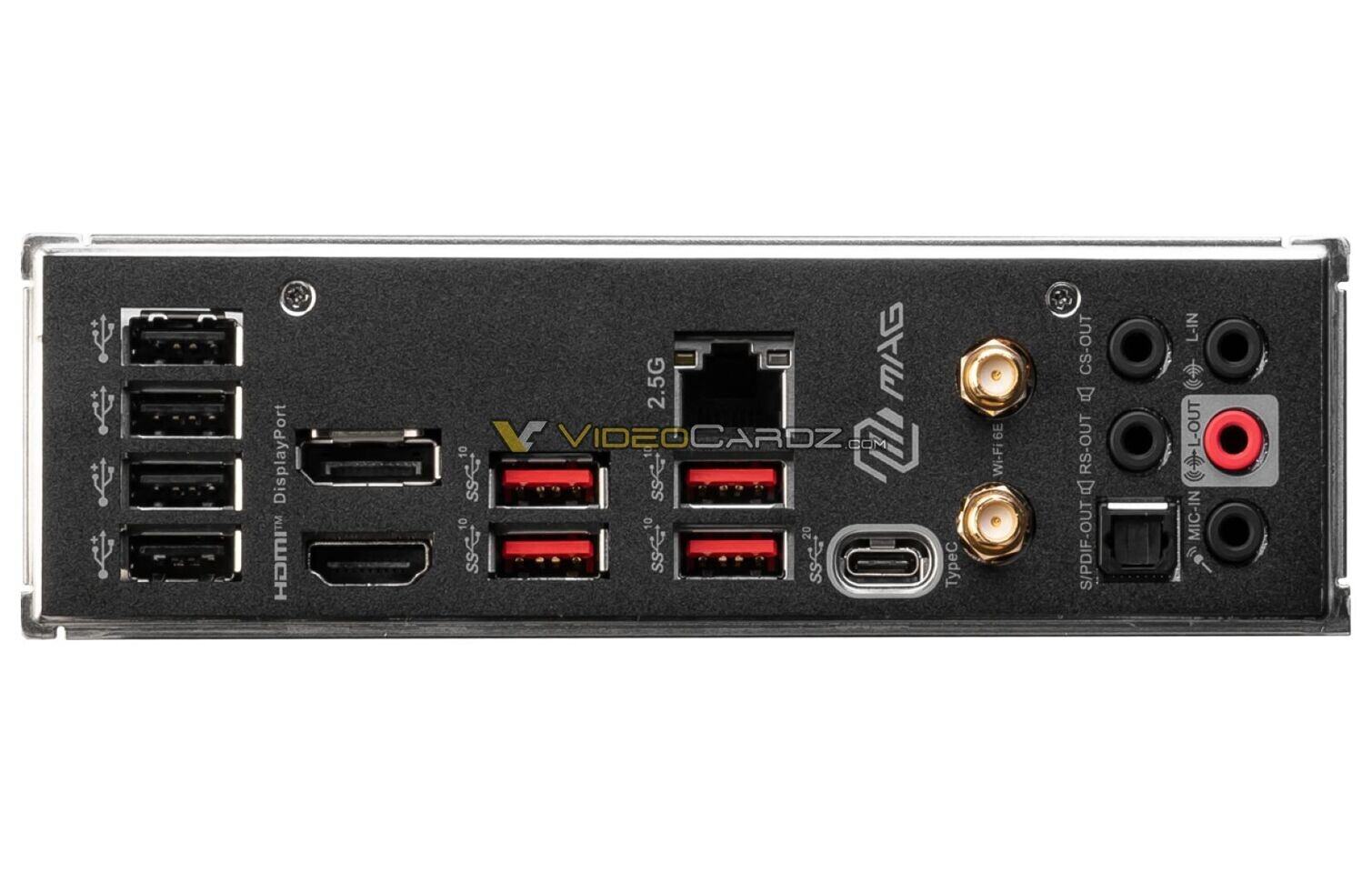

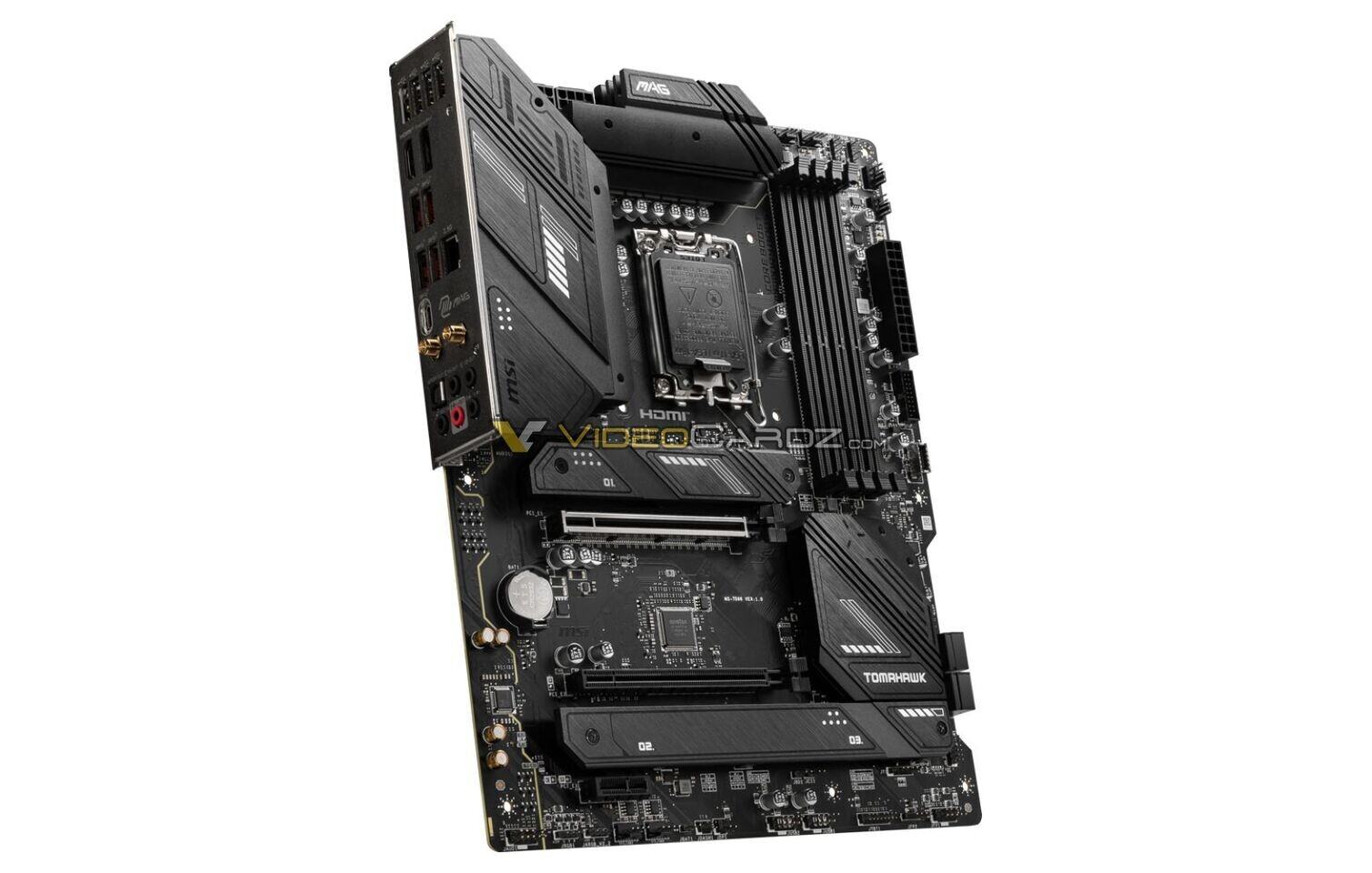

2) MSI MAG B760 Tomahawk WIFI DDR4

MSI MAG Tomahawk motherboard with Intel B760 chipset leaks out - VideoCardz.com

The first look at MSI B760 MAG Tomahawk motherboard MSI B760 is getting a facelift bot no significant changes so the design. The company is refreshing its Tomahawk series for 13th Gen Core CPUs. This is a budget motherboard, a successor to B660 series already available with DDR5 and DDR4...

videocardz.com

Edit: Startbeitrag überarbeitet, als nächstes kommt eine neue Chipsatztabelle für 1st & 2nd Gen?

Max Muller · 18.12.2022

Neon Knights schrieb:
mit F7 vom EZ in den Advanced Mode , extreme tweaker -> internal cpu power management.

Edith: mhmhm bei deinem Board müsste das dann AI Tweaker sein.
Anhang anzeigen 828711

Ich vermute, daß diese Werte eingetragen werden:
Long Duration Package Power Limit -> auf 125
Short Duration Package Power Limit -> auf 125

jk1895 · 18.12.2022

Ich habe noch nie etwas anderes als Z Boards gekauft. Da die Boards extrem teuer sind, frage ich mich, ob man mit B oder H Boards auch undervolten kann? Oder geht Undervolting auch nur mit Z?

undervolter19 · 18.12.2022

Mit meinem Asus H610 geht es.

jk1895 · 18.12.2022

undervolter19 schrieb:
Mit meinem Asus H610 geht es.

Speziell nur mit Asus, oder allen H610 Boards div. Hersteller? Wenn nur Asus, dann ein bestimmtes (Pro, Prime)?

undervolter19 · 18.12.2022

Habe das PRIME H610M-A D4. Wie es bei anderen aussieht weiß ich nicht.
Jedenfalls limitiert da nicht der Chipsatz, sondern das BIOS.

Neon Knights · 18.12.2022

Max Muller schrieb:
Genau, Ich habe die Einstellungen im BIOS unter AI Tweaker gefunden. (Kann gerade keinen BIOS screenshot machen.)

Ich vermute, daß diese Werte eingetragen werden:

Long Duration Package Power Limit -> auf 125

Short Duration Package Power Limit -> auf 125

Ist das richtig?

Und welcher Wert kommt in 'Package Power Time Window' ?

Ich kann nirgendwo sonst im Netz zu diesen Einstellungen BIOS-Fotos finden.

Nebenbei, Update zum Systemstatus:
Zuerst: BIOS Flashback ✅ Asus Z690-I, 13700K, Corsair DDR5 5600 32GB und Noctua NH-D15 ✅ Erststart: schwarzer Bildschirm über iGPU HDMI ⛔ Mehrere Reboots ohne Bild, gelbe LED. Dann: BIOS Menü erscheint. Hurra! ✅ Im BIOS werden plötzlich USB und Thunderbird installiert ✅ Leds kriechen von Rot Gelb Weiß, endlich Grün ✅ CPU, DDR5, M.2 werden erkannt, Temps erstaunlich niedrig bisher. ✅ Windows 10 Pro von Stick installiert in 8 Minuten ✅ ME Driver installiert nicht. Lösung: alten ME Driver zuerst installieren. ME Driver aktualisiert ✅ Chipsatz Treiber, etc. Installation ✅ WIFI funktioniert erst nach mehreren Versuchen ✅

Da du nur vermutest und ich nicht weiß was das Bios dir in Sachen Power Limits anzeigt, empfehle ich dir HWinfo zu benutzen, das trackt so ziemlich alles was abfragbar ist

.

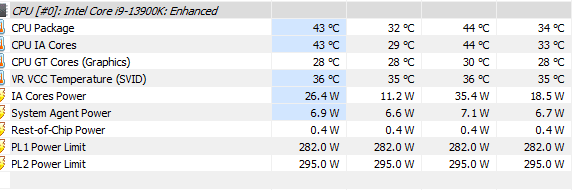

Hier mal mein Beispiel von HWInfo bzgl Powerlimits. Exakt die Werte die ICH selbst bei mir im Bios eingetragen habe.

Du kannst natürlich 125 Watt einstellen wenn du nicht mehr als den Basistakt des 13700 deckeln willst - Basis Takt ist 3,4/2,5 P/E Cores. Intel sieht eine maximale BOOST Leistung von 253 Watt vor.....

Edit: Es hängt auch ein verdammt gutes Stück von deiner Kühlung ab (natürlich) welche Wärme du bei welcher Leistung abführen kannst.

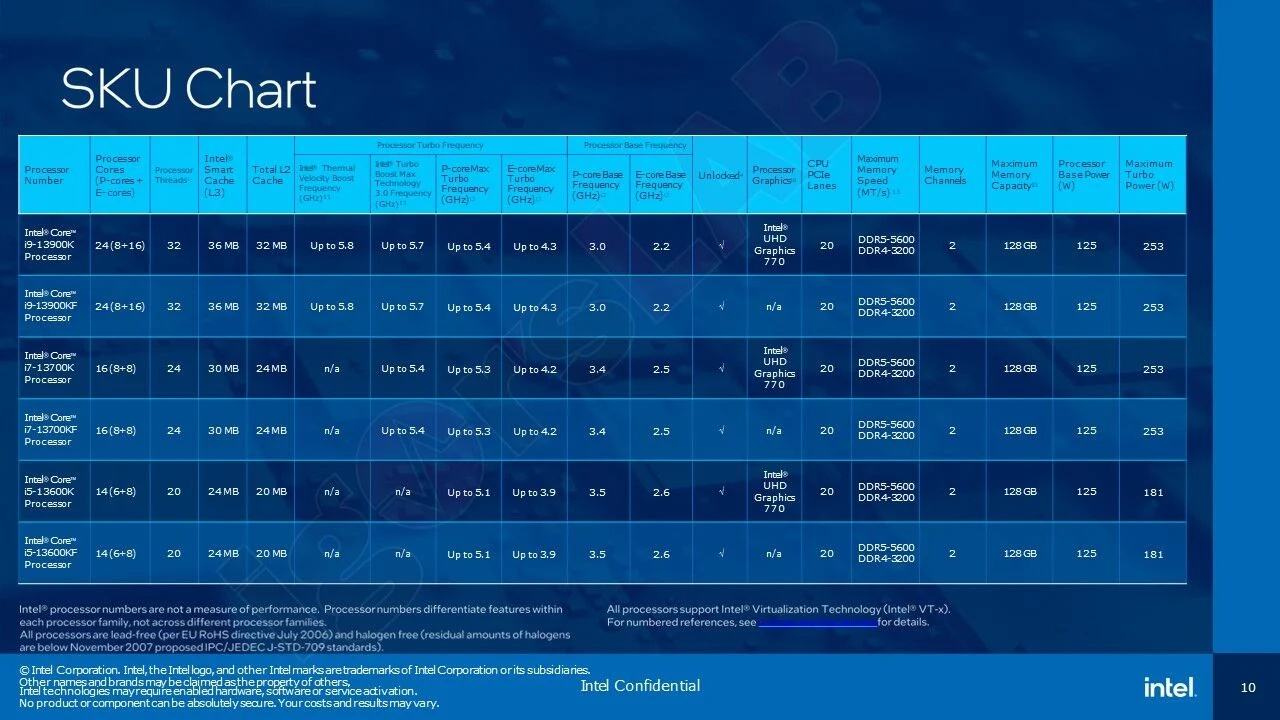

Hier hast du mal eine Übersicht :

Max Muller · 18.12.2022

Test folgt.

Neon Knights · 18.12.2022

Max Muller schrieb:
@Neon Knights
Danke für die Informationen. Kann leider nur vermuten, da das System schon eingepackt ist. Stresstests kommen erst nächste Woche dran. Bin schon gespannt, wie sich der Luftkühler so machen wird.

HWInfo64 ist ein guter Tip und habe ich auch schon viel genutzt. Mit PL1 und PL2 bin ich noch nicht vertraut. HIer mein altes System. Seltsam niedrige Wattangabe.

Anhang anzeigen 829605

öhm das Komma ist hier wohl das Tausender Trennzeichen also 4 tsd xxxx = unlimited

Kann man einstellen

Gelöschtes Mitglied 31745 · 20.12.2022

IronAge schrieb:
MSI MPG Z690 Edge WIFI ab € 162,87 (2024) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für MSI MPG Z690 Edge WIFI ✔ Bewertungen ✔ Produktinfo ⇒ Formfaktor: ATX • Sockel: Intel 1700 (LGA1700) • Chipsatz: Intel Z690 • CPU-Kompatibilität: 300 , Celeron… ✔ Intel Sockel 1700 ✔ Testberichte ✔ Günstig kaufen

geizhals.de

Das wäre kein schlechter Deal, hat eine USB Flashfunktion für das Bios-Update für RPL.

Auch wenn das schon von Ende Oktober war: nochmals vielen Dank für die Empfehlung!
Ich habe genau das Board für einen 13700K und 64 GB 5600er Fury Beast. Passt alles wunderbar und stresslos. Selbst der BIOS Flash war problemlos. Ein wenig Tricky ist die Loadline Steuerung, da MSI mit dem "CPU Lite Load" mit dem Standardwert schon ein bissl hoch ins Regal greift, aber auch das kriegt man gut in den Griff. Habe noch nie so einen stresslosen Umstieg gehabt - klasse Empfehlung!

xl_digit · 20.12.2022

für das Z690 Apex ist das 2204 jetzt offiziell

https://dlcdnets.asus.com/pub/ASUS/mb/BIOS/ROG-MAXIMUS-Z690-APEX-ASUS-2204.zip

Beavis99 · 20.12.2022

FR4GGL3 schrieb:
Auch wenn das schon von Ende Oktober war: nochmals vielen Dank für die Empfehlung!
Ich habe genau das Board für einen 13700K und 64 GB 5600er Fury Beast. Passt alles wunderbar und stresslos. Selbst der BIOS Flash war problemlos. Ein wenig Tricky ist die Loadline Steuerung, da MSI mit dem "CPU Lite Load" mit dem Standardwert schon ein bissl hoch ins Regal greift, aber auch das kriegt man gut in den Griff. Habe noch nie so einen stresslosen Umstieg gehabt - klasse Empfehlung!

Ich hab zwar ein Gigabyte Z790 aber kann da nur zustimmen. Der Umstieg auf Raptor Lake war wirklich vollkommen stressfrei, keine Instabilitäten oder irgendwelche Macken, hab da schon ganz andere Sachen erlebt.
Gibt es hier eigentlich Anno 1800 Zocker? Da ist der Leistungsunterschied zum alten Coffee Lake besonders krass.

erzieler · 20.12.2022

Hat hier jemand die Erfahrung mit Bios Code 55 und z690 gemacht ?

Ralle86 · 21.12.2022

Beavis99 schrieb:
Gibt es hier eigentlich Anno 1800 Zocker? Da ist der Leistungsunterschied zum alten Coffee Lake besonders krass.

Jap, hier ist einer 😅
Ich bin von einem 5950x auf 12700k und jetzt auf 13900k gewechselt, das hat im Endgame schon einiges an Performance gebracht. Das Game ist extrem CPU lastig.

UdoG · 21.12.2022

Asus Z690 APEX - Amazon Warehouse - für 433,30 Euro (541,62 - 20%)

https://www.amazon.de/ASUS-Maximus-Mainboard-LGA1700-Speicher/dp/B09JM82NQH/ref=sr_1_1?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=2R2XIUQ5X4V03&keywords=z690&m=A8KICS1PHF7ZO&qid=1671602024&s=warehouse-deals&sprefix=z690%2Cwarehouse-deals%2C98&sr=8-1

Vielleicht aber auch ein Board mit Speicherproblemen...

IHS to MB Height (Z-Stack, validated range)	6.529 – 7,532 mm
Thermal Solution Hole Pattern	78 x 78 mm
Socket Seating Plane Height	2.7 mm
Maximum Thermal Solution Center of Gravity Height from IHS	25.4 mm
Static Total Compressive Minimum	534N (120 lbf), Beginning of Life 356 N (80 lbf)
End of life maximum	1068 N (240 lbf)
Socket Loading	80-240 lbf
Dynamic Compressive Maximum	489.5 N (110 lbf)
Maximum Thermal Solution Mass	950 gram
