[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:

• Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
• Supports DDR4 Memory, up to 5000+(OC) MHz
• Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
• Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
• 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
• Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
• Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
• Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
• ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:



[monitorhero]

Die Ruckler beim Systemstart sind noch da. Spielen müsste ich nochmal testen. Aufjedenfall schaffe ich es trotz höhere Fan Curve nicht mehr über 10.000 Punkte in Cinebench mit dem neuen Bios. Spannungen zwischen Ryzen Master und HWINFO weichen auch noch immer stark voneinander ab. Leider hat das neue Bios keine Verbesserungen gebracht. Bin drauf und dran die CPU einzuschicken, aber der Umtausch kann sicher dauern...



[Murazor]

Wichtig ist dann nur, dass man unter PBO die Limits manuell festsetzt. Stehen die auf Auto und der CO auf -10 auf allen Kernen, dann geht die Voltage von 1,192 Volt (Stock) mit Cinebench R20 auf 1,380 Volt und produziert dem entsprechend mehr Hitze. Hinterlegt habe ich dann die Default-Limits 142 / 95 / 140, dann geht er unter Last mit der Spannung runter und mit dem Takt etwas hoch.

Habe es nochmal getestet. Macht bei mir keinen Unterschied - weder im Takt, Spannung noch Temperatur - wenn PBO Limits manuell auf die Defaults gesetzt ist oder auf Disabled steht. Disabled scheint also die Defaults zu nutzen.



[monitorhero]

So die Ruckler sind weg mit manuellen Timings. Lustigerweise ist jetzt mein CCD2 auf einmal der heißere CCD. Davor war der Delta immer 20°-30°C und CCD1 immer heißer.
Dafür sehe ich aber auch keine Boosts mehr von 5 Ghz und maximal 4.8 Ghz. Habe irgendwie massiv an Leistung verloren mit dem neuen Bios. Dafür sind die CCDs jetzt von den Temps nur noch 1°C Delta beim zocken. Sehr strange. Gibt es eine Option wieder auf meine 5 Ghz Boost zu kommen?

EDIT: OK. Ich habe PBO deaktiviert. Das erklärt einiges. Interessant. Davor hatte ich PBO immer auf Auto und CCD1 wurde immer stärker beansprucht. Jetzt ohne PBO sind die beiden CCDs relativ ebenbürtig.
EDIT 2: Pbo aktiviert und ich schaffe weiterhin keine 10.000 Punkte im CB R20. Versteh es nicht.



[HSW]

Schon mal probiert PBO auf enable zu stellen? Vlt. wurde ja im Bios was geändert, dass Auto jetzt, ne andere Einstellung hat.



[monitorhero]

Mit PBO erreiche ich 11400 Punkte, aber die CPU wird auch 80°C. Als ich 10323 Punkte hatte waren es maximal 65°C. Keine Ahnung, woher der Leistungsverlust kommt. PBO war Auto davor, da hat sich am Verhalten nichts geändert.



[Darkne$$]

Probiere es mal mit dem Curve Optimizer und stelle PBO Boost auf 0MhZ bringt auf jeden Fall bessere Temperaturen und der Takt geht auch hoch und die vcore geht etwas runter.



[FM4E]

Habe es nochmal getestet. Macht bei mir keinen Unterschied - weder im Takt, Spannung noch Temperatur - wenn PBO Limits manuell auf die Defaults gesetzt ist oder auf Disabled steht. Disabled scheint also die Defaults zu nutzen.

Danke, gut zu wissen!

Ich musste meine Einstellungen noch ganz schön ändern. CO -20 AllCore war leider nicht stabil, daher wieder bei -10.



[Murazor]

Meiner läuft weiterhin mit -20. Habe keine Instabilität zu vorher festgestellt.



[Chris1975]

Hab alles wieder wie gewohnt eingestellt.

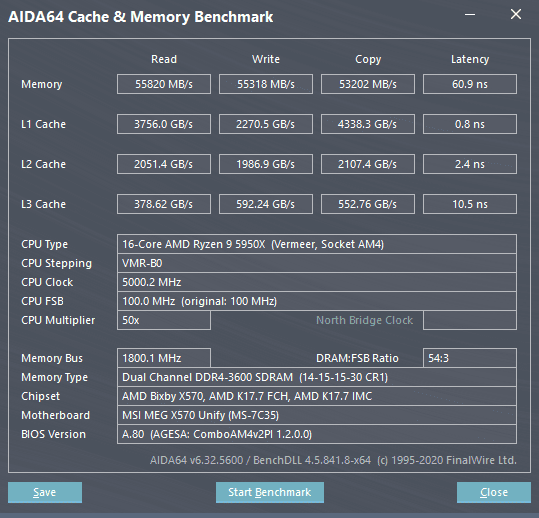

-- Ram@3600 14-15-15-30 CR1
-- IF auf 1800
-- CO Kern 0-7 (-13) Kern 8-15 (-14)
-- Limits sind auf default.



[taeddyyy]

@monitorhero bestell dir mal, wenn auch nur zum testen die Crucial ballistix Rams die mir @thb empholen hat. Klick
All die Probleme die ich hatte (GPU Treiber Abstürze, Freezes, Bluescreens, kein XMP möglich usw) lagen an den Samsung ICs die dein Ram ja auch hat.
Ballistix rein und gut.



[Scoty]

Ich habe die "Crucial Ballistix RGB schwarz DIMM Kit 32GB, DDR4-3600, CL16-18-18-38 (BL2K16G36C16U4BL)" und kann diese extrem empfehlen.



[monitorhero]

Hat der RAM denn Einfluss auf meinen maximalen Clock Speeds? Wie gesagt. Seit dem Update auf A8 schaffe ich nur noch nach Kaltstart einen Score von 10050 in R20. Davor waren es selbst nach ein paar Stunden Betrieb noch 10323 Punkte. Und keine Boosts mehr auf 5 Ghz während dem Gaming. Eher um die 4,8 Ghz. Frage mich halt, ob die CPU eine Macke hat oder es am Bios liegt.



[Scoty]

Sind diese 300 jetzt wirklich so wichtig? Im Real Life merkst du das überhaupt nicht oder besteht alles nur aus Benchmarks? Einfach lassen und freuen. Man muss nicht immer ein Fass öffnen wo nichts relevantes ist.



[monitorhero]

Nein wichtig sind die natürlich nicht, aber meine CPU verhält sich generell merkwürdig und die 200mhz die ich davor mehr hatte, bringen schon ein paar Frames mehr in kompetetiven Shootern. 5 Ghz Boosts sind durchaus nett. Ein Score unter 10000 ist für einen 5950x auch eher unterdurchschnittlich, vor allem bei Kühlung mit einem Liquid Freezer II 280.
Hat sich bei euch durch das neue Bios nichts verändert und kann ich auf das A82 Beta zurückgehen ohne Probleme nachdem die neue AGESA Kombo geupdatet wurde?



[Scoty]

Also ein Liquid Freezer II 280 für einen 5950x ist halt nicht so gut denke ich, da wäre vielleicht ein Noctua NHD15 besser. Bei AIO würde ich da schon schon zu was größeren Greifen. Es gibt wie schon mehrfach erwähnt keine Änderung zwischen der letzten Beta und der neuen Final. Jede CPU ist anders auch das sollte bekannt sein.



[taeddyyy]

Naja eine Liquid Freezer wird wohl besser sein als mein popeliger Enermax (siehe Sys) und der hält meinen 5950X beim CB max 65 Grad.



[Scoty]

Ich halte von AIOs eh nix, zu teuer, lauter und meist schlechter als ein guter Luftkühler und ein Luftkühler hält auch länger. Von der Optik her sind AIOs schon nice je nach Modell. Aber darum soll es hier nicht gehen. Einfach zufrieden sein das alles läuft und nicht so ein Augenmerk auf Benchmarks legen. Musste ich auch erst lernen.



[taeddyyy]

Die Arctic performt aber besser als der Enermax, daher dürfte hier nicht das Problem liegen:

Arctic Liquid Freezer II im Test: Frostig günstige AiO in zweiter Generation: Messergebnisse

Arctic Liquid Freezer II im Test: Messergebnisse / Testsystem und Methodik / Messergebnisse / Hinweise zur Darstellung der Daten

www.computerbase.de



[monitorhero]

Ich bin ja vom NH-D15 gewechselt auf den Liquid Freezer. Der NH-D15 war viel viel lauter im Vergleich. Anfangs waren die Temperaturen und Leistung auch besser mit der AIO, aber urplötzlich bin ich wieder bei der alten Problematik mit Temperature bis zu 90°C auf einem CCD beim zocken. Ich werde das Teil wohl nochmal repasten, aber ich denke das Problem liegt woanders.



[Scoty]

NH-D15 und laut? Lese ich zum ersten mal. Das ist der meist empfohlene Lüfter denn es am Markt gibt und das zu recht. Klar auch teuer aber eben sehr gut und der Noctua Support gehört zu denn besten. Aber hier soll es nicht um Kühlung jetzt gehen, da gibt es bessere Threads dafür und hat mit dem Board dann weniger was zu tun wenn es um die Kühlung geht. Jeder empfiehlt halt was anderes. So lange man zufrieden ist passt es ja.



[Murazor]

da wäre ein Noctua NHD15

Ein Liquid Freezer II 240 kühlt besser als ein NH-D15. Damit gewinnt man keine Kriege aber es ist dennoch besser. Habe beide da und wechlse immer wieder mal, wie ich gerade Lust habe. Ich gehe davon aus, dass sein 280 da nochmal ein Tick besser ist.

Bei der Lautstärke gebe ich dir aber Recht. Da liegt der NH-D15 vorne und mit der richtigen Lüfterkurve hört man da fast nichts. Da hört man andere Gehäuselüfter eher.



[Scoty]

Also laut eines anderen Tests:

Zitat: Greift ihr direkt zur Arctic Liquid Freezer II 360, dann müsst ihr zwar 15 Euro draufzahlen gegenüber einem Dark Rock Pro 4 und landet in der Liga eines Noctua NH-D15, aber der Unterschied zur Luftkühlung wird dann wesentlich deutlicher. Wenn erst der 360 mit dem Noctua mithalten kann dann glaube ich nicht das der kleinere besser sein soll. Aber jeder test ist anders.. Aber können gerne im Kühler Bereich weiter darüber quatschen oder auch nicht.



[monitorhero]

Laut Gamers Nexus ist der Arctic auch leiser selbst unter Volllast. Das kann ich auch bestätigen. Habe in meinem anderen PC den NH D15 und bei 100% is der Arctic deutlich angenehmer. Und bei 90°C muss der NH D15 richtig schwitzen mit dem 5950x



[Scoty]

Wie auch immer. Jedem das seine . Mit dem A8 Bios erreiche ich ebenfalls 3800/1900 ohne WHEA wie schon mit dem A86.



[Cr@zed^]

Das mit dem NH-D15 kann ich so bestätigen, ab 65°C dreht der auf wie Hölle (1.200 rpm+) und ist dann gut zu hören, da ist sogar meine Thicc III leise dann dagegen



[Murazor]

Aber unnötig. Es muss ja nicht 1200 sein. Stell das Maximum auf 1000 Rpm und es wird keinen bedeutenden Unterschied in der Temperatur geben. Bei mir ist das Maximum sogar bei 900.



[Cr@zed^]

Ich hab leider das Problem, dass meine LS nach jedem 3.- 4. Reboot die Einstellungen "vergisst". Das Board stellt dass selber auf den balanced Mode. Da ich mit dem ersten Unify schon Probleme hatte und insgesamt 3 Monate RMA Dauer hinter mir, schicke ich es diesmal nicht ein.



[monitorhero]

Gibt es irgendwo eine Webseite wo man das alte A82 bios laden kann?



[Chris1975]

Was für Limits zeigt dir Ryzen Master?



[monitorhero]

Bei mir? 142, 95, 140

Kann ich ohne Probleme zurückflashen auf die A82 Beta mit ner älteren AGESA Combo oder muss ich dafür das Bios erst komplett überschreiben?
