[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

product_10_20191002132606_5d9434ee62129.pngproduct_9_20190723092258_5d3661724d540.pngproduct_1629079667f4b88b2d70e858818adcfd4767cd52a2.pngproduct_1629094385a72f0a5d4a37c30deff6b3dcba91659c.png​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:
  • Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
  • Supports DDR4 Memory, up to 5000+(OC) MHz
  • Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
  • Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
  • 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
  • Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
  • Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
  • Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
  • ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:


Anhänge

  • product_1_20190927094619_5d8d69eb70536.jpg
    93,2 KB · Aufrufe: 1.191
  • product_1_20190527093622_5ceb3f164b3ae.png
    212,6 KB · Aufrufe: 633
  • product_6_20190723092258_5d36617274da8.png
    298,1 KB · Aufrufe: 662
  • product_162907966525e3301894bbdab4e43d1bcf1b0b6f7b.png
    187,3 KB · Aufrufe: 399
  • product_162942345230b8141d0282a0e842b4006713d60184.png
    142,5 KB · Aufrufe: 491
Zuletzt bearbeitet:
Zum Vergrößern anklicken....
oggear51 schrieb:
Zum Problem kann ich dir leider nicht helfen aber ne Frage hätte ich trotzdem.

Da ich mir das Board bald zulegen möchte, würde mich interessieren wie der sound unterschied im gegensatz zur stxII ist (am frontpanel)
Zum Vergrößern anklicken....
Das kann ich leider nicht sagen^^. Ich baue schon seit ewigkeiten rechner selber, den frontpanel anschluss hatte ich noch nie gebraucht, also habe ich als ich diesen zusammen gebaut habe, ohne gross zu überlegen das kabel "demontiert". Da wusste ich nicht das der ESS nur für den Frontpanel anschluss zuständig ist.

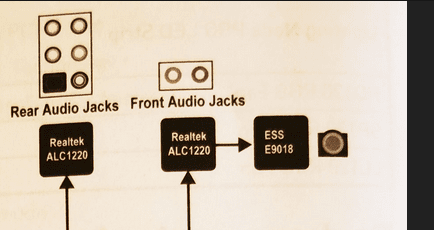

Ich habe die antwort gerade selber gefunden:

Beitrag automatisch zusammengeführt:

FM4E schrieb:
Alternativ könnt ihr euch die erste Essence STX besorgen, die arbeitet bei mir absolut fehlerfrei. :wink:
Zum Vergrößern anklicken....
Ich habe als überganslösung eine USB DAC gekauft. ist leider aber auch nicht das selbe wie die essence stx. ich spiele mit dem gedanken die nu audio pro zu kaufen, nur gibt es die hier nicht, zumindest nicht in der reinen headset variante.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
das ist ja mal blöd, aber es sollte dafür doch ne lösung geben ne slotblende wo man die fronanschlüsse auch hinten mit einer Blende anschließen kann. Ich suche mal

Auf die Idee bin ich auch schon gekommen, aber ich konnte dazu nichts finden.

Man kann sich zur not auch selbst was basteln,
einfach ein front panel nehmen und paar löcher in der slotblende bohren. Die frage ist ob sich das wirklich lohnt. Mich würde echt interessieren ob die qualität mit dem DAC wirklich der asus stx ähnelt.

Joa müsste da mal schauen ob ich irgendwo eines ausbauen kann oder zur not neben drann stellen, und einmal testen. hatte das lange wieder weg gelegt, da die stx II eine zeit lang gut ging, dann aber der rechner jedes mal beim starten ausgeschaltet hatte, sobald das relais gezogen hat.

Hat sich erledigt der SVM Mode scheint zu gehen war eine veraltete software.

Zuletzt bearbeitet:
Hi Leute. Ist es normal, dass der PC startet, wenn man den Flash Bios Button an der IO Shield drückt?

Ja, ist normal.

Warum steht eigentlich im Handbuch etwas von Jumper für clear cmos? Der Button an der Rückseite hat doch die gleiche Funktion?
Ich habe langsam den Verdacht mein Board hat eine Macke. Meine CPU ist glaube ich bereits degraded, weil im Idle immer 1.49 V anliegen. Das Problem hatte ich schon mit dem 3900X davor auf dem Board. Mit dem Asus X570-I Gaming war das nie der Fall.
Kann denn ein Defekt am Board sowas verursachen? Ich bin mittlerweile ratlos. Habe A7, A8, A82 Beta ausprobiert. Überall verhält es sich gleich. Andere können ihre Voltage schließlich auch korrekt auslesen mit HWInfo64. Nur bei mir sind zwischen Ryzen Master und HWinfo diese Diskrepanzen.

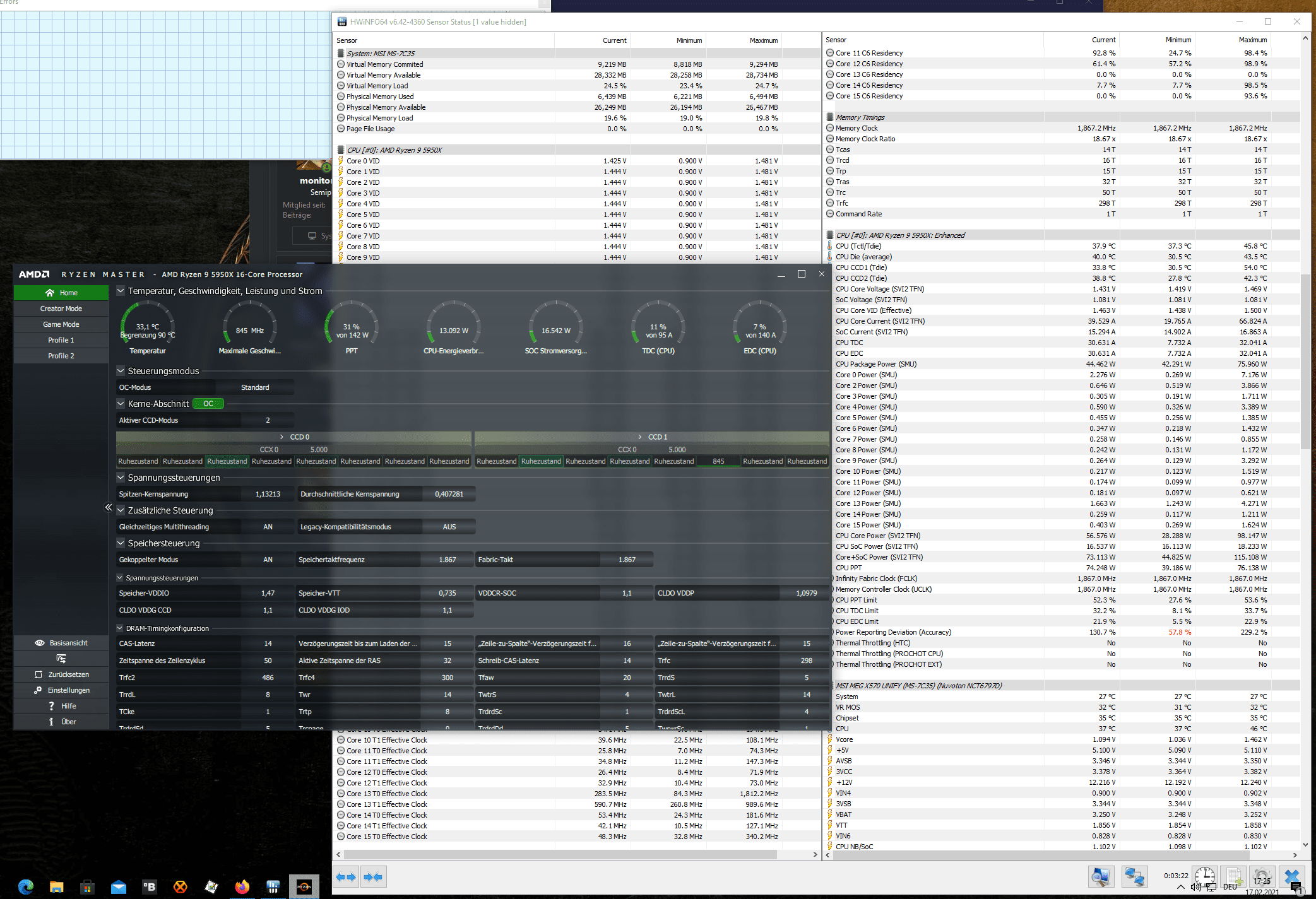

Wenn ich dich richtig verstehe meinst du das bei hwinfo z.b bei CPU Core Voltage (SVI2 TFN) 1,431 unter current steht aber Ryzen Master dümpelt zwischen 1,14-1,20v spitzenkernspannung rum.So ist es zumindest bei mir.


Anhänge

  • Screenshot (23).png
    Screenshot (23).png
    301,5 KB · Aufrufe: 50
Genau das ist es. Bei mir sind es jedoch eher 1.48 Volt. Wenn du mal nichts klickst für ne Weile ändert sich der Wert? Und was sagt die CPU Core Power Wattangabe im Idle? In deinem Screenshot sind es 56 Watt

Also wenn du im Idle trotz richtigem CMOS-Clear und zahlreichen BIOS-Versionen dennoch dauerhaft mehr als 1,4 Volt hast, dann stimmt da etwas nicht. Bist du dir sicher, dass du im Betrieb nicht irgendwelche Hintergrund-Prozesse laufen hast, die immer etwas Last verursachen und somit die VCore nach oben triggern? Wenn ja, würde ich langsam auch drauf tippen, dass dein Board nicht korrekt arbeitet.

Also hier im Idle zwischen 28-34W aber zwischen durch 41W aber sehr kurz und dann sofort wieder auf 30.Als mittelwert würde ich so 35W ansetzen wenn ich das schaätzen müsste.

Ich hab gerade mal Windows neu installiert zum Test mit der A7 Bios Version. Und siehe da, ich sehe zum ersten mal im Idle folgende Werte. CPU Core Power ist auch mal auf 3 Watt runter. Jedoch auch bei der Neuinstallation gibt es immer wieder Sprünge auf 1.46V und dann wieder auf 1V oder weniger. Viel hin und her. Die CPU wird wohl von den kleinsten Prozessen im Hintergrund getriggert. Aber gibt es denn keinen Weg dieses Verhalten abzustellen? Windows hat ja allerhand Hintergrundprozesse am laufen.
Mit der A7 erreiche in Cinebench R20 auch wieder Werte über 10.000 Punkte. Mit der A8 Final nur noch 9800 Punkte.

@Chris1975 Dann hast du wohl die gleichen Probleme wie ich.

Meine Frage wäre jetzt, ob das die CPU langfristig zersetzt?

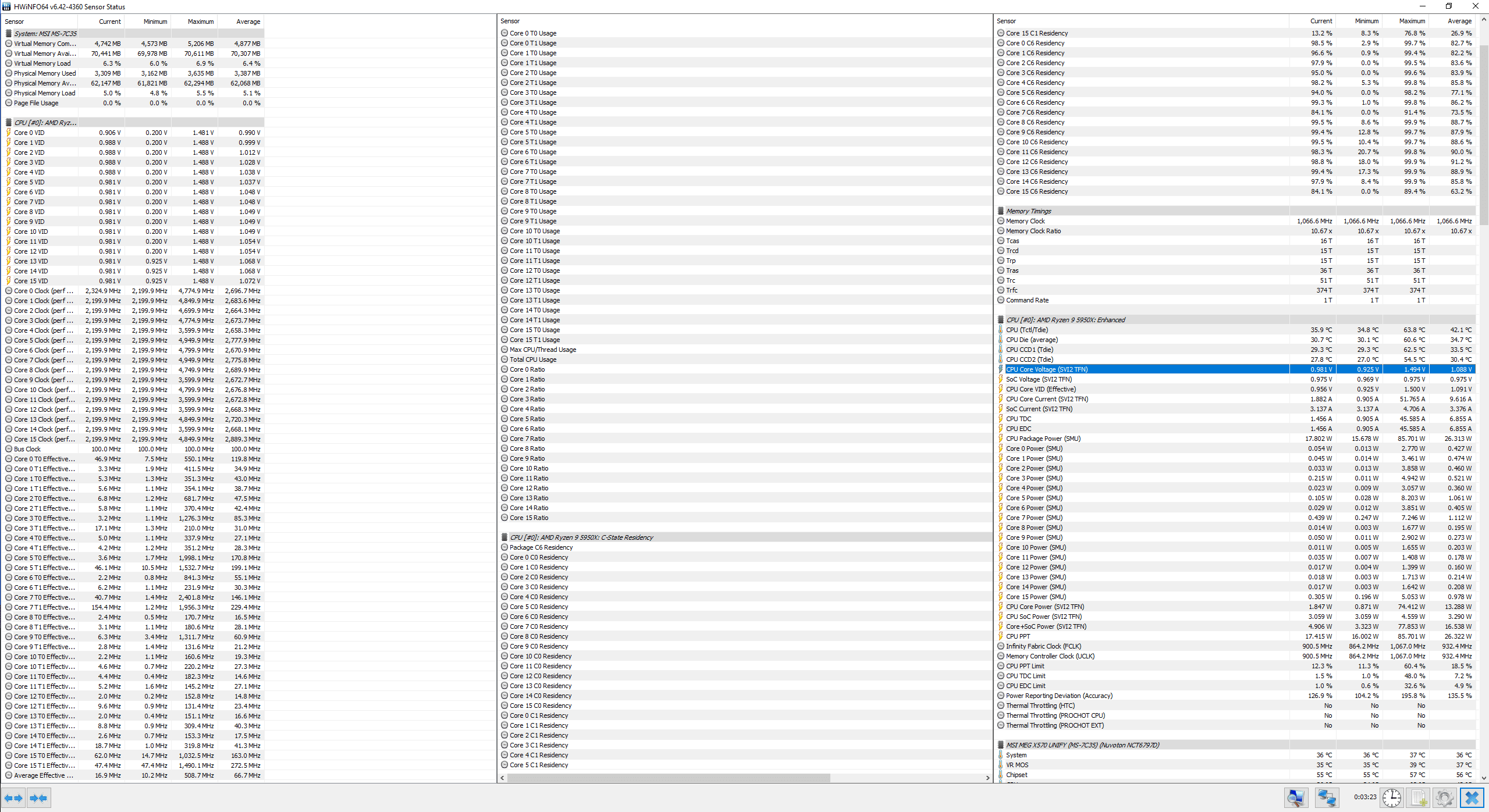

Screenshot (1).png

Dass die VCore mal auf über 1,4 Volt springt, ist völlig normal. Nur sollte die VCore im absoluten Idle auch runtergehen und weitesgehend bei ~0,8-0,9 Volt liegen. Wenn man nun beispielsweise den Browser öffnet, liegt natürlich etwas Last auf der CPU und dann geht die VCore natürlich auch hoch, da hier vorwiegend auch die Single-Thread-Leistung abgerufen wird, bei der mit Ryzen 5000 eben mehr Spannung benötigt wird.

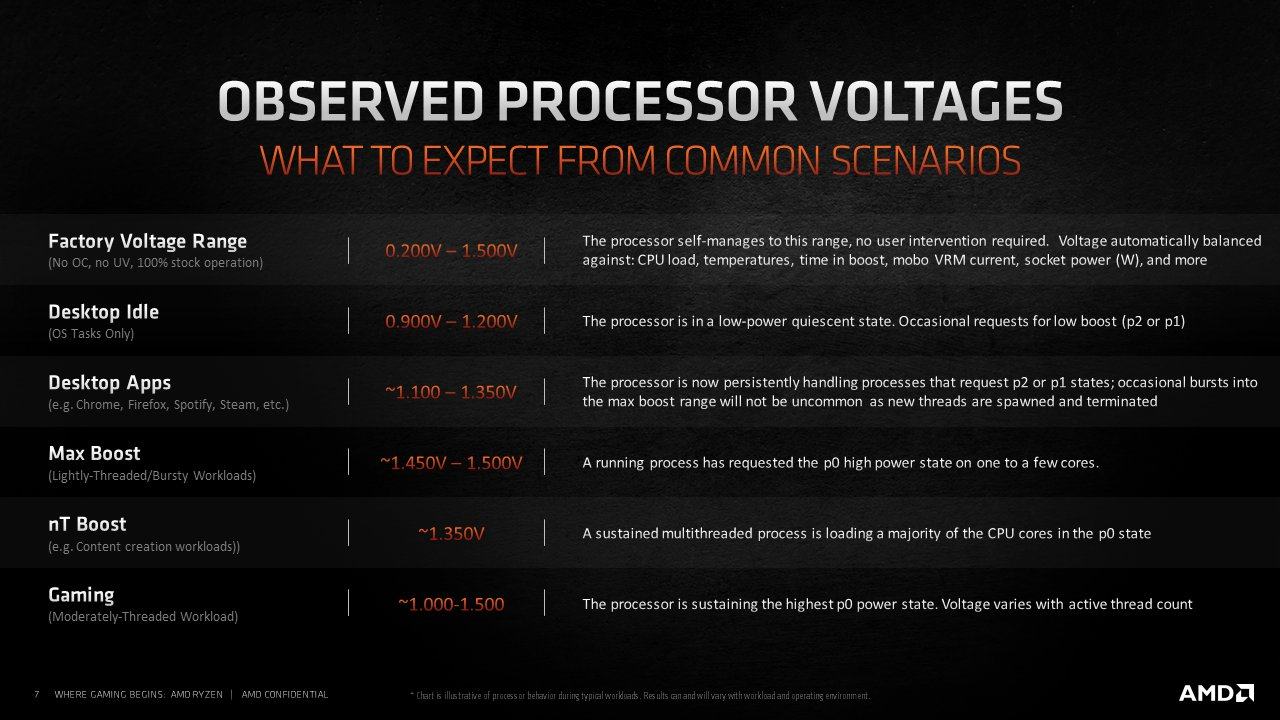

Schau dir nochmal die offizielle AMD-Folie zu den CPU-Spannungen an:


Ja die Folie hatte mir vorhin schon jemand gezeigt. Ich habe auch im Idle noch Sprünge, wenn ich die Maus nicht bewege. Ist halt die Frage, ob Windows im Background irgendwas macht und es daran liegt. Siehst du bei dir im Idle konstant 0,9V oder schwankt es ebenfalls?

Größtenteils ist die VCore im Idle bei mir bei etwa 0,96 Volt, springt aber eben auch mal auf 1,1 Volt und wirklich mal kurz auf 1,46 Volt oder so. Ist aber völlig normal.

Alles was nicht über 1,35 volt ist permanent ist nicht schädlich...

Habe es gerade mal etwas beobachtet mit der neuen Windows Installation und habe ebenfalls 0,95 Volt im Idle ohne großen Sprünge. Sprich bei der alten Windows Installation löst irgendwas die CPU relativ konstant aus. Frage mich, ob das auf Dauer schädlich ist oder es immer nur kurze Lastspitzen sind. Werde jetzt mal nach und nach meine Programme installieren um zu sehen, was die Ursache ist.

Bei hwinfo geht die core spannung nicht unter 1,43 aber Ryzen Master sagt 1,10 auf Max und 0,74 auf Min an.Wem soll ich jetzt glauben?

Chris1975 schrieb:
Bei hwinfo geht die core spannung nicht unter 1,43 aber Ryzen Master sagt 1,10 auf Max und 0,74 auf Min an.Wem soll ich jetzt glauben?
Zum Vergrößern anklicken....
Die exakt selbe Frage hab ich hier schon ein paar mal gestellt. Ich würde sagen Windows neu installieren. Dann wird es funktionieren. Bist du einem Board auf ein anders umgestiegen ohne Windows neu zu installieren? Das macht scheinbar doch nen Unterschied :)

Ok das kann ich bestätigen ich war extrem faul was das installieren angeht. :xmas:
Beitrag automatisch zusammengeführt:

Dann mal ans Daten sichern wie ich das hasse :ROFLMAO: :ROFLMAO:

Zuletzt bearbeitet:
Das haben wir davon. Die ganzen Programme neu installieren is das schlimmste.

@monitorhero
Kleines bzw großes zwischen fazit.Ich habe neu installiert und muss sagen du hast vollkommen recht der geht jetzt wieder in ganz normale bereiche.

Deswegen sollte man sicherheitshalber dennoch Windows neu installieren, wenn die Grund-Plattform gewechselt wird. Ist zwar nervig, aber eben der sicherste Weg, dass dann alles korrekt funktioniert. ;)

Ich bin von Asus Am4 auf Msi Am4. Sollte eigentlich nich so ein Sprung sein. Naja was solls. Haben wir endlich das Problem gelöst (hoffentlich)

Könnte man meinen, dass das eigentlich kein großer Sprung ist, aber man sieht ja sehr schön, dass es sehr wahrscheinlich daran gelegen hat. Aber egal, Hauptsache ist, dass nun korrekt funktioniert.

ihr glücklichen das ihr das neue Bios schon habt

ich frage mich wann das Update mal entlich für das MSI X570 creation kommt

@zwerg-05 erstell doch mal ein Ticket beim Support und frag dort an. Ich denke deine Chancen werden noch besser sein, wenn du sagen kannst, dass dir Feature X, Y, Z fehlt, was das Unify erhalten hat oder du bestimmte Bugs nennen kannst. Wenn du nur mit "ich will ein neues" kommst, werden die wohl nicht viel dazu sagen.
