[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:

• Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
• Supports DDR4 Memory, up to 5000+(OC) MHz
• Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
• Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
• 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
• Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
• Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
• Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
• ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:



[Cr@zed^]

Servus,

ich bin von Strix Boards ein wenig verwöhnt, dass der Rear und Front Audio Ausgang als zwei Audio Geräte in Windows angezeigt wurden. Sprich ich konnte einfach das Ausgabegerät per Software festlegen und x-beliebig hin und her switchen. Beim Unify kann ich entweder nur simultane Ausgabe über beide Ausgänge oder per manuellen Kopfhörer vorne ab- und anstecken das Ganze lösen. Die Realtek Audio Console von MSI gibt nicht mehr her. Gibt es da ein Trick17 oder muss ich mich damit abfinden?

Mein Workaround war der Einbau einer Soundkarte, nachdem ich von Crosshair IV - VII keine mehr hatte.



[suali]

@Cr@zed^

Teurer "Workaround" :P
Welche hast du dir besorgt?



[Cr@zed^]

Ich hatte früher die Essence STX und diese habe ich wieder hier im Marktplatz gefunden. Aber Achtung sie Essence STX II funktioniert nicht mit Win10 und X570.
Die Xonar SE liefert aber auch sehr gute Ergebnisse und ist bedeutend besser als der Realtek/Nahimic Software Sch... rott den MI einsetzt.



[suali]

Danke. Das will ich irgendwie vermeiden.
Mein Audio-Setup am PC ist jetzt nicht gerade High-End. Edifier R980t und Beyerdynamic Custom One Pro. Da reicht die Onboard eigentlich für aus.

Bin am überlegen mir sowas in der Art dafür zum Test zu holen:

Nobsound MC1024 2-Way Microphone Headset: Amazon.de: Elektronik

Nobsound MC1024 2-Way Microphone Headset: Amazon.de: Elektronik

www.amazon.de



[gsus83]

Warum dann nicht gleich einen digitalen Kopfhörerverstärker? Kostet auch nicht viel mehr und es kann via Software zwischen USB-Out und Line-Out gewählt werden.

https://www.amazon.de/FiiO-E10K-Oly...=1614617083&sprefix=kopfhörerv,aps,200&sr=8-5



[suali]

Wäre meine Option A. Neu ist mir der aber zu teuer. Schau schon gebraucht nach dem Ding.



[suali]

Kompakte und günstige Lösung gefunden:

https://www.amazon.de/gp/product/B08DTC51GV/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&th=1

Soll vernünftig sein und im Vergleich zum Fiio auch MIC Input.



[TheAbyss]

Kompakte und günstige Lösung gefunden:

https://www.amazon.de/gp/product/B08DTC51GV/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&th=1

Soll vernünftig sein und im Vergleich zum Fiio auch MIC Input.

jap, das Ding ist tatsächlich brauchbar. Am Ace verwende ich ne AE5 an einem digitalen Verstärker von SMSL für passive HIFI Boxen. KH auch SMSL KH Verstärker.



[monitorhero]

Habe die A91 Beta gerade drauf und bisher das stabilste Bios. Hoffe ich beschwöre es nicht gerade .
Was mir gerade aufgefallen ist und mich verwirrt in HWINFO. CPU Core Voltage ist bei 0.925V während VCore bei 0.298V ist. Teilweise ist Core Voltage sogar bei 1.48 während VCore nur 0.3V hat



[suali]

Auf die HWInfo Angabe vertraue ich da nicht. Bei mir hängt das die meiste Zeit bei 1,4x dort. Ryzen Master und CPU-Z sagen was anderes.

Das letzte Mal, als ich meine Vcore bei unter 0,8 gesehen hab, war frisch nach der Windows Installation. Seitdem hängt die meist bei 1,0x.
Temps sind im Idle bei ~37-43°C im Schnitt.



[Schildkroete09]

Beim Unify kann ich entweder nur simultane Ausgabe über beide Ausgänge oder per manuellen Kopfhörer vorne ab- und anstecken das Ganze lösen. Die Realtek Audio Console von MSI gibt nicht mehr her. Gibt es da ein Trick17 oder muss ich mich damit abfinden?

Musst du, ja, wenn du die Realtek UAD Treiber von der MSI Seite benutzt.
Wenn du allerdings das HDA Treiberpaket von Realtek nutzt, bekommst du wieder die Möglichkeiten, die dir von der Audio Console genommen werden ... Der Realtek Manager ist nämlich in jedem HDA Treiberpaket mit dabei. Aktuelles HDA Treiberpaket = 6.0.9088.1!

Das HDA Treiberpaket unterstützt fast sämtliche Realtek Audio Chipsätze:

ALC1220, ALC1150, ALC880, ALC882, ALC883, ALC885, ALC886, ALC887, ALC888, ALC889, ALC892, ALC898, ALC899, ALC861VD, ALC867, ALC900 ALC660, ALC667C, ALC667, ALC680, ALC221, ALC231, ALC233, ALC235, ALC255, ALC260, ALC262, ALC267, ALC268, ALC269, ALC270, ALC272, ALC273, ALC275, ALC276, ALC280, ALC282, ALC262, ALC267, ALC268, ALC269, ALC270, ALC272, ALC273, ALC275, ALC276, ALC280, ALC282, ALC286 ALC2283, ALC383n ..

https://www.station-drivers.com/ind...tory&Itemid=352&func=fileinfo&id=4774&lang=en
Runterscrollen bis DOWNLOAD in BLAU.

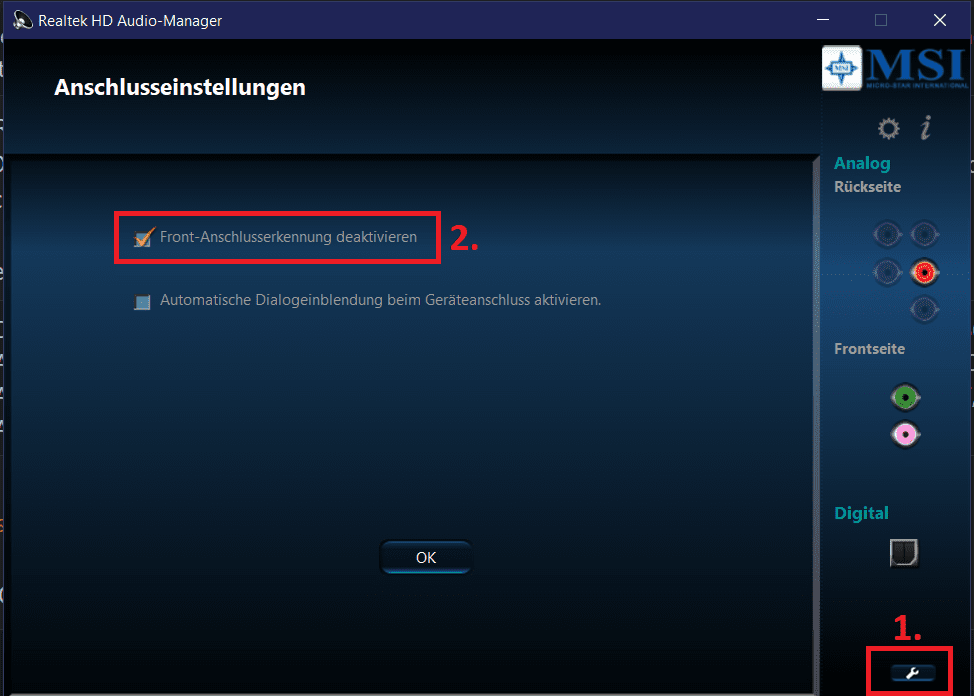

Im Realtek Manager kannst du dann die Front Anschlusserkennung deaktivieren, so stehen 2 unabhängige Ausgänge zur Verfügung.



[suali]

@Schildkroete09
Dieses Setting gibt es auch in der Realtek Console. Hab es trotzdem schnell probiert. Das bewirkt bei mir nur die simultane Ausgabe über Boxen und Headset. Im UI und in Windows werden Front Out und Rear Out nicht als getrennte Geräte dadurch angezeigt.



[bobby]

Habe die A91 Beta gerade drauf und bisher das stabilste Bios. Hoffe ich beschwöre es nicht gerade

Da bin ich ja mal gespannt



[monitorhero]

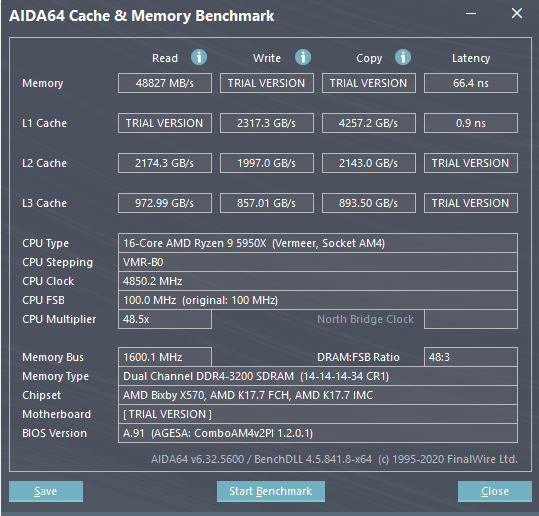

Kann mir einer was zu den AIDA64 Werten hier sagen. Mir fehlt die Expertise um das zu beurteilen, ob gut oder schlecht.



[gimme7]

das sind ganz normale Werte für 3200 C14 mit XMP Profil. Aus dem RAM kann man mit etwas Aufwand und Zeit bei Read/Write/Copy und Latenz noch einiges herausholen...
(Die etwa halbierten Werte bei Write und L1/2/3 Caches liegen an einem CCX beim 5800 im Vergleich zu zwei CCX beim 5950X)



[monitorhero]

Ok danke für die Hilfe. Sollte der L3 Cache nicht auch ungefähr doppelte Werte zu deinem haben?



[gimme7]

Da bin ich mir nicht ganz sicher, wie der L3 von den Mhz und Timings abhängen, aber bei anderen 5900X/5950X habe ich da schon 1200 GB/s gesehen.



[monitorhero]

Ich glaub mit meiner CPU stimmt irgendwas nicht. Habe permanent Probleme damit. Hänger, BSODs und sich schließende Fenster ohne Fehlermeldung. Kann denn nur der L3 Cache beschädigt sein an der CPU?



[Fusseltuch]

Mein 5950X (absolut unoptimiert, nur XMP geladen!) auf nem Gigabyte-Board mal als Vergleich:



[monitorhero]

Ok das passt ja dann ungefähr so bei mir. Hab natürlich deutlich langsameren RAM und ne niedrigere Clock. Aber die war mit dem A82 Bios noch deutlich höher, aber dafür nicht stabil



[Chris1975]

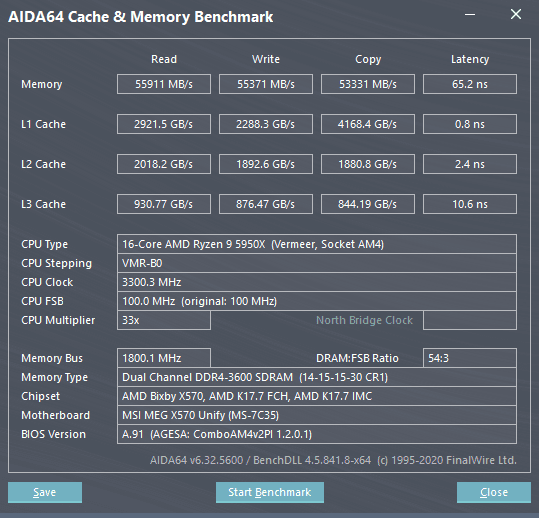

Hier 5950x IF und Ram auf 1800.



[suali]

jap, das Ding ist tatsächlich brauchbar. Am Ace verwende ich ne AE5 an einem digitalen Verstärker von SMSL für passive HIFI Boxen. KH auch SMSL KH Verstärker.

Kam heute schon. Hab erstmal Lautstärke nach unten drehen müssen. Hab ich nicht erwartet. Garned so übel das Ding. Leider ist mein Stick leicht verbogen und hat dadurch eine Wackler. Amazon regelt und kommt morgen ein Austausch.

Nervt mich zwar immer noch, dass der Front Out nicht als eigenes Audiogerät gelistet wird, bzw sich so einstellen lässt, aber was will man machen. Hab zig Treiber durch bis 2017. Ist bei diesem Board halt einfach so.



[Chris1975]

Was man sieht an den Memory Werten ist das sich asynchron zum IF nicht lohnt.Schlechtere Latenz und die Bandbreite ist nur geringfügig höher.Synchron mit knackigen Timings sind viel effizienter.



[markus.kainer]

Hm ... ich finde nichts wirklich aussage kräftiges deshalb hier meine Frage!

Sobald ich ein XMP Profil, oder irgendwas an den Ram Einstellungen ändere, leuchtet die EZ LED ( die direkt unter/neben den Ram Riegel) ...

Ich hab aber kleine Fehler oder der gleichen, ist das normal?



[suali]

Angeblich nur aktiv, wenn XMP geladen ist. Soweit ich gelesen habe, reicht ein manuelles eingeben aus, um die LED auszuschalten. Bei mir leuchtets noch, weil ich zu faul war zum probieren.



[Agony1976]

Moin Moin!

Ich bin gerade dabei mir einen PC zu bauen, ich schwanke jedoch noch bei den Board zwischen dem MSI MEG B550 Unify, MSI MEG B550X Unify und dem MSI MEG X570 Unify. Welches würdet Ihr mir für einen Ryzen 5950 empfehlen?

Hier noch Links zu den entsprechenden Boards, falls ihr sie benötigt.

MSI MEG B550 Unify-X | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für MSI MEG B550 Unify-X ✔ Bewertungen ✔ Produktinfo ⇒ Formfaktor: ATX • Sockel: AMD AM4 • Chipsatz: AMD B550 • CPU-Kompatibilität: Ryzen 5000G , Ryzen 5000 , R… ✔ AMD Sockel AM4 ✔ Testberichte ✔ Günstig kaufen

geizhals.de

MSI MEG B550 Unify | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für MSI MEG B550 Unify ✔ Bewertungen ✔ Produktinfo ⇒ Formfaktor: ATX • Sockel: AMD AM4 • Chipsatz: AMD B550 • CPU-Kompatibilität: Ryzen 5000G , Ryzen 5000 , R… ✔ AMD Sockel AM4 ✔ Testberichte ✔ Günstig kaufen

geizhals.de



[FM4E]

Beide bzw. alle drei Boards sind eine gute Wahl. Doch zunächst einmal musst du für dich selbst entscheiden, welcher Chipsatz für dich am besten geeignet ist. Wenn du keinesfalls vor haben wirst, mehr als eine PCIe-4.0-x4-NVMe-SSD zu verwenden, dann reicht die B550-Variante aus (auch wenn das beim B550 Unify mit Lane-Sharing möglich ist). Falls doch, musst du zwangsläufig zum X570-Modell greifen. Davon ab können alle drei Modelle spielend mit dem Ryzen 9 5950X umgehen.



[Agony1976]

Reichen denn die Spannungswandler mit den 60A vom X570 Unify bzw. welchen Vorteil hätten 90A des B550 Unify auch bezüglich einer RTX 3090?



[suali]

Hat mit einer Graka nichts zu tun.
Und die 90A sind absolut überdimensioniert.



[monitorhero]

Moin Moin!

Ich bin gerade dabei mir einen PC zu bauen, ich schwanke jedoch noch bei den Board zwischen dem MSI MEG B550 Unify, MSI MEG B550X Unify und dem MSI MEG X570 Unify. Welches würdet Ihr mir für einen Ryzen 5950 empfehlen?

Hier noch Links zu den entsprechenden Boards, falls ihr sie benötigt.

MSI MEG B550 Unify-X | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für MSI MEG B550 Unify-X ✔ Bewertungen ✔ Produktinfo ⇒ Formfaktor: ATX • Sockel: AMD AM4 • Chipsatz: AMD B550 • CPU-Kompatibilität: Ryzen 5000G , Ryzen 5000 , R… ✔ AMD Sockel AM4 ✔ Testberichte ✔ Günstig kaufen

geizhals.de

MSI MEG B550 Unify | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für MSI MEG B550 Unify ✔ Bewertungen ✔ Produktinfo ⇒ Formfaktor: ATX • Sockel: AMD AM4 • Chipsatz: AMD B550 • CPU-Kompatibilität: Ryzen 5000G , Ryzen 5000 , R… ✔ AMD Sockel AM4 ✔ Testberichte ✔ Günstig kaufen

geizhals.de

Habe hier vielleicht eine kontroverse Meinung, aber ich bin vom Asus X570-I Gamging auf MSI X570 Unify umgestiegen, aber bin weder vom Bios noch von der Stabilität des Boards begeistert mit meinem 5950X. Das Bios ist optisch sehr altbacken und unübersichtlich. Beim Asus hatte ich nie Probleme mit BSOD, egal welches Bios ich draufgespielt hatte.
