[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

product_10_20191002132606_5d9434ee62129.pngproduct_9_20190723092258_5d3661724d540.pngproduct_1629079667f4b88b2d70e858818adcfd4767cd52a2.pngproduct_1629094385a72f0a5d4a37c30deff6b3dcba91659c.png​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:
  • Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
  • Supports DDR4 Memory, up to 5000+(OC) MHz
  • Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
  • Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
  • 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
  • Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
  • Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
  • Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
  • ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:


Anhänge

  • product_1_20190927094619_5d8d69eb70536.jpg
    93,2 KB · Aufrufe: 1.227
  • product_1_20190527093622_5ceb3f164b3ae.png
    212,6 KB · Aufrufe: 666
  • product_6_20190723092258_5d36617274da8.png
    298,1 KB · Aufrufe: 694
  • product_162907966525e3301894bbdab4e43d1bcf1b0b6f7b.png
    187,3 KB · Aufrufe: 435
  • product_162942345230b8141d0282a0e842b4006713d60184.png
    142,5 KB · Aufrufe: 531
Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Orgh schrieb:

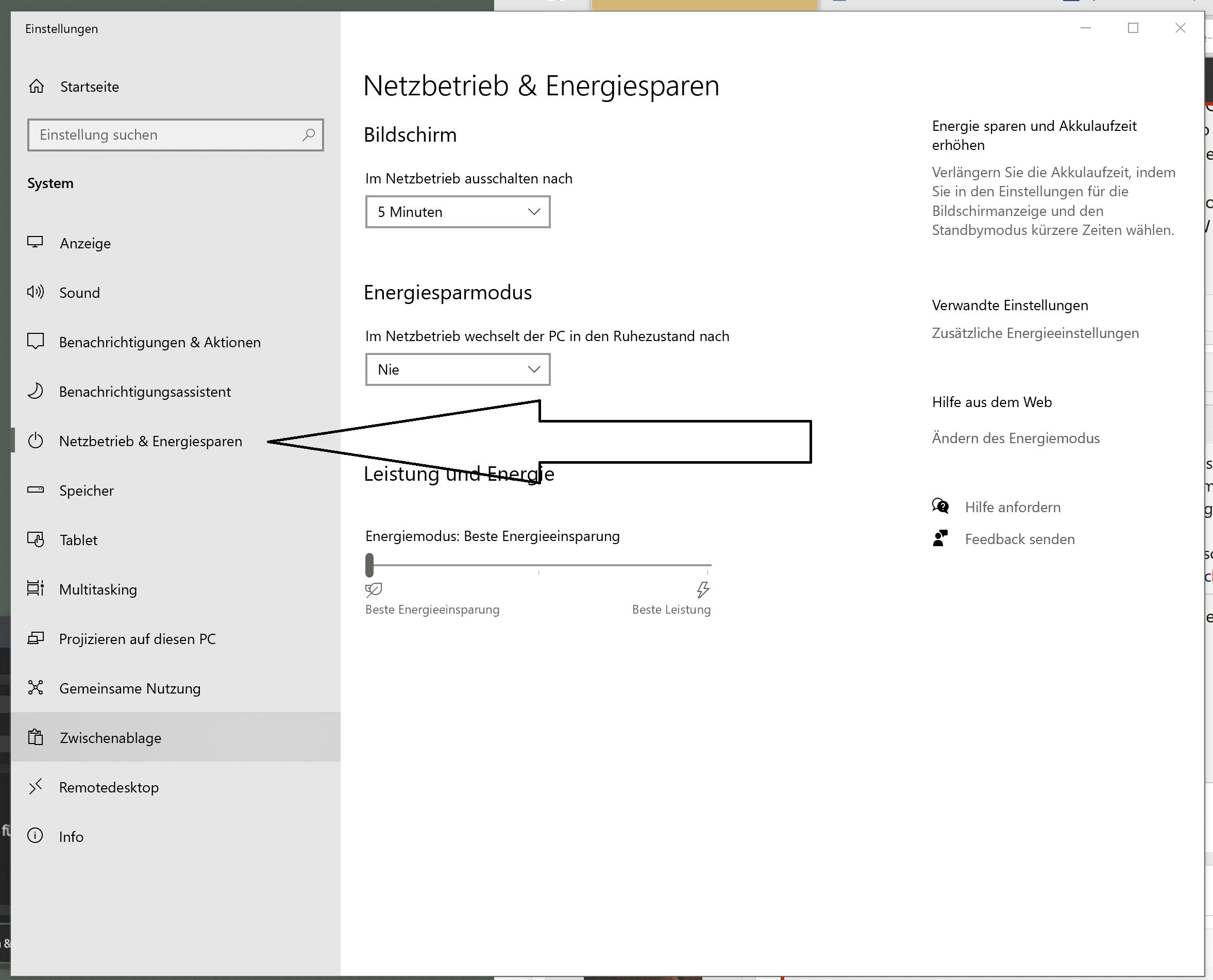

Dazu muß man noch den Regler unter "Netzbetrieb und Energiesparen" auf "Beste Energieeinsparung" stellen.



Wo finde ich das…?
Zum Vergrößern anklicken....

Beitrag automatisch zusammengeführt:

Orgh schrieb:
Hallo,
ich such für das MSI MEG X570S UNIFY-X MAX DDR 4 32 oder 64 Gb Arbeitsspeicher mit guten Timings. Entweder 3600er oder 4000er, für einen 5950 X, ist ein guter Silicium. Vielleicht hat ja jemand ein paar Vorschläge, wäre nicht schlecht. Preisbereich bis 300€

LG
Zum Vergrößern anklicken....
Kauf die billigsten Samsung B-Dies! Die lassen sich alle gleich gut Tweaken! Hier teuere Module zu kaufen macht keinen Sinn, die laufen alle auf 3800-CL16-16-16 oder besser bei mehr Spannung...

Hier die Module die ich habe:

Elektronik & mehr online kaufen | ALTERNATE Online Shop

Online einkaufen beim Testsieger: Mehrfacher Versender des Jahres, Sieger im Webshop-Test! Tolle Neuheiten & Bestseller, ausgezeichneter Service!
www.alternate.de www.alternate.de

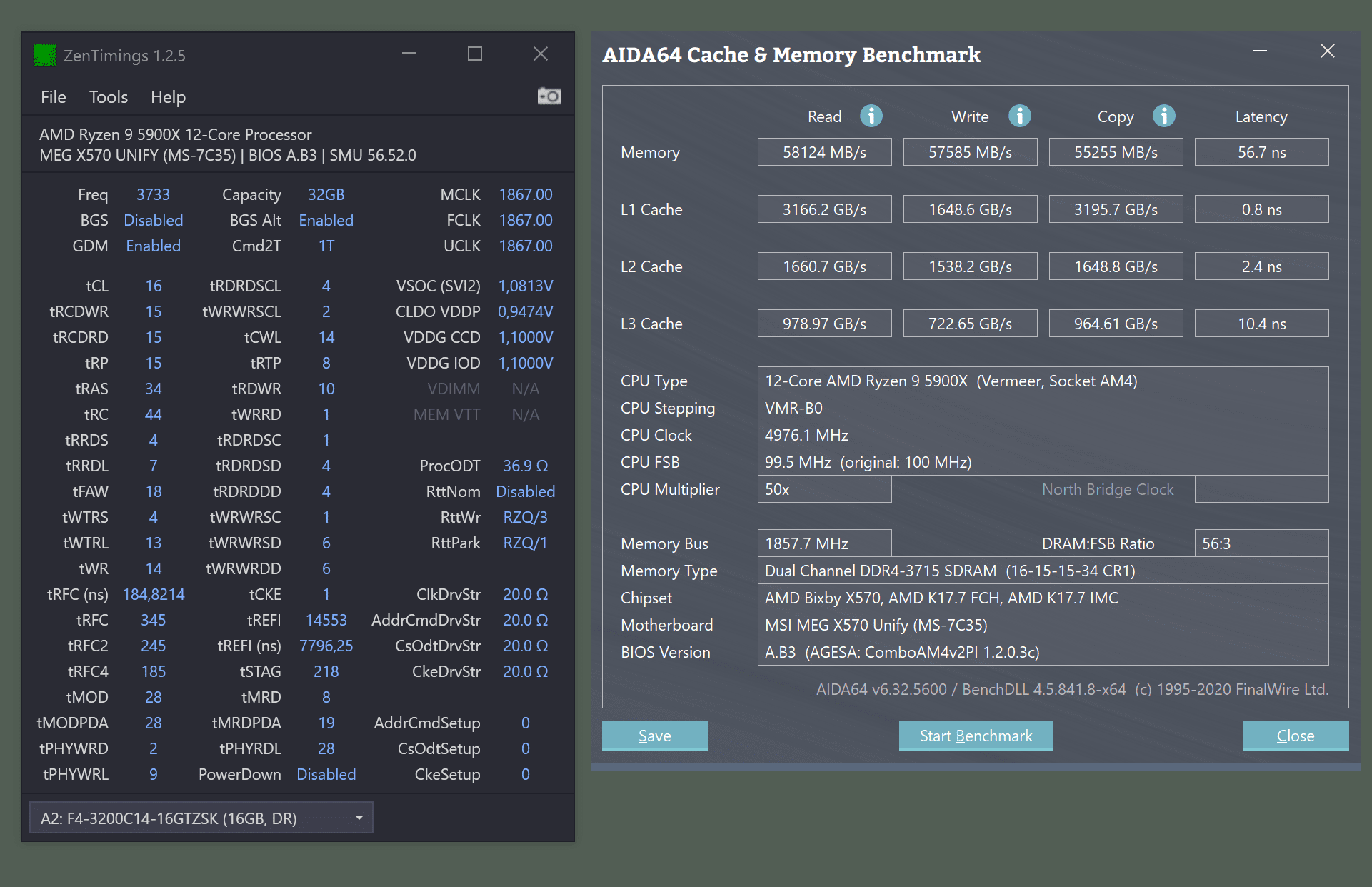

Diese laufen auf:

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
auf der Download Seite des X570S Unifiy-X Max steht seit heute neues Firmware-Update für den onboard Audio-Chip bereit. Aber das Tool sagt mir, dass ich bereits diese Version installiert habe. Bekommt ihr auch die Meldung.

Ich frage darum etwas unsicher, weil ich beim letzten Audio Treiber das Problem hatte, dass ich von der MSI Seite nicht die aktuelle Version runterladen konnte. Ich hatte trotz des korrekten Links auf den MSI-Server immer eine alte Dateiversion bekommen. Musste ich letztlich vom MSI-Support einen Link zum FTP erhalten, erst dann hatte ich den aktuellen Treiber laden können. Darum kann ich nicht ausschließen, dass ich auch jetzt wieder die alte Version des Firmware-Updaters runtergeladen habe.

nordic_pegasus schrieb:
auf der Download Seite des X570S Unifiy-X Max steht seit heute neues Firmware-Update für den onboard Audio-Chip bereit. Aber das Tool sagt mir, dass ich bereits diese Version installiert habe. Bekommt ihr auch die Meldung.

Ich frage darum etwas unsicher, weil ich beim letzten Audio Treiber das Problem hatte, dass ich von der MSI Seite nicht die aktuelle Version runterladen konnte. Ich hatte trotz des korrekten Links auf den MSI-Server immer eine alte Dateiversion bekommen. Musste ich letztlich vom MSI-Support einen Link zum FTP erhalten, erst dann hatte ich den aktuellen Treiber laden können. Darum kann ich nicht ausschließen, dass ich auch jetzt wieder die alte Version des Firmware-Updaters runtergeladen habe.
Zum Vergrößern anklicken....
Hatte das gleiche Problem hab mich aber nicht weiter drum gekümmert muss mal mit dem Support telefonieren.

Lg

nordic_pegasus schrieb:
schafft denn Dein 5950x die DDR4-4000 synchron? Falls Dein FCLK zu UCLK nicht 1:1 ist, verlierst Du durch den Speicher sogar Leistung im Vergleich zu DDR4-3600 bei 1:1 Teiler.
Zum Vergrößern anklicken....
Mein Teiler ist bei 1:1 die 4000 laufen aber aktuell noch nicht stabil genug, daher fahre ich momentan noch 3800 synchron.

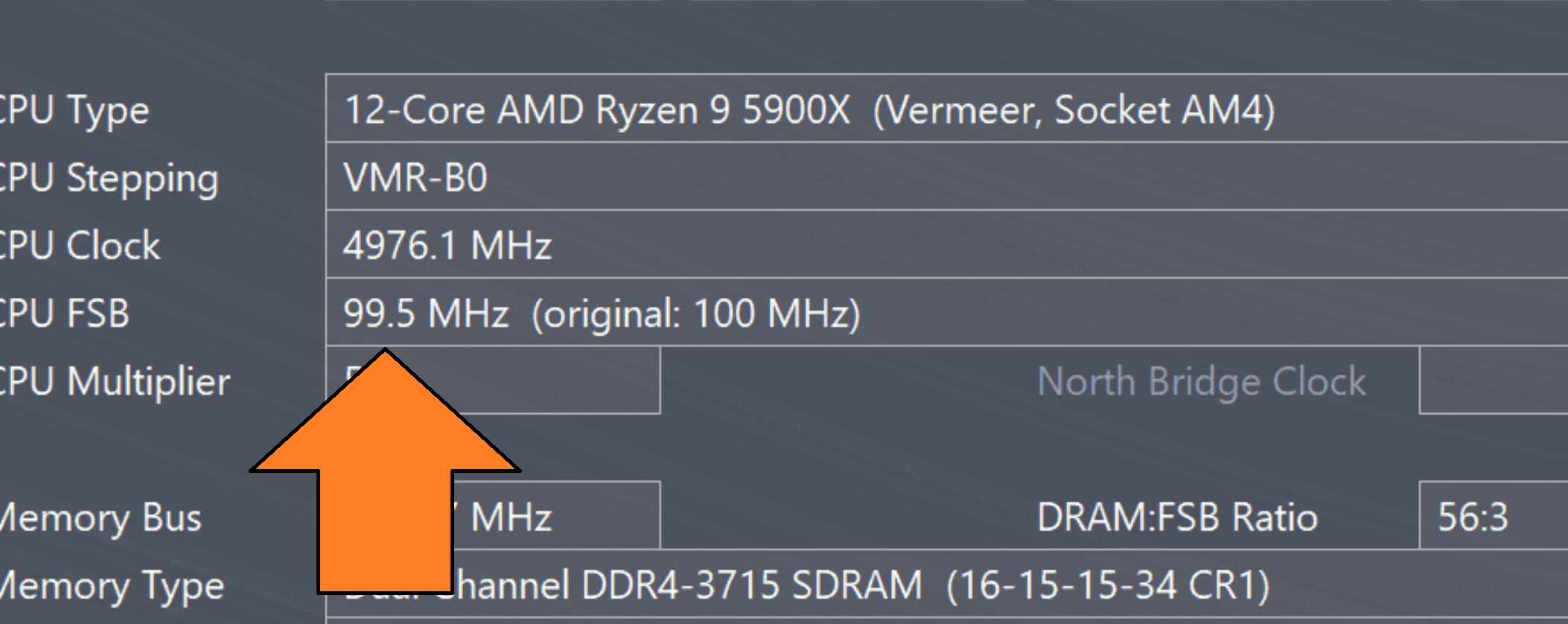

Mal ne blöde Frage, wie bekomme ich den FSB auf 100MHz? Die 99,5 MHz kann ich mir nicht erklären...

Erhöhe den BCLK im BIOS einfach etwas und schau, ob er dann bei genau 100 MHz liegt.

Hallo zusammen, kann mir jemand sagen wie viel Ampere die Fan Header beim x570 MSI Unify vertragen wollte 5 Lüfter a 0,12 Ampere dort an einen Anschluss anschließen. Schon mal Danke

Guten Abend liebe Leut,
eine kurze Frage zum dem MSI MEG X570S ACE MAX, Bios 130.
Ich habe aktuell drei M.2 SSDs, PCIe 4 Gen4 eingebaut. Leider leuchtet die HDD LED beim Zugriff auf die SSD nicht mehr. Ist das normal. Ich bin der Meinung, als ich noch die etwas langsameren PCIe 3 SSDs im Rechner hatte, ging die Leuchte bei jedem Zugriff. Die LED ist in Ordnung, sie leuchtet wenn ich sie auf POWER-LED stecke. Auch ist der Stecker +/- nicht vertauscht.
Habt Ihr dazu eine Lösung?
Vielen Dank.
VG

OlliB37 schrieb:
Guten Abend liebe Leut,
eine kurze Frage zum dem MSI MEG X570S ACE MAX, Bios 130.
Ich habe aktuell drei M.2 SSDs, PCIe 4 Gen4 eingebaut. Leider leuchtet die HDD LED beim Zugriff auf die SSD nicht mehr. Ist das normal. Ich bin der Meinung, als ich noch die etwas langsameren PCIe 3 SSDs im Rechner hatte, ging die Leuchte bei jedem Zugriff. Die LED ist in Ordnung, sie leuchtet wenn ich sie auf POWER-LED stecke. Auch ist der Stecker +/- nicht vertauscht.
Habt Ihr dazu eine Lösung?
Vielen Dank.
VG
Zum Vergrößern anklicken....

Ich möchte es noch einmal genauer erklären:
Ich habe zwei Viper VP4300 und eine Viper VP4100 im System. Beide Sorten sind PCIe 4. Beim Zugriff auf die beiden VP4300 leuchtet die HDD LED nicht, beim Zugriff auf die VP100 leuchtet die HDD LED anstandslos.
Es ist zwar kein großes Problem, es nervt jedoch, da auf der VP4300 das System ist und man nicht sieht, ob sich im Rechner etwas tut.

Wolf87 schrieb:
Hallo zusammen, kann mir jemand sagen wie viel Ampere die Fan Header beim x570 MSI Unify vertragen wollte 5 Lüfter a 0,12 Ampere dort an einen Anschluss anschließen. Schon mal Danke
Zum Vergrößern anklicken....
5 Lüfter sollten kein Problem sein. Ich habe zwölf ARCTIC P14 PWM PST (Push-Pull an 2 Radiatoren) am CPU-Header dran.

OlliB37 schrieb:
Es ist zwar kein großes Problem, es nervt jedoch, da auf der VP4300 das System ist und man nicht sieht, ob sich im Rechner etwas tut.
Zum Vergrößern anklicken....
Damit habe ich seit Windows 10 aufgegeben, die HD Lampe war ja immer an! Windows 10 indiziert immer das ganze System, täglich, sekündlich... Mein neues Gehäuse hat gar keine HD Lampe mehr... Ob also ein Virus die HD verschlüsselt, lässt sich gar nicht mehr feststellen.

nebulus1 schrieb:
Kleiner Tip von mir, MSI hat die "Global C-State" auf AUTO stehen im BIOS. Das bedeutet bei MSI aber "abgeschaltet" !!
Man muß den Regler auf "Enable" stellen und kann dann so im IDLE richtig Strom sparen.
Dazu muß man noch den Regler unter "Netzbetrieb und Energiesparen" auf "Beste Energieeinsparung" stellen.

Bei mir ist dadurch der IDLE (Websurfen, Musik hören, Video schauen,...) von 30W auf 5W gesunken. Ebenfalls boostet die CPU auf dem Desktop nicht mehr bis ans Limit. Spitzen von 50W beim verschieben eines Fensters sind nun auch vorbei.
Zum Vergrößern anklicken....
Muss man noch irgendwas umstellen? Ich komme auch mit den Settings nicht unter 27W im Idle. Auch wenn gar nichts läuft außer HWiNFO64 zum auslesen.
Mein Rechner hat momentan extrem häufig Abstürze und Crashes in Games. Habe mittlerweile alle möglichen Bios Versionen durch und bin wieder auf A90 zurück. Was ist nach eurer Erfahrung das stabilste Bios?

Unter "CPU-Gesamt-Leistungsaufnahme" bin ich auch bei knapp 35W IDLE.
Wenn man aber auf die Cores guckt, haben die 1,x oder um 0,002W.
Die insgesamt 5 bis 6 Watt werden so auch unter "CPU-Kern-Leistungsaufnahme" gelistet.

Probleme sind mir mit keinem BIOS aufgefallen.

Es gibt ein neues BIOS für das MEG X570 UNIFY:

7C35vAD2 BETA AGESA ComboAm4v2PI 1.2.0.7 vom 20.05.2022

Zuletzt bearbeitet:
Ja genau. CPU-Gesamt-Leistungsaufnahme. Ich dachte davon war hier die Rede. Einzelne Cores sind natürlich auch deutlich niedriger.

Hab die Beta mir mal drauf und werde beobachten.
Was mir schon mal aufgefallen ist, dass das Power Reporting Deviation sich verändert hat:
1.2.0.3.b = 98,x%
1.2.0.7 = 106,x%

Getestet mit CB23
Irgendwie.. war das vorher genauer.

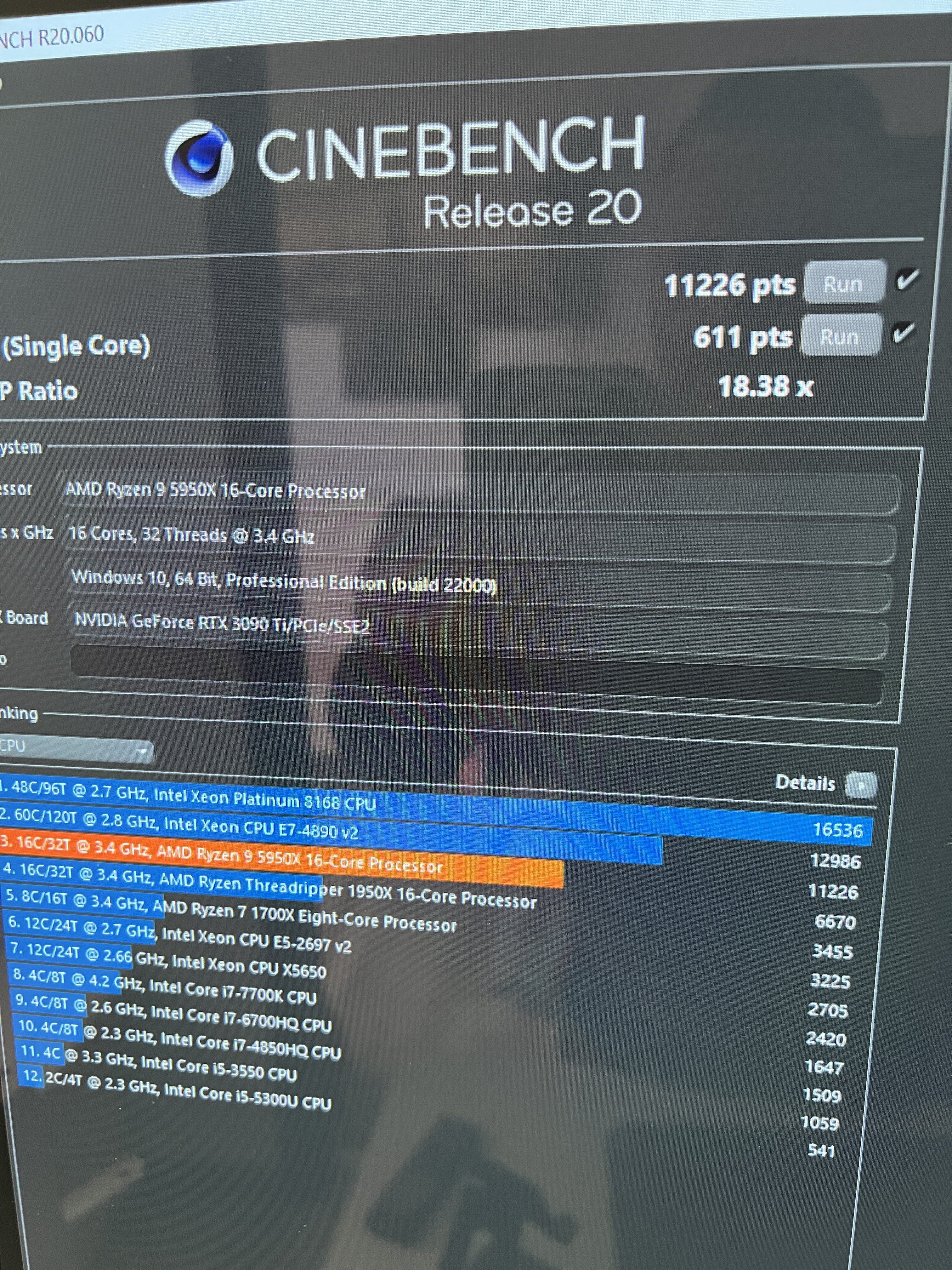

Hat hier jemand einen 5950x und kann mir sagen, was für Werte er in CB R20 mit PBO aktiv im Durchschnitt erreicht?

Zwischen 10 und 11K sollten drinn sein je nach eingestellten Limits.


Anhänge

  • 056CCC14-789A-4D3C-B608-2FDDCC57501E.jpeg
    3 MB · Aufrufe: 98
Zuletzt bearbeitet:
Orgh schrieb:

MEG X570S UNIFY-X MAX​


der Single Core hat sich nochmal erhöht auf 640.
Zum Vergrößern anklicken....
Das war mit PBO richtig? Bekomme mit PBO ungefähr die gleiche Punktzahl. Aber ohne PBO krebst mein 5950x bei 9740 Punkten rum. Ich war als ich das Teil neu hatte war ich bei 10000 Punkten, was damals schon recht wenig war laut anderer User hier. Irgendwie habe ich das Gefühl, dass die CPU doch auf Dauer degraded wegen zu hoher Spannung. Nach über 1 1/2 Jahren Nutzung ist die CPU deutlich langsamer geworden.
www.hardwareluxx.de

[Sammelthread] - MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

Sammelthread für das MSI MEG x570 Unify/ACE Herstellerseite: MEG X570 UNIFY Herstellerseite: MEG X570 ACE Herstellerseite: MEG X570S ACE MAX Herstellerseite: MEG X570S UNIFY-X MAX Reviews: MSI MEG X570 UNIFY Review - Introduction MSI MEG X570 Unify motherboard (updated) MSI MEG X570 Unify...
www.hardwareluxx.de www.hardwareluxx.de

monitorhero schrieb:
Das war mit PBO richtig? Bekomme mit PBO ungefähr die gleiche Punktzahl. Aber ohne PBO krebst mein 5950x bei 9740 Punkten rum. Ich war als ich das Teil neu hatte war ich bei 10000 Punkten, was damals schon recht wenig war laut anderer User hier. Irgendwie habe ich das Gefühl, dass die CPU doch auf Dauer degraded wegen zu hoher Spannung. Nach über 1 1/2 Jahren Nutzung ist die CPU deutlich langsamer geworden.
www.hardwareluxx.de

[Sammelthread] - MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

Sammelthread für das MSI MEG x570 Unify/ACE Herstellerseite: MEG X570 UNIFY Herstellerseite: MEG X570 ACE Herstellerseite: MEG X570S ACE MAX Herstellerseite: MEG X570S UNIFY-X MAX Reviews: MSI MEG X570 UNIFY Review - Introduction MSI MEG X570 Unify motherboard (updated) MSI MEG X570 Unify...
www.hardwareluxx.de www.hardwareluxx.de
Zum Vergrößern anklicken....
Kann ich von mir nicht behaupten ist auch schon älter mein CPU.

Lg

Diese Werte sind Thermisch beeinflusst und zum anderen können die Mainboard Limits in jeder BIOS Version anders sein .Auch an der Agesa wurde viel verändert.
Ich vermute daß viele ihre hohen cb20/23 Werte mit Motherboard Limits fahren weil die Mainboard Hersteller da extreme Werte für TDC/EDC freigegeben haben.Will man die CPU vergleichen sollte man identische Limits verwenden und die Temperaturen sollten auf gleichem Niveau sein.

Für das Unify-X Max wird jetzt das 7D51v133(Beta version) offiziell auf der HP angeboten (seit dem 26/05)

Beschreibung:
- Update to AGESA ComboAm4v2PI 1.2.0.7.
- Change the default setting of Secure Boot.

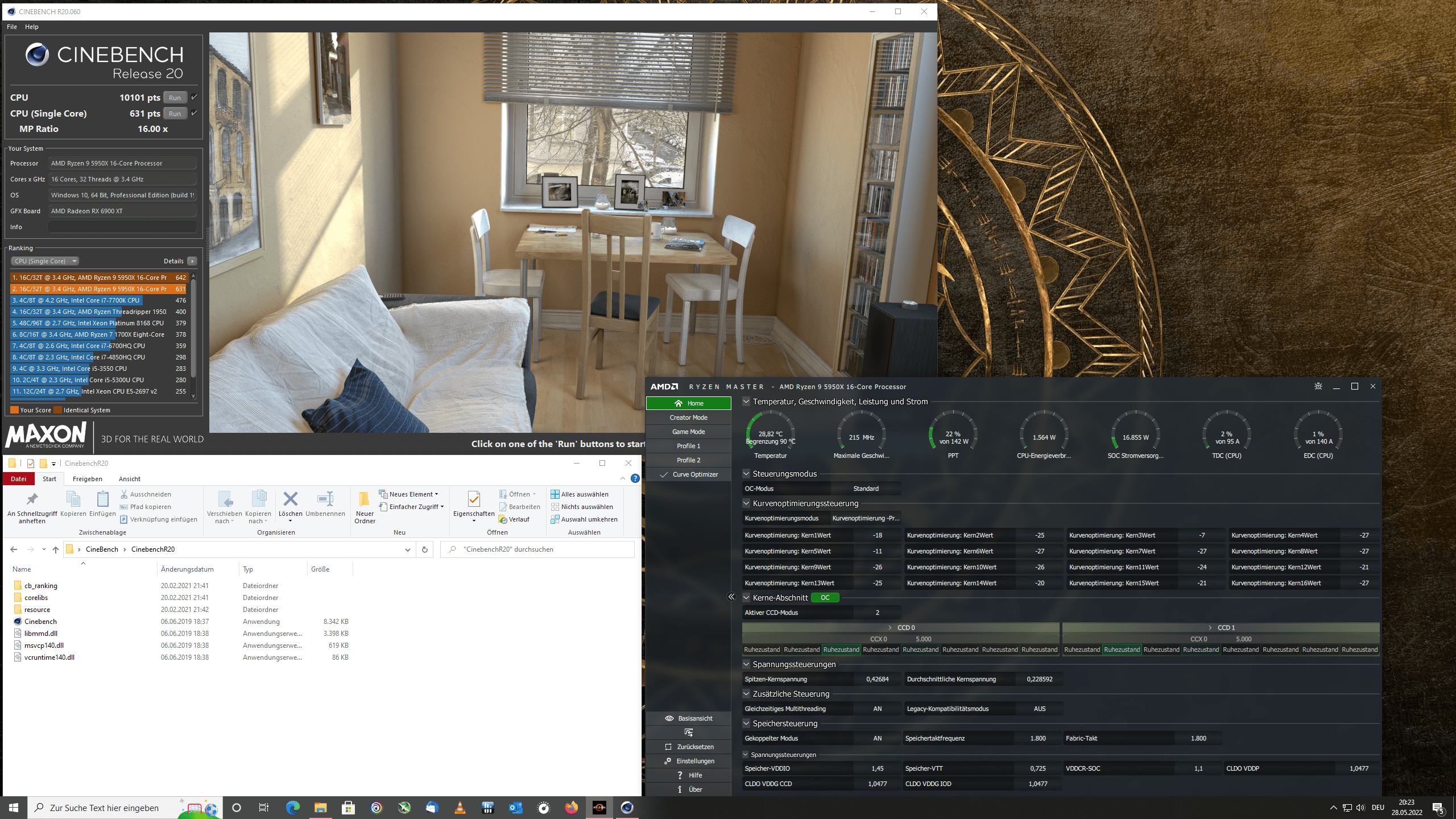

Hier mal ein Screenshot stock limits und Ryzen Master Kurvenoptimierung was wirklich gut ist.
Zum ermitteln der Kurven ist das schon eine tolle sache und wenn man dann die Limits auf die gewünschten werte anpasst läuft das auch recht stabil und schnell.


Anhänge

  • Screenshot (71).png
    Screenshot (71).png
    1,1 MB · Aufrufe: 122
Zuletzt bearbeitet:
Also ich habe mir gerade ein Asus B550-E eingebaut und out of the box 500 Punkte mehr im CB R20. Von 9740 auf 10240. Habe nur PBO deaktiviert auf beiden Systemen. Gibt es irgendeine Einstellung die beim Unify nicht aktiviert ist im out of the box Bios? Power Limits sind bei beiden Boards gleich, aber irgendwie boostet er nicht so hoch im Unify.

Vergleiche beide mit hwinfo beim CB Run.Ich kann mir nicht vorstellen das da gleiche Limits Anliegen.

Das Unify hat nun auch eine neue LED Firmware bekommen und läuft mit dem Beta Bios gut.
