Was auf zu hohen fclk bzw. Ram Takt hinweist....
Doenereater
Enthusiast
Genau, prinzipiell kann man fast allgemein sagen, dass ab 1900 die WHEA Warnings oder Errors kommen - klar, es gibt Ausnahmen, aber der Großteil dürfte das so erfahren
Ich konnte 2000/4000 auch Gamestable betreiben, bekam jedoch trotzdem WHEA Warnings - da der Performancegewinn eher homöopathisch ist, geht man eben wieder auf 1900/3800 cl14 und wartet auf bessere Zeiten
Ich konnte 2000/4000 auch Gamestable betreiben, bekam jedoch trotzdem WHEA Warnings - da der Performancegewinn eher homöopathisch ist, geht man eben wieder auf 1900/3800 cl14 und wartet auf bessere Zeiten
Hab aktuell leider kein funktionsfähigen Rechner und bin auch sonst ziemlich eingespannt, daher hoffe ich hier primär auf die anderen
Grundsätzlich ist der AIDA Stresstest eher dafür da um Fehler allgemein zu provozieren (WHEA z.B.). Weil sonst gibts beim IF nicht viel zu machen. Entweder er läuft, oder nicht. Problematisch war auf einigen Zen2, dass im quasi Idle der Rechner mal rebootet ist (lag auch am IF). Das lässt sich aber halt nicht so einfach testen.
Ansonsten versuch mit den Spannungen zu spielen VSoc, VD, VG.
Mir ist das hier aber grad zu anstrengend am Handy
Chemistry
Urgestein
- Mitglied seit
- 18.01.2006
- Beiträge
- 5.655
Ja, vielen Dank. Mir fehlte im Guide einfach der Verweis auf die WHEA Fehler. Aber ich habs inzwischen schon rausgefunden. Vielleicht solltest du, falls du den Guide nochmal anfasst, das als Hinweis geben an der Stelle.
Aber hat mir sehr geholfen, deine Guides. Ist einfach komplett anders in der INTEL Welt. Muss man sich erst umgewöhnen
Aber hat mir sehr geholfen, deine Guides. Ist einfach komplett anders in der INTEL Welt. Muss man sich erst umgewöhnen

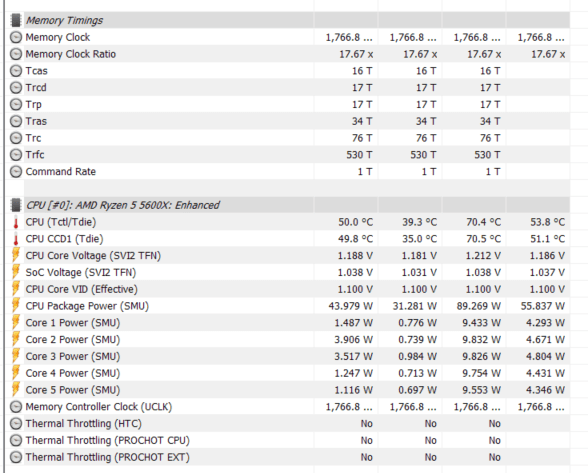

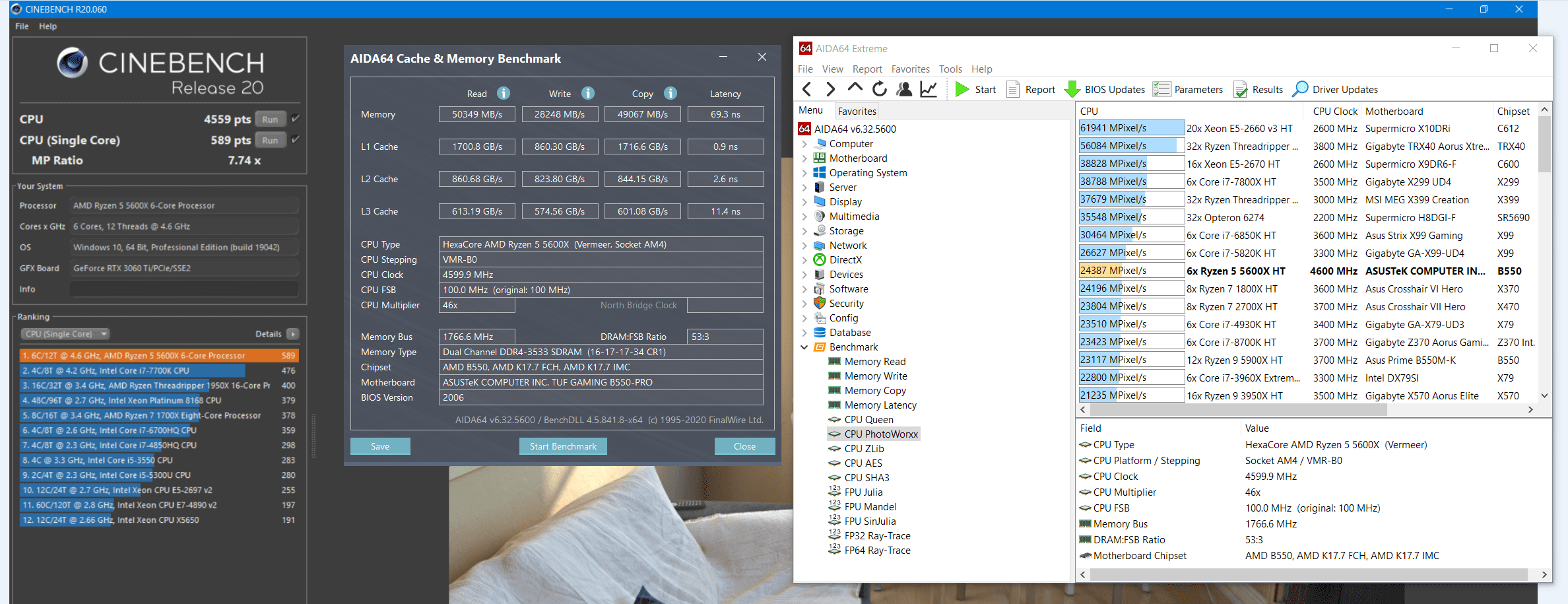

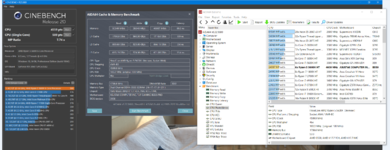

Wie steh ich denn da mit den Werten? CPU ist auf 4600 Mhz und RAM von 3000CL15 auf 3533CL16 getaktet (scheint auch generell nicht so taktfreudig zu sein).
Ist ein 5600X auf einem Asus TUF B550-Pro mit 32GB Dual Rank Ballistix (E-Die).
Ist ein 5600X auf einem Asus TUF B550-Pro mit 32GB Dual Rank Ballistix (E-Die).
Zuletzt bearbeitet:
Beim RAM sollte eigentlich noch deutlich mehr gehen. Hab hier grad keine AM4 Platform da zum testen, aber hier zumindest mal mein Ergebnis von den Riegeln mit nem 10400F -> https://www.hardwareluxx.de/community/threads/micron-8gbit-e-die-ddr4.1233479/post-28046432
Kannst ja mal generell in dem Thread schauen, da sind auch welche mit AM4 unterwegs.
Kannst ja mal generell in dem Thread schauen, da sind auch welche mit AM4 unterwegs.
Der Moloch
Enthusiast
Sind 69.3 ns nicht extrem hoch für einen Ryzen 5000? Selbst mit meinem R5 3600 komme ich auf 66,7 ns. Wenn ich mich nicht irre, müsste bereits bei 3200 MHz Speichertakt, also ohne OC, der Speichercontroller des 5600x schon eine niedrigere Latenz haben als ein R5 3600 mit 3800C16.

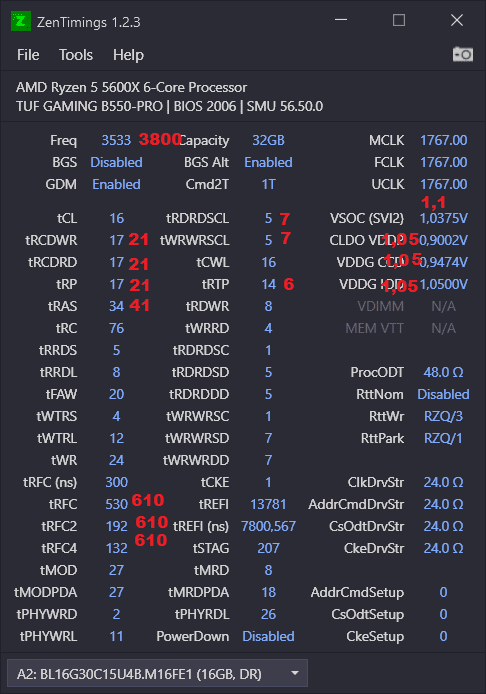

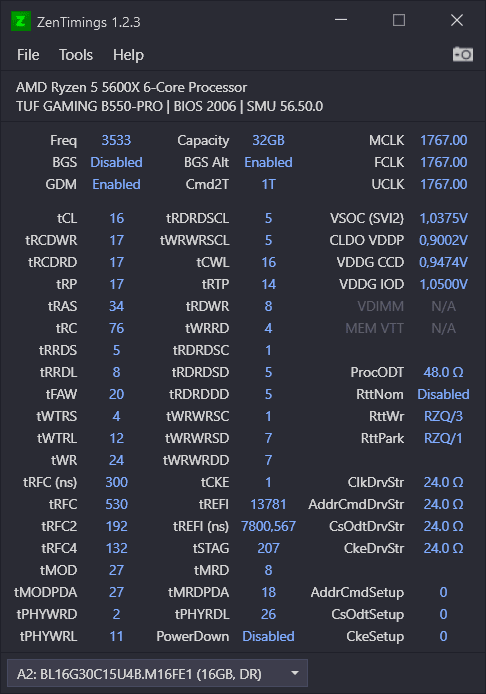

Kannst du mal nen Screeny vom aktuellen ZenTimings machen?
zentimings.protonrom.com
ZenTimings
ZenTimings is a simple and lightweight app for monitoring memory timings on Ryzen platform.
Gab direkt Fehler. Und leider scheint es dabei mein Datengrab zerrissen zu haben, die Platte ist jetzt "Nicht initialisiert" und wird auch nicht mehr von SMART Tools usw erkannt.
Uff.. Glück gehabt.. lag wohl dran, dass das SATA Kabel am abgedeckten Pin der ehemals WD Mybook Platte Kontakt bekommen hat, jetzt geht wieder alles.
Beitrag automatisch zusammengeführt:
Uff.. Glück gehabt.. lag wohl dran, dass das SATA Kabel am abgedeckten Pin der ehemals WD Mybook Platte Kontakt bekommen hat, jetzt geht wieder alles.
Zuletzt bearbeitet:
RoE187
Enthusiast
Weiß jemand wo die Unterschiede bei den timeings sind wenn man 2* 16 gb kits verbaut?
Hab es zwar einigermaßen stabil bekommen aber halt nicht 100℅
Die kits können solo wesentlich mehr. Wenn ich docp aktiviere, bootet der PC nicht mal.
Habe noch des "schnellere" Im a2/b2.evtl tauschen?
Musste auch den if ein wenig absenken 🤔
Hab es zwar einigermaßen stabil bekommen aber halt nicht 100℅
Die kits können solo wesentlich mehr. Wenn ich docp aktiviere, bootet der PC nicht mal.
Habe noch des "schnellere" Im a2/b2.evtl tauschen?
Beitrag automatisch zusammengeführt:
Musste auch den if ein wenig absenken 🤔
SierraGranate
Profi
Danke @def für die tollen Guides!
Hab grad meinen Ryzen 5 5600X bisschen optimiert (mit HWInfo 7.00 und CB R23 - mir is nachträglich erst aufgefallen dass es wohl Unterschiede zum R20 gibt)
Leider habe ich keine Screenshots gemacht, kann diese aber gern nachreichen, wenn die jemand benötigt.
Hier mal 3 „settings“ von meinem System:
Default (PBO on @4000Mhz)
1.075V, PackagePower 76W, Temp 56 Grad
Benchmark: 10050
Undervolting (PBO off @Ratio 42 und 1.020V)
PackagePower 66W, Temp 51 Grad
Benchmark: 10615
Performance (PBO off @Ratio 44 und 1.100V)
PackagePower 76W, Temp 56 Grad
Benchmark: 11024
Hab grad meinen Ryzen 5 5600X bisschen optimiert (mit HWInfo 7.00 und CB R23 - mir is nachträglich erst aufgefallen dass es wohl Unterschiede zum R20 gibt)
Leider habe ich keine Screenshots gemacht, kann diese aber gern nachreichen, wenn die jemand benötigt.
Hier mal 3 „settings“ von meinem System:
Default (PBO on @4000Mhz)
1.075V, PackagePower 76W, Temp 56 Grad
Benchmark: 10050
Undervolting (PBO off @Ratio 42 und 1.020V)
PackagePower 66W, Temp 51 Grad
Benchmark: 10615
Performance (PBO off @Ratio 44 und 1.100V)
PackagePower 76W, Temp 56 Grad
Benchmark: 11024
RoE187
Enthusiast
Nachtrag zu meinem Problem.War wohl die Dimm Temperatur,welche beim Zocken an der 50° marke gekratzt hat.
Bekomme einfach die Hitze nicht gut aus dem Gehäuse......jetzt steht erstmal ein 120er Lüfter auf der Graka und die Temps sind auf 45° gesunken
Bekomme einfach die Hitze nicht gut aus dem Gehäuse......jetzt steht erstmal ein 120er Lüfter auf der Graka und die Temps sind auf 45° gesunken
SushYm4n
Enthusiast
Seit diesem Wochenende bin ich nach knapp 15 Jahren Intel im AMD-Lager gelandet und versuche meinen TridentZ B-dies zu übertakten.

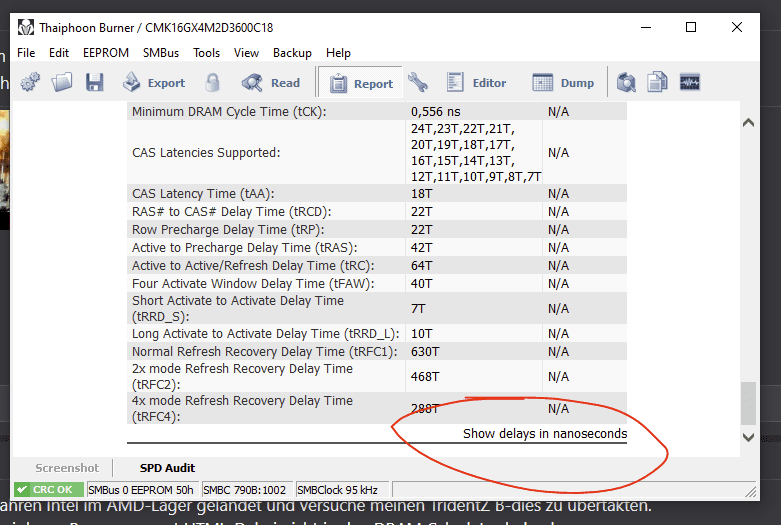

Leider scheitert es schon daran, dass ich die im Thaiphoon Burner erzeugt HTML-Dabei nicht in den DRAM Calculator laden kann.
Fehlermeldung lautet:
You forgot to click the 'show delays in nanoseconds' link before exporting your thaiphoon results.
Was muss ich denn da nu machen?
Leider scheitert es schon daran, dass ich die im Thaiphoon Burner erzeugt HTML-Dabei nicht in den DRAM Calculator laden kann.
Fehlermeldung lautet:
You forgot to click the 'show delays in nanoseconds' link before exporting your thaiphoon results.
Was muss ich denn da nu machen?
marcus_zenki_s14
Profi
Ein sehr interessanter guide. Leider komm ich trotzdem nicht so ganz klar.
Für mich ist es die erste CPU, bei welcher ich mich mit dem Thema übertakten beschäftige.
Erstmal zur Ausgangslage:
Ryzen 5 3600 mit alpenföhn Ben Nevis
Gigabyte 550m DS3H
16 GB Hyper Fury x @2400 MHz (16 GB Hyper Fury X 3600 MHz CL17 ist auf dem Weg)
Und eine 6700xt Referenz
Mein Ziel ist ein möglichst leises System. Gehäuse ist gut durchlüftet mit 2 140ern input und 2 120ern Output.
Hab alleine mit den ganzen Lüfterkennlinien schon meine score in cinebench r23 (Multi core 9300) und timespy deutlich verbessern können. Jedoch läuft die CPU unter Vollast mit einer automatischen Spannung von ca. 1,368 V (was ja laut dem Thread hier schon eher zu hoch und nicht für den langzeitgebrauch empfohlen wird) und heizt sich dementsprechend auf max 82° hoch. Schnellere Lüfter Drehzahlen bringen keine thermische Verbesserungen oder höher Taktraten mehr.
Mein Ziel ist es die CPU zu undervolten und damit die Temperatur herunterzubekommen, damit es noch etwas leiser wird.
Habe jetzt den gleichen score (sogar 100P drüber) mit einem Takt von 4067 MHz (dahin boostet die CPU auch mit PBO) bei 1,25V erreicht und die CPU wurde dabei nur 72° C warm. Ich denke da kann ich sicherlich bissel weiter rum tweaken, den dass Prinzip ist mir jetzt klar. Muss ich morgen abend mal weiter machen. Nur stellt sich mir die Frage, wie ich es schaffe, dass die CPU dann im Leerlauf auch wieder runtertaktet. Das müsste man doch im HW Monitor eigentlich sehen? Aber jetzt bleibt der takt konstant und auch die core-Spannung bleibt meist konstant, springt nur ab und an mal kurz auf 0V und wieder hoch. Oder muss man damit nun leben wenn man selbst Spannung und Takt eingestellt hat?
Für mich ist es die erste CPU, bei welcher ich mich mit dem Thema übertakten beschäftige.
Erstmal zur Ausgangslage:
Ryzen 5 3600 mit alpenföhn Ben Nevis
Gigabyte 550m DS3H
16 GB Hyper Fury x @2400 MHz (16 GB Hyper Fury X 3600 MHz CL17 ist auf dem Weg)
Und eine 6700xt Referenz
Mein Ziel ist ein möglichst leises System. Gehäuse ist gut durchlüftet mit 2 140ern input und 2 120ern Output.
Hab alleine mit den ganzen Lüfterkennlinien schon meine score in cinebench r23 (Multi core 9300) und timespy deutlich verbessern können. Jedoch läuft die CPU unter Vollast mit einer automatischen Spannung von ca. 1,368 V (was ja laut dem Thread hier schon eher zu hoch und nicht für den langzeitgebrauch empfohlen wird) und heizt sich dementsprechend auf max 82° hoch. Schnellere Lüfter Drehzahlen bringen keine thermische Verbesserungen oder höher Taktraten mehr.
Mein Ziel ist es die CPU zu undervolten und damit die Temperatur herunterzubekommen, damit es noch etwas leiser wird.
Habe jetzt den gleichen score (sogar 100P drüber) mit einem Takt von 4067 MHz (dahin boostet die CPU auch mit PBO) bei 1,25V erreicht und die CPU wurde dabei nur 72° C warm. Ich denke da kann ich sicherlich bissel weiter rum tweaken, den dass Prinzip ist mir jetzt klar. Muss ich morgen abend mal weiter machen. Nur stellt sich mir die Frage, wie ich es schaffe, dass die CPU dann im Leerlauf auch wieder runtertaktet. Das müsste man doch im HW Monitor eigentlich sehen? Aber jetzt bleibt der takt konstant und auch die core-Spannung bleibt meist konstant, springt nur ab und an mal kurz auf 0V und wieder hoch. Oder muss man damit nun leben wenn man selbst Spannung und Takt eingestellt hat?
marcus_zenki_s14
Profi
Noch ein kurzer Nachtrag. Habe gestern Abend weiter gemacht und bin jetzt bei 1,2 V und 4100MHz angelangt. Ich glaube fast, nach dem lesen des Threads, dass ich da entweder noch mit dem Takt hoch oder mit der Spannung runter gehen könnte, da ich meine CPU erst vor 2 Wochen gekauft habe. Hab aber leider keine Ahnung, was das wirkliche Herstellungsdatum ist.
Da ich die Spannung über das AMD-Overclocking im Bios umgesetzt habe, verringert die sich auch wieder bei niedrigerer Last. Der Takt bleibt noch oben. Eventuell macht es aber auch Sinn, den Takt über das AMD-Overclocking einzustellen?
Aber ich hab auch gerade gesehen, dass ich mit CPUID HWMonitor aus lese und nicht mit HWinfo. Kann sein, dass ich den wahen Takt gar nicht sehe. Auch Hab ich ja mit CB R23 getestet. Werde also nochmal mit CB R20 und HWinfo heute abend testen.
Da ich die Spannung über das AMD-Overclocking im Bios umgesetzt habe, verringert die sich auch wieder bei niedrigerer Last. Der Takt bleibt noch oben. Eventuell macht es aber auch Sinn, den Takt über das AMD-Overclocking einzustellen?
Aber ich hab auch gerade gesehen, dass ich mit CPUID HWMonitor aus lese und nicht mit HWinfo. Kann sein, dass ich den wahen Takt gar nicht sehe. Auch Hab ich ja mit CB R23 getestet. Werde also nochmal mit CB R20 und HWinfo heute abend testen.
marcus_zenki_s14
Profi

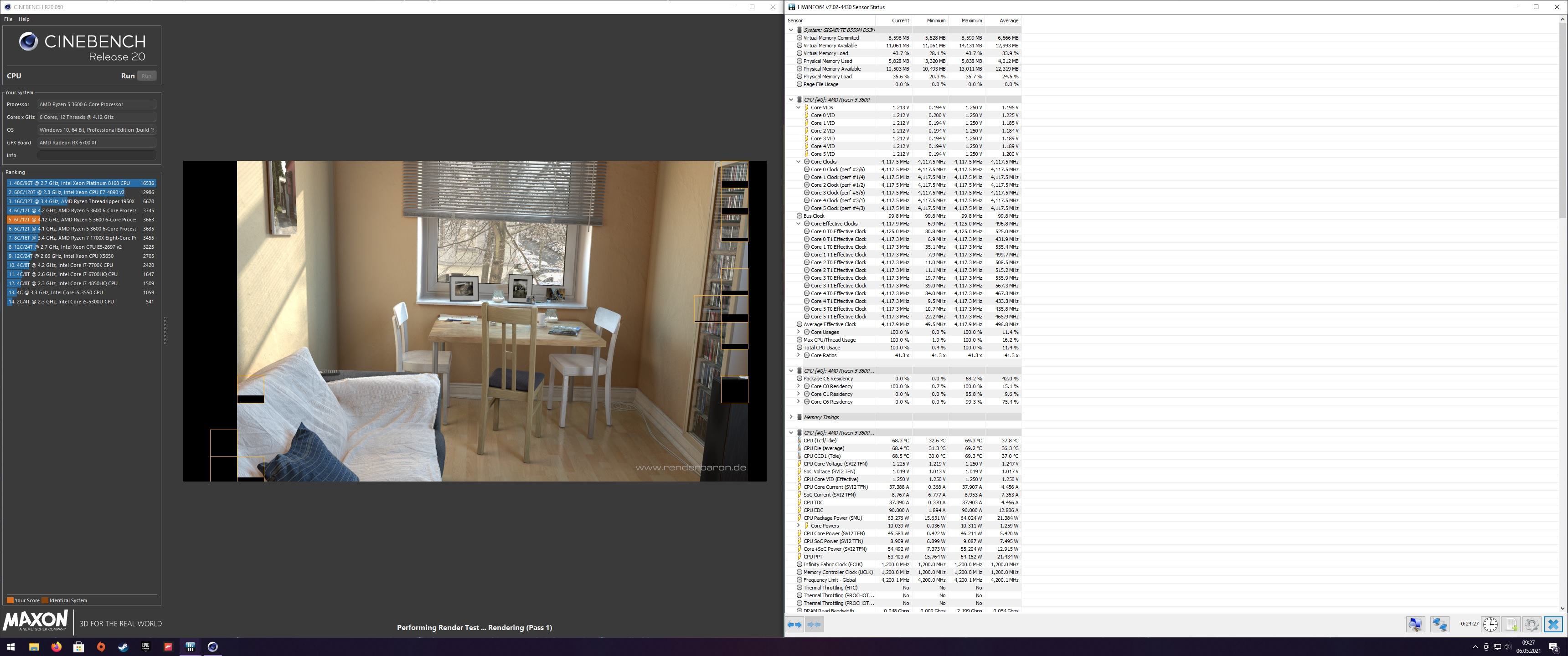

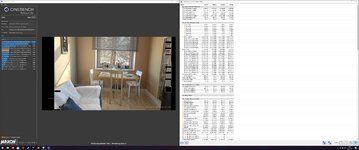

Also ich habe nicht die beste CPU erwischt. Bei 1,2 V komm ich kaum über 4100 MHz. Alles darüber bottet der Rechner nicht mehr und ich muss das Bios resetten. Hab da jetzt wenig Lust immer wieder meine Lüfterkurven neu zu machen, also bleibt das jetzt so:
-->3689 P

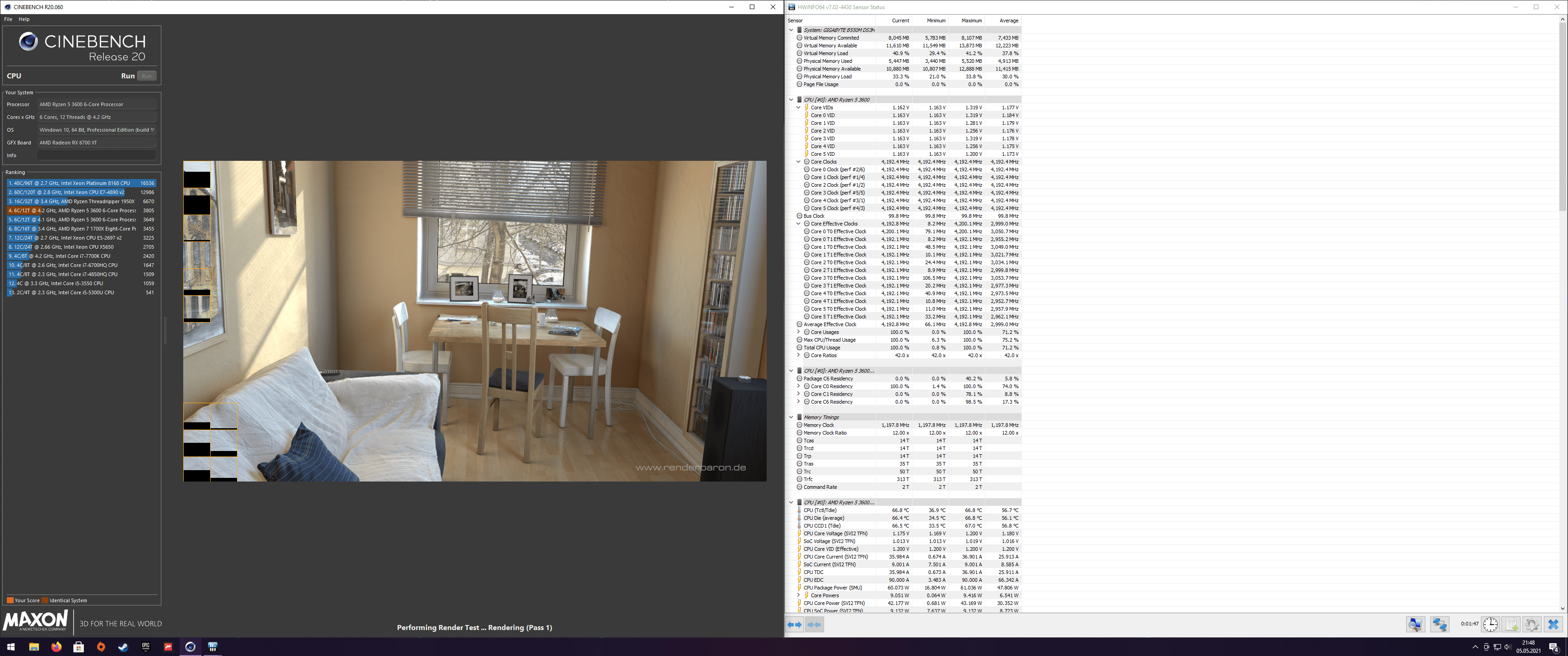

einen Lauf mit 4,2 GHz und 1,2 V hab ich zwar auch noch von gestern, aber als ich dann knapp über 4,2 Ghz gegangen bin, ging nix mehr. Und heute früh konnte ich mit knapp über 4,1 Ghz und 1,2 V auch nicht mehr booten.
-->3745 P
Deswegen bin ich auf 1,25 V hoch und bleibe bei 4,1 GHz jetzt als Endlösung.
-->3689 P
einen Lauf mit 4,2 GHz und 1,2 V hab ich zwar auch noch von gestern, aber als ich dann knapp über 4,2 Ghz gegangen bin, ging nix mehr. Und heute früh konnte ich mit knapp über 4,1 Ghz und 1,2 V auch nicht mehr booten.
-->3745 P
Deswegen bin ich auf 1,25 V hoch und bleibe bei 4,1 GHz jetzt als Endlösung.
@marcus_zenki_s14 Mein Tipp für dich wäre das CTR mit dem du zuerst automatisiert Chipgüte Diagnose machst und anschließend kannst du automatisiert entweder auf OC oder UV optimieren lassen. Wobei UV hier schon viel Leistung mit wenig Spannung liefert. Also ich nutze den CTR als Standard.
Dummbatz
Enthusiast
Welche Version benutzt Du da ??
Ich habe aufgrund der ganzen Meldungen die nicht positiv sind immer noch den 1.1 im Einsatz.
Sehe da auch keinen Grund zu wechseln da er genau das macht was ich möchte:
Hoher Allcore Takt bei kleiner Spannung
Ja, bleib dabei.
Mir hats vor nem Monat das System zerbröselt, da hab ich dann einfach den aktuellsten CTR genommen. Negative Stimmen kenn ich, aber ich nutz den CTR nur zur Diagnose und OC/UV bestimmen. Wenn ich dann die Werte hab, pack ich diese ins Bios und gut. Diese hybriden Modes, welche der CTR im Windows bietet, nutze ich nicht. Ich würd vermuten, das die etwaigen Probleme daher kommen. Bei meiner Art, die Werte ins Bios (CCX1+2+Voltage) zu schreiben ist der CTR ja nicht weiter beteiligt.
Mir hats vor nem Monat das System zerbröselt, da hab ich dann einfach den aktuellsten CTR genommen. Negative Stimmen kenn ich, aber ich nutz den CTR nur zur Diagnose und OC/UV bestimmen. Wenn ich dann die Werte hab, pack ich diese ins Bios und gut. Diese hybriden Modes, welche der CTR im Windows bietet, nutze ich nicht. Ich würd vermuten, das die etwaigen Probleme daher kommen. Bei meiner Art, die Werte ins Bios (CCX1+2+Voltage) zu schreiben ist der CTR ja nicht weiter beteiligt.
marcus_zenki_s14
Profi

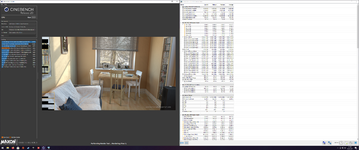

Am Donnerstag kam noch 3600er RAM in den Rechner und ich hab bin unverändertem CPU OC/UV nun auf 3720 Punkte hoch im CB20 und damit auch in dem Bereich, wo die anderen bei 4,1 GHz liegen.
Bei Fh4 hab ich bspw nur durch den Wechsel von 2400er auf 3600er statt 139 FPS 171 FPS im Benchmark.
Mein System ist jetzt da wo ich es mir von der Leistung, Lautstärke und Thermik vorstelle. Werd mal sehen, ob es sich beim Gaming so bewährt.
Bei Fh4 hab ich bspw nur durch den Wechsel von 2400er auf 3600er statt 139 FPS 171 FPS im Benchmark.
Mein System ist jetzt da wo ich es mir von der Leistung, Lautstärke und Thermik vorstelle. Werd mal sehen, ob es sich beim Gaming so bewährt.
TheOpenfield
Urgestein
Liegt im R20 aber nicht am RAM
3720 passt allerdings ideal, wie du schon sagst.
3720 passt allerdings ideal, wie du schon sagst.
Zuletzt bearbeitet:
Ich bekomme kommende Woche endlich meine Finger auf mein Zen3 System.
Ich habe gehört, dass es inzwischen einfacher ist das Infinity Fabric auf 2000Mhz zu bekommen, wie stehts da so mit euren Erfahrungswerten? Ist das realistisch? (Habe 4x8 PVS416G440C9K, High Bin Samsung B-Die mit A2 Layout auf nem Board mit T-Topoglogy. Plane 1:1:1 mit scharfen Timings).
Schönes Wochenende noch
Ich habe gehört, dass es inzwischen einfacher ist das Infinity Fabric auf 2000Mhz zu bekommen, wie stehts da so mit euren Erfahrungswerten? Ist das realistisch? (Habe 4x8 PVS416G440C9K, High Bin Samsung B-Die mit A2 Layout auf nem Board mit T-Topoglogy. Plane 1:1:1 mit scharfen Timings).
Schönes Wochenende noch
