Im Rahmen dieses Artikels erstmals zum Einsatz kommt das PCAT (Power Capture Analysis Tool). Dabei handelt es sich um ein von NVIDIA entwickeltes Board samt Software, was es den Testern ermöglichen soll, etwas tiefer in das Thema Stromverbrauch einzutauchen. Bisher haben wir die 12-V-Spannung samt Stromstärke aufgenommen, was ebenfalls gute Ergebnisse liefert, allerdings können wir aufgrund der geringen Abtastrate keinerlei Verläufe aufnehmen.

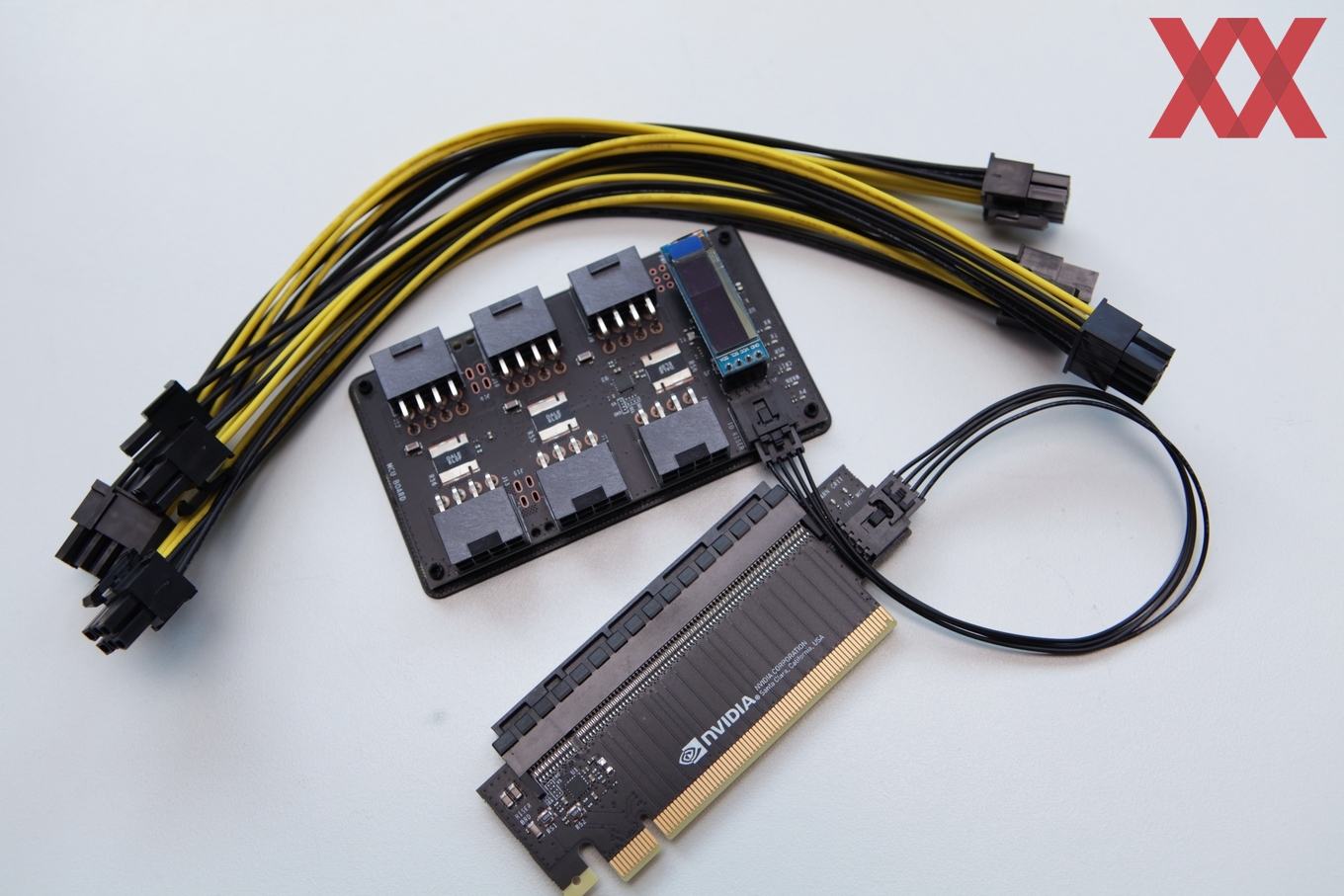

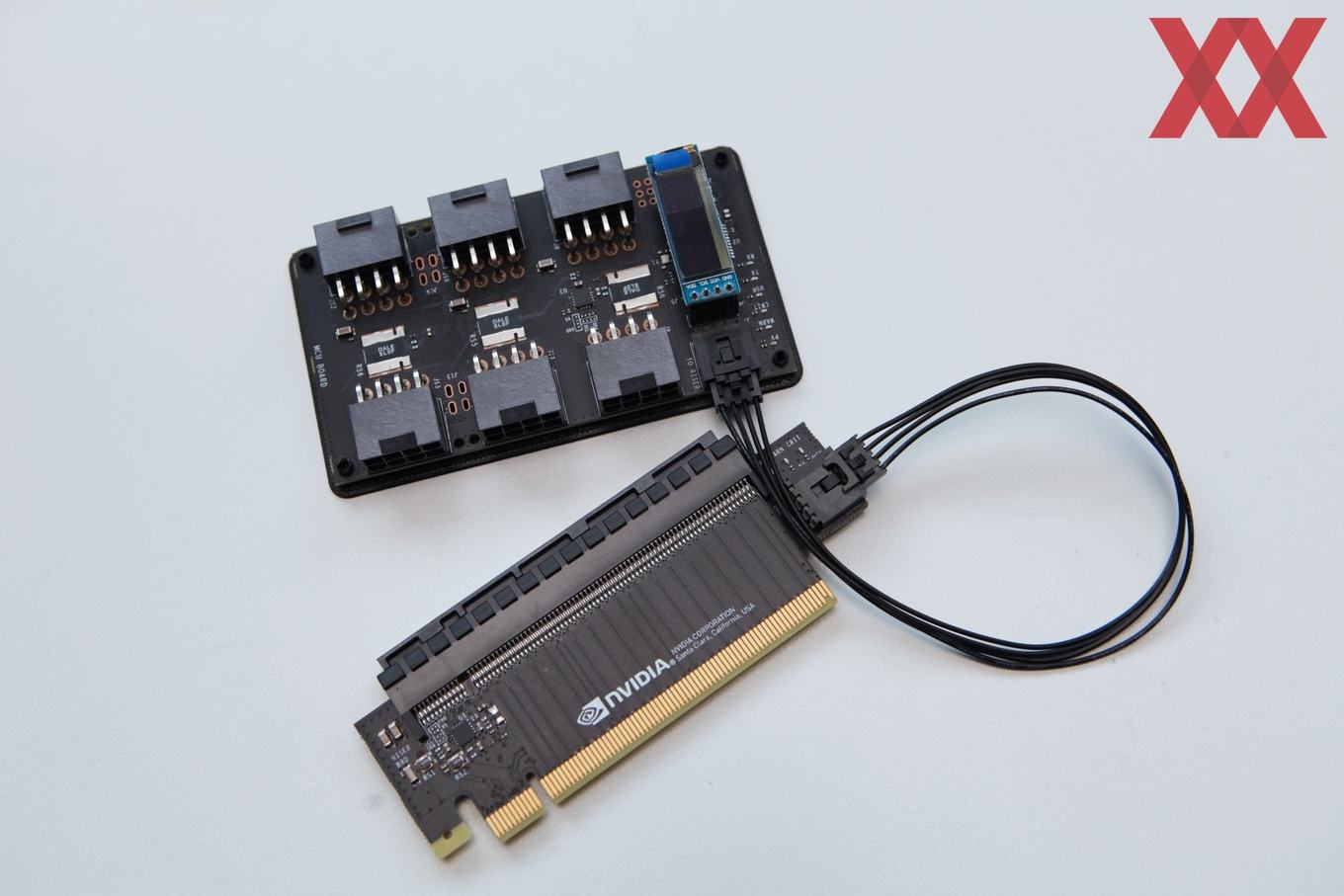

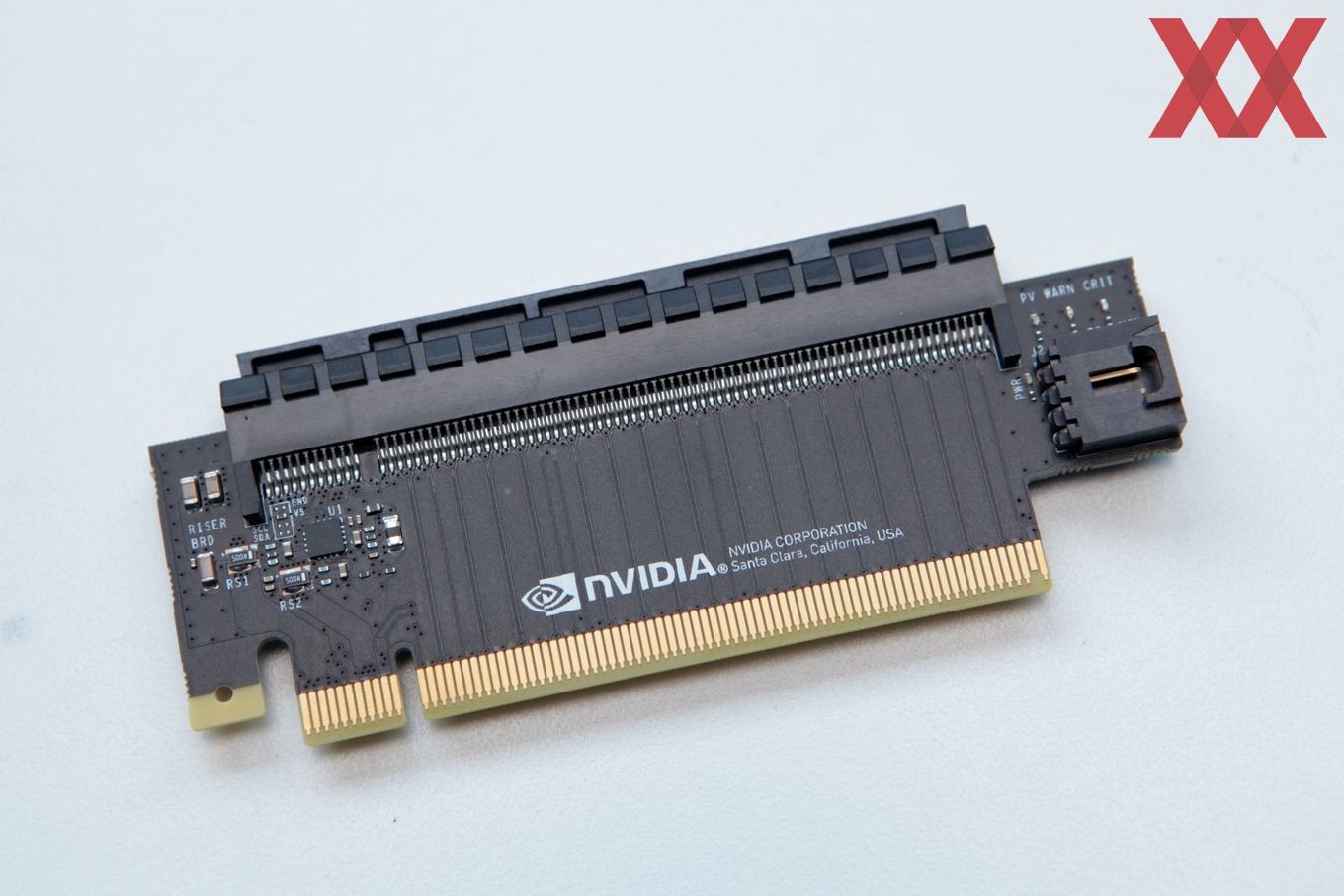

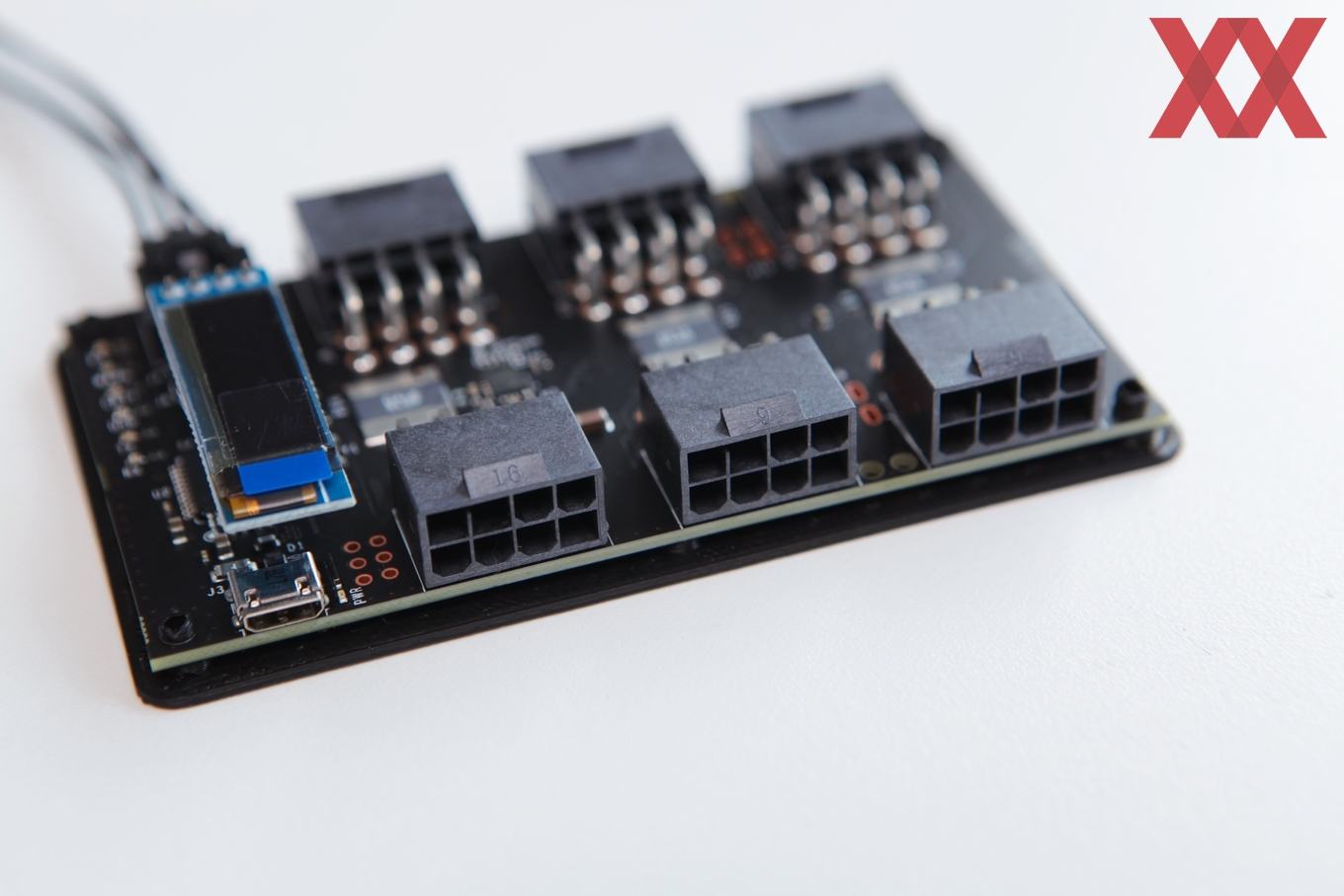

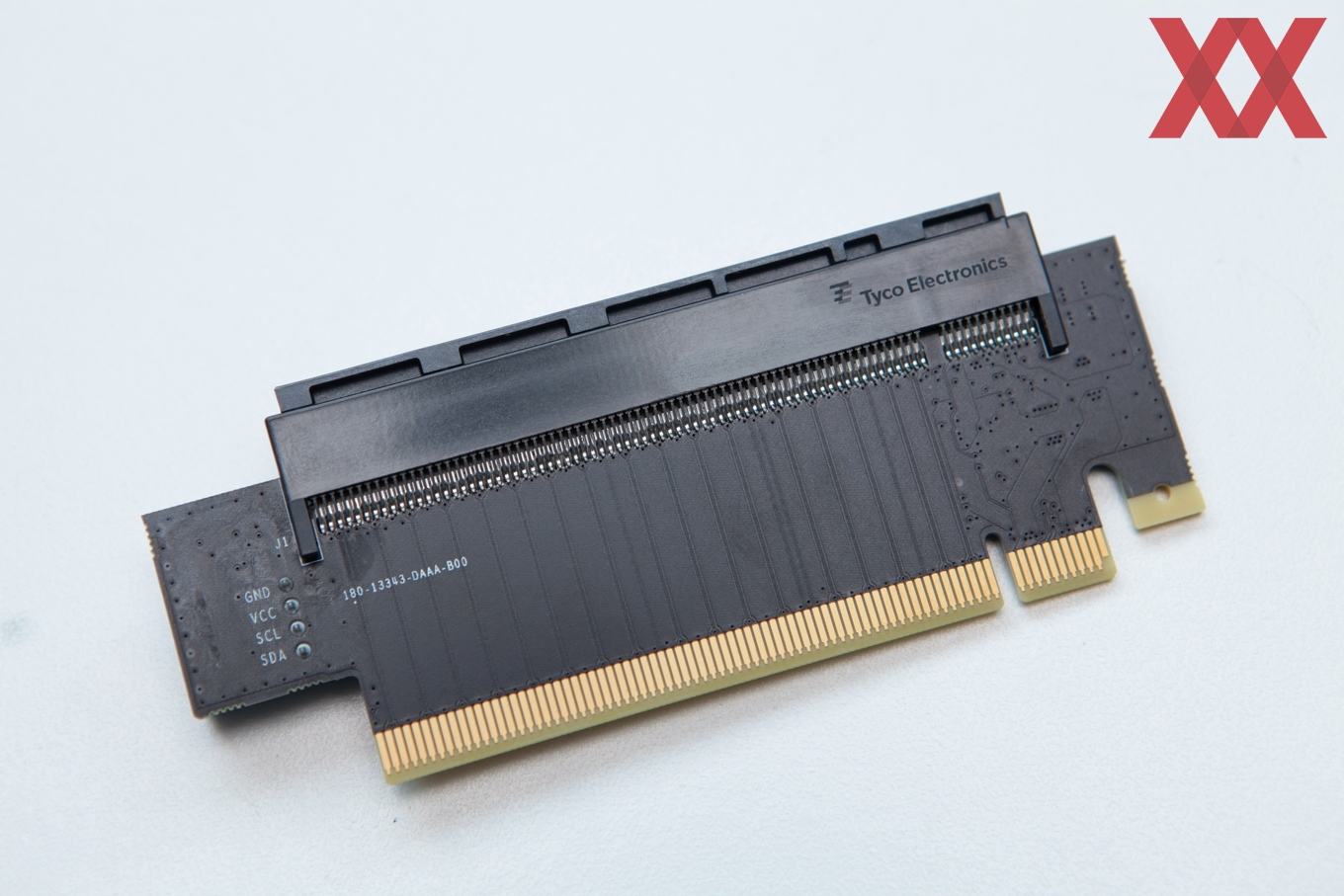

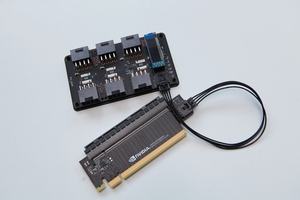

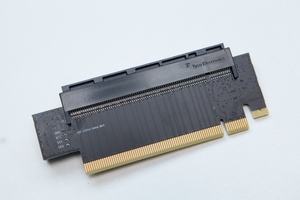

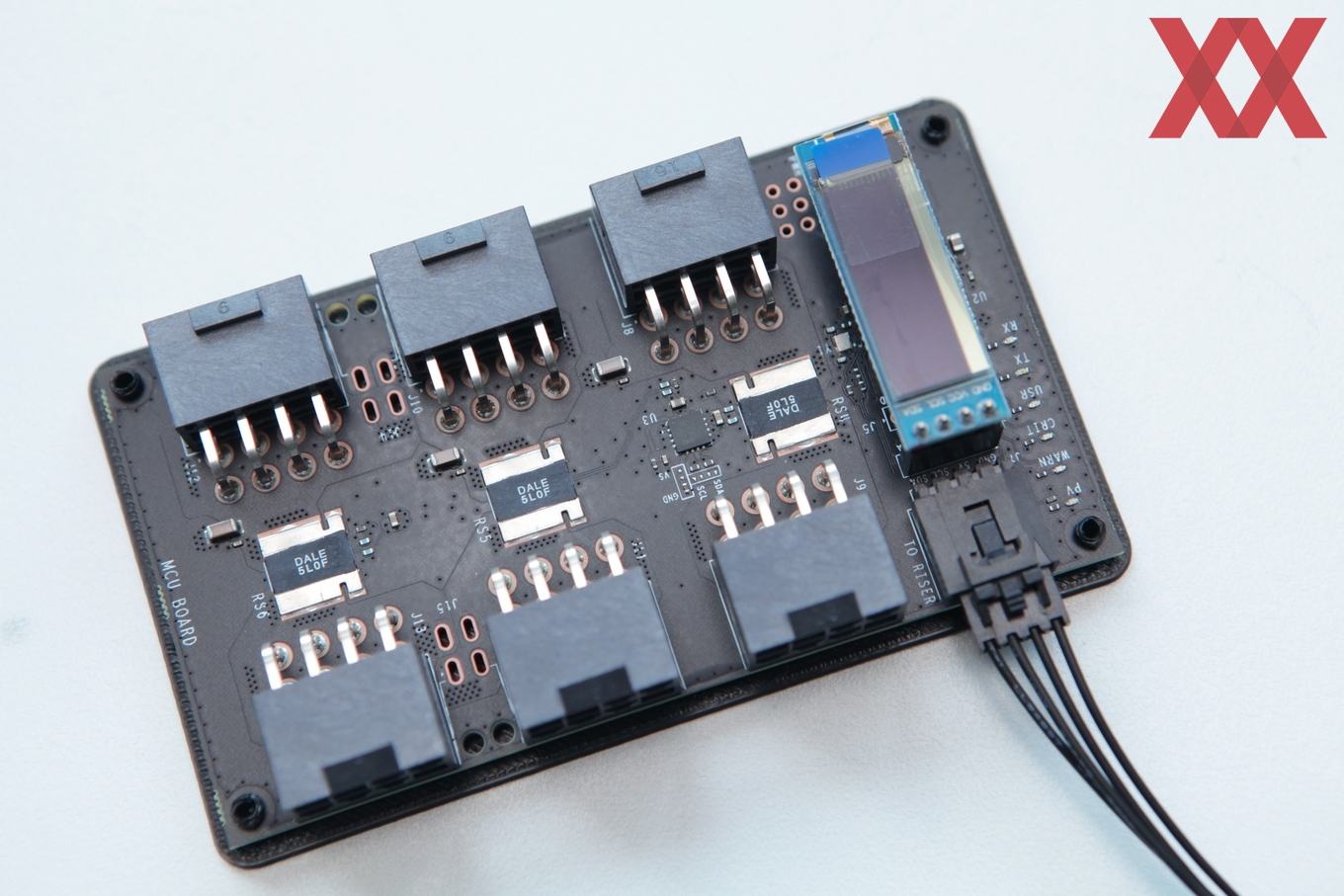

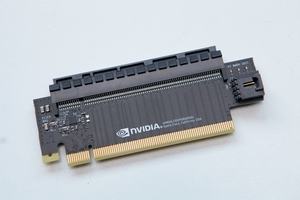

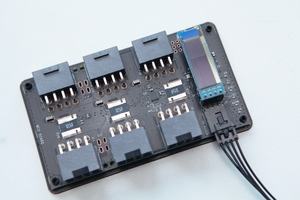

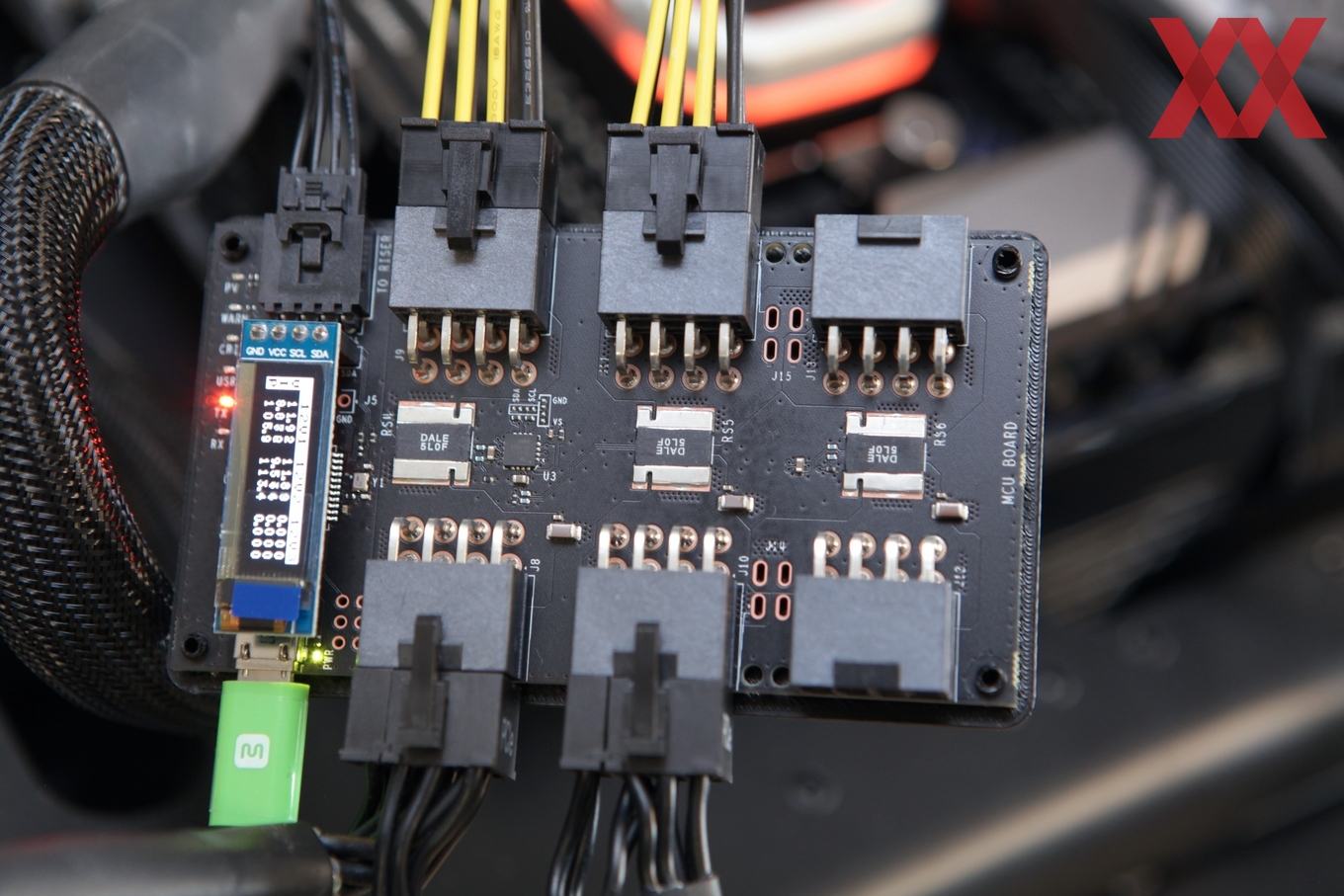

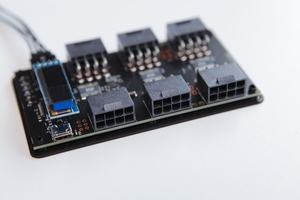

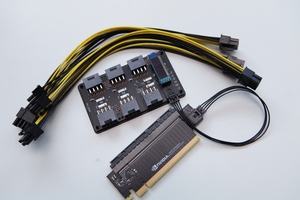

Das PCAT besteht aus einem Board samt Microcontroller sowie einem PCIe-Riser. Die Riser-Card wird zwischen PCI-Express-Steckplatz und Grafikkarte gesteckt und zeichnet hier die 12 V und 3,3 V auf, die über den Steckplatz geliefert werden. Die zusätzliche Stromversorgung direkt über das Netzteil wird ebenfalls überwacht. Dazu werden die Anschlüsse über das Board geschleift, dort bemessen und wieder an die Grafikkarte weitergeleitet.

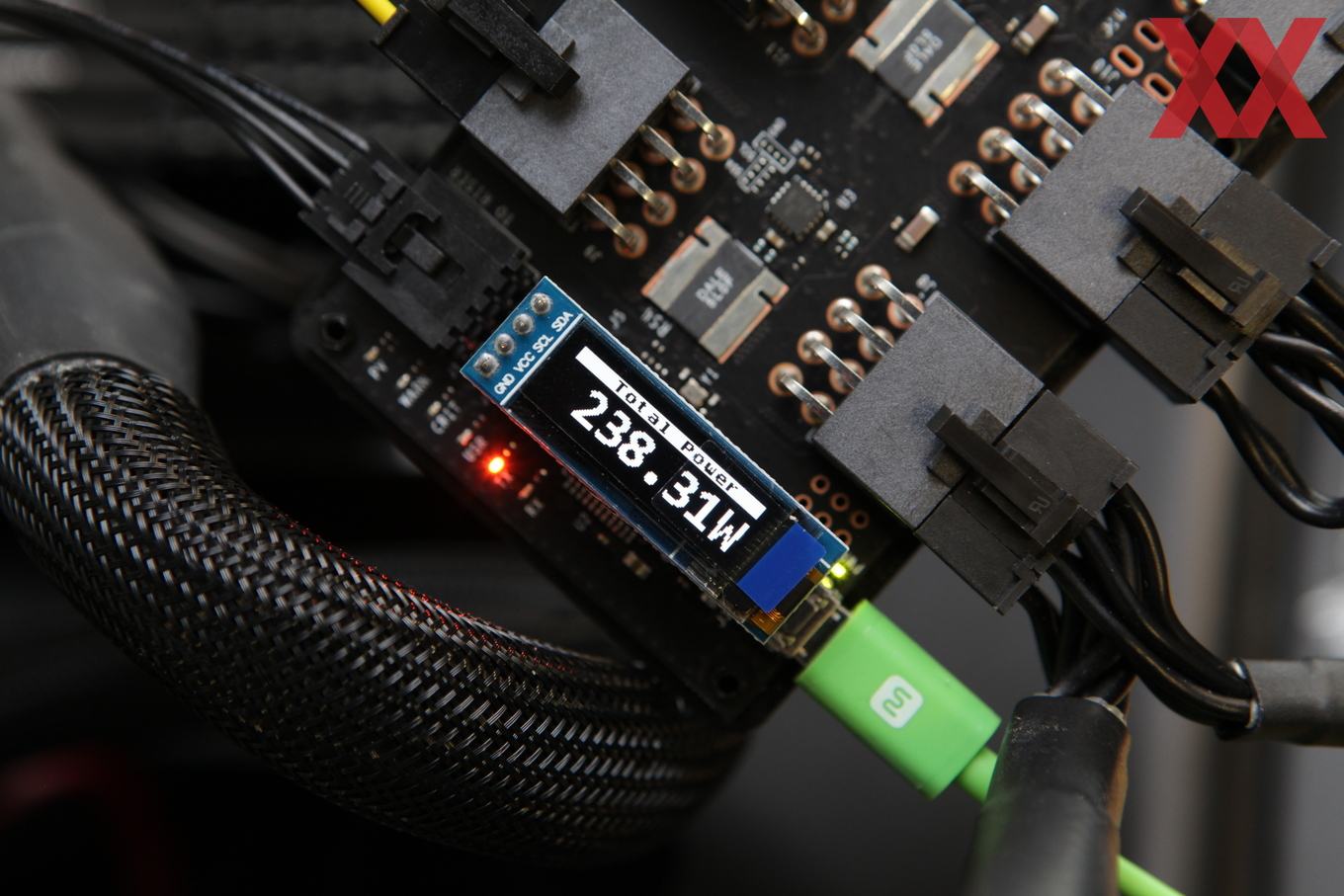

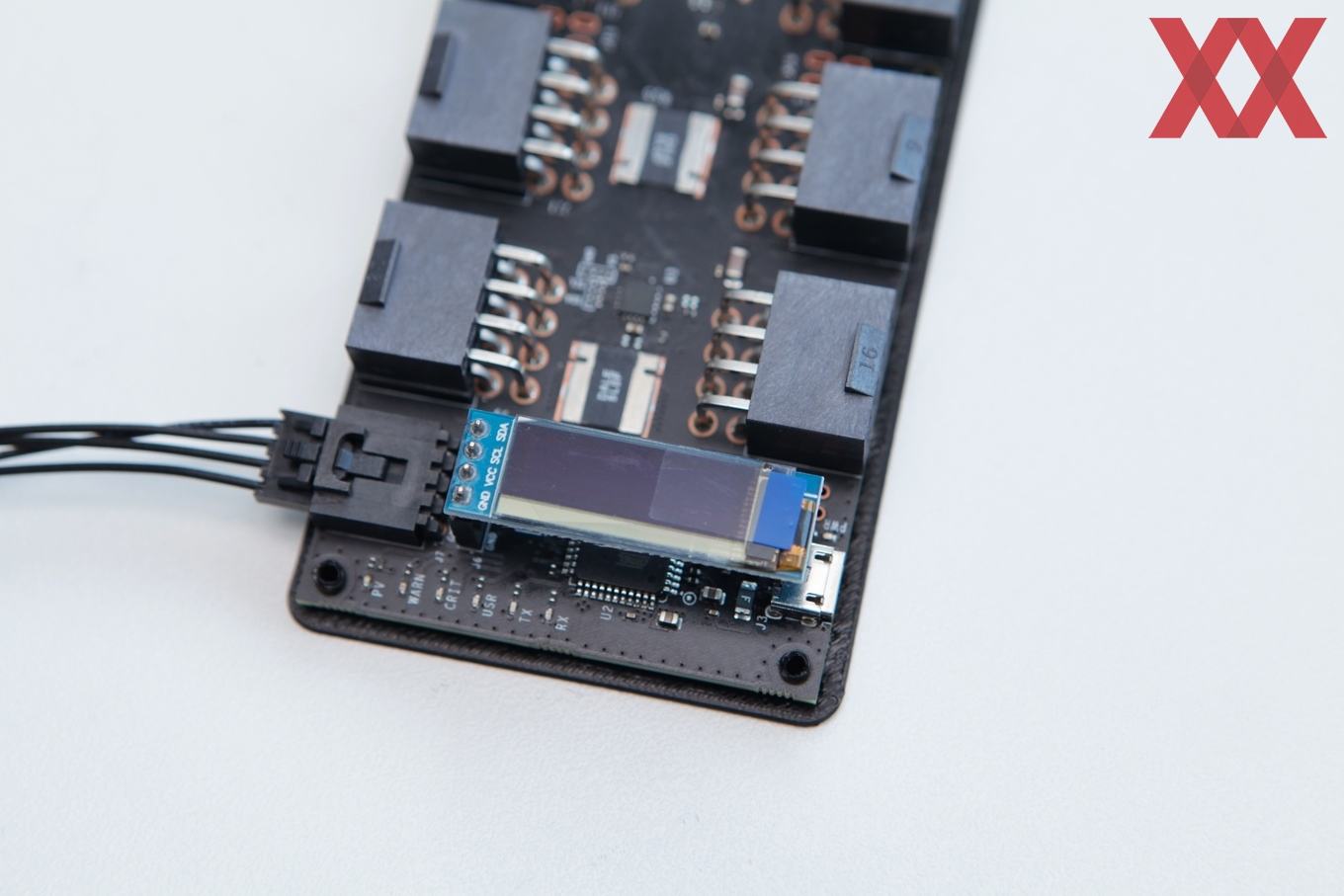

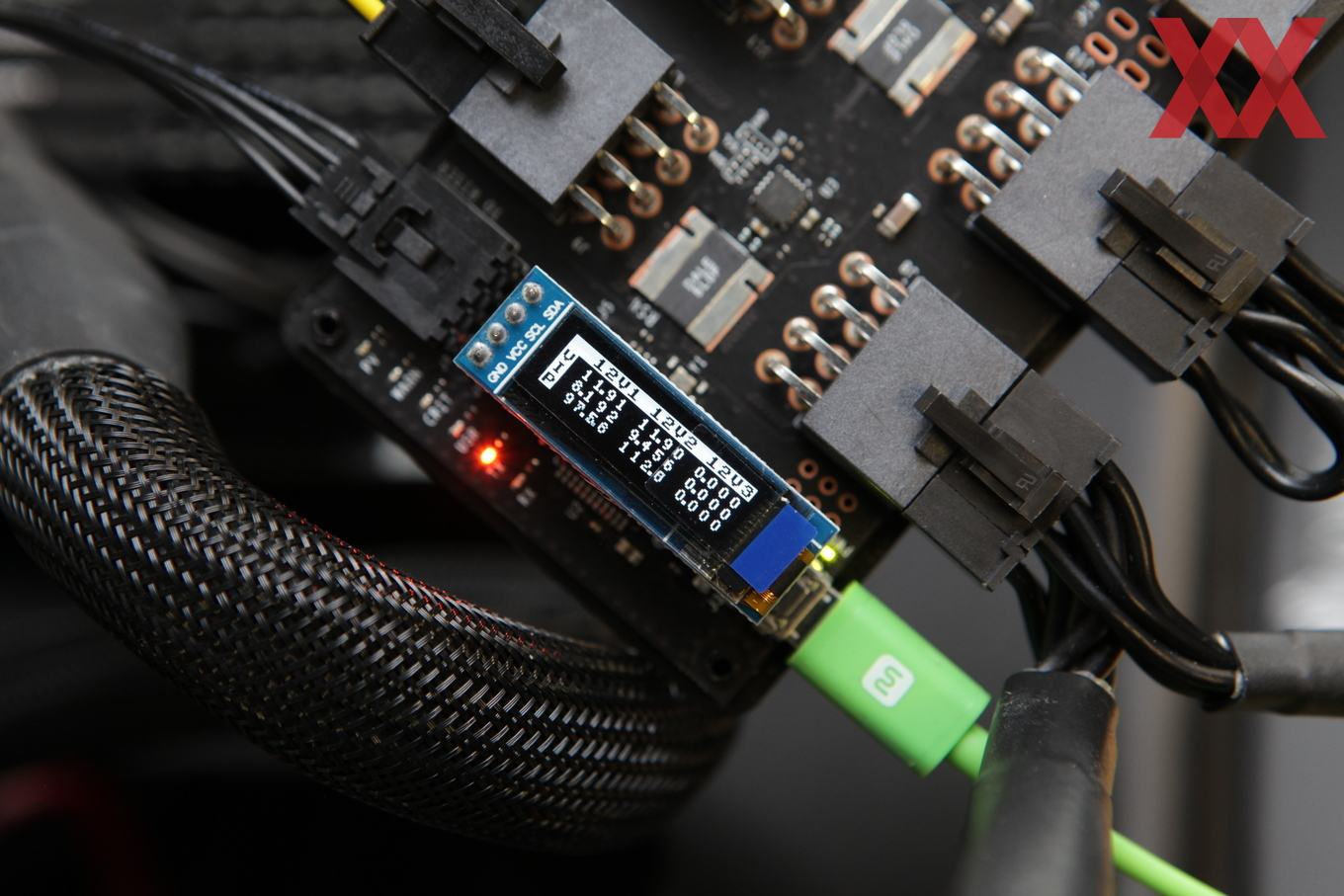

Ein kleines Display auf dem Board gibt bereits die ersten Messwerte aus. Über ein USB-Kabel können diese aber auch per Software angezeigt und aufgezeichnet werden, was wir auch getan haben.
PCAT-Messwerte
Wir hatten noch nicht viel Zeit mit dem PCAT und so beschränken wir uns in diesem Test auf eine Auswertung der Maximalwerte sowie die Betrachtung der Verlaufskurven. Getestet haben wir die Karten in DOOM Eternal mit dem Ultra-Albtraum-Preset über eine Zeit von einer Minute.
AMD Radeon RX 6800

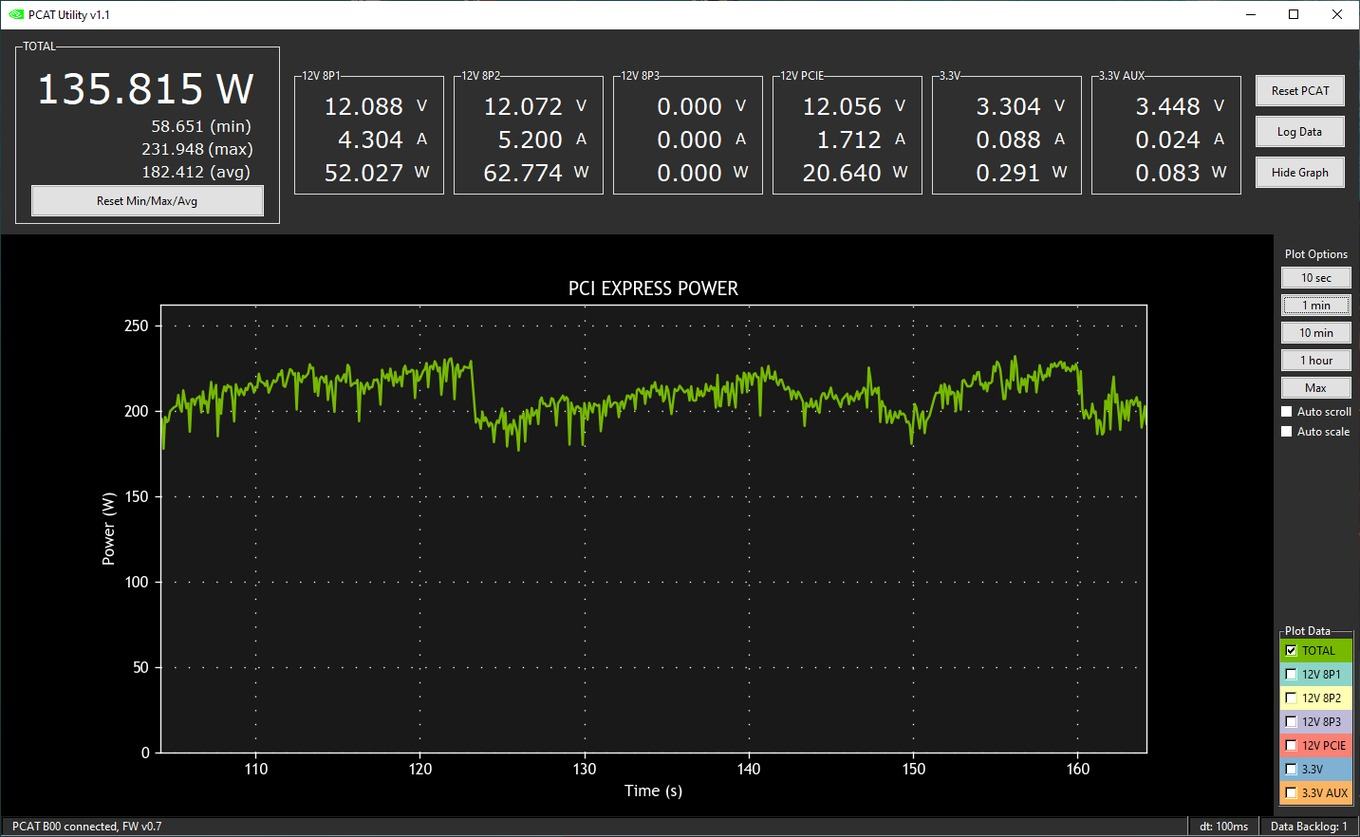

Für die Radeon RX 6800 messen wir hier eine Leistungsaufnahme zwischen 231,9 und 258,3 W. Im Verlauf sehen wir dann auch erstmals, was wir natürlich schon wussten und an anderer Stelle auch schon gesehen habe: Die Leistungsaufnahme der Karte ist nicht gleichmäßig, sondern zeigt immer wieder Spitzen und Täler, die einen gewissen Mittelwert ergeben.
AMD Radeon RX 6800 XT

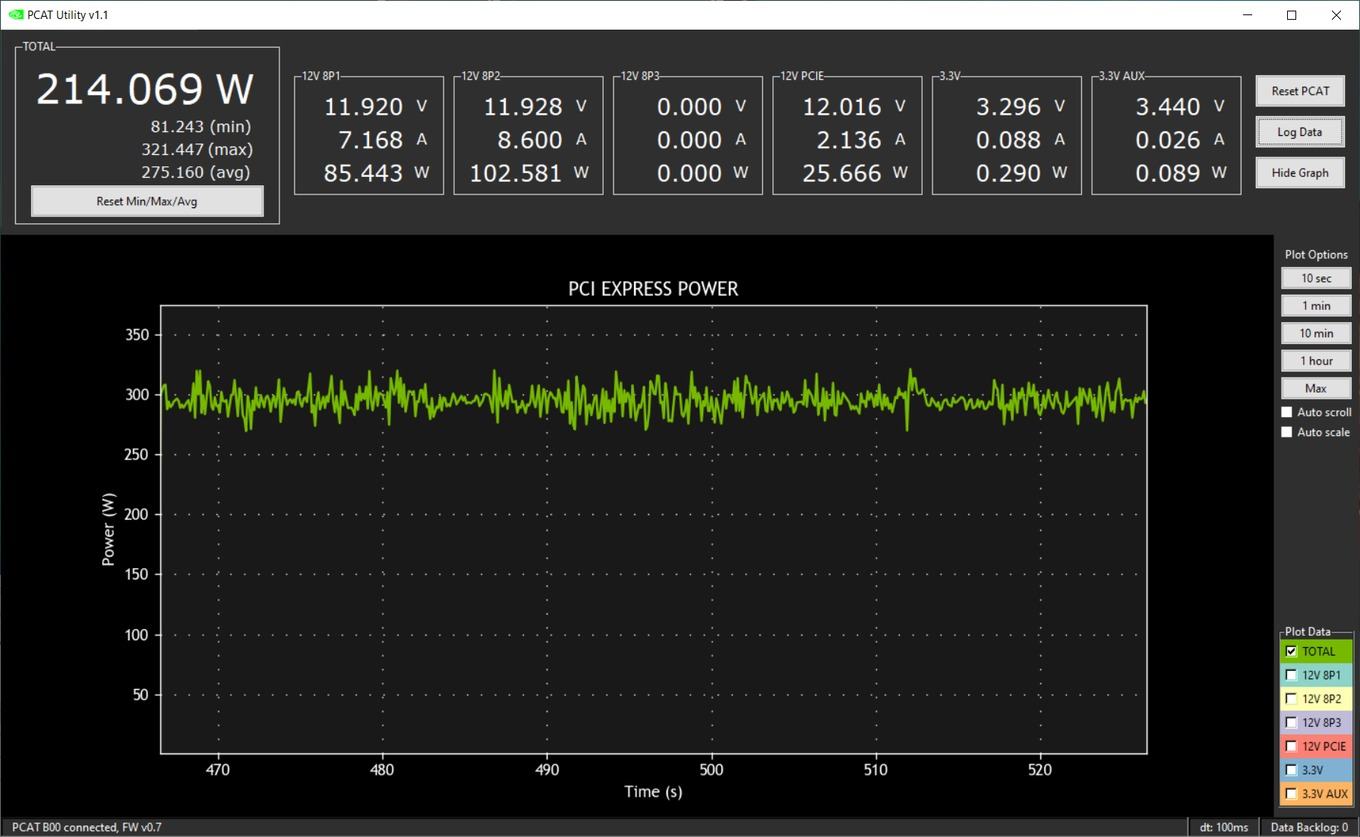

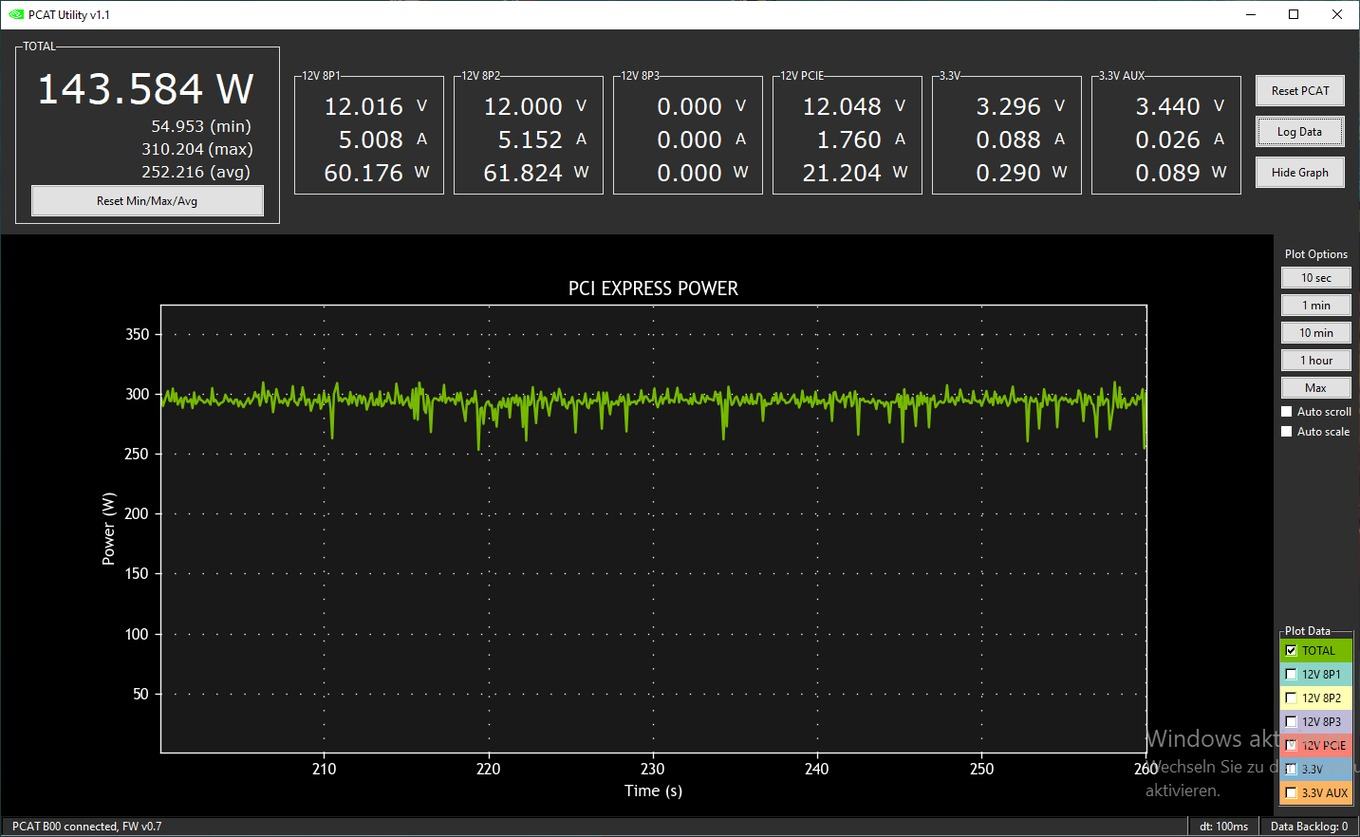

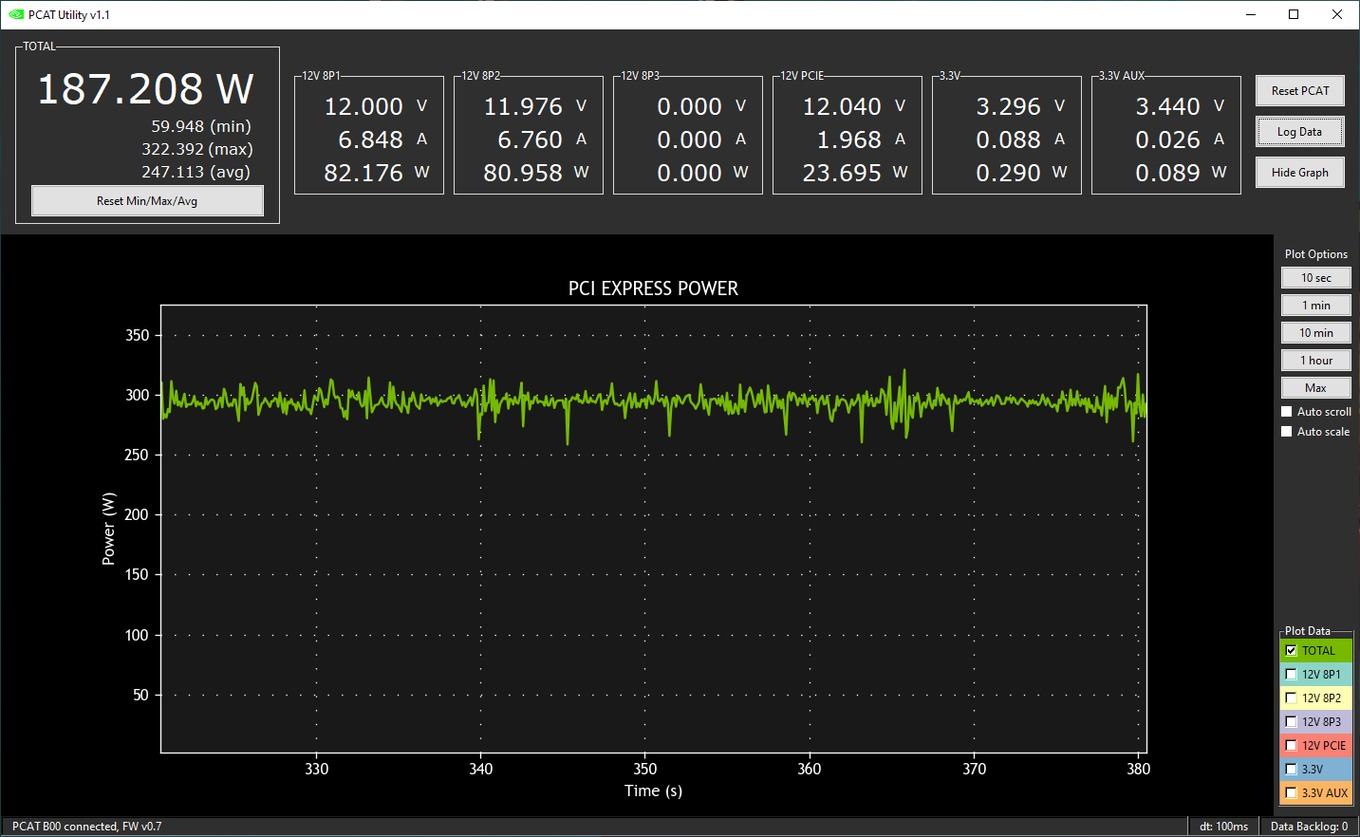

Die Radeon RX 6800 XT kommt je nach Auflösung in DOOM auf 310,2 bis 321,5 W und bewegt sich damit im Rahmen dessen, was wir an Mehrverbrauch erwarten würden.
Zum Vergleich schauen wir uns nun auch noch die Werte für die GeForce RTX 3070 und GeForce RTX 3080 an:
GeForce RTX 3070 Founders Edition

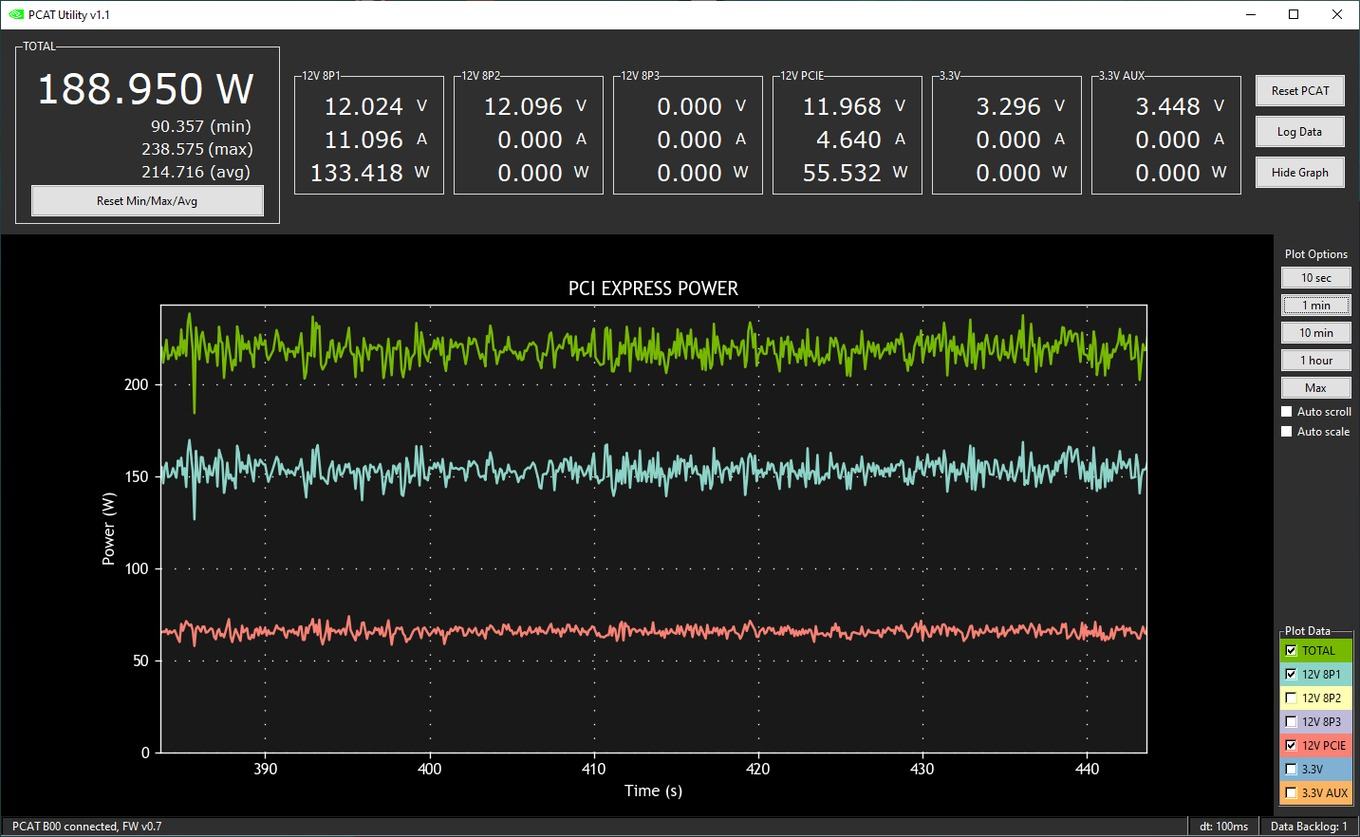

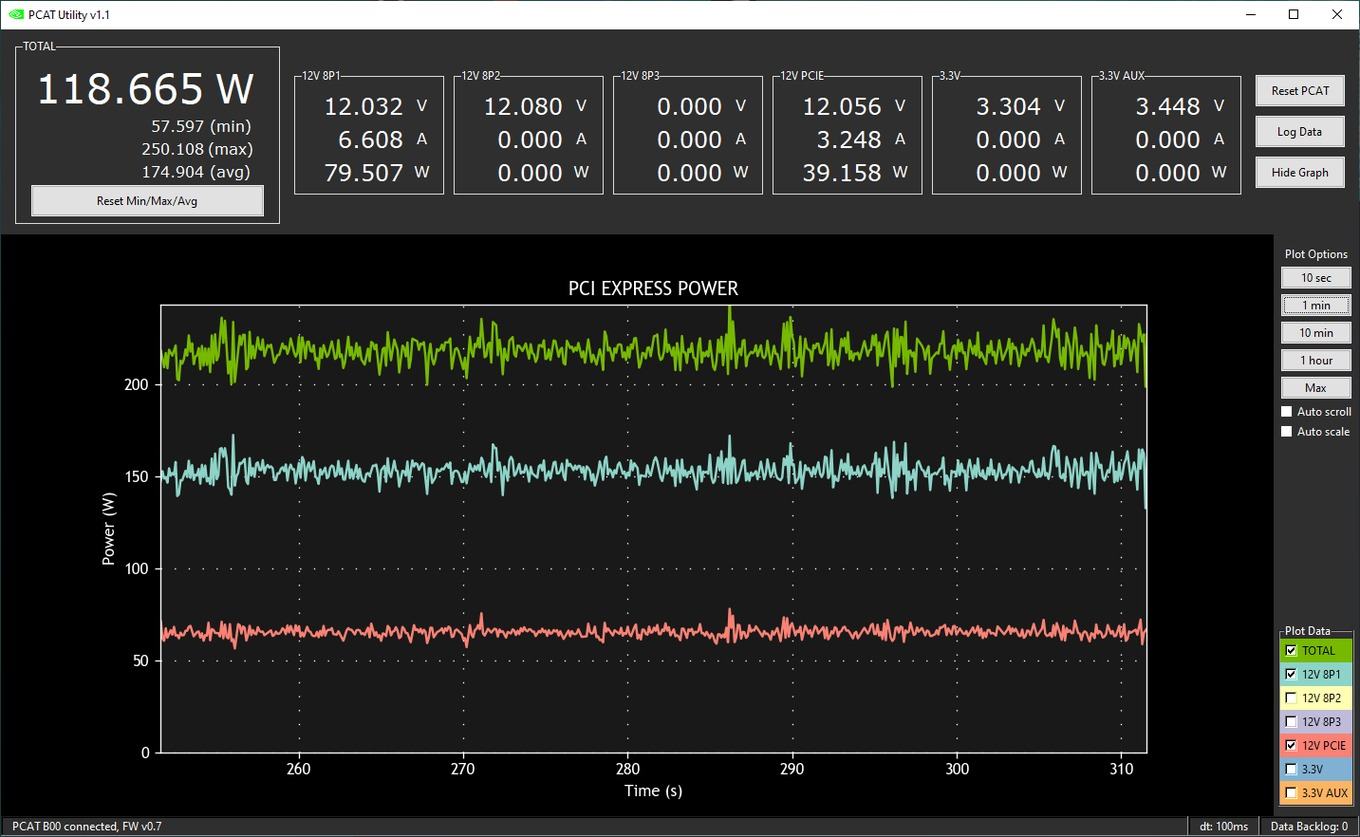

Die GeForce RTX 3070 in der Founders Edition bewegt sich in den Messungen in einem Bereich von 238,6 bis 250,1 W. Damit bestätigen sich zwar die Werte für die Big-Navi-Karten, für die GeForce RTX 3070 aber liefert PCAT einen höheren Wert, der wesentlich näher an der Radeon RX 6800 liegt.
GeForce RTX 3080 Founders Edition

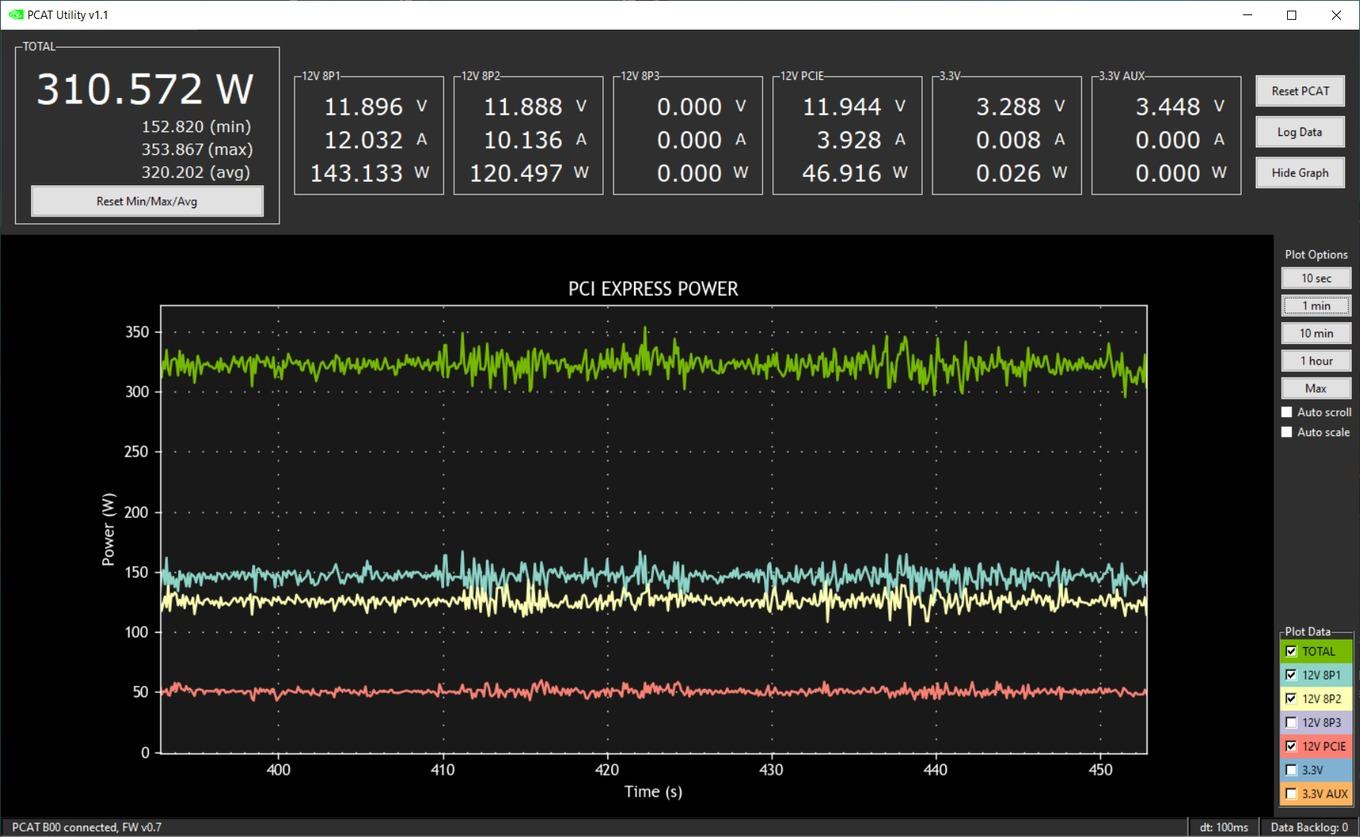

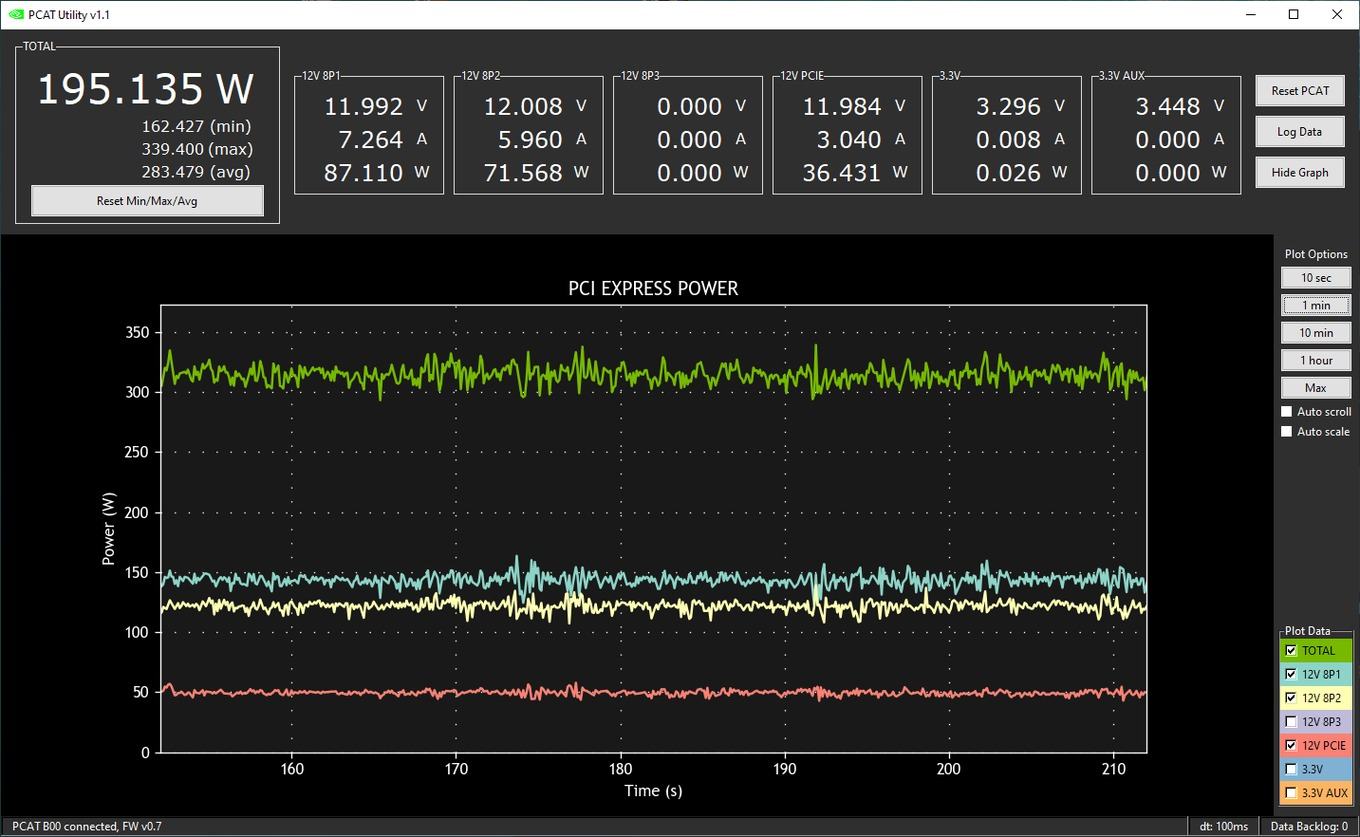

Werfen wir auch noch einen Blick auf die GeForce RTX 3080, für die wir eine Leistungsaufnahme zwischen 339,4 und 353,9 W messen. Über alle Karten hinweg auffällig ist, dass NVIDIA etwa 40 W über die 12-V-Schiene des PCI-Express-Steckplatzes zieht, während sich AMD mit etwa 20 W zufriedengibt.
